AnMCCB su apsauga nuo nuotėkioviename suderintame sprendime sujungia įprasto korpuso grandinės pertraukiklio funkcijas su apsauga nuo liekamosios srovės. Komerciniams pastatams, pramoniniams objektams, įrangos gamintojams ir elektros rangovams tai gali išspręsti bendrą iššūkį: apsaugoti maitinimo grandinę nuo perkrovų ir trumpųjų jungimų, kartu aptikti potencialiai pavojingą nuotėkio srovę.
Svarbiausia yra ne tik pasirinkti daugiau funkcijų turintį pertraukiklį. Įrenginys turi atitikti sistemos įtampą, vardinę srovę, trumpojo jungimo sąlygas, polių konfigūraciją, nuotėkio srovės nustatymą, įrengimo aplinką ir derinimo reikalavimus. Šiame vadove paaiškinama, kaip ši technologija veikia, kokias problemas ji sprendžia ir ką pirkėjai turėtų patikrinti prieš nurodydami MCCB su apsauga nuo nuotėkio.
Turinys
- 1. Kas yra MCCB su apsauga nuo nuotėkio?
- 2. Kaip veikia apsauga nuo nuotėkio?
- 3. Kokias elektros problemas ji gali išspręsti?
- 4. Kodėl verta derinti MCCB ir apsaugą nuo nuotėkio?
- 5. Kur naudojamas MCCB su apsauga nuo nuotėkio?
- 6. Ką pirkėjai turėtų patikrinti prieš pasirinkdami?
- 7. Paaiškinti pagrindiniai parametrai
- 8. MCCB su apsauga nuo nutekėjimo ir atskirais apsaugos įtaisais
- 9. Montavimo ir priežiūros svarstymai
- 10. Shanghai DaDa Electric Co., Ltd. ir nuotėkio apsaugos sprendimai
- 11. Dažnai užduodami klausimai
- 12. Išvada
1. Kas yra MCCB su apsauga nuo nuotėkio?
Formuotas korpuso grandinės pertraukiklis, paprastai vadinamas MCCB, skirtas apsaugoti žemos įtampos elektros grandines nuo tokių sąlygų kaip perkrova ir trumpasis jungimas. Skirtingai nuo pagrindinio apsauginio jungiklio, MCCB galima pasirinkti pagal platų srovės įvertinimų ir pertraukimo pajėgumų diapazoną, todėl jis tinka komercinėms ir pramoninėms paskirstymo sistemoms.
AnMCCB su apsauga nuo nuotėkioprie šių įprastų apsaugos funkcijų prideda liekamosios srovės arba įžeminimo nuotėkio aptikimą. Kai aptinkama nenormali nuotėkio srovė ir ji pasiekia sukonfigūruotą veikimo lygį, apsaugos mechanizmas gali inicijuoti suveikimą ir atjungti paveiktą grandinę.
Šis derinys ypač naudingas, kai elektros projektuotojai nori kelių apsaugos sluoksnių, nesukuriant bereikalingai sudėtingo skydo išdėstymo. Komercinius produktus galima įsigyti kaip integruotus MCCB plius liekamosios srovės sprendimus arba kaip MCCB kartu su suderinamais liekamosios srovės moduliais. IEC 60947-2 apima reikalavimus grandinės pertraukikliams su apsauga nuo liekamosios srovės, o gamintojai gali pateikti skirtingas konfigūracijas ir reguliavimo diapazonus.
2. Kaip veikia apsauga nuo nuotėkio?
Sveikoje elektros grandinėje srovė, tekanti per išeinančius laidininkus, turėtų tinkamai atitikti srovę, grįžtančią per grandinę. Nuotėkio būklė įvyksta, kai dalis srovės nuteka nenumatytu keliu, pvz., pablogėjus izoliacijai, prijungus įrangą arba asmeniui, kuris susisiekia su įjungta dalimi.
Apsauga nuo nuotėkio stebi likutinę srovę, susijusią su šiuo disbalansu. Jei išmatuota likutinė srovė viršija įrenginio sukonfigūruotą veikimo slenkstį, apsaugos sistema siunčia suveikimo signalą į MCCB mechanizmą.
Priklausomai nuo gaminio konstrukcijos, apsauga nuo nuotėkio gali užtikrinti reguliuojamą likutinę veikimo srovę, laiko delsą, bandymo funkcionalumą, aliarmo indikaciją ar kitas stebėjimo funkcijas. Komerciniai MCCB apsaugos nuo nuotėkio produktai rodo, kad jautrumo ir delsos nustatymai gali labai skirtis, atsižvelgiant į numatomą naudojimą.
Kodėl tai skiriasi nuo apsaugos nuo perkrovos?
Apsauga nuo perkrovos ir apsauga nuo nuotėkio reaguoja į įvairias problemas. Perkrauta grandinė gali gauti per didelę srovę, nes prijungta per daug apkrovų arba įranga veikia viršijant numatytą pajėgumą. Tačiau nuotėkio gedimas yra susijęs su srove, išeinančia iš numatyto laidžiojo kelio.
Todėl vien padidinus apsaugos nuo perkrovos pajėgumą, nebus automatiškai užtikrinama tinkama apsauga nuo nuotėkio. Projektuojant elektros paskirstymo sistemą, į šias dvi funkcijas reikia atsižvelgti atskirai.
3. Kokias elektros problemas ji gali išspręsti?
Elektros įranga, naudojama gamyklose, komerciniuose pastatuose ir infrastruktūros projektuose, sudėtingomis sąlygomis gali veikti ilgą laiką. Drėgmė, dulkės, izoliacijos senėjimas, mechaniniai pažeidimai, montavimo klaidos ir įrangos gedimas gali prisidėti prie nenormalių srovės takų.
Pažeista arba pasenusi izoliacija gali sukurti nenumatytus srovės kelius, kurie gali neveikti kaip įprastas trumpasis jungimas.
Apsauga nuo liekamosios srovės gali padėti aptikti nuotėkio sąlygas, dėl kurių reikia greitai atjungti grandinę.
Apsaugos funkcijų derinimas gali supaprastinti išdėstymą, palyginti su kelių nepriklausomų komponentų naudojimu.
Faktinis apsaugos lygis priklauso nuo visos elektros sistemos, įrenginio konfigūracijos ir įrengimo sąlygų. Todėl MCCB su apsauga nuo nuotėkio turėtų būti traktuojama kaip viena tinkamai sukurtos apsaugos schemos dalis, o ne kaip universalus sprendimas kiekvienam elektros pavojui.
4. Kodėl verta derinti MCCB ir apsaugą nuo nuotėkio?
Daugeliui elektros projektų pagrindinis pritraukimas yra galimybė patenkinti kelis apsaugos reikalavimus suderintame įrenginio išdėstyme. Tai gali būti vertinga ten, kur svarbi plokštės erdvė, montavimo laikas ir sistemos koordinavimas.
1. Kelios apsaugos funkcijos
Tinkamai sukonfigūruotas įrenginys gali užtikrinti apsaugą nuo perkrovos, trumpojo jungimo ir liekamosios srovės toje pačioje apsaugos architektūroje. Tai leidžia inžinieriams lengviau nustatyti apibrėžtą tiektuvo arba paskirstymo grandinės apsaugos strategiją.
2. Efektyvesnis skydų dizainas
Integruoti arba glaudžiai suderinti apsaugos komponentai gali sumažinti atskirų įrenginių, laidų ir montavimo priemonių poreikį. Nuo liekamosios srovės apsaugotų MCCB gamintojai kaip praktinius pranašumus pabrėžia kompaktišką montavimą ir mažesnius komponentų reikalavimus.
3. Reguliuojama apsauga
Kai kuriuose gaminiuose yra reguliuojamos liekamosios srovės slenksčiai ir laiko delsos. Tai leidžia pritaikyti apsaugos išdėstymą skirtingoms grandinėms, o ne pasikliauti vienu fiksuotu nustatymu kiekvienai programai.
4. Lengvesnis sistemos planavimas
Kai kartu atsižvelgiama į perkrovos, trumpojo jungimo ir nuotėkio reikalavimus, inžinieriai gali įvertinti visą apsaugos strategiją, užuot atskirai pasirinkę atskirus komponentus.
5. Kur naudojamas MCCB su apsauga nuo nuotėkio?
Tinkamas pritaikymas priklauso nuo elektros konstrukcijos, vietinių reikalavimų ir gaminio specifikacijų. Įprastos taikymo sritys apima:
- Komercinių pastatų skirstomieji skydai
- Pramoninės elektros paskirstymo sistemos
- Gamyklos gamybos įranga
- Variklių ir mašinų tiektuvai
- Dirbtuvės ir gamybos patalpos
- Infrastruktūros ir komunalinių paslaugų įrengimas
- Elektros įranga, kuriai reikalinga įžeminimo nuotėkio stebėjimas
- Paskirstymo sistemos, kuriose skydo plotas yra ribotas
- Projektai, kuriems reikalinga suderinta apsauga nuo perkrovos, trumpojo jungimo ir liekamosios srovės
MCCB yra plačiai naudojami pramoniniame ir komerciniame paskirstyme, nes jų dabartiniai įvertinimai ir pertraukimo galimybės gali apimti programas, kurios skiriasi nuo įprastų mažų atšakų grandinės pertraukiklių.
6. Ką pirkėjai turėtų patikrinti prieš pasirinkdami?
Pasirinkus MCCB su apsauga nuo nuotėkio, pagrįstą tik vardine srovės stipriu, gali kilti problemų montuojant. Prieš patvirtindami modelį, pirkėjai turėtų pateikti gamintojui arba elektros inžinieriui pakankamai sistemos informacijos.
- Nominali srovė:Nustatykite numatomą nuolatinę apkrovą ir pasirinkite tinkamą srovės vertę, atsižvelgdami į visą grandinės konstrukciją.
- Darbinė įtampa:Patvirtinkite sistemos įtampą ir ar gaminys tinkamas numatytam kintamosios srovės pritaikymui.
- Stulpų skaičius:Patikrinkite, ar sistemai reikia 3P, 4P ar kitos konfigūracijos.
- Trumpojo jungimo galimybė:Patikrinkite galimą galimą gedimo srovę ir įsitikinkite, kad pertraukiklis turi tinkamą pertraukimo galią.
- Nuotėkio jautrumas:Nustatykite likutinę darbinę srovę, reikalingą numatytai apsaugos strategijai.
- Laiko vėlavimas:Apsvarstykite, ar reikalingas momentinis veikimas ar uždelsta reakcija, kad būtų galima suderinti su priešais ar pasroviui skirtais įrenginiais.
- Montavimo sąlygos:Peržiūrėkite aplinkos temperatūrą, gaubtą, drėgmę, aukštį virš jūros lygio ir kitus svarbius aplinkos veiksnius.
- Standartai ir sertifikatai:Patvirtinkite standartus ir patvirtinimus, kurių reikia tikslinėje rinkoje.
7. Paaiškinti pagrindiniai parametrai
Šie parametrai yra ypač svarbūs lyginant skirtingus MCCB apsaugos nuo nuotėkio produktus.
| Parametras | Kodėl tai svarbu | Ką pirkėjai turėtų patvirtinti |
|---|---|---|
| Nominali srovė (in) | Apibrėžiamas srovės lygis, kurį grandinės pertraukiklis turi išlaikyti tam tikromis sąlygomis. | Suderinkite pertraukiklį prie grandinės apkrovos ir laidininko konstrukcijos. |
| Nominali įtampa (Ue) | Apibrėžia programos elektros darbinę įtampą. | Patvirtinkite suderinamumą su sistemos įtampa. |
| Pertraukimo pajėgumas | Nurodo gedimo srovę, kurią pertraukiklis gali saugiai nutraukti nurodytomis bandymo sąlygomis. | Palyginkite gaminio įvertinimą su turima trumpojo jungimo srove. |
| Nuotėkio srovės nustatymas | Nustato liekamosios srovės lygį, kuriam esant veikia apsauga nuo nuotėkio. | Patvirtinkite reikiamą jautrumą ir reguliavimo diapazoną. |
| Laiko delsimas | Gali padėti koordinuoti apsaugą nuo nuotėkio su kitais apsauginiais įtaisais. | Patikrinkite, ar reikalingas atsakymas yra akimirksniu ar uždelstas. |
| Lenkų skaičius | Nustato, kurie laidininkai yra perjungti ir apsaugoti. | Patvirtinkite 3P, 4P ar kitą reikiamą konfigūraciją. |
| Standartai | Suteikia produkto veikimo ir testavimo sistemą. | Patikrinkite taikomus IEC, regioninius ir projekto reikalavimus. |
Pavyzdžiui, dabartiniai komerciniai gaminiai su apsauga nuo liekamosios srovės gali pasiūlyti skirtingus vardinės srovės, polių konfigūracijos, darbinės įtampos ir pertraukimo galios derinius. Šios specifikacijos visada turėtų būti tikrinamos pagal faktinį gaminio duomenų lapą, o ne tik iš produkto kategorijos.
8. MCCB su apsauga nuo nutekėjimo ir atskirais apsaugos įtaisais
Tiek integruotos, tiek atskiros apsaugos priemonės gali būti techniškai tinkamos. Geresnė konfigūracija priklauso nuo projekto elektros architektūros, erdvės poreikio, koordinavimo strategijos ir pirkimų pageidavimų.
| Svarstymas | MCCB su apsauga nuo nuotėkio | Atskiras apsaugos susitarimas |
|---|---|---|
| Skydelio išdėstymas | Gali pasiūlyti kompaktišką išdėstymą. | Gali prireikti papildomos montavimo vietos. |
| Laidai | Gali sumažinti atskirų apsaugos komponentų tarpusavio ryšį. | Gali prireikti papildomų laidų ir koordinavimo. |
| Apsaugos funkcijos | Sukurta remiantis kombinuota apsaugos sistema. | Funkcijas galima pasirinkti nepriklausomai. |
| Priežiūra | Mažiau atskirų komponentų gali supaprastinti patikrinimą. | Priklausomai nuo konstrukcijos, atskirus komponentus galima pakeisti atskirai. |
| Tinkinimas | Priklauso nuo galimų pertraukiklio ir apsaugos nuo nuotėkio konfigūracijų. | Gali pasiūlyti lankstumo derinant skirtingus įrenginius. |
Svarbu tai, kad integracija automatiškai nereiškia tinkamumo. Pasirinktas derinys vis tiek turi atitikti įrenginio elektros reikalavimus.
9. Montavimo ir priežiūros svarstymai
Teisingas montavimas yra toks pat svarbus kaip ir tinkamo pertraukiklio pasirinkimas. Net gerai suprojektuotas MCCB su apsauga nuo nuotėkio gali neatitikti numatyto veikimo, jei laidai, įžeminimo išdėstymas, nustatymai ar įrengimo aplinka yra netinkami.
Atidžiai patikrinkite laidus
Vadovaukitės gamintojo laidų schema ir montavimo instrukcijomis. Faziniai ir nuliniai laidininkai, jei reikia, turi būti tinkamai išdėstyti, kad liekamosios srovės aptikimo sistema veiktų kaip numatyta.
Patikrinkite nuotėkio nustatymą
Nemanykite, kad automatiškai tinka mažiausias galimas nuotėkio srovės nustatymas. Nustatymas turi atitikti numatytą apsaugos funkciją ir grandinės elektrines charakteristikas.
Apsvarstykite selektyvumą
Didelėse paskirstymo sistemose gali būti keli apsauginiai įtaisai. Jų eksploatacinės charakteristikos turėtų būti peržiūrėtos kartu, kad atitinkamas tolesnis gedimas be reikalo neatjungtų daug didesnės įrenginio dalies.
Atlikite funkcinį testavimą
Jei gaminys atlieka bandymo funkciją, bandymas turi būti atliekamas pagal gamintojo rekomenduojamą procedūrą ir įrengimui taikomus reikalavimus. Kai kurie liekamosios srovės įrenginiai teikia tikrinimo funkcijas ir papildomas stebėjimo funkcijas.
10. Shanghai DaDa Electric Co., Ltd. ir nuotėkio apsaugos sprendimai

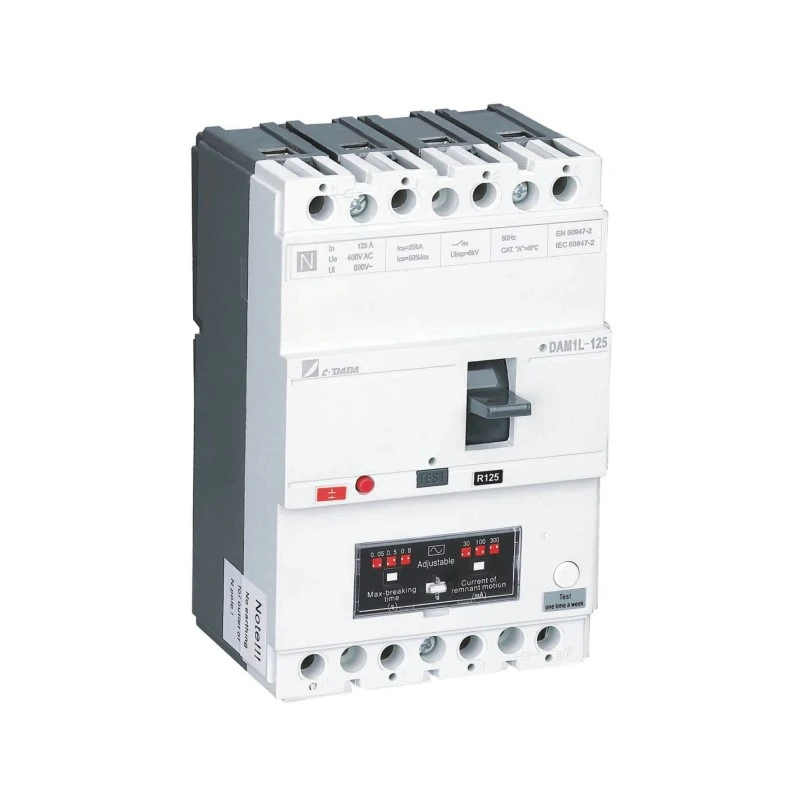

„Shanghai DaDa Electric Co., Ltd.“ teikia MCCB sprendimus, sukurtus tais atvejais, kai įprastinė grandinės apsauga ir apsauga nuo nuotėkio turi veikti kartu. Jo DAM1L serija yra MCCB su integruota apsauga nuo liekamosios srovės pavyzdys, skirtas naudoti, įskaitant pastatų elektros sistemas, pramonines vietas ir kitas žemos įtampos paskirstymo aplinkas.
Gaminio informacija nurodo tokias konfigūracijas kaip keturių polių konstrukcija, platus vardinės srovės diapazonas ir reguliuojama apsauga nuo įžeminimo. Priklausomai nuo modelio, nuotėkio darbinė srovė gali būti konfigūruojama tam tikrame diapazone, todėl apsaugos strategiją galima pritaikyti įvairioms reikmėms.
Užsienio pirkėjams, platintojams, plokščių statytojams ir elektros rangovams naudingiausias būdas yra pateikti tiekėjui projekto reikalavimus prieš pateikiant citatos užklausą. Tai padeda nustatyti, ar reikiama srovė, polių išdėstymas, nuotėkio nustatymas, pertraukimo galia ir sertifikatas yra numatytoje konfigūracijoje.
Informacija, kurią reikia įtraukti į užklausą
- Reikalinga vardinė srovė
- Sistemos įtampa ir dažnis
- Stulpų skaičius
- Reikalingas nuotėkio srovės jautrumas
- Reikalinga laiko uždelsimo funkcija
- Numatoma trumpojo jungimo srovė arba reikalinga pertraukimo galia
- Diegimo aplinka
- Tikslinė rinka ir sertifikavimo reikalavimai
- Reikalingas kiekis
- OEM arba pritaikyti reikalavimai, jei taikoma
Pradžioje pateikus šias detales, techninė komunikacija gali būti efektyvesnė ir sumažės rizika, kad bus pasirinktas pertraukiklis, kuris neatitinka galutinio įrengimo.
11. Dažnai užduodami klausimai
Apsauga nuo nuotėkio aptinka liekamąją srovę, atsiradusią dėl nenumatyto srovės kelio, ir gali inicijuoti pertraukiklio išjungimą, kai pasiekiama sukonfigūruota veikimo slenkstis. Jis skirtas kitokioms sąlygoms nei įprastinė apsauga nuo perkrovos ir trumpojo jungimo.
Ne. Įprastas MCCB teikia tokias funkcijas kaip apsauga nuo perkrovos ir trumpojo jungimo, o nuo nuotėkio apsaugota konfigūracija prideda liekamosios srovės aptikimą ir apsaugą.
Apsauga nuo nuotėkio gali padėti aptikti tam tikrus nenormalius srovės kelius, kurie gali sukelti elektros pavojų. Tačiau gaisro prevencija priklauso nuo visos elektros instaliacijos, įrangos būklės, apsaugos nustatymų ir taikomų saugos priemonių.
Nėra vieno nustatymo, tinkančio kiekvienam įrenginiui. Tinkama vertė priklauso nuo apsaugos tikslo, grandinės charakteristikų, įrangos ir taikomų elektros reikalavimų. Nustatymą turi nustatyti kvalifikuotas personalas.
MCCB konfigūracija paprastai kuriama pagal įprastas grandinės pertraukiklio apsaugos funkcijas, tačiau tikslios apsaugos funkcijos priklauso nuo konkretaus modelio ir išjungimo bloko konfigūracijos. Visada patikrinkite gamintojo techninę dokumentaciją.
IEC 60947-2 yra svarbus žemos įtampos grandinės pertraukiklių standartas ir apima reikalavimus, taikomus grandinės pertraukikliams su apsauga nuo liekamosios srovės. Taip pat gali būti taikomi regioniniai standartai ir specifiniai projekto reikalavimai.
Taip, tinkami modeliai gali būti naudojami pramoniniam paskirstymui ir įrangai, kai jų elektriniai rodikliai, apsaugos charakteristikos ir aplinkos specifikacijos atitinka įrengimą.
Pateikite reikiamą srovę, įtampą, polius, pertraukimo galią, nuotėkio srovės nustatymą, vėlavimo reikalavimą, įrengimo sąlygas, kiekį ir tikslinį sertifikatą. Tai suteikia gamintojui pakankamai informacijos, kad galėtų rekomenduoti tinkamą konfigūraciją.
12. Išvada
MCCB su apsauga nuo nuotėkio skirta dviem svarbioms elektros apsaugos sritims: įprastinei apsaugai nuo viršsrovių ir liekamosios srovės aptikimui. Sujungus šias funkcijas į suderintą sprendimą, tai gali padėti supaprastinti elektros paskirstymo projektus, kai svarbu elektros sauga, skydo erdvė ir sistemos koordinavimas.
Svarbiausias žingsnis yra pažvelgti ne tik į produkto pavadinimą. Nominali srovė, darbinė įtampa, pertraukimo galia, polių konfigūracija, nuotėkio jautrumas, laiko delsa, įrengimo sąlygos ir taikomi standartai turi įtakos tam, ar konkretus MCCB tinkamas projektui.
Pirkėjams, vertinantiems nuo nuotėkio apsaugotus MCCB, skirtus komerciniams pastatams, pramoniniams objektams, skirstomiesiems skydams ar OEM programoms, darbas tiesiogiai pagal faktinius elektros reikalavimus yra patikimiausias būdas nustatyti tinkamą konfigūraciją.
