OEM / ODM žemės nuotėkio grandinės pertraukiklių tiekėjas

Ar jums reikia aukštos kokybės ir patvarių įžeminimo grandinės pertraukiklių?CDADAsiūlo išsamius OEM pritaikymo sprendimus. Kaip patikimas gamintojas, turintis savo gamyklą, savo gaminiams suteikiame 3 metų garantiją.

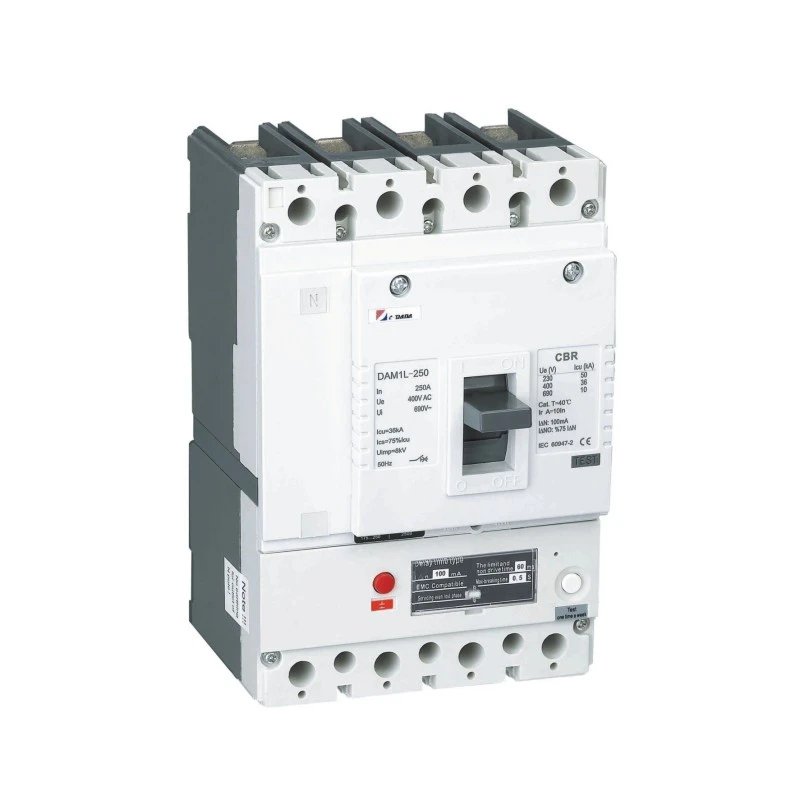

Kas yra įžeminimo nuotėkio grandinės pertraukiklis (CBR)?

AnĮžeminimo nuotėkio grandinės pertraukiklis (CBR), taip pat žinomas kaipĮžeminimo nuotėkio grandinės pertraukiklis su integruota apsauga nuo viršsrovių (CBR) pagal IEC 60947-2 B priedą, yra sudėtingas žemos įtampos apsaugos įtaisas, kuris sujungiaapsauga nuo liekamosios srovės (įžeminimo nuotėkio). suapsauga nuo perkrovos ir trumpojo jungimo viename suformuotame korpuso bloke. Veikia esant vardinei įtampai iki415 V kintamoji srovė (50/60 Hz) su dabartiniais reitingais nuonuo 16A iki 800A, CBR tarnauja kaip visapusiški apsaugos įrenginiai pramoniniams, komerciniams ir ypatingos svarbos infrastruktūros objektams.

Skirtingai nuo savarankiškoLiekamosios srovės grandinės pertraukikliai (RCCB)kurios užtikrina tik apsaugą nuo įžeminimo, CBR integruoja:

Šiluminė-magnetinė arba elektroninė apsauga nuo viršsrovių (L-S-I kreivės)

Liekamosios srovės aptikimas (jautrumas nuo 10 mA iki 1000 mA)

Trumpojo jungimo pertraukimo geba iki 85kA

Ši integracija pašalina atskirų MCB/RCCB derinių poreikį, sumažina montavimo vietą ir pagerina koordinavimo patikimumą.

Produktų kategorijos ir konfigūracijos

Klasifikacija	Tipas	Dabartinis diapazonas	Pagrindinės charakteristikos
Liekamosios srovės tipas	Tipas AC	16A – 800A	Aptinka tik sinusines kintamosios srovės liekamąsias sroves, bendrosios paskirties
Liekamosios srovės tipas	A tipas	16A – 800A	Aptinka AC + pulsuojančią DC (rektifikuota kintamoji srovė), modernias elektronines apkrovas
Jautrumas (IΔn)	Didelis jautrumas	10mA – 30mA	Personalo apsauga, medicininės vietos, drėgnos patalpos
	Vidutinis jautrumas	100mA – 300mA	Priešgaisrinė apsauga, bendroji pramoninė
	Mažas jautrumas	500mA – 1000mA	Priešgaisrinė apsauga didelio nuotėkio įrenginiuose, atrankinė apsauga
Laiko delsimas	Momentinis	Visi įvertinimai	Bendrosios paskirties, <40ms esant 5×IΔn
Laiko delsimas	Atrankinis (S tipo)	100mA – 1000mA	Uždelstas išjungimas (130–500 ms esant 1 × IΔn), prieš srovę nukreipta diskriminacija
Stulpo konfigūracija	4 polius	16A – 800A	Trifazė + neutrali, reguliuojama neutrali apsauga (50-100%)
Montavimas	Pataisyta	16A – 800A	Tiesioginis šynų pajungimas, ekonomiškas

Pertraukimo pajėgumo laipsniai:

Standartinis (N): 25kA – 36kA (Skirstymo tinklai)

Aukštas (S): 50kA – 70kA (pramoninis tinklas)

Itin aukštas (H): 85kA (Energijos infrastruktūra)

Pagrindinės funkcijos ir apsaugos galimybės

Integruotos apsaugos funkcijos

Funkcija	Aptikimo principas	Techniniai parametrai
Apsauga nuo perkrovos (L)	Bimetalinis šiluminis plėtimasis arba elektroninis RMS jutiklis	0,8–1,0 × Nustatyme, atvirkštinė laiko kreivė, ±10 % tikslumas
Trumpojo jungimo delsa (S)	Elektroninis laiko nustatymas arba magnetinis delsimas	2-10 × In, 0,1s – 0,5s delsa, selektyvus koordinavimas
Momentinė kelionė (I)	Magnetinis solenoidas arba elektroninis momentinis	5-20 × In, veikia <20ms, srovė ribojama
Įžeminimo nuotėkis (G/Δ)	Pagrindinis balanso srovės transformatorius (CBCT)	10mA – 1000mA IΔn, ±10 % jautrumo tikslumas
Įžeminimo gedimas (GF)	Vektorinės sumos srovės jutimas	20–100 % In, 0,1 s–1,0 s delsos, šerdies balanso metodas
Savikontrolė	Vidinės grandinės vientisumo patikrinimas	Nuolatinis CBCT ir išjungimo ritės stebėjimas, gedimo aliarmo išvestis

Liekamosios srovės aptikimo technologija

ThePagrindinis balanso srovės transformatorius (CBCT) arbaToroidinis transformatorius sudaro apsaugos nuo nuotėkio šerdį:

Normalus veikimas: Visi įtampingieji laidininkai (fazė + nulinė) praeina per toroidinę šerdį. Subalansuotos srovės sukuria priešingus magnetinius laukus, kurie panaikina nulinį grynąjį srautą – nesukelia antrinės srovės.

Gedimo būklė: Kai nuotėkio srovė teka į žemę (dėl izoliacijos gedimo arba kontakto su žmonėmis), srovės disbalansas sukuria liekamąjį magnetinį srautą toroidinėje šerdyje. Šis srautas sukelia įtampą antrinėje apvijoje, įjungdamas jautrią relę arba elektroninę išjungimo grandinę.

Kelionės charakteristikos pagal IEC 61008/61009:

1 × IΔn: Kelionė ≤ 300 ms (akimirkinė), ≤ 500 ms (atrankinis S tipas)

2 × IΔn: Kelionė ≤ 150 ms (akimirkinė), ≤ 200 ms (S tipo)

5 × IΔn: Kelionė ≤ 40 ms (akimirkinė), ≤ 150 ms (S tipo)

Taikymo aplinka ir naudojimo atvejai

Pramonės sektorius	Konkretus pritaikymas	Tipinės specifikacijos
Duomenų centrai	Pagrindinis paskirstymas, UPS aplinkkelis, magistralės-movos apsauga	250A-500A, A tipas, 300 mA S tipo selektyvus, 70 kA Icu, palaikomas ryšys
Sveikatos priežiūros įstaigos	Ligoninės pagrindinis skirstymas, medicinos IT sistemos, operacinės	100A-400A, A tipas, 10mA/30mA didelis jautrumas, izoliacijos stebėjimas
Gamybos gamyklos	Variklių valdymo centrai, suvirinimo įranga, kintamo greičio pavaros	160A-500A, B tipas (VFD), 300mA, 50kA Icu, elektroninis išjungimas
Komerciniai pastatai	Daugiaaukštis platinimas, prekybos centrai, oro uostai	125A-400A, A tipas, 100mA/300mA, 36kA Icu
Nafta ir dujos / jūra	Jūros platformos, gręžimo įrenginiai, laivų energijos sistemos	250A-500A, A tipas, 500 mA, tropikalizuotas (T2), atsparus korozijai

Gamybos procesas ir gamybos darbo eiga

Tikslioji gamybos seka

Žaliavos IQC → Toroidinio transformatoriaus gamyba → Formuoto korpuso gamyba → Kontaktinės sistemos surinkimas → Elektroninio išjungimo bloko integravimas → Liekamosios srovės modulio kalibravimas → Pirminis surinkimas → Išsamus testavimas → Galutinė kokybės kontrolė → Pakuotė

Kritiniai gamybos etapai

Scena	Išsami proceso informacija	Kokybės kontrolės taškai
Toroidinė transformatoriaus apvija	Didelio pralaidumo nanokristalinė arba ferito šerdis (µr > 10 000), tiksli pirminių (praėjimo) ir antrinių (jutimo) apvijų apvija, vakuuminis impregnavimas	Šerdies įmagnetinimo kreivės patikrinimas, antrinė įtampa esant 1×IΔn ±5%, izoliacijos varža >100MΩ
CBCT integracija	Toroidinės šerdies montavimas aplink visus fazinius / nulinius laidininkus, ekranavimas nuo išorinių magnetinių laukų, prijungimas prie išjungimo relės / elektronikos	Pusiausvyros testas su 6×In apkrova (be trikdžių), atsparumas 3 harmonikai
Liekamosios srovės išjungimo mechanizmas	Jautri poliarizuota relė (5-50 mW suveikimo galia) arba elektroninis MOSFET paleidiklis, mechaninis sujungimas su pagrindine išjungimo juosta	Išjungimo galios patikrinimas, atsako laikas <20ms, temperatūros stabilumas -25°C iki +70°C
Formuotų dėklų gamyba	BMC termoreaktingo plastiko (DMC-2) liejimas įpurškimas, kietėjimas 150-180°C, didelis atsparumas sekimui >600V	Matmenų paklaida ±0,1 mm, dielektrinis stipris >15kV/mm, antipirenas UL 94 V-0
Pagrindinis kontaktinis asamblėjas	Sidabruoti variniai (AgNi 90/10) kontaktai, CNC apdirbtos svirties, litavimas azoto atmosferoje	Kontaktinė varža <50μΩ, sidabro storis 8-12μm (XRF), kietumas HV 100-150
Elektroninis kelionės vienetų programavimas	Mikroprocesoriumi pagrįsta LSIG+Δ apsauga, programinės įrangos įkėlimas, kreivės kalibravimas, ryšio protokolo sąranka	±5 % srovės tikslumas, ±10 % laiko tikslumas, ZSI (zonos selektyvus blokavimas) patvirtinimas
Galutinis integravimas ir kalibravimas	Termomagnetinės arba elektroninės išjungimo sistemos su liekamosios srovės moduliu, mechaniniu blokavimu, rankenos mechanizmu surinkimas	Kombinuota viršsrovė + įžeminimo nuotėkio išjungimo patikra, dielektrinis atsparumas 3kV/1min

Pirminės žaliavos ir komponentų specifikacijos

Komponentas	Medžiagos specifikacija	Tiekėjo standartai	Pagrindinės savybės
Toroidinė šerdis (CBCT)	Nanokristalinis lydinys (Finemet) arba Mn-Zn feritas (PC40)	IEC 60404-8, JIS C 2531	Didelis pralaidumas µr > 10 000, maža koercicija <2A/m, soties srauto tankis >1,2T
Jutimo ritės laidas	Emaliuota varinė viela (0,05-0,1mm), F klasė 155°C	IEC 60317	Pertraukimo įtampa >1kV, lankstumas >10× skersmuo, litavimas 390°C
Kelionės estafetė	Poliarizuota fiksavimo relė, jautrumas 5-50mW	IEC 61810	Reakcijos laikas <10ms, ritės varža 1-5kΩ, mechaninis tarnavimo laikas >10⁶ operacijų
Formuotas korpusas	BMC (Bulk Molding Compound) DMC-2, sustiprintas stiklo pluoštu	IEC 60664-1, UL 94 V-0	Sekimo indeksas >600V, atsparumas karščiui 180°C, atsparumas smūgiams >8 kJ/m²
Pagrindiniai kontaktai	Elektrolitinis varis (Cu-ETP) + Sidabrinis nikeliavimas (AgNi 90/10)	ASTM B152	Laidumas ≥100% IACS, atsparumas lanko erozijai, antivirinimo savybės
Bimetaliniai elementai	Inconel / pasyvuoto plieno kompozitas (ASTM TM2)	ASTM B388	Įlinkio koeficientas 0,15-0,25 mm/°C, ilgalaikis stabilumas ±3%, atsparumas valkšnumui
Elektroniniai komponentai	Pramoninio lygio PCB, Hall efekto jutikliai, ARM Cortex-M4 procesoriai	IEC 60721-3-3, IEC 61000	Darbinė temperatūra nuo -25°C iki +70°C, EMC atsparumo lygis 4, tinka SIL 2
Terminalai	T2 varis (C11000) su alavu (8-12μm)	ASTM B187/B16	Srovės tankis 1,2-1,5 A/mm², atsparumas sukimo momentui 5-15 Nm, atsparumas korozijai
Veikimo mechanizmas	Spyruoklinis plienas (SWOSC-V) arba nerūdijantis plienas (301)	JIS G 3560	Nuovargio trukmė > 20 000 ciklų, atsparumas tempimui 1800-2000 MPa, atsipalaidavimas <5 %

Standartų atitikties ir testavimo protokolai

Tarptautinė standartų sistema

Standartinis	Taikymo sritis	Taikomi reitingai
IEC 60947-2 B priedas	Grandinės pertraukikliai su apsauga nuo liekamosios srovės (CBR)	Pramoniniai CBR >80A, visapusiška apsauga
EN 60947-2	Europos suderinta IEC 60947-2 versija	CE ženklinimas, atitiktis ES rinkai
GB/T 14048.2	Kinijos nacionalinio standarto atitikmuo	CCC sertifikatas, Kinijos rinka

Privalomi tipo bandymai (IEC 60947-2 + B priedas)

Bandymo kategorija	Specifinis testas	Priėmimo kriterijai
Likutinės srovės našumas	Išjungimo laikas esant 1 × IΔn, 2 × IΔn, 5 × IΔn	≤300ms, ≤150ms, ≤40ms (akimirksniu); S tipas: ≤500ms, ≤200ms, ≤150ms
	Neišjungimas esant 0,5 × IΔn	Nėra kelionės 2 kartus vardiniam delsos laikui
	Atsparumas viršįtampio srovei (8/20μs, 3kA)	Nesukelia trikdžių, A tipas: 250A impulsas, F tipas: 1000A, B tipas: 3000A
Apsauga nuo viršsrovių	Temperatūros kilimas esant vardinei In	Gnybtai ≤80K, korpusas ≤40K
	Trumpojo jungimo nutraukimas (Icu / Ics)	3 operacijos, sėkmingas pertraukimas, dielektrinis atstatymas
	Kelionės kreivės patvirtinimas (L-S-I)	±10% srovės tikslumas, ±20% laiko tikslumas
Dielektrinės savybės	Galios dažnio atsparumas (2,5 kV-3,5 kV / 1 min.)	Jokio gedimo, jokio blyksnio
Dielektrinės savybės	Atsparumas impulsams (8kV 1,2/50μs)	Jokio trikdančio iškrovimo
Mechaniniai ir aplinkosauginiai	Mechaninė ištvermė (10 000–20 000 ciklų)	<5 % parametrų poslinkis, gedimo nėra
Mechaniniai ir aplinkosauginiai	EMC atsparumas (IEC 61000-4 serija)	Jokių trikdžių dėl spinduliuojamų / laidų trukdžių

Gamyklos kokybės kontrolės ir tikrinimo standartai

Įeinančios medžiagos QC (IQC)

Medžiaga	Tikrinimo elementai	Mėginių ėmimo planas	Įranga
Toroidinės šerdys	Magnetinis pralaidumas, prisotinimo srautas, šerdies nuostoliai	Vienos partijos B-H kreivės bandymas	B-H analizatorius, varžos analizatorius
Jutimo laidas	Skersmuo, izoliacijos storis, gedimo įtampa	AQL 0,65	Mikrometras, dielektrinis testeris
BMC plastiko mišinys	Stiklo kiekis, klampumas, kietėjimo charakteristikos, sekimo indeksas	Vienai partijai, COA + testavimas	Reometras, DSC analizatorius, sekimo testavimo aparatas
Sidabravimo tirpalas	Metalo koncentracija, pH, priemaišos	Kasdienis stebėjimas	Atominės absorbcijos spektrometras
Elektroniniai komponentai	Funkcijos testas, parametrų patikrinimas, programinės įrangos versija	100% AOI, 5% funkcionalus	LCR matuoklis, osciloskopas, ribų nuskaitymas

Proceso kokybės kontrolė (IPQC)

Stotis	Valdymo parametrai	Dažnis	Metodas
Toroidinė transformatoriaus apvija	Posūkių santykis, induktyvumas, izoliacijos varža	Kiekvienas vienetas	LCR matuoklis, izoliacijos testeris
CBCT surinkimas	Pusiausvyros bandymas su vardine apkrova, atsparumas harmonikoms	Kas 100 vienetų	Pirminio įpurškimo bandymas, harmonikų generatorius
Liekamosios srovės kalibravimas	Išjungimo slenkstis esant IΔn, atsako laikas, neišsijungia esant 0,5 × IΔn	Kiekvienas vienetas	Automatinis RCD testeris (0,5–1000 mA programuojamas)
Pagrindinis kontaktinis mazgas	Kontaktų tarpas, slėgis, išlygiavimas, pasipriešinimas	Kas 100 vienetų	Jėgos matuoklis, mikroommetras
Galutinė integracija	Kombinuotas viršsrovių + įžeminimo nuotėkio išjungimo patikrinimas	Kiekvienas vienetas	Integruotas bandymų stendas (pirminis įpurškimas + nuotėkio modeliavimas)

Galutinė kokybės kontrolė (FQC) ir siunčiama kokybės kontrolė (OQC)

Bandomasis elementas	Standartinis	Mėginio dydis
Likęs dabartinis kelionės laikas	1 × IΔn, 2 × IΔn, 5 × IΔn pagal IEC 61008/61009	100 %
Neišvykimo testas esant 0,5 × IΔn	2× nominalus delsos laikas	100 %
Viršutinės srovės išjungimo kreivė	1,05 × In, 1,25 × In, 5 × In, 10 × In	100 %
Dielektrinė atsparumo įtampa	2,5kV AC/1min	100 %
Izoliacijos atsparumas	>100MΩ prie 500V DC	100 %
Kontaktinis pasipriešinimas	<50μΩ vienam poliui	100 %
Sukimo momento žymėjimo patikrinimas	Gnybtų priveržimas pagal specifikaciją	100 %
Vizuali ir matmenų patikra	Nulis kritinių matmenų defektų	100 %
Žymėjimo pastovumas	Tirpiklio valymas, dilimo bandymas	AQL 1.0
Pakuotės vientisumas	Kritimo testas, vibracija (ISTA 3A)	Už partiją

Gamybos infrastruktūra ir gamybos pajėgumai

Pažangi gamybos įranga

Įrangos kategorija	Mašinos specifikacija	Funkcija	Talpa
Toroidinės vyniojimo mašinos	Automatizuota toroidinė apvija su įtempimo valdymu	CBCT pirminė/antrinė apvija, tikslus sluoksniavimas	5000 transformatorių per dieną
Šerdies atkaitinimo krosnis	Vakuuminis atkaitinimas azoto atmosferoje	Nanokristalinės šerdies terminis apdorojimas, streso mažinimas	2000 branduolių/partija
Įpurškimo formavimas	300 tonų BMC termoreaktingas presas	CBR korpusas, lankinis latakas, gnybtų blokai	3000 atvejų per dieną
CNC apdirbimas	5 ašių vertikalus apdirbimo centras	Tikslus kontaktinis apdirbimas, sudėtingos geometrijos	8000 kontaktų rinkinių per mėnesį
Paviršiaus apdorojimas	Automatizuota sidabravimo linija	Kontaktinis dengimas 8-12μm, storio vienodumas ±1μm	4000 kg per dieną
Surinkimas	Darbo surinkimo ląstelės	Mechanizmo surinkimas, CBCT integravimas, kalibravimas	1500 vienetų per dieną vienoje eilutėje
Bandymo įranga	Integruotas CBR bandymų stendas	Kombinuotas viršsrovės + liekamosios srovės patikrinimas	300 vnt./val
	EMS bandymo kamera (3m/10m, Teseq)	Elektroninių blokų atsparumo / emisijos bandymas	50 vienetų per dieną

Gamybos pajėgumai ir pristatymo laikas

Produkto kategorija	Mėnesio pajėgumai	Standartinis pristatymo laikas	Greito užsakymo galimybė
CBR 4P (16A-125A)	10 000 vienetų	4-5 savaites	3 dienos (atsargų komponentai)
CBR pramoninis (160A-400A)	8000 vienetų	4-5 savaites	5 dienos
CBR sunkioji pramonė (630A–800A)	3000 vienetų	4-5 savaites	7 dienos
Pasirinktinės konfigūracijos (specialus IΔn, kreivės)	Projekto pagrindas	5-6 savaites	2 savaites

Inžinerinės ir techninės komandos struktūra

skyrius	Personalas	Ekspertizė	Pareigos
MTEP inžinerija	5 inžinieriai	Liekamosios srovės technologija, magnetinių jutiklių konstrukcija, įterptosios sistemos, galios elektronika	Nauja CBR plėtra, B/F/B+ tipo naujovės, patentų portfelis (40 ir daugiau patentų)
Procesų inžinerija	18 inžinierių	Toroidinių transformatorių gamyba, BMC liejimas, tikslus surinkimas, taupi gamyba	Gamybos optimizavimas, SOP dokumentacija, derliaus didinimas (>99,5%)
Testavimas ir patvirtinimas	15 inžinierių	Didelės srovės bandymai, liekamosios srovės modeliavimas, EMC, aplinkosaugos bandymai	Tipo bandymo koordinavimas (IEC 60947-2 B priedas, IEC 61008/61009), gedimų analizė
Taikymo inžinerija	10 inžinierių	Atrankinis koordinavimas, apsaugos nuo įžeminimo schemos, EV/atsinaujinantys įrenginiai	Klientų techninė pagalba, diskriminacijos tyrimai, aikštelės paleidimas
Kokybės užtikrinimas	30 technikų	ISO 9001, ISO 14001, statistinių procesų kontrolė, metrologijos laboratorija	Tiekėjo auditas, procesų auditas, korekciniai veiksmai, kalibravimo valdymas

Sertifikatai ir atitikties dokumentai

Sertifikavimas	Išduodanti institucija	Taikymo sritis	Galiojimas
ISO 9001:2015	DŽONGDA HUAYUAN	Kokybės vadybos sistema	Kasmetinis stebėjimas
IEC 60947-2 B priedo tipo bandymas	Intertek	CBR pramonės našumas	Pagal gaminių seriją
CE ženklinimas	Notifikuotoji įstaiga	patekimas į ES rinką	Priklauso nuo dizaino
CCC (Kinija)	CQC	Kinijos privalomas sertifikatas	5 metų galiojimo laikas
CB schema	IECEE	Tarptautinis sertifikavimas	Pagal gaminių seriją

Kodėl mūsų CBR gamyba išsiskiria

Mūsų gamykla atstovauja40 metų specializacija liekamosios srovės ir įžeminimo nuotėkio apsaugos technologijoje, tiekiant CBR, viršijančius pasaulinius standartus:

Toroidinių transformatorių patirtis: Nanokristalinės šerdies gamyba, tiksli apvijų automatika ir išsamus CBCT bandymas, užtikrinantis <±5 % jautrumo tikslumą

Vertikali integracija: Nuo pagrindinės medžiagos apdorojimo iki galutinio surinkimo, visiška svarbiausių komponentų (toroidinių transformatorių, elektroninių išjungimo blokų, lietinių korpusų) kontrolė

Išplėstinė testavimo infrastruktūra: daugiau nei 3 mln. USD investuota į integruotas CBR bandymo sistemas, galinčias vienu metu patikrinti viršsrovę ir liekamosios srovės, B tipo nuolatinės srovės jautrumo bandymus ir atitiktį EMC

Pasaulinė sertifikavimo strategija: kelių standartų atitiktis leidžia sklandžiai patekti į rinką daugiau nei 100 šalių be nereikalingų bandymų

Dėl techninių specifikacijų, atrankinių koordinavimo tyrimų, B tipo taikymo gairių ar gamyklos audito planavimo mūsų inžinierių komanda teikia tiesiogines konsultacijas, siekdama užtikrinti, kad jūsų apsaugos nuo įžeminimo architektūra atitiktų ir personalo saugos reikalavimus, ir veiklos tęstinumo tikslus.

CDADA yra Įžeminimo nuotėkio grandinės pertraukiklis gamintojas ir tiekėjas Kinijoje. Mūsų gamykla aptarnauja įvairias pramonės šakas, tokias kaip maitinimo sistemos, pastatų automatizavimas ir pramoninė gamyba, siūlydama lanksčius OEM/ODM sprendimus.
