Aukštos kokybės oro grandinės pertraukiklių tiekėjas
CDADAyra profesionalus elektros įrangos gamintojas, įsikūręs Kinijoje. Kviečiame susipažinti su mūsų oro grandinės pertraukiklių asortimentu, kuriame yra platus specifikacijų pasirinkimas ir kurie atitinka tarptautinius standartus. Vykdydami griežtą kokybės kontrolę, esame įsipareigoję teikti jums pažangius produktus ir visapusiškas paslaugas.

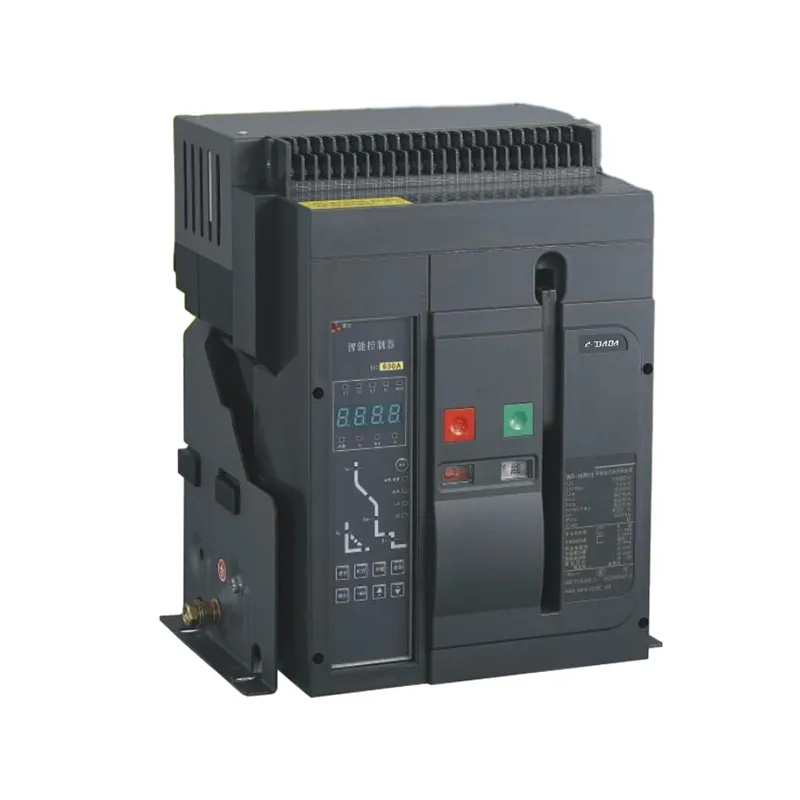

Kas yra oro grandinės pertraukiklis?
Oro grandinės pertraukiklis (ACB) yra didelio našumo žemos įtampos perjungimo įtaisas, skirtas apsaugoti elektros paskirstymo sistemas nuo perkrovų, trumpųjų jungimų ir įžeminimo gedimų. Veikiant įtampai iki 690 V kintamosios srovės (50/60 Hz), o srovės vardinės srovės svyruoja nuo 630 A iki 6300 A, ACB naudojami kaip pirminiai apsaugos įtaisai pagrindiniuose skirstomuosiuose skyduose, elektros paskirstymo centruose ir svarbioje pramonės infrastruktūroje.
Skirtingai neiFormuoti korpuso grandinės pertraukikliai (MCCB), ACB naudoja atmosferos orą kaip lanko gesinimo terpę, naudodamos sudėtingas lanko latakų sistemas ir magnetines išpūtimo rites, kad saugiai užgesintų gedimų sroves. Ši atviros konstrukcijos konstrukcija leidžia visiškai matyti vidinius komponentus, leidžia atlikti prevencinę priežiūrą ir pailginti eksploatavimo laiką iki 15-20 ar daugiau metų tinkamai prižiūrint.
ACB produktų kategorijos ir konfigūracijos
| Klasifikacija | Tipas | Dabartinis diapazonas | Pagrindinės charakteristikos |
| Montavimo konfigūracija | Fiksuotas tipas | 630A – 4000A | Nuolatinis montavimas, ekonomiškas, kompaktiškas plotas |
| Ištraukimo tipas | 630A – 6300A | Nuimama važiuoklė, nereikalaujanti techninės priežiūros, serviso padėties testavimas | |
| Stulpo konfigūracija | 3 polius | Visi įvertinimai | Standartiniai pramoniniai pritaikymai, trifazės sistemos |
| 4 polius | Visi įvertinimai | Sistemos, kurioms reikalinga neutrali apsauga, reguliuojami neutralūs nustatymai (50-100 % vardinė srovė) | |
| Veikimo mechanizmas | vadovas | 630A – 3200A | Spyruoklinio įkrovimo rankenos veikimas, tinkamas naudoti retai |
| Variklis valdomas | 800A – 6300A | Universalus AC/DC variklis (110V/220V), nuotolinio valdymo galimybė, automatinis spyruoklinis įkrovimas | |
| Kelionės vieneto technologija | Terminis-magnetinis | 630A – 1600A | Pagrindinė apsauga, fiksuoti nustatymai, ekonomiškas |
| Elektroninė LSIG | 800A – 6300A | Mikroprocesoriaus pagrindu, reguliuojamos L-S-I-G kreivės, zonos selektyvus blokavimas, ryšio protokolai |
Rėmo dydžio standartai:
1600A rėmas:630A – 1600A (kompaktiškas paskirstymas)
3200A rėmas: 800A – 3200A (pramoninis tinklas)
6300A rėmas: 2000A – 6300A (Energijos gamyba, infrastruktūra)
Pagrindinės funkcijos ir apsaugos galimybės
| Funkcija | Aprašymas | Techniniai parametrai |
| Apsauga nuo perkrovos (L) | Ilgalaikis atvirkštinės kreivės išjungimas | Reguliuojamas: 0,4–1,0 × In, Laiko delsa: 1 s – 1000 s |
| Trumpojo jungimo delsa (S) | Atrankinė apsauga nuo trumpojo jungimo | Reguliuojamas: 2 – 10 × Ir, Vėlavimas: 0,05 s – 0,5 s |
| Momentinė kelionė (I) | Didelio greičio gedimų šalinimas | Fiksuotas arba reguliuojamas: 5 – 20 × Ir, veikimas <50ms |
| Įžeminimo gedimas (G) | Įžeminimo nuotėkio aptikimas | 20% – 100% In, jautri apsauga nuo įžeminimo |
| Žemos įtampos atleidimas | Automatinis atjungimas esant įtampos praradimui | 35% – 70% Un, reguliuojamas laiko delsimas |
| Apsauga nuo fazės praradimo | Trifazis disbalanso aptikimas | <80 % įtampa bet kurioje fazėje suveikia |
Taikymo aplinka ir naudojimo atvejai
| Pramonės sektorius | Konkretus pritaikymas | Tipinės specifikacijos |
| Duomenų centrai | Pagrindinis LV įėjimas, UPS aplinkkelis, magistralė-mova | 3200A-6300A, 100kA Icu, elektroninis LSIG, palaikomas ryšys |
| Sveikatos priežiūros įstaigos | Ligoninės pagrindinis skirstymas, generatorių sinchronizavimas | 4 polių, 4000A, izoliuotas neutralus, dviejų šaltinių perdavimas |
| Gamybos gamyklos | Variklių valdymo centrai, transformatorių apsauga | 1600A-3200A, didelis mechaninis atsparumas (10 000 ir daugiau ciklų) |
| Komerciniai pastatai | Daugiaaukštis platinimas, prekybos centrai, oro uostai | 800A-2500A, ištraukiamo tipo, kompaktiško ploto |
| Atsinaujinanti energija | Saulės fermos kolekcija, vėjo turbinų skirstomieji įrenginiai | 1000 V kintamoji srovė, išplėstas temperatūros diapazonas (-25°C iki +70°C) |
| Nafta ir dujos | Jūros platformos, naftos perdirbimo gamyklos, naftos chemija | Tropizuotas (T2), atsparus korozijai, IP54 minimumas |
| Infrastruktūra | Metro sistemos, geležinkelio trauka, vandens valymas | Didelis atsparumas smūgiams / vibracijai, elektromagnetinis suderinamumas |
Gamybos procesas ir gamybos darbo eiga
Tikslioji gamybos seka
Žaliavos įvežimo patikrinimas → Kontaktinio mazgo gamyba → Arkinio latako konstrukcija → Mechanizmo surinkimas → Kelionės bloko integravimas → Pirminis surinkimas → Kalibravimas ir bandymai → Galutinė patikra → Pakuotė
Kritiniai gamybos etapai
| Scena | Išsami proceso informacija | Kokybės kontrolės taškai |
| Susisiekite su sistemos gamyba | Sidabruoti variniai kontaktai (AgNi 90/10 arba AgCdO), CNC apdorotos kontaktinės svirties, litavimas kontroliuojamoje atmosferoje | Kietumo bandymas (HV 80-120), sidabro storio matavimas (≥8 μm), kontakto varža <50 μΩ |
| Arkinio latako gamyba | Keraminės skirstytuvo plokštės, plieniniai lanko bėgiai, dejonizuojančios grotelės, aukštai temperatūrai atspari izoliacija | Dielektrinio stiprumo bandymas (2,5kV/1min), matmenų paklaida ±0,1mm |
| Mechanizmo surinkimas | Spyruokliniai plieniniai įkrovimo mechanizmai, kumšteliu valdomos pavaros sistemos, anti-siurbimo įtaisai | Mechaninis patvarumo bandymas (10 000 operacijų), sukimo momento patikra |
| Kelionės vienetų integravimas | PCB surinkimas, srovės transformatoriaus montavimas, programinės įrangos programavimas, ryšio modulių montavimas | Funkcinis tikrinimas esant 0,5 %, 5×, 10× vardinei srovei, laiko tikslumas ±5 % |
| Galutinė asamblėja | Modulinė konstrukcija, ištraukiamos važiuoklės integravimas, gnybtų jungtys, korpuso tvirtinimas | Dielektrinis atsparumas (3,5kV/1min), izoliacijos varža (>100MΩ) |
Pirminės žaliavos ir komponentų specifikacijos
| Komponentas | Medžiagos specifikacija | Tiekėjo standartai | Pagrindinės savybės |
| Pagrindiniai kontaktai | Elektrolitinis varis (Cu-ETP) + sidabravimas (Ag 99,9 %) | ASTM B152, IEC 60368 | Laidumas ≥100% IACS, atsparumas oksidacijai |
| Lankiniai kontaktai | Vario-volframo (CuW 80/20) arba sidabro-volframo karbidas | ASTM B702 | Didelis atsparumas lanko erozijai, mažas kontaktinis atsparumas |
| Susisiekite su Springsu | Berilio varis (CuBe2) arba nerūdijantis plienas 301 | ASTM B196 | Nuovargio tarnavimo laikas >50 000 ciklų, pastovus kontaktinis slėgis |
| Lankinio latako plokštės | Šaltai valcuotas plienas SPCC + Keraminė danga | JIS G 3141 | Atsparumas karščiui >1000°C, magnetinio lanko įlinkis |
| Izoliacinis korpusas | BMC (Bulk Molding Compound) DMC arba SMC stiklo pluoštas | UL 94 V-0 | Sekimo indeksas >600V, antipirenas |
| Veikimo mechanizmas | Anglinis plienas S45C, termiškai apdorotas | JIS G 4051 | Tempimo stipris ≥600MPa, atsparus dilimui |
| Šynos | T2 varis (99,9 % grynumo) arba 6061-T6 aliuminis | ASTM B187 | Srovės tankis 1,5-2,0 A/mm², skardinimas neprivalomas |
| Elektroniniai komponentai | Pramoninio lygio PCB, Hall efekto jutikliai, ARM procesoriai | IEC 60721-3-3 | Darbinė temperatūra -25°C iki +70°C, atitinka EMC |
| Aptvaras | CRCA plieno lakštas (1,5-2,0 mm) + epoksidinis miltelinis dažymas | JIS G 3141, ISO 12944 | Atsparumas korozijai C3-C5, IP40-IP54 |
Standartų atitikties ir testavimo protokolai
Tarptautinė standartų sistema
| Standartinis | Taikymo sritis | Taikomi reitingai |
| IEC 60947-2 | Žemos įtampos skirstomieji įrenginiai – Grandinės pertraukikliai | Pasaulinis ACB projektavimo, testavimo, našumo pagrindas |
| EN 60947-2 | Europos suderinta IEC 60947-2 versija | Atitiktis CE ženklu, patekti į ES rinką |
| GB/T 14048.2 | Kinijos nacionalinis standartas, atitinkantis IEC 60947-2 | CCC sertifikatas, Kinijos rinka |
Privalomi tipo bandymai (IEC 60947-2)
| Bandymo kategorija | Specifinis testas | Priėmimo kriterijai |
| Dielektrinis našumas | Galios dažnio atsparumas (2,5 kV-3,5 kV / 1 min.) | Jokio gedimo, jokio blyksnio |
| Impulsų atsparumo įtampa (8kV-12kV 1,2/50μs) | Jokio trikdančio iškrovimo | |
| Temperatūros kilimas | Nuolatinė srovė esant vardinei In | Terminalo temperatūra ≤80K (pasidabruota), ≤65K (plikas varis) |
| Trumpojo jungimo pertraukimas | Didžiausias laužymo pajėgumas (Icu) – 3 operacijos | Sėkmingas pertraukimas, be nuolatinės žalos |
| Eksploatacijos nutraukimo pajėgumas (Ics = 50–100 % Icu) | 3 operacijos, nuolatinis tinkamumas naudoti | |
| Trumpalaikis atsparumas | Icw 1 s arba 3 s (šiluminis ir dinaminis įtempis) | Jokių deformacijų, kontaktinio suvirinimo ar izoliacijos pažeidimų |
| Mechaninė ištvermė | Operacijos be apkrovos (paprastai 10 000–20 000 ciklų) | <5 % parametrų poslinkis, be mechaninių gedimų |
| Elektrinė ištvermė | Apkrovos operacijos vardine srove (paprastai 2000–6000 ciklų) | Kontaktinis susidėvėjimas <50%, pastovios važiavimo charakteristikos |
| Kelionės vieneto tikslumas | L-S-I-G kreivių patikrinimas | ±10% srovės tikslumas, ±20% laiko tikslumas |
| Aplinkosaugos | Drėgnas karštis (IEC 60068-2-30), šaltas, sausas karštis | Veikia po kondicionavimo, nėra korozijos |
Gamyklos kokybės kontrolės ir tikrinimo standartai
Įeinančios medžiagos QC (IQC)
| Medžiaga | Tikrinimo elementai | Mėginių ėmimo planas | Įranga |
| Variniai kontaktai | Cheminė sudėtis, laidumas, matmenų tolerancija | AQL 0,65, ISO 2859 | Spektrometras, laidumo matuoklis, CMM |
| Sidabravimas | Storis (XRF), sukibimas (juostos testas), poringumas | 100% vizualinis, 5% storio patikrinimas | Rentgeno fluorescencija, metalurginis mikroskopas |
| Plieniniai komponentai | Kietumas, atsparumas tempimui, paviršiaus apdaila | AQL 1.0 | Rockwell kietumo testeris, tempimo mašina |
| Elektroniniai komponentai | Funkcijos testas, parametrų patikra, litavimas | 100% AOI, 5% funkcionalus | LCR matuoklis, osciloskopas, rentgeno apžiūra |
Proceso kokybės kontrolė (IPQC)
| Stotis | Valdymo parametrai | Dažnis | Metodas |
| Kontaktinis surinkimas | Kontaktų tarpas, slėgis, išlyginimas | Kas 100 vienetų | Jėgos matuoklis, judesio matuoklis, optinis komparatorius |
| Lankinio latako surinkimas | Skirstytuvo plokščių atstumas, magnetinės grandinės vientisumas | Kas 50 vienetų | Go/no-go matuokliai, srauto tankio matuoklis |
| Mechanizmo kalibravimas | Spyruoklinio įkrovimo laikas, išjungimo jėga, uždarymo greitis | Kiekvienas vienetas | Automatizuotas bandymų stendas, duomenų registravimas |
| Kelionės vienetų programavimas | Kreivės patikrinimas, ryšio testas | 100 % | Pirminio įpurškimo testo rinkinys, protokolo analizatorius |
Galutinė kokybės kontrolė (FQC) ir siunčiama kokybės kontrolė (OQC)
| Bandomasis elementas | Standartinis | Mėginio dydis |
| Dielektrinė atsparumo įtampa | 3,5kV AC/1min | 100 % |
| Izoliacijos atsparumas | >100MΩ prie 500V DC | 100 % |
| Kontaktinis pasipriešinimas | <50μΩ vienam poliui | 100 % |
| Laiko ypatybės | Uždarymo / kelionės laikas, sinchronizavimas tarp polių | 100 % |
| Viršutinės srovės kelionės patvirtinimas | 3 × In (akimirkinis), 1,05 × In (perkrova) | 100 % |
| Mechaninis veikimas | 5 uždaro atidarymo ciklai | 100 % |
| Vizuali ir matmenų patikra | Nulis kritinių matmenų defektų | 100 % |
| Pakuotės vientisumas | Kritimo testas, vibracijos testas (ISTA 3A) | AQL 1,0 už partiją |
Gamybos infrastruktūra ir gamybos pajėgumai
Pažangi gamybos įranga
| Įrangos kategorija | Mašinos specifikacija | Funkcija | Talpa |
| CNC apdirbimo centras | 5 ašių vertikalus apdirbimo centras (Mazak / Haas) | Tikslus kontaktinis apdirbimas, sudėtingos geometrijos | 5000 kontaktų rinkinių per mėnesį |
| Štampavimas ir formavimas | 200 tonų progresyvus štampavimo presas (Bruderer) | Varinių šynų formavimas, kontaktinių spyruoklių gamyba | 10 000 komponentų per dieną |
| Paviršiaus apdorojimas | Automatizuota sidabro dengimo linija (statinė / stovas) | Kontaktinės dangos storis 8-20μm | 2000 kg per dieną |
| Plastikinis liejimas | BMC liejimo mašina (300 tonų) | Lankinio latako korpusai, izoliacijos komponentai | 5000 vienetų per dieną |
| Surinkimo automatika | Robotų surinkimo elementai (ABB / Fanuc) | Mechanizmo surinkimas, nuoseklumo kritinės operacijos | 500 vienetų per dieną vienoje eilutėje |
| Bandymo įranga | Pirminis įpurškimo bandymo rinkinys (10 000 A talpa) | Didelės srovės kelionės patvirtinimas | 200 vienetų per dieną |
| Aukštos įtampos atsparumo testeris (5kV kintamoji) | Dielektrinis bandymas | 300 vienetų per dieną | |
| Mechaninis patvarumo bandymo stendas | 20 000 ciklų automatinis testavimas | 50 vienetų vienu metu |
Gamybos pajėgumai ir pristatymo laikas
| Produkto kategorija | Mėnesio pajėgumai | Standartinis pristatymo laikas | Greito užsakymo galimybė |
| Fiksuoto tipo ACB (630A-1600A) | 3000 vienetų | 2-3 savaites | 5 dienos (atsargų komponentai) |
| Fiksuoto tipo ACB (2000A-4000A) | 1500 vienetų | 3-4 savaites | 7 dienos |
| Ištraukimo tipas ACB (800A-3200A) | 2000 vienetų | 3-4 savaites | 10 dienų |
| Ištraukimo tipas ACB (4000A-6300A) | 800 vienetų | 4-6 savaites | 14 dienų |
| Individualios konfigūracijos | Projekto pagrindas | 6-8 savaites | 4 savaites |
Inžinerinės ir techninės komandos struktūra
| skyrius | Personalas | Ekspertizė | Pareigos |
| MTEP inžinerija | 5 inžinieriai | Maitinimo sistemos, elektromagnetinis projektavimas, įterptoji programinė įranga | Naujų produktų kūrimas, pritaikymas, patentų portfelis |
| Procesų inžinerija | 15 inžinierių | Gamybos procesai, automatika, kokybės sistemos | Gamybos linijos optimizavimas, SOP dokumentacija, derliaus gerinimas |
| Testavimas ir patvirtinimas | 12 inžinierių | Didelės galios bandymai, aplinkos modeliavimas, patikimumo inžinerija | Tipo testavimo koordinavimas, gedimų analizė, sertifikavimo valdymas |
| Taikymo inžinerija | 10 inžinierių | Elektros sistemos apsauga, atrankinis derinimas, lauko paleidimas | Klientų techninis aptarnavimas, schemų projektavimas, aikštelės paleidimas |
| Kokybės užtikrinimas | 20 technikų | ISO 9001, statistinių procesų valdymas | Tiekėjų auditas, procesų auditas, korekcinių veiksmų valdymas |
Sertifikatai ir atitikties dokumentai
| Sertifikavimas | Išduodanti institucija | Taikymo sritis | Galiojimas |
| ISO 9001:2015 | ZHONGDA/ SGS | Kokybės vadybos sistema | Kasmetinis stebėjimas |
| IEC 60947-2 tipo bandymas | Intertek | Produkto sauga ir veikimas | Pagal gaminių seriją |
| CE ženklinimas | Notifikuotoji įstaiga („Intertek“) | patekimas į ES rinką | Priklauso nuo dizaino |
| CCC (Kinija) | CQC | Kinijos privalomas sertifikatas | 5 metų galiojimo laikas |
Kodėl mūsų ACB gamyba išsiskiria
Mūsų gamykla atstovaujadviejų dešimtmečių specializacijažemos įtampos elektros paskirstymo įrenginiuose, tiekiant oro grandinės pertraukiklius, viršijančius pramonės standartus:
Vertikali integracija: Vidinis kontaktų padengimas, tikslus apdirbimas ir elektroninis išjungimo bloko programavimas užtikrina visišką kokybės kontrolę
Bandymo investicijos: daugiau nei 2 mln. USD didelės galios bandymų laboratorijose, galinčiose patikrinti 150 kA trumpąjį jungimą
Skaitmeninė gamyba: MES integruotos gamybos linijos su visišku atsekamumu (partijos įrašai, komponentų serija)
Tinkinimo galimybė: Nuo specializuotų atogrąžų dangų iki patentuotų ryšio protokolų, kuriame pagal specifikacijas
Pasaulinis atitikimas: kelių standartų sertifikavimo strategija, leidžianti sklandžiai patekti į rinką daugiau nei 80 šalių
Dėl techninių specifikacijų, atrankinių koordinavimo tyrimų ar gamyklos audito planavimo mūsų inžinierių komanda teikia tiesiogines konsultacijas, siekdama užtikrinti, kad jūsų maitinimo apsaugos architektūra atitiktų tiek dabartinius, tiek būsimos plėtros reikalavimus.
- View as
1600A oro grandinės pertraukiklis
CDADA yra patikimas 1600A oro grandinės pertraukiklio gamintojas, turintis CB sertifikatą ir turintis intelektualią apsaugą, sukurtas dideliems pramonės energijos paskirstymo poreikiams. Pagamintas iš aukštos kokybės komponentų ir tvirtos konstrukcijos, šį oro grandinės pertraukiklį lengva valdyti ir prižiūrėti, jis sklandžiai tinka pramoninėse elektros energijos sistemose. Tai geriausias pasirinkimas didmeninei prekybai ir OEM pirkimams, užtikrinantis stabilų ir patikimą veikimą, atitinkantį visus pramoninės energijos apsaugos reikalavimus.
2000A oro grandinės pertraukiklis
2000A oro grandinės pertraukiklis yra CDADA gamyklos gaminys, puikiai tinka didmeniniam ir masiniam pirkimui, turintis IEC / GB sertifikatą. Produktas siūlo ištraukiamo arba fiksuoto tipo parinktis, idealiai tinkančias pramoniniam energijos paskirstymui. Mes sveikiname OEM užsakymus kaip patikimą ACB tiekėją su atvira ryšio sąsaja, kurią lengva įdiegti elektros energijos sistemose.
3200A oro grandinės pertraukiklis
CDADA yra profesionalus ACB gamintojas ir tiekėjas Kinijoje. Šis 3200A oro grandinės pertraukiklis (DAA2-3200 serija) puikiai tinka dideliems pirkimams, tinka kintamos srovės 50 Hz, 690 V tinklams. Jis pasižymi išmaniąja apsauga ir tiksliu selektyviniu išjungimu su ištraukimo / fiksuotomis parinktimis. Tai patikimas žemos įtampos ACB, skirtas dideliems pirkėjams, kuriems reikia stabilaus energijos paskirstymo.
4000A oro grandinės pertraukiklis
4000A oro grandinės pertraukiklį siūlo patikimas gamintojas CDADA. Tai geriausias pasirinkimas dideliems pirkimams, sukurtas AC 50 Hz, 690 V didelės apkrovos maitinimo sistemoms. Šis ACB pasižymi išmaniąja apsauga ir tiksliu selektyviniu išjungimu, lanksčiu ištraukimu ir fiksuotomis konfigūracijomis. Idealiai tinka skirstomųjų įrenginių sąrankoms, todėl laukiame masinių užsakymų ir OEM projektų, skirtų šiam didelės talpos ACB.
6300A oro grandinės pertraukiklis
Pasirinkite CDADA kaip tiekėją, mūsų 6300A oro grandinės pertraukiklis yra geriausias pasirinkimas masiniam tiekimui, IEC/GB sertifikuotas didelės talpos įrenginys, skirtas elektrinėms ir sunkiam pramoniniam naudojimui. Jis yra ištraukiamo ir fiksuoto tipo, sukurtas patikimai žemos įtampos galios apsaugai. Esame patikimas gamintojas, sveikiname OEM projektus ir masinius ACB užsakymus pasauliniams pramonės pirkėjams.

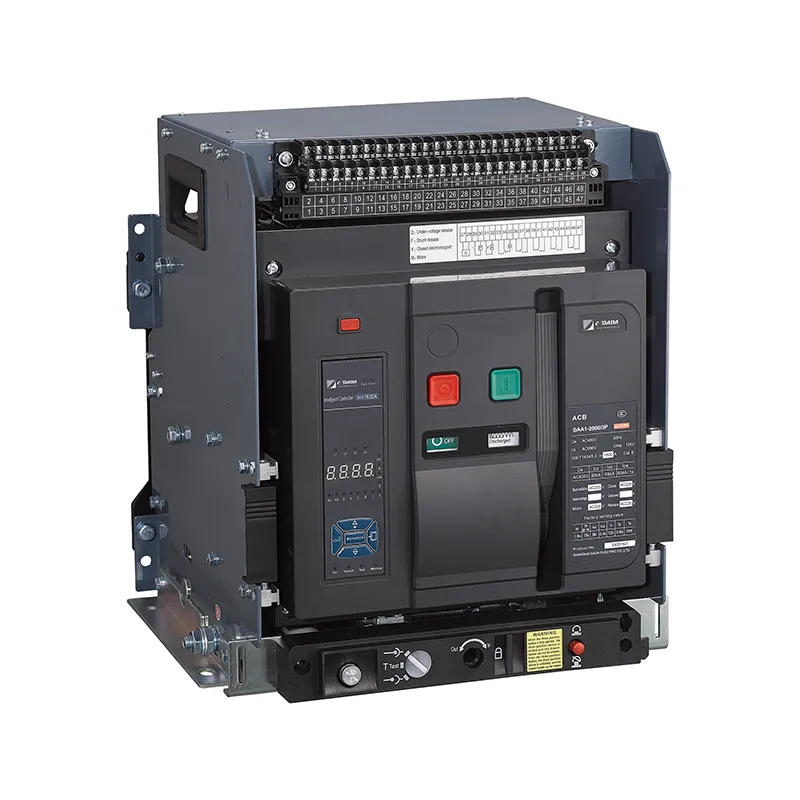

3 fazių oro grandinės pertraukiklis
CDADA yra 3 fazių oro grandinės pertraukiklio gamintojas, šis produktas idealiai tinka masiniam tiekimui, universalus sprendimas, sukurtas pramoniniams elektros paskirstymo tinklams, kurių galia 400A-6300A. Jame yra intelektuali apsauga ir tikslus selektyvus išjungimas, atitinkantis GB14048.2 ir IEC60947-2. Tai 3P ACB, skirtas originalių įrenginių gamintojams ir platintojams, kuriems reikia tvirtų, patikimų žemos įtampos skirstomųjų įrenginių pasauliniams projektams.
CDADA yra Oro grandinės pertraukiklis gamintojas ir tiekėjas Kinijoje. Mūsų gamykla aptarnauja įvairias pramonės šakas, tokias kaip maitinimo sistemos, pastatų automatizavimas ir pramoninė gamyba, siūlydama lanksčius OEM/ODM sprendimus.
