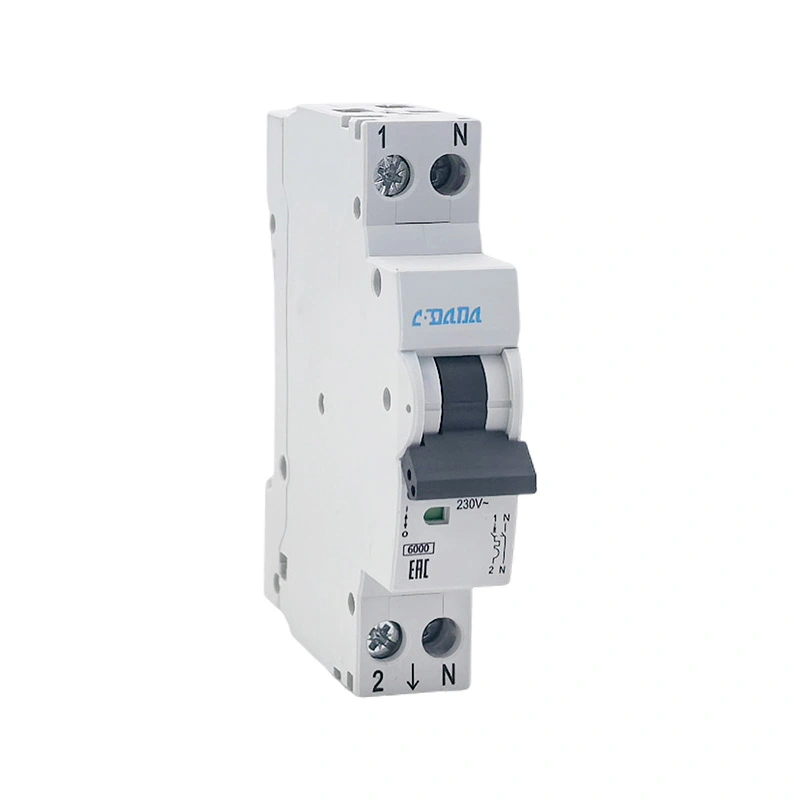

Kodėl miniatiūrinis grandinės pertraukiklis DPN 6KA svarbus šiuolaikinei elektros apsaugai?

A Miniatiūrinis grandinės pertraukiklis DPN 6KAsukurta siekiant užtikrinti patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, kartu derinant kompaktiškus matmenis su praktišku montavimu. DPN konfigūracija dažniausiai siejama su 1P+N išdėstymu, o 6KA reiškia 6 kA vardinę trumpojo jungimo galią pagal taikomus standartus ir nurodytas bandymo sąlygas. Šiame vadove paaiškinama, ką reiškia miniatiūrinis grandinės pertraukiklis DPN 6KA, kaip jis veikia, kodėl svarbus jo pertraukimo pajėgumas, kur jį galima naudoti, kaip jį teisingai pasirinkti ir sumontuoti ir į ką pirkėjai turėtų atsižvelgti pirkdami grandinės apsaugos įrangą.

Ką reiškia miniatiūrinis grandinės pertraukiklis DPN 6KA?

Miniatiūrinis grandinės pertraukiklis, paprastai sutrumpintai vadinamas MCB, yra automatinis apsauginis perjungimo įtaisas, naudojamas nutraukti elektros srovę, kai atsiranda neįprastų sąlygų. Skirtingai nuo įprasto saugiklio, kurį paprastai reikia pakeisti po veikimo, MCB paprastai gali būti iš naujo nustatytas ištyrus gedimą ir grandinė laikoma saugia.

TerminasDPNdažniausiai naudojamas kompaktui apibūdinti1P+N konfigūracija, kuriame įtaisas turi apsaugą ant fazinio laido, kartu perjungiant nulinį laidą. Tikslus vidinis išdėstymas ir tai, ar neutralė yra apsaugota, ar tik perjungiama, priklauso nuo konkretaus gaminio konstrukcijos. Todėl pirkėjai turėtų patikrinti gamintojo techninius dokumentus, o ne aiškinti vien santrumpas.

The6KAžymėjimas, paprastai rašomas kaip6 kA, rodo vardinę 6 kA trumpojo jungimo galią pagal atitinkamą standartą, bandymo sąlygas, įtampą ir gaminio specifikaciją. Praktiškai tai rodo numatomos trumpojo jungimo srovės, kurią pertraukiklis suprojektuotas saugiai nutraukti nurodytomis sąlygomis, lygį.

Dėl šio kompaktiškos konfigūracijos ir apibrėžtos trumpojo jungimo pertraukimo galimybės, miniatiūrinis grandinės pertraukiklis DPN 6KA yra naudingas daugeliui žemos įtampos paskirstymo programų, kur svarbu tiek erdvė, tiek patikima grandinės apsauga.

Kaip veikia DPN 6KA grandinės pertraukiklis?

Tipiškas miniatiūrinis grandinės pertraukiklis naudoja šiluminės ir magnetinės apsaugos principus. Šiluminis mechanizmas reaguoja į nuolatinę viršsrovę, o magnetinis mechanizmas yra skirtas greitai reaguoti į didelės srovės gedimo sąlygas, tokias kaip trumpasis jungimas.

• Apsauga nuo perkrovos:Kai srovė pakankamai ilgą laiką išlieka virš normalaus grandinės veikimo lygio, šiluminis mechanizmas gali sukelti pertraukiklio suveikimą.
• Apsauga nuo trumpojo jungimo:Didelė gedimo srovė gali suaktyvinti magnetinio suveikimo mechanizmą, todėl grandinė gali būti greitai nutraukta.
• Rankinis perjungimas:Valdymo rankena leidžia įjungti arba išjungti grandinę normaliai veikiant, kai gaminys yra skirtas tai funkcijai.
• Klaidinga izoliacija:Naudojant DPN, faziniai ir nuliniai laidininkai gali būti atjungiami pagal įrenginio nurodytą perjungimo konstrukciją.
• Kompaktiškas paskirstymas:Siauras formos koeficientas gali padėti elektros plokštėms pritaikyti daugiau grandinių ribotoje DIN bėgio erdvėje.

Pertraukiklio paskirtis nėra tiesiog sustabdyti elektros energiją. Jis turi nutraukti nenormalią srovę tokiomis sąlygomis, kurioms jis buvo suprojektuotas, ir išlikti patikimas normaliai veikiant. Todėl svarbu tinkamai koordinuoti prieš srovę ir pasroviui skirtus apsauginius įtaisus.

Dėl šios priežasties, pasirinkus pertraukiklį tik pagal jo fizinį dydį arba vardinę srovę, gali kilti problemų. Prieš montuojant visada reikia peržiūrėti visą elektros specifikaciją.

Kodėl 6KA pertraukimo pajėgumas yra svarbus?

Pertraukimo galia yra viena iš svarbiausių specifikacijų, kurią reikia suprasti perkant miniatiūrinį grandinės pertraukiklį. 6 kA vertė reiškia, kad pertraukiklis turi nominalią trumpojo jungimo galią6000 amperųnurodytomis bandymo sąlygomis.

Tai daronereiškia, kad pertraukiklis turi nuolat tiekti 6 000 A. Nominali jungiklio srovė yra atskira specifikacija. Pavyzdžiui, pertraukiklis gali turėti vardinę srovę, tinkamą apšvietimui arba lizdo grandinei, o trumpojo jungimo pertraukimo galia yra 6 kA.

Įrengiant naują instaliaciją, numatomą trumpojo jungimo srovę įrengimo vietoje turėtų įvertinti kvalifikuotas elektros specialistas. Pasirinktas pertraukiklis turi turėti tinkamą įrengimui ir atitikti taikomus vietinius reikalavimus.

Kokie yra pagrindiniai privalumai?

Tinkamai nurodytas DPN 6KA miniatiūrinis grandinės pertraukiklis gali išspręsti keletą įprastų kompaktinių elektros paskirstymo sistemų iššūkių.

Kitas praktinis pranašumas yra lengvesnis grandinės organizavimas. Vietoj to, kad vienas apsauginis įtaisas veiktų per daug apkrovų, tinkamai suplanuota skirstomoji plokštė gali padalyti elektros apkrovas į atskiras grandines. Tai palengvina trikčių šalinimą ir gali padėti apriboti gedimo poveikį paveiktai grandinei.

Kur jis dažniausiai naudojamas?

DPN 6KA pertraukikliai gali būti naudojami įvairiems žemos įtampos paskirstymo darbams, jei jų elektros nominalai ir sertifikavimo reikalavimai atitinka įrengimą.

• Gyvenamųjų patalpų skirstomieji skydai
• Butų ir pastatų elektros sistemos
• Apšvietimo grandinės
• Lizdai ir bendrosios paskirties grandinės
• Maži komerciniai pastatai
• Biurai ir mažmeninės prekybos patalpos
• Valdymo pultai ir įrangos paskirstymo grandinės
• Lengvosios pramonės elektros instaliacija
• Pagalbinės grandinės elektros spintose

Jie gali būti ypač naudingi kompaktiškoje paskirstymo įrangoje, kur montuotojas turi suderinti grandinės apsaugą su turima montavimo vieta. Tačiau tinkamumas naudoti niekada neturėtų būti nustatomas vien iš produkto pavadinimo.

Prieš pasirenkant konkretų modelį, reikia atsižvelgti į apkrovos tipą, laidininko dydį, montavimo būdą, aplinkos temperatūrą, gedimo lygį, įtampos sistemą, įžeminimo išdėstymą ir vietines elektros taisykles.

Ką pirkėjai turėtų patikrinti prieš pasirinkdami?

Viena didžiausių pirkimo klaidų – pertraukiklio parinkimas tik pagal jo vardinę srovę arba 6 kA žymėjimą. Išsamesnė specifikacijų peržiūra gali sumažinti suderinamumo problemas, diegimo delsą ir nereikalingas pakeitimo išlaidas.

1. Nominali srovė:Pasirinkite pagal grandinės konstrukciją ir numatomą apkrovą, o ne tiesiog pasirinkite didžiausią galimą reitingą.
2. Nominali įtampa:Įsitikinkite, kad pertraukiklis yra tinkamas elektros sistemos įtampai ir dažniui.
3. Stulpo konfigūracija:Patikrinkite, ar reikiamas išdėstymas yra 1P+N, ir išsiaiškinkite, kurie laidininkai yra apsaugoti ir perjungti.
4. Pertraukimo pajėgumas:Patvirtinkite, kad 6 kA vardinė galia yra pakankama numatomai gedimo srovei įrengimo taške.
5. Kelionės kreivė:Patikrinkite reikiamą išjungimo charakteristiką pagal apkrovą ir įsijungimo elgseną.
6. Standartai ir sertifikavimas:Prašyti atitinkamų bandymų ataskaitų, deklaracijų ir tikslinei rinkai taikomų sertifikavimo dokumentų.
7. Terminalo suderinamumas:Patikrinkite laidų dydžio diapazoną, gnybtų konstrukciją, priveržimo reikalavimus ir jungties prieinamumą.
8. Suderinamumas su DIN bėgiu:Patvirtinkite, kad fiziniai matmenys atitinka numatomą paskirstymo gaubtą.
9. Veikimo aplinka:Atsižvelkite į temperatūrą, drėgmę, aukštį, dulkes, vibraciją ir kitas aplinkos sąlygas.
10. Tiekėjo nuoseklumas:Projektams, kuriems reikalingi pakartotiniai užsakymai, patikrinkite gamybos pajėgumus ir kokybės kontrolės procedūras.

Dar vienas svarbus aspektas platintojams yra produkto nuoseklumas. Pertraukiklis, kuris atitinka specifikacijas vienoje siuntoje, bet labai skiriasi vėlesnėse partijose, gali sukelti atsargų ir projekto riziką. Todėl pirkėjai turėtų iš anksto su tiekėju aptarti kokybės kontrolės procedūras, tikrinimo standartus, pakavimą, ženklinimą ir pakartotinio užsakymo reikalavimus.

Į ką reikėtų atsižvelgti montuojant?

Elektros instaliaciją turi atlikti kvalifikuotas specialistas, vadovaudamasis gamintojo instrukcijomis ir galiojančiais elektros kodeksais. Net teisingai nurodytas DPN 6KA pertraukiklis gali prastai veikti, jei jis yra neteisingai sumontuotas.

• Prieš pradėdami dirbti su paskirstymo įranga, išjunkite įrenginį.
• Prieš prijungdami patikrinkite grandinės įtampą ir laidų išdėstymą.
• Saugiai sumontuokite pertraukiklį ant atitinkamo DIN bėgio arba tvirtinimo sistemos.
• Naudokite gamintojo nurodyto dydžio laidininkus.
• Taikykite nurodytą gnybtų priveržimo momentą.
• Laidų išvedimas turi būti tvarkingas ir išvengti nereikalingo mechaninio gnybtų įtempimo.
• Patikrinkite fazės ir nulinės jungtis pagal gaminio laidų schemą.
• Patikrinkite, ar gaubtas užtikrina pakankamą atstumą, vėdinimą ir apsaugą.
• Prieš įjungdami užbaigtą grandinę, atlikite atitinkamus elektros bandymus.

Terminalo jungtis nusipelno ypatingo dėmesio. Atlaisvinta elektros jungtis gali sukelti varžą ir šilumą, o netinkamai paruoštas laidininkas gali pakenkti mechaniniam jungties stabilumui. Todėl montavimas turi atitikti gamintojo nurodytus laidininko paruošimo ir sukimo momento reikalavimus.

Niekada nenaudokite pertraukiklio kaip tinkamo grandinės dizaino pakaitalo. Apsauginiai įtaisai veikia kaip visos elektros sistemos, kurią sudaro laidininkai, apkrovos, apsauga prieš srovę, įžeminimas ir kiti saugos komponentai, dalis.

Kaip DPN 6KA lyginamas su įprastomis MCB konfigūracijomis?

Palyginimas nereiškia, kad viena konfigūracija yra visuotinai geresnė. Tinkama konstrukcija priklauso nuo elektros sistemos, vietinių taisyklių, laisvos skydo vietos, reikalingos izoliacijos išdėstymo ir derinimo su kita apsaugine įranga.

Kaip galima išlaikyti našumą?

Miniatiūriniams grandinės pertraukikliams paprastai reikia ribotos įprastinės priežiūros, tačiau aplinkinė elektros sistema vis tiek turėtų būti periodiškai tikrinama. Niekada neturėtų būti ignoruojamas dažnas nepaaiškinamas užkliuvimas.

• Patikrinkite, ar gnybtuose nėra perkaitimo, spalvos pakitimo ar pažeidimo požymių.
• Atlikdami planinę elektros techninę priežiūrą patikrinkite, ar nėra atsilaisvinusių jungčių.
• Laikykite paskirstymo gaubtą švarų ir be per daug dulkių ar drėgmės.
• Stebėkite pasikartojančias keliones ir ištirkite pagrindinę priežastį.
• Pakeiskite pertraukiklius, kuriuose matomi mechaniniai pažeidimai arba nenormalus veikimo elgesys.
• Nenustatydami, kodėl jis suveikė, pakartotinai nenustatykite pertraukiklio.

Pakartotinai suveikiantis pertraukiklis gali reikšti perkrovą, trumpąjį jungimą, izoliacijos problemas, įrangos gedimus, netinkamą pertraukiklio pasirinkimą ar kitą įrenginio problemą. Kvalifikuotas personalas turėtų diagnozuoti problemą prieš grąžindamas grandinę prie normalaus veikimo.

Taip pat naudinga išlaikyti tikslų skydelio ženklinimą. Aiškus grandinių identifikavimas gali padaryti būsimą patikrinimą ir priežiūrą efektyvesnį, ypač komerciniuose pastatuose ir didesnėse elektros spintose.

Ko turėtumėte tikėtis iš patikimo gamintojo?

Perkant miniatiūrinius grandinės pertraukiklius DPN 6KA gaminius didmeniniam platinimui, elektros projektams, OEM programoms ar skydų surinkimui, produkto kokybė yra tik viena sprendimo dėl pirkimo dalis. Nuosekli dokumentacija, gamybos kontrolė, komunikacija ir aptarnavimas po pardavimo taip pat gali turėti didelės įtakos projekto sėkmei.

Shanghai DaDa Electric Co., Ltd.yra potencialus tiekėjas klientams, ieškantiems elektros apsaugos produktų ir susijusių grandinės pertraukiklių sprendimų. Vertindami bet kurį gamintoją, pirkėjai turėtų paprašyti gaminio duomenų lapų ir taikomų atitikties dokumentų, paaiškinti tikslią modelio konfigūraciją ir patvirtinti gamybos bei tikrinimo reikalavimus prieš pateikdami masinį užsakymą.

Importuotojams ir platintojams bendravimas yra ypač svarbus. Prieš patvirtinant pirkimą, naudinga nusistatyti tikslų gaminio modelį, elektros specifikacijas, kiekį, pakavimo būdą, ženklinimą, pristatymo reikalavimus, apžiūros tvarką, dokumentaciją. Tai padeda sumažinti nesusipratimų tarp pirkėjo, gamintojo ir galutinio vartotojo.

Dažnai užduodami klausimai

1. Ką reiškia 6KA ant miniatiūrinio grandinės pertraukiklio?

6KA, dažniausiai rašoma kaip 6 kA, nurodo vardinę 6000 amperų trumpojo jungimo galią nurodytomis bandymo sąlygomis. Tai nėra įprasta pertraukiklio veikimo srovė.

2. Ką reiškia DPN grandinės pertraukiklyje?

DPN dažniausiai siejamas su 1P+N konfigūracija. Tikslios apsaugos ir perjungimo funkcijos priklauso nuo gamintojo konstrukcijos, todėl prieš montuojant reikia patikrinti gaminio duomenų lapą.

3. Ar kiekvienai elektros instaliacijai tinka 6 kA išjungiklis?

Ne. Pertraukimo galia turi atitikti numatomą trumpojo jungimo srovę įrengimo vietoje. Taip pat reikia atsižvelgti į vardinę įtampą, srovę, išjungimo charakteristikas, įrengimo sąlygas ir galiojančias taisykles.

4. Ar 6 kA reiškia, kad pertraukiklis gali nepertraukiamai nešti 6000 A?

Ne. 6 kA vertė yra susijusi su trumpojo jungimo pertraukimo galia, o ne su nuolatinės srovės galia. Nominali srovė yra atskira specifikacija.

5. Ar DPN 6KA išjungiklį galima naudoti gyvenamosiose patalpose?

Jis gali būti tinkamas tam tikroms gyvenamosioms patalpoms, kai gaminio elektrinis įvertinimas, konfigūracija, matmenys, sertifikavimas ir įrengimo reikalavimai atitinka grandinę ir vietinius reglamentus.

6. Kokią informaciją turėčiau pateikti kreipiantis dėl kainos pasiūlymo?

Pateikite reikiamą vardinę srovę, vardinę įtampą, polių konfigūraciją, išjungimo charakteristiką, pertraukimo galią, kiekį, tikslinę rinką, taikomus standartus, pakuotės reikalavimus ir visus originalios įrangos gamintojų arba ženklinimo reikalavimus. Tai padeda tiekėjui efektyviau įvertinti poreikį.

7. Kodėl miniatiūrinis grandinės pertraukiklis suveikia pakartotinai?

Pakartotinis išjungimas gali atsirasti dėl perkrovos, trumpojo jungimo, sugedusios įrangos, laidų problemų, netinkamo pertraukiklio pasirinkimo ar kitų elektros gedimų. Priežastį turėtų nustatyti kvalifikuotas personalas, o ne pakartotinai perjungti pertraukiklį.

8. Ar DPN yra tas pats, kas dviejų polių grandinės pertraukiklis?

Nebūtinai. Nors DPN įrenginyje gali būti fazinis ir neutralus perjungimas, jo vidinė apsauga ir perjungimo išdėstymas gali skirtis nuo įprasto dviejų polių apsauginio įtaiso. Visada patikrinkite gamintojo laidų schemą ir technines specifikacijas.

9. Kuo skiriasi vardinė srovė ir pertraukimo galia?

Nominali srovė yra susijusi su srove, kurią pertraukiklis turi palaikyti normaliai veikiant nurodytomis sąlygomis. Pertraukimo galia yra susijusi su jos galimybe saugiai nutraukti nurodytą trumpojo jungimo srovę.

10. Kokia yra svarbiausia specifikacija užsakant DPN 6KA pertraukiklį?

Nėra vienos specifikacijos, kuri būtų taikoma kiekvienam įrenginiui. Nominali srovė, įtampa, polių konfigūracija, išjungimo charakteristika, pertraukimo galia, taikomi standartai, fiziniai matmenys ir įrengimo sąlygos turi būti tikrinami kartu.

Susisiekite su mumis dėl miniatiūrinių grandinės pertraukiklių DPN 6KA sprendimų

Pasirinkus tinkamą grandinės pertraukiklį, galiausiai reikia suderinti apsaugos efektyvumą su realiais elektros instaliacijos reikalavimais. Miniatiūrinis grandinės pertraukiklis DPN 6KA gali pasiūlyti praktišką kompaktiškos konfigūracijos, apsaugos nuo perkrovos, trumpojo jungimo pertraukimo ir patogaus grandinės valdymo derinį, kai jis teisingai nurodytas ir sumontuotas.

Jei perkateMiniatiūrinis grandinės pertraukiklis DPN 6KAproduktai, skirti skirstomosioms plokštėms, elektros projektams, OEM programoms arba didmeniniam tiekimui,Shanghai DaDa Electric Co., Ltd.gali pateikti informaciją apie gaminį ir aptarti jūsų techninius reikalavimus.Susisiekite su mumissu reikiamu srovės įvertinimu, įtampa, kiekiu, pritaikymu ir paskirties rinka, kad aptartumėte tinkamą sprendimą. Susisiekite su Shanghai DaDa Electric Co., Ltd., kad aptartumėte specifikacijas, pavyzdžius, masinius užsakymus ir projekto reikalavimus.
