Šiame vadove paaiškinama, kaip veikia 6 kA kintamosios srovės miniatiūrinis grandinės pertraukiklis, ką iš tikrųjų reiškia 6 kA įvertinimas, kaip B, C ir D išjungimo kreivės veikia veikimą ir kaip pasirinkti tinkamą vardinę srovę ir polių konfigūraciją. Jame taip pat nustatomos dažniausios pirkimo klaidos ir pateikiamas praktinis kontrolinis sąrašas inžinieriams, rangovams ir pirkėjams, vertinantiems MCB sprendimus iš gamintojų, pvz.Shanghai DaDa Electric Co., Ltd.
Turinys
- Kas yra 6 kA kintamosios srovės miniatiūrinis grandinės pertraukiklis?
- Kodėl 6 kA trūkimo galia yra svarbi?
- Kaip miniatiūrinis kintamosios srovės grandinės pertraukiklis apsaugo grandinę?
- Kokius techninius parametrus pirkėjai turėtų patikrinti?
- Kaip B, C ir D kelionės kreivės veikia pasirinkimą?
- Kur dažniausiai naudojami 6 kA kintamosios srovės miniatiūriniai grandinės pertraukikliai?
- Kokių problemų gali padėti tinkamas MCB?
- Kaip pirkėjai gali pasirinkti tinkamą 6 kA MCB?
- Dažnos atrankos klaidos, kurių reikia vengti
- Kodėl verta dirbti su patyrusiu MCB gamintoju?
- Dažnai užduodami klausimai
- Susisiekite su Shanghai DaDa Electric Co., Ltd.

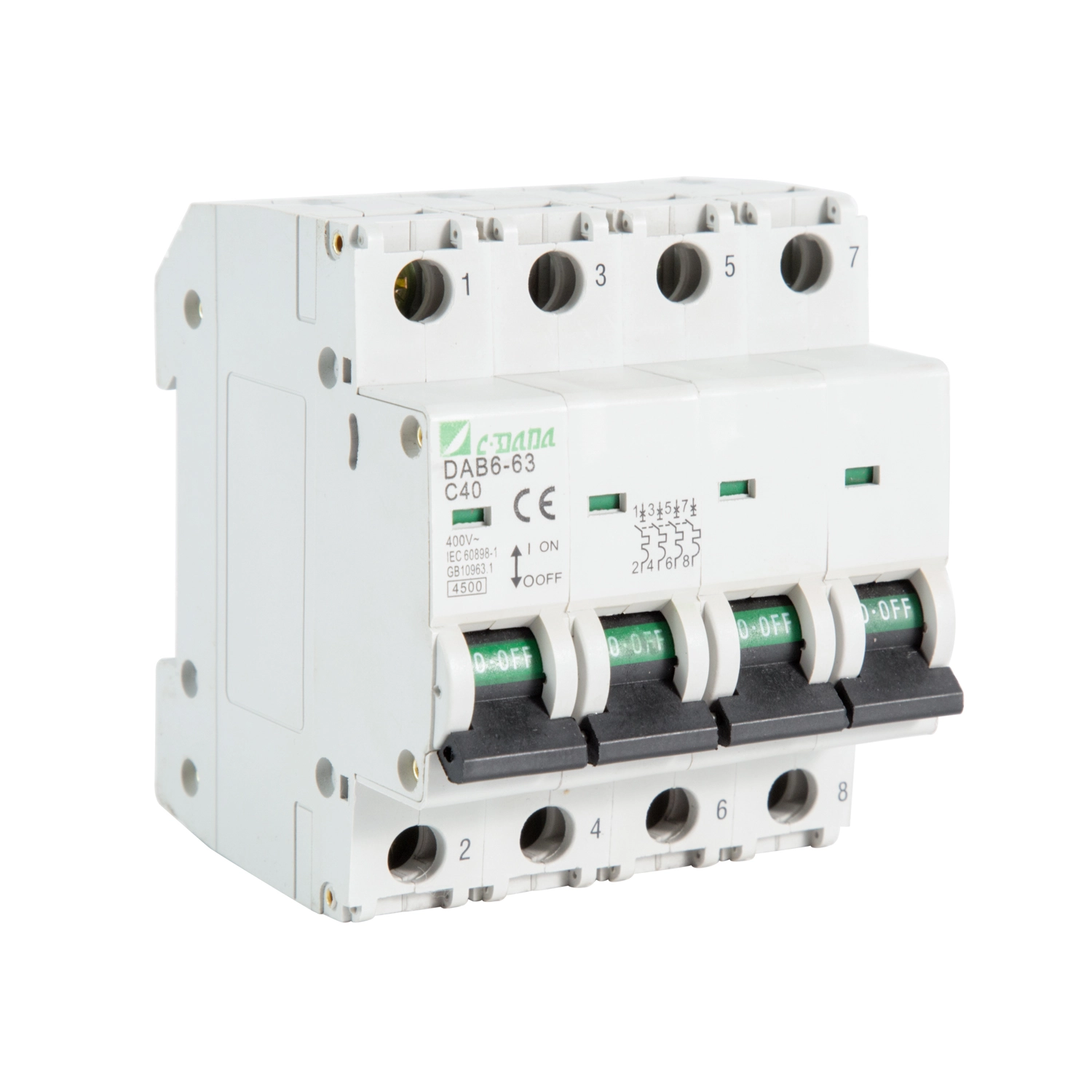

Kas yra 6 kA kintamosios srovės miniatiūrinis grandinės pertraukiklis?
Miniatiūrinis grandinės pertraukiklis, paprastai vadinamas MCB, yra apsauginis perjungimo įtaisas, skirtas automatiškai atjungti elektros grandinę, kai atsiranda nenormalios srovės sąlygos. Skirtingai nei tradicinis saugiklis, MCB paprastai gali būti iš naujo nustatytas pašalinus gedimą, todėl jį patogu pakartotinai naudoti ir prižiūrėti.
Terminas6kAreiškia vardinę pertraukiklio trumpojo jungimo galią, taikomą taikomomis bandymo sąlygomis. Paprastais žodžiais tariant, 6 kA MCB yra sukurtas saugiai nutraukti numatomą trumpojo jungimo srovę iki 6000 amperų, kai tenkinami nurodyti reikalavimai.
Produktai, atitinkantys IEC/EN 60898-1, paprastai nurodo tokius parametrus kaip vardinė srovė, vardinė įtampa, dažnis, pertraukimo galia ir momentinio išjungimo charakteristikos. Komerciniai MCB diapazonai gali pasiūlyti 6 kA nominalią galią įvairioms srovėms ir polių konfigūracijoms.
6kA nėra įprasta pertraukiklio veikimo srovė. Pavyzdžiui, 16A MCB yra skirtas tiekti vardinę srovę nurodytomis sąlygomis, o 6kA paveikslas apibūdina jo trumpojo jungimo pertraukimo galimybę. Šios dvi specifikacijos atsako į visiškai skirtingus inžinerinius klausimus.
Kodėl 6 kA trūkimo galia yra svarbi?
Trumpasis jungimas per labai trumpą laiką gali sukelti itin dideles sroves. Jei apsauginis įtaisas negali saugiai nutraukti gedimo srovės, esančios jo įrengimo vietoje, pasekmės gali būti dideli kontaktiniai pažeidimai, per didelis karštis, įrangos gedimas arba pavojingas elektros lankas.
Todėl pertraukimo galia neturėtų būti pasirinkta vien dėl to, kad 6 kA yra įprasta specifikacija. Turi būti įvertinta numatoma trumpojo jungimo srovė įrengimo taške, o pasirinktas pertraukiklis turi turėti tinkamą tos sistemos pertraukimo galimybę.
| Parametras | Ką Tai Reiškia | Kodėl tai svarbu |
|---|---|---|
| 6kA | Nominali trumpojo jungimo galia | Nustato, ar pertraukiklis gali saugiai nutraukti nurodytą gedimo srovės lygį |
| Nominali srovė (in) | Įprasta MCB srovės vertė | Turi derėti su laidininko pajėgumu ir numatoma apkrova |
| Nominali įtampa (Ue) | Darbinė įtampa programai | Turi būti suderinamas su elektros sistema |
| Kelionės kreivė | Apibrėžia momentinį magnetinio suveikimo diapazoną | Padeda išvengti nemalonaus užkliuvimo išlaikant apsaugą nuo gedimų |
| Lenkų skaičius | Įjungtų/apsaugotų laidininkų skaičius | Turi atitikti grandinės konfigūraciją |
Gamintojo specifikacijos iliustruoja, kad 6 kA MCB yra prieinami įvairioms srovės vardinėms ir įtampos konfigūracijoms, įskaitant įprastas 230 V ir 400 V kintamosios srovės paskirstymo sistemas.
Kaip miniatiūrinis kintamosios srovės grandinės pertraukiklis apsaugo grandinę?
Tipiškas MCB sujungia šiluminės ir magnetinės apsaugos mechanizmus. Šios dvi funkcijos sprendžia skirtingas elektros problemas.
- Šiluminė apsauga:Nuolatinė perkrova šildo bimetalinį elementą. Kai temperatūra pasiekia veikimo slenkstį, mechanizmas atleidžia ir atidaro grandinę.
- Magnetinė apsauga:Didelė trumpojo jungimo srovė sukuria stiprų magnetinį efektą, kuris įjungia momentinio suveikimo mechanizmą, greitai atjungiant grandinę.
- Rankinis perjungimas:MCB paprastai galima perjungti rankiniu būdu, kad grandinė būtų izoliuota atliekant techninės priežiūros ar montavimo darbus.
Dėl šio derinio MCB tinka grandinėms, kuriose reikia šalinti ir ilgalaikes perkrovas, ir staigius trumpojo jungimo gedimus. Šiuolaikiniai MCB gaminiai dažniausiai derina šiluminį ir magnetinį išleidimą ir gali turėti B, C arba D charakteristikas, priklausomai nuo numatomos apkrovos.
Kokius techninius parametrus pirkėjai turėtų patikrinti?
Pirkėjai dažnai sutelkia dėmesį į dabartinį įvertinimą ir kainą, o nežiūrėdami į kitus parametrus. Kad projekto specifikacija būtų patikima, kartu reikia patikrinti šias charakteristikas.
| Specifikacija | Tipiškas svarstymas | Pirkėjo patikros punktas |
|---|---|---|
| Pertraukimo pajėgumas | 6kA | Patvirtinkite, kad ji yra pakankama būsimai gedimo srovei |
| Nominali srovė | Priklauso nuo programos | Suderinti su apkrova ir laidininko pajėgumu |
| Nominali įtampa | Įprastos kintamosios srovės paskirstymo įtampos | Suderinkite sistemos įtampą |
| Dažnis | Paprastai nurodomas 50/60 Hz | Patvirtinkite suderinamumą su vietiniu tinklu |
| Kelionės charakteristika | B/C/D | Suderinkite kreivę pagal apkrovos įsiveržimo charakteristikas |
| Stulpo konfigūracija | 1P, 1P+N, 2P, 3P, 4P, priklausomai nuo gaminio | Suderinkite laidų išdėstymą |
| Montavimas | DIN bėgis yra įprastas | Patvirtinkite suderinamumą su skirstomuoju skydu |
| Standartai | IEC/EN 60898-1 arba kitas taikomas standartas | Jei reikia, paprašykite techninės dokumentacijos ir sertifikavimo |
Įspūdingų gamintojų gaminio dokumentuose šie parametrai paprastai pateikiami kartu, o ne lūžio geba traktuojama kaip atskira specifikacija.
Kaip B, C ir D kelionės kreivės veikia pasirinkimą?
Kelionės kreivė yra vienas iš svarbiausių sprendimų nurodant MCB. Laiškas apibūdina apytikslį diapazoną, kuriame veikia momentinis magnetinis atleidimas, palyginti su pertraukiklio vardine srove.
| Kreivė | Tipiškas magnetinio išjungimo diapazonas | Tipiškas taikymas |
|---|---|---|
| B | 3–5 × In | Mažos apkrovos, apšvietimas, varžinės grandinės |
| C | 5–10 × In | Bendrosios paskirties ir vidutiniškai indukcinės apkrovos |
| D | 10–20 × In | Didesnės įjungimo apkrovos, pvz., tam tikri varikliai ir transformatoriai |
Šie diapazonai dažniausiai siejami su IEC 60898-1 MCB charakteristikomis.
Pavyzdžiui, jei variklis sukuria laikiną paleidimo srovę, kelis kartus didesnę už įprastą darbinę srovę, labai jautri kreivė gali be reikalo suveikti paleidimo metu. C kreivės arba D kreivės įtaisas gali būti tinkamesnis, priklausomai nuo įrangos ir visos grandinės konstrukcijos.
Kur dažniausiai naudojami 6 kA kintamosios srovės miniatiūriniai grandinės pertraukikliai?
6 kA kintamosios srovės miniatiūrinis grandinės pertraukiklis gali būti tinkamas daugeliui žemos įtampos programų, kai tikrasis gedimo lygis, įtampa, srovė ir įrengimo reikalavimai atitinka įrenginio specifikacijas.
- Gyvenamasis paskirstymas:apšvietimo grandinės, kištukinių lizdų grandinės, buitiniai prietaisai ir šakų grandinės.
- Komerciniai pastatai:biuro skirstomieji skydai, apšvietimo sistemos, mažmeninės prekybos patalpos ir nedidelės įrangos grandinės.
- Pramoniniai valdymo skydai:pagalbinės grandinės, valdymo įranga, maži varikliai ir kitos tinkamos žemos įtampos apkrovos.
- Statybos paslaugos:Su ŠVOK susijusios pagalbinės grandinės, siurbliai, apšvietimas ir bendras elektros energijos paskirstymas, kai atitinka specifikacijas.
- Elektros paskirstymo spintos:atšakų apsaugos ir modulinės paskirstymo sistemos.
Faktinis pritaikymas visada turi būti patikrintas pagal gamintojo gaminio dokumentus ir įrengimo reikalavimus. Niekada neturėtų būti manoma, kad 6 kA vertė būtų tinkama bet kokiai elektros aplinkai.
Kokių problemų gali padėti tinkamas MCB?
Vienas didžiausių susirūpinimą keliančių klausimų perkant yra ne tik tai, ar pertraukiklis veikia, bet ir ar jis nuosekliai veikia tokiomis sąlygomis, kurioms buvo pasirinktas.
1. Nuolatinė perkrova
Grandinė, kurioje per ilgai teka per didelė srovė, gali sukelti laidininko įkaitimą ir priešlaikinį įrangos gedimą. Šiluminis atleidimas skirtas reaguoti į nuolatines perkrovos sąlygas.
2. Trumpojo jungimo žala
Tinkama pertraukimo galia leidžia MCB nutraukti per didelę gedimo srovę neviršijant nurodyto įrenginio pertraukimo galimybės.
3. Triukšmas
Netinkama išjungimo kreivė gali sukelti nereikalingų pertraukų, kai įranga paleidžiama. B, C arba D charakteristikų suderinimas su apkrova padeda išspręsti šią problemą.
4. Sunki priežiūra
Modulinis MCB gali užtikrinti patogų rankinį izoliavimą, padėdamas elektrikams identifikuoti ir dirbti su atskiromis grandinėmis, nebūtinai išjungiant visos paskirstymo sistemos.
5. Pirkimo neapibrėžtumas
B2B projektuose dėl neišsamių techninių specifikacijų gali atsirasti netinkamų produktų, uždelsti patvirtinimai arba pakeitimo išlaidos. Aiškus gaminio duomenų lapas ir apibrėžti techniniai parametrai sumažina šią riziką.
Kaip pirkėjai gali pasirinkti tinkamą 6 kA MCB?
Praktinį atrankos procesą galima suskirstyti į kelis etapus. Tai padeda inžinieriams ir pirkimo komandoms išvengti gaminio pasirinkimo tik pagal katalogo pavadinimą.
-
Nustatykite sistemos įtampą.
Patvirtinkite vardinę kintamosios srovės įtampą ir tai, ar taikymas yra vienfazis, ar trifazis. -
Apskaičiuokite arba patvirtinkite projektinę srovę.
MCB vardinė srovė turėtų būti suderinta su numatoma grandinės apkrova ir leistina laidininko srove. -
Nustatykite numatomą trumpojo jungimo srovę.
Patikrinkite esamą gedimo srovę montavimo vietoje ir įsitikinkite, kad pasirinkta 6kA pertraukimo galia yra pakankama. -
Įvertinkite apkrovos įsiveržimą.
Nustatykite, ar grandinėje yra variklių, transformatorių, talpinės įrangos, perjungimo maitinimo šaltinių ar kitų apkrovų, kurios sukuria didelę paleidimo srovę. -
Pasirinkite atitinkamą kelionės kreivę.
Pasirinkite B, C arba D atsižvelgdami į faktinę apkrovą ir apsaugos reikalavimus, o ne paprasčiausiai pasirinkę dažniausiai pasitaikančią parinktį. -
Pasirinkite polių konfigūraciją.
Patvirtinkite, ar projektui reikia 1P, 1P+N, 2P, 3P, 3P+N ar kitos konfigūracijos, kurią palaiko gaminių serija. -
Patikrinkite standartus ir dokumentus.
Paprašykite atitinkamo duomenų lapo, bandymų informacijos, sertifikatų, matmenų brėžinių ir montavimo instrukcijų. -
Patikrinkite skydelio suderinamumą.
Patikrinkite DIN bėgio matmenis, gnybtų išdėstymą, laidų diapazoną, priedus ir laisvą montavimo vietą.
- □ Patvirtinta vardinė įtampa
- □ Patvirtinta vardinė srovė
- □ Patikrinta 6kA pertraukimo galia
- □ B/C/D kreivė parinkta pagal apkrovą
- □ Patvirtinta poliaus konfigūracija
- □ Patvirtintas taikomas standartas
- □ Matmenys ir tvirtinimas ant DIN bėgio patikrinti
- □ Reikalaujama sertifikavimo ir bandymo dokumentų
- □ Darbo aplinka peržiūrėta
- □ Apsvarstytas derinimas su apsauga prieš srovę / pasroviui
Dažnos atrankos klaidos, kurių reikia vengti
Net jei pagrindinės specifikacijos atrodo teisingos, įdiegus keletą klaidų gali kilti problemų.
| Klaida | Galima problema | Geresnė praktika |
|---|---|---|
| Renkantis tik pagal srovės stiprumą | Kiti kritiniai parametrai gali nesutapti | Kartu įvertinkite įtampą, kreivę, pertraukimo galią, polius ir standartus |
| Darant prielaidą, kad kiekvienas 6 kA pertraukiklis yra keičiamas | Skirtingi gaminiai gali turėti skirtingus matmenis ir veikimo specifikacijas | Palyginkite visus duomenų lapus |
| Naudojant neteisingą kelionės kreivę | Nemalonus užkliuvimas arba netinkamas pritaikymas | Įvertinkite faktinį apkrovos įsiveržimą |
| Galimos gedimo srovės ignoravimas | Pertraukimo galia gali būti nepakankama | Patikrinkite gedimo lygį montavimo vietoje |
| Žvilgsnis į laidininko koordinavimą | Apsauga gali netinkamai atitikti laidų sistemą | MCB reitingą suderinkite su laidininko talpa |
| Pirkimas be dokumentų | Gali būti sunku patvirtinti ir įdiegti | Prieš pirkdami paprašykite techninių ir atitikties dokumentų |
Tinkamas vardinės srovės, laidininko talpos, išjungimo charakteristikos ir gedimo lygio koordinavimas yra labai svarbus patikimam MCB parinkimui.
Kodėl verta dirbti su patyrusiu MCB gamintoju?
Didelės apimties pirkimų, OEM projektų, platinimo partnerysčių ir elektros skydų gamybos atveju produkto kokybė yra tik vienas dalykas. Pirkėjams taip pat reikia nuoseklių specifikacijų, stabilios gamybos, reaguojančios techninės komunikacijos ir projekto patvirtinimą patvirtinančių dokumentų.
Shanghai DaDa Electric Co., Ltd.gali būti laikomas gamybos partneriu klientams, ieškantiems miniatiūrinių automatinių jungiklių sprendimų ir susijusių žemos įtampos elektros apsaugos produktų. B2B pirkėjams naudingiausias tiekėjo vertinimas turėtų būti sutelktas į išmatuojamą techninę informaciją, o ne į rinkodaros teiginius.
- Aiškios produkto specifikacijos ir techniniai parametrai
- Apibrėžti vardinės srovės ir įtampos diapazonai
- Galimi lūžio galios variantai
- Kelionės kreivės informacija skirtingoms apkrovos sąlygoms
- Gaminio brėžiniai ir montavimo informacija
- Taikomi sertifikavimo ir atitikties dokumentai
- Stabilios gamybos ir kokybės kontrolės procedūros
- Techninė komunikacija dėl specifinių projekto reikalavimų
- OEM / ODM palaikymas, kai taikoma
Importuotojams ir elektros platintojams šie veiksniai gali būti ypač svarbūs, kai gaminius reikia integruoti į skirtingas paskirstymo sistemas arba parduoti keliose rinkose.
Dažnai užduodami klausimai
6kA reiškia vardinę trumpojo jungimo pertraukimo galią atitinkamomis bandymo sąlygomis. Jis atitinka 6000 amperų ir neturėtų būti painiojamas su įprasta MCB vardine srove.
Ne. Tinkamumas priklauso nuo numatomos trumpojo jungimo srovės, sistemos įtampos, vardinės srovės, išjungimo charakteristikos, polių konfigūracijos, įrengimo sąlygų ir taikomų taisyklių. Prieš pasirenkant pertraukiklį, reikia patikrinti esamą gedimo srovę.
Du skaičiai apibūdina skirtingus parametrus. 6kA yra trūkimo galia, o 6A yra vardinė srovės vertė. Pertraukiklis gali turėti 6 A vardinę srovę ir 6 kA pertraukimo galią.
Jie nustato skirtingas momentines magnetinio suveikimo charakteristikas. Pagal IEC 60898-1 B paprastai siejamas su maždaug 3–5 kartus didesne vardine srove, C – maždaug 5–10 kartų, o D – su maždaug 10–20 kartų.
Varikliai gali turėti didelę paleidimo srovę, todėl C arba D charakteristikos gali būti tinkamos, atsižvelgiant į variklį ir grandinę. Galutiniam pasirinkimui reikia atsižvelgti į paleidimo srovę, gedimo srovę, kabelio varžą ir derinimą su kitais apsauginiais įtaisais.
Ne automatiškai. Jei numatoma trumpojo jungimo srovė viršija vardinę pertraukiklio galią, 6 kA įtaisas gali būti netinkamas. Pertraukiklis turi būti parinktas pagal gedimo lygį ir taikomus montavimo reikalavimus.
Pirkėjai paprastai turėtų paprašyti išsamaus duomenų lapo, techninių specifikacijų, matmenų brėžinių, montavimo instrukcijų, taikomų bandymų ar sertifikavimo dokumentų ir atitinkamų gaminio standartų. Dėl konkrečių projekto reikalavimų gali prireikti papildomų dokumentų.
Gamybos partijų nuoseklumas, atsekamumas, techninė dokumentacija, kokybės kontrolė, pristatymo galimybės ir techninė pagalba po pardavimo gali turėti didelės įtakos bendroms B2B elektros projekto sąnaudoms ir patikimumui.
Sukurkite patikimesnį grandinės apsaugos sprendimą
Pasirinkus a6 kA kintamosios srovės miniatiūrinis grandinės pertraukiklisturėtų prasidėti nuo paraiškos elektros sąlygų, o ne vien nuo produkto etiketės. Nominali srovė, pertraukimo galia, išjungimo kreivė, įtampa, polių konfigūracija, montavimo aplinka ir techninė dokumentacija – visa tai prisideda prie patikimo apsaugos sprendimo.
Jei perkate MCB elektros paskirstymo projektams, valdymo skydams, komerciniams pastatams, gyvenamosioms patalpoms arba didmeniniam paskirstymui,Shanghai DaDa Electric Co., Ltd.gali padėti įvertinti tinkamas produkto specifikacijas pagal jūsų projekto reikalavimus.
Reikia techninių specifikacijų, informacijos apie produktą arba palaikymo masinio pirkimo projektui?Susisiekite su mumisaptarti jūsų prašymą ir rasti tinkamą miniatiūrinio grandinės pertraukiklio sprendimą.
