Praktinis formuotų korpusų grandinės pertraukiklių vadovas

2026-08-25 0 Palikite man žinutę

Kas yra MCCB?

MCCB -suformuotas korpuso grandinės pertraukiklis— yra žemos įtampos apsauginis įtaisas, kuris automatiškai atjungia grandinę, kai nustato perkrovos ar trumpojo jungimo sąlygas. Skirtingai nuo saugiklio, jį galima nustatyti iš naujo ir pakartotinai naudoti po kelionės. Formuoto korpuso viduje termomagnetinis suveikimo mechanizmas atlieka du darbus: terminis elementas reaguoja į nuolatinę perkrovą, o magnetinis elementas akimirksniu reaguoja į trumpojo jungimo gedimus. Rezultatas – apsauga, kuri atitinka tikrosios elektros apkrovos elgesį.

Kada pasirinkti MCCB: pagrindinius įeinančius tiektuvus, trifazius skirstomuosius skydus, dideles variklio grandines arba bet kurį tašką, kuriame numatoma trumpojo jungimo srovė viršija tai, ką gali nutraukti MCB.

Kai pakanka MCB: galutinės subgrandinės su nedidelėmis apkrovomis ir mažu gedimų lygiu – gyvenamosios plokštės, apšvietimo ir lizdų grandinės.

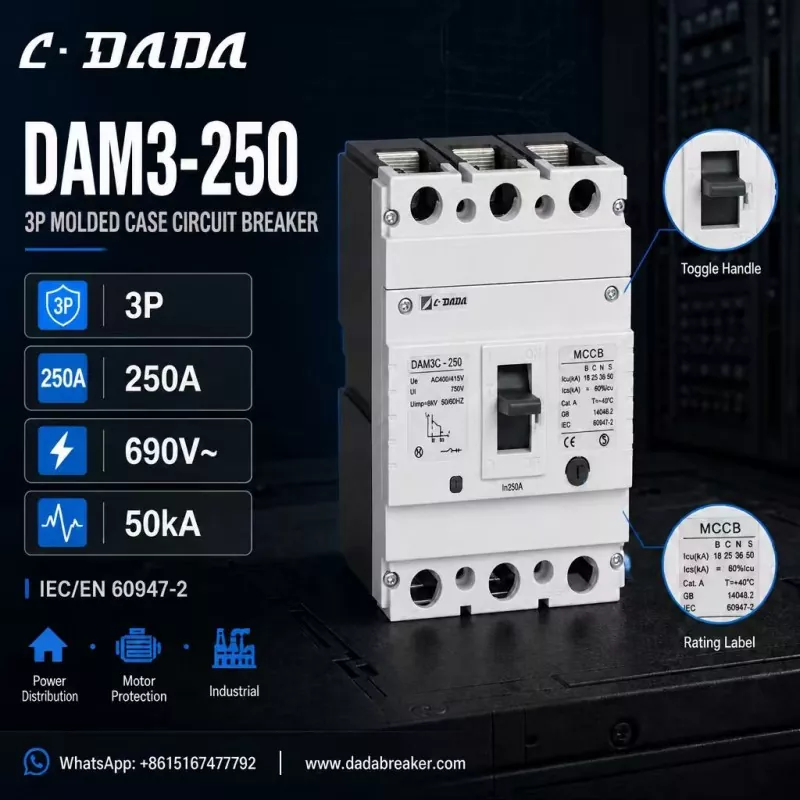

250A three-pole MCCB

Kaip pasirinkti tinkamą MCCB

Nominali srovė (in)

1. — suderinti nuolatinę apkrovą ir palikti vietos variklio paleidimo srovėms.

Pertraukimo geba (Icu / Ics)

2. — turi būti didesnė už numatomą trumpojo jungimo srovę įrengimo vietoje. Kuo didesnis gedimo lygis, tuo didesnio Icu jums reikia.

lenkai

3. — 3P trifazėms sistemoms, 4P, kur reikia atjungti ir nulinę.

Įtampos nominalai

4. — patikrinti sistemos vardinę darbinę įtampą (Ue), izoliacijos įtampą (Ui) ir impulsų atsparumą (Uimp).

Standartai ir sertifikavimas

5. — IEC/EN 60947-2 atitiktis ir CE ženklas yra tarptautinių projektų pagrindas.

Taikymas

6. — variklio apsaugai, elektros paskirstymui ir pramoniniams įrenginiams gali būti reikalingi skirtingi rėmo nominalai ir išjungimo charakteristikos.

Kaip atrodo gerai nurodytas 250A MCCB:

Norėdami tai padaryti, apsvarstykite C·DADA Electric DAM3-250 – 250A trijų polių MCCB, iliustruojantį, ko ieškoti šios klasės įrenginiuose:

3P konfigūracija

● su 250A vardine srove (In), tinka trifazėms skirstomosioms plokštėms

Įtampos nominalai:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Pertraukimo galia iki 50kA

● — 18 / 25 / 36 / 50 kA Icu B / C / N / S variantuose, kad montuotojai galėtų suderinti gedimų lygius skirtinguose tinklo taškuose

IEC/EN 60947-2 ir GB 14048.2 atitikimas

● Pažymėtas CE ženklu, su aiškia įjungimo/išjungimo svirtimi, kad būtų galima matyti veikimo būseną

● Sukurtas elektros paskirstymui, variklio apsaugai ir pramoniniam naudojimui

Šios specifikacijos logika: 250 A, 3 polių rėmas su 50 kA klasės pertraukimo galia patenkina daugumą skydų statytojo ir rangovo poreikių – nuo pagrindinių skirstomųjų plokščių iki variklių tiekimo grandinių, o keli Icu variantai leidžia jums pritaikyti tinkamo dydžio išlaidas, palyginti su faktiniais gedimų lygiais.

Pasirinkimo rekomendacija

● Galutinėms grandinėms iki ~125A su mažu gedimų lygiu MCB yra ekonomiškas pasirinkimas.

● Pagrindiniam paskirstymui, variklio apsaugai ir pramoniniams skirstomiesiems įrenginiams pasirinkite MCCB, kurios pertraukimo galia viršija numatomą įrenginio trumpojo jungimo srovę.

● Jei kyla abejonių, padidinkite pertraukimo pajėgumą viena klase: sąnaudų skirtumas yra mažas, o apsaugos skirtumas gali būti skirtumas tarp nedidelio gedimo ir didelio gedimo.

Dažnai užduodami klausimai

K: Kas yra MCCB?

A: Asuformuotas korpuso grandinės pertraukiklisyra atstatomas žemos įtampos apsauginis įtaisas, atjungiantis grandinę esant perkrovai arba trumpajam jungimui, skirtas didesnėms srovėms ir gedimų lygiams nei miniatiūrinis grandinės pertraukiklis.

K: Ką reiškia Icu MCCB?

A: Icu yra didžiausia trumpojo jungimo galia – maksimali gedimo srovė, kurią gali nutraukti pertraukiklis. Ics yra paslaugos nutraukimo pajėgumas, lygis, kurį jis gali pakartotinai nutraukti ir toliau veikti.

Kl .: Kaip pasirinkti MCCB pertraukimo pajėgumą?

A: Pasirinkite Icu vertę, didesnę nei numatoma trumpojo jungimo srovė montavimo vietoje. Skirstymo plokštėms, turinčioms didelę transformatoriaus galią arba ilgus pramoninius tiektuvus, paprastai reikia 36–50 kA klasės įrenginių.

Kl .: Kas yra DAM3-250 MCCB?

A: DAM3-250 yra 250A trijų polių korpusinis C·DADA Electric grandinės pertraukiklis, kurio vardinė įtampa iki 690V, o pertraukimo galia iki 50kA, skirtas elektros paskirstymui, variklio apsaugai ir pramoniniam naudojimui.
