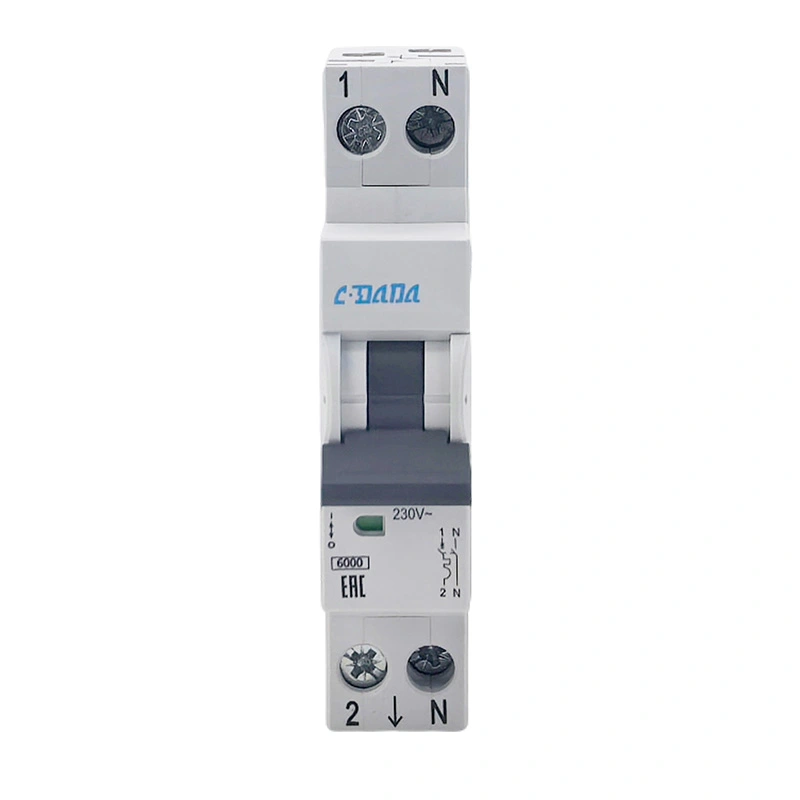

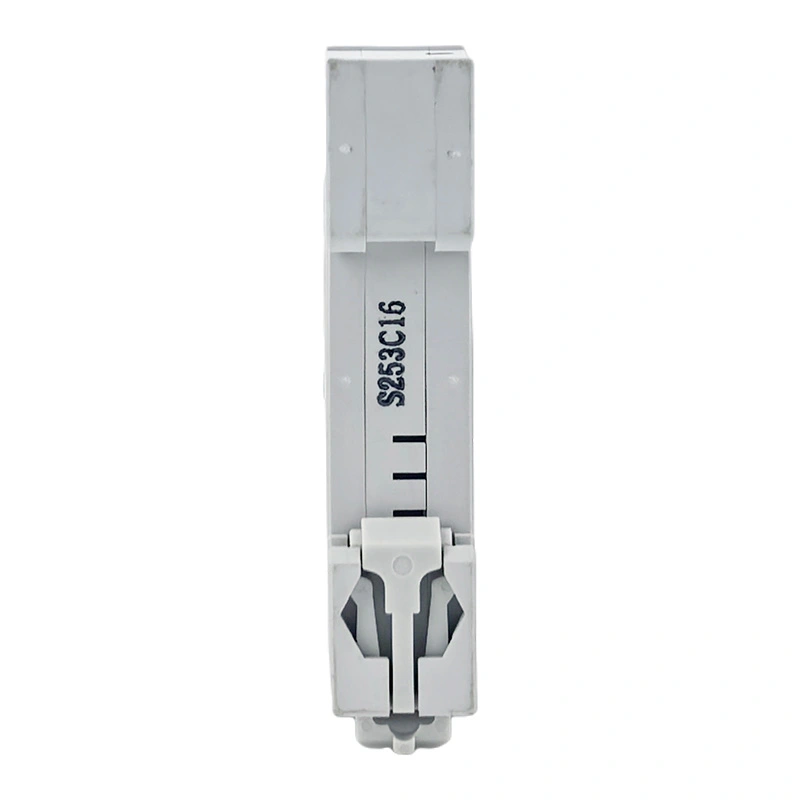

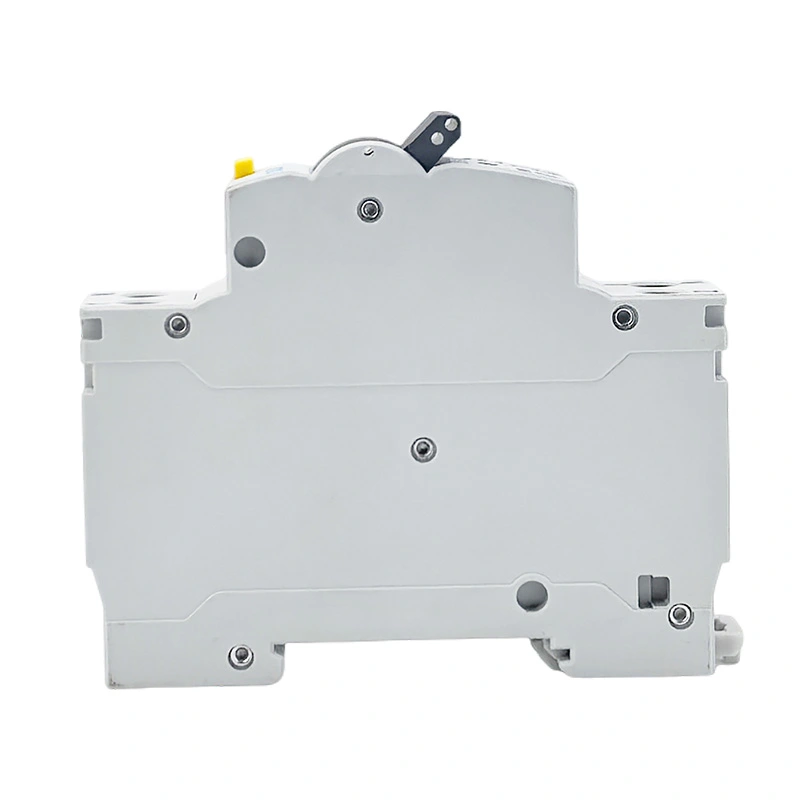

Miniatiūrinis grandinės pertraukiklis DPN 6KA

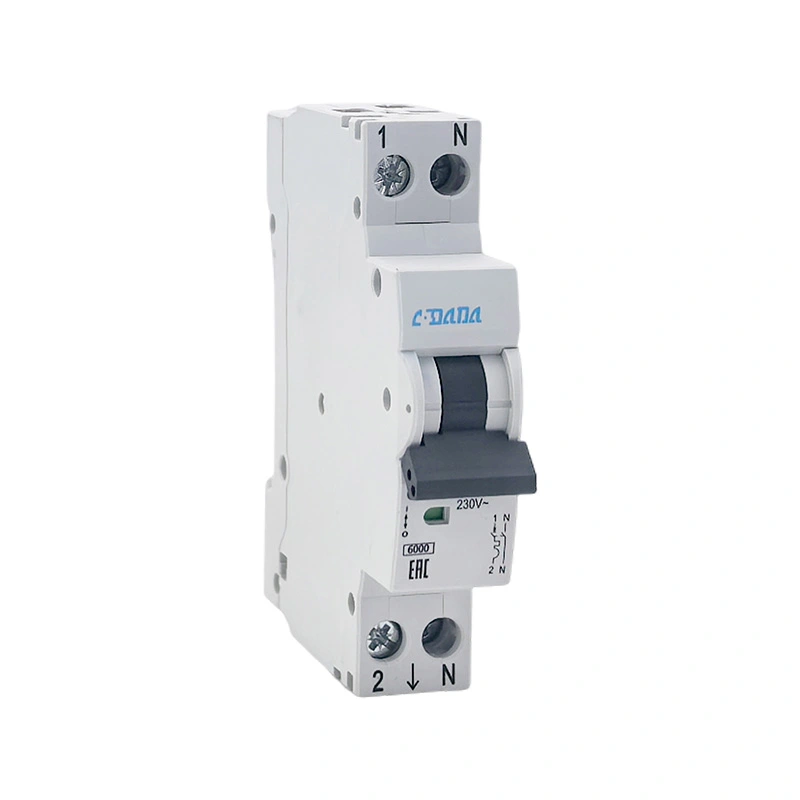

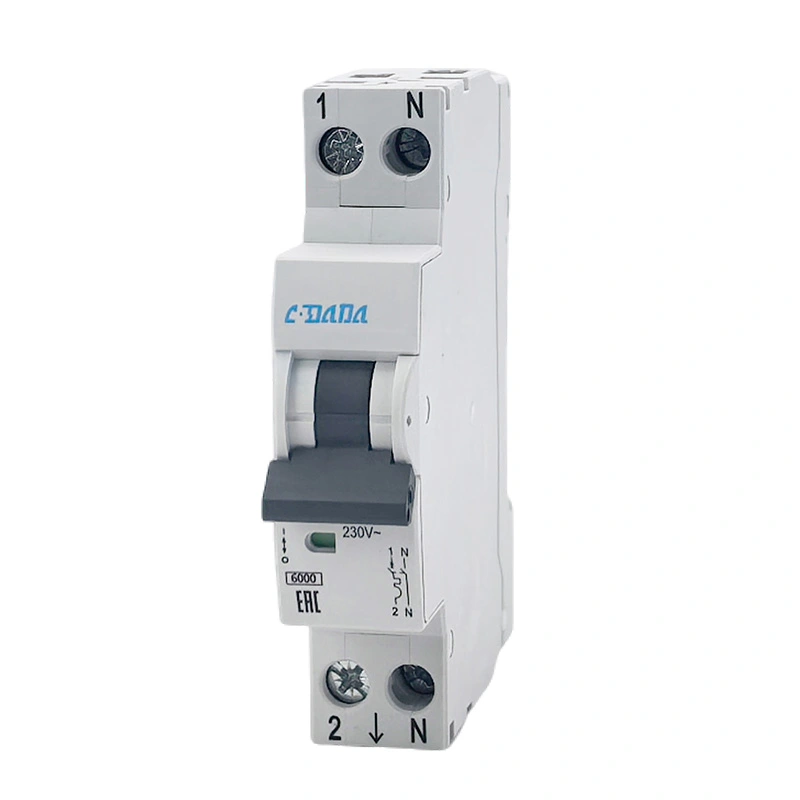

CDADA DAB7N miniatiūrinis grandinės pertraukiklis DPN 6KA yra profesionalus 1P+N dviejų pertraukų miniatiūrinis grandinės pertraukiklis, kurį nepriklausomai sukūrė Shanghai DADA Electric, patikimas gamintojas, turintis daugiau nei 40 metų patirtį. Didelė 6 kA pertraukimo galia, sinchroninis veikimas ir N polių „pirmiausia laužyk, vėliau“ konstrukcija efektyviai pagerina lanko gesinimo efektyvumą ir saugiai apsaugo grandines bei įrangą. Plačiai naudojamas paskirstymo dėžutėse, namų dekoravimui, komerciniam elektros energijos tiekimui ir apšvietimo grandinėms, tai yra pirmasis pasaulinių pirkėjų, platintojų ir OEM klientų pasirinkimas.

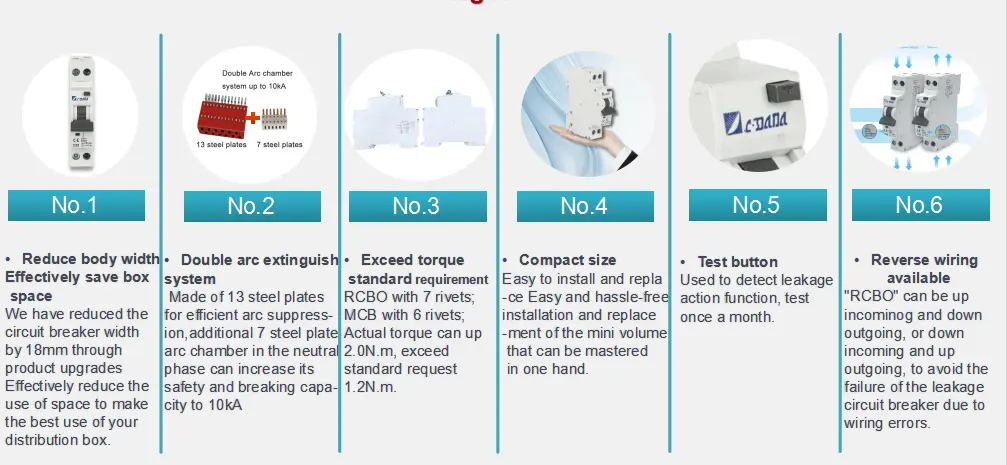

Kokie yra MCB DPN 6KA pranašumai?

★ 1P+N DPN struktūra, dvigubi lūžio taškai, saugesnis ir patikimesnis

★ N polius daro pirmą ir lūžta vėliau, padidina lanko laužymo gebą

★ 6kA tikroji pertraukimo galia, stipri apsauga nuo trumpojo jungimo

★ Kompaktiškas 17,8 mm plotis, taupo vietą spintelėje

★ Galimos B/C išjungimo kreivės įvairioms apkrovoms

★ IP20 apsaugos klasė, saugu liesti

★ Platus laidų diapazonas: 1–25 mm² lankstus kabelis

★ Montavimas ant DIN bėgelio, greitas ir stabilus montavimas

★ Atsparumas aukštai ir žemai temperatūrai: -25 ℃ ~ + 50 ℃

★ Ilgas mechaninis tarnavimo laikas iki 20 000 kartų

Programos

CDADA miniatiūrinis grandinės pertraukiklis DPN 6KA yra plačiai naudojamas:

★ Gyvenamieji pastatai, butai, vilos, namų apdaila

★ Biurai, parduotuvės, viešbučiai, mokyklos, ligoninės

★ Apšvietimo grandinės, elektros lizdai, maža elektros įranga

★ Buitinė technika: vandens šildytuvai, kondicionieriai, elektriniai šildytuvai

★ Senos grandinės rekonstrukcija ir paskirstymo dėžės atnaujinimas

★ Komercinės ir civilinės žemos įtampos elektros paskirstymo sistemos

Techninių parametrų lentelė

Kontūro matmenys

★ Ilgis: 82,5 mm

★ Aukštis: 73,2 mm

★ Plotis: 17,8 mm (standartinis 1 modulio plotis)

★ Tvirtinimas: 35mm DIN bėgelis

★ Laidai: tinka 1–25 mm² lanksčiam/standžiam kabeliui

★ Šynų storis: 0,8–2mm

Standartiniai testavimo elementai

★ 1,13 Atliekant bandymą, kuriame nėra užkliuvimo (≥ 1 valanda)

★ 1,45 išjungimo testas (< 1 valanda)

★ 2,55 Perkrovos bandymas

★ Magnetinio momentinio išjungimo testas (3 in/5 in B/C kreivei)

★ Dielektrinio atsparumo įtampos bandymas

★ Temperatūros kilimo bandymas

★ Trumpojo jungimo galios bandymas (6kA)

★ Mechaninis ir elektrinis gyvavimo laikas

★ Aukštos ir žemos temperatūros veikimo bandymas

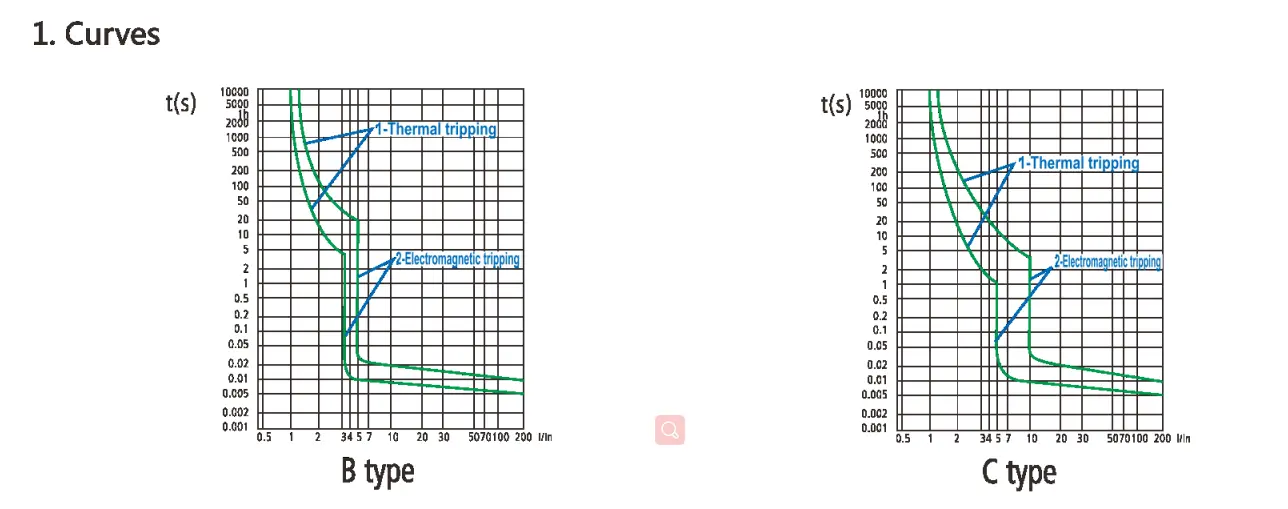

Išjungimo charakteristikų kreivės

IEC 60898-1

Magnetinis atleidimas

Kai įvyksta trumpasis jungimas, momentinis išjungimas pasiekiamas magnetu su geležine šerdimi. Pagal IEC60898 standartą šį gaminį galima suskirstyti į tris tipus: B, C ir D.

Terminis išleidimas

●Kai grandinėje atsiranda perkrova, grandinės pertraukiklio bimetalinė juostelė dėl karščio sulinks, todėl atsijungs kontaktai ir dėl to įvyks terminis išjungimas;

●IEC standartas apibrėžia išjungimo laiko intervalą skirtingoms perkrovos srovėms;

●Referencinė bandymo aplinkos temperatūra yra 30 °C.

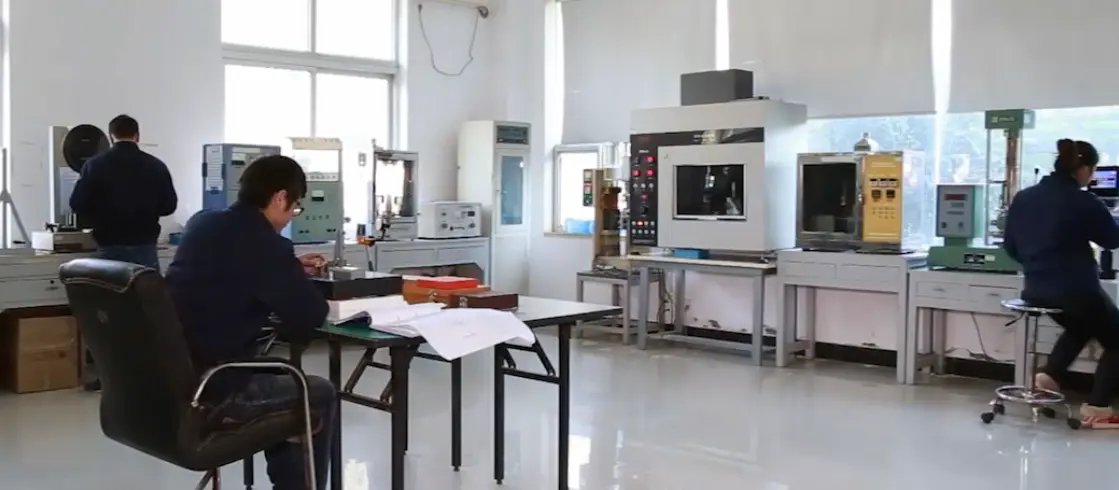

Kokybės kontrolės procesas

1. Žaliavų įvežimo patikrinimas ir sertifikavimo patikra

2. Automatinis liejimo liejimas ir tikslus metalo štampavimas

3. Pusgaminių surinkimas ir kalibravimas

4. 100 % visiško išjungimo charakteristikų bandymas

5. Atlaikyti įtampos ir izoliacijos veikimo bandymą

6. Aukštos ir žemos temperatūros senėjimo bandymas

7. Išvaizdos, matmenų ir logotipo patikrinimas

8. Galutinė pakuotė ir siuntos patikrinimas

Pakavimas ir siuntimas

★ Standartinė eksporto dėžutė su smūgiams atspariu pamušalu

★ Grupinė dėžutė supakuota, kad nesusibraižytų

★ Aiški etiketė: modelis, srovė, poliai, kiekis, sertifikatas

★ Tinka jūrų, oro ir sausumos transportui

★ Palaikykite OEM pakuotę, pasirinktinį logotipą ir etiketę

Klientų sėkmės atvejai

CDADA MCB DPN 6KA buvo eksportuotas į daugiau nei 50 šalių ir regionų:

★ Ilgalaikis masinis tiekimas Europos ir Azijos platintojams

★ Buitinės grandinės atnaujinimo projektai Artimuosiuose Rytuose ir Afrikoje

★ OEM bendradarbiavimas su gerai žinomais tarptautiniais elektros prekių ženklais

★ Energijos paskirstymo palaikymas nekilnojamojo turto vystytojams

★ Stabilūs užsakymai iš elektros rangovų ir sistemų integratorių

Kodėl verta rinktis DADA Electric?

★ Daugiau nei 40 metų profesinė patirtis grandinės pertraukiklių tyrimų ir plėtros bei gamybos srityje

★ 90% pagrindinių komponentų gaminami įmonėje, stabili kokybės kontrolė

★ ISO9001 sertifikatas, visiškai atitinka tarptautinius standartus

★ Visi sertifikatai: CE, CB, CCC ir kt.

★ Dideli gamybos pajėgumai, greitas masinių užsakymų pristatymas

★ Profesionali techninė pagalba ir aptarnavimas po pardavimo

★ Priimkite OEM ir ODM pritaikymą, kad atitiktumėte rinkos poreikius

★ Pasaulinė logistikos sistema, saugus ir punktualus pristatymas
