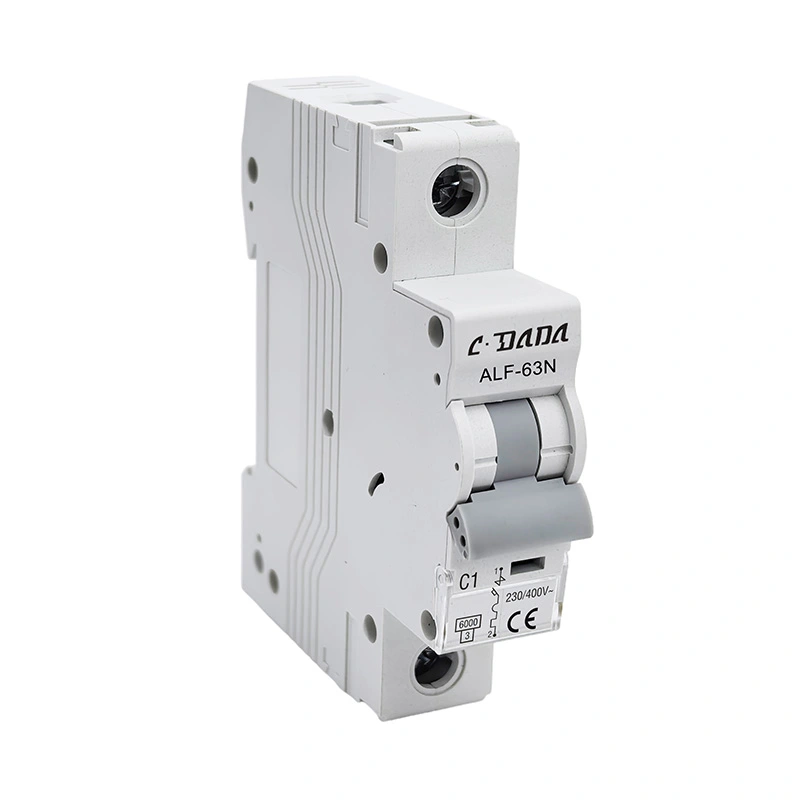

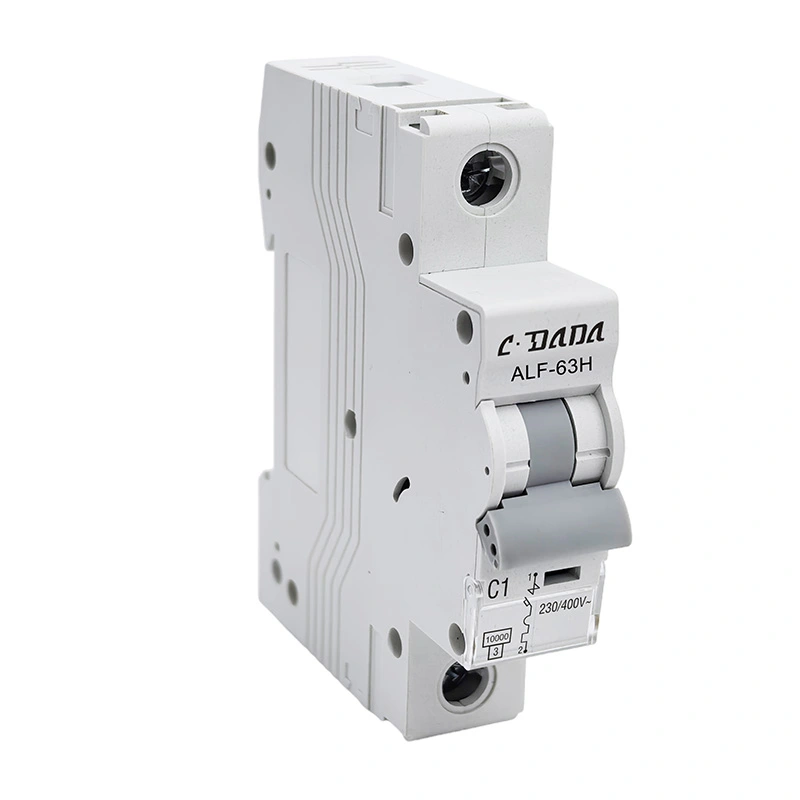

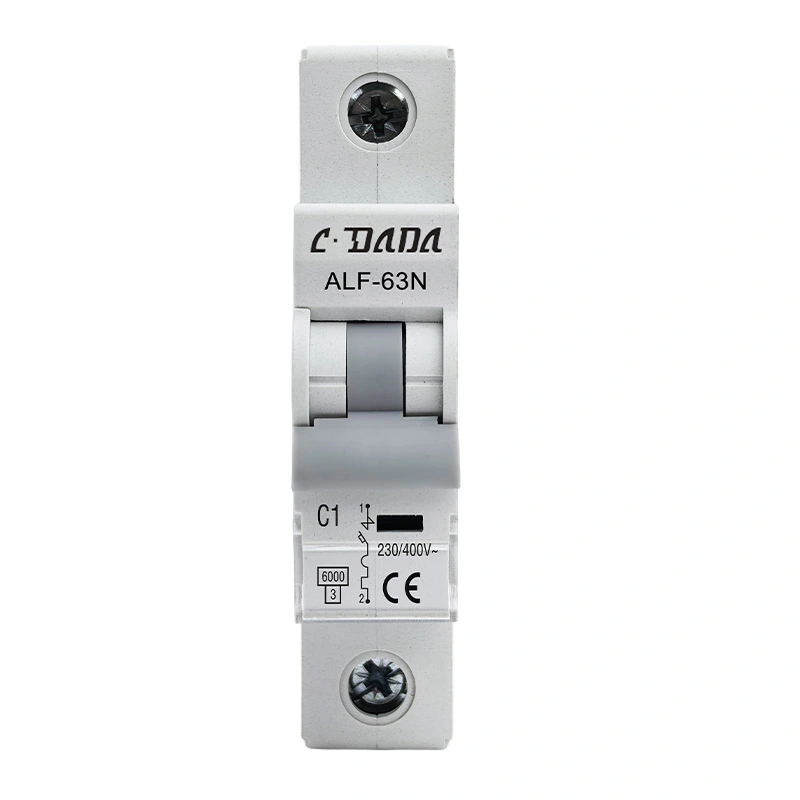

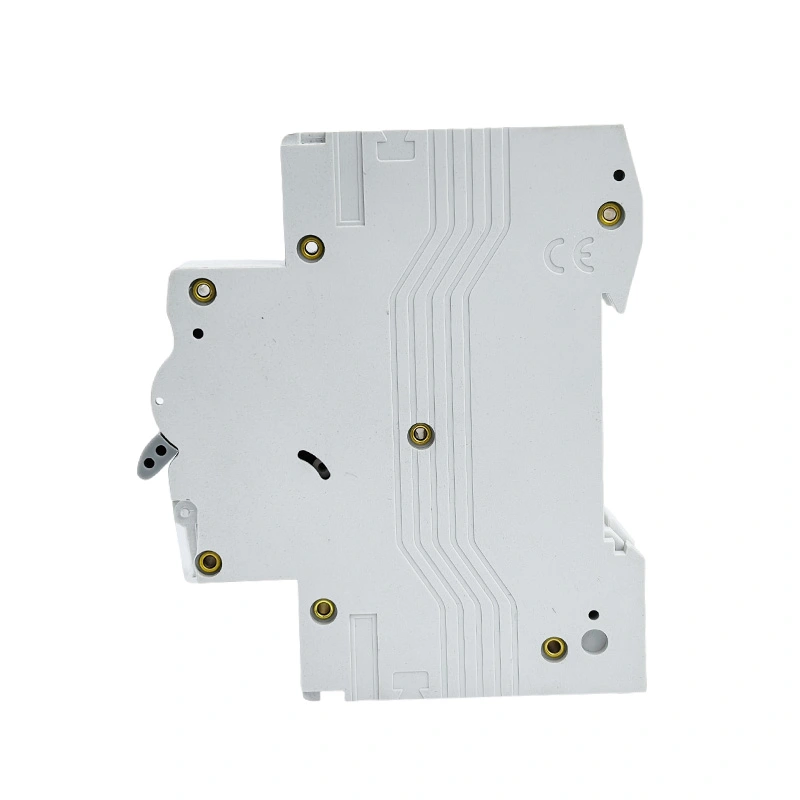

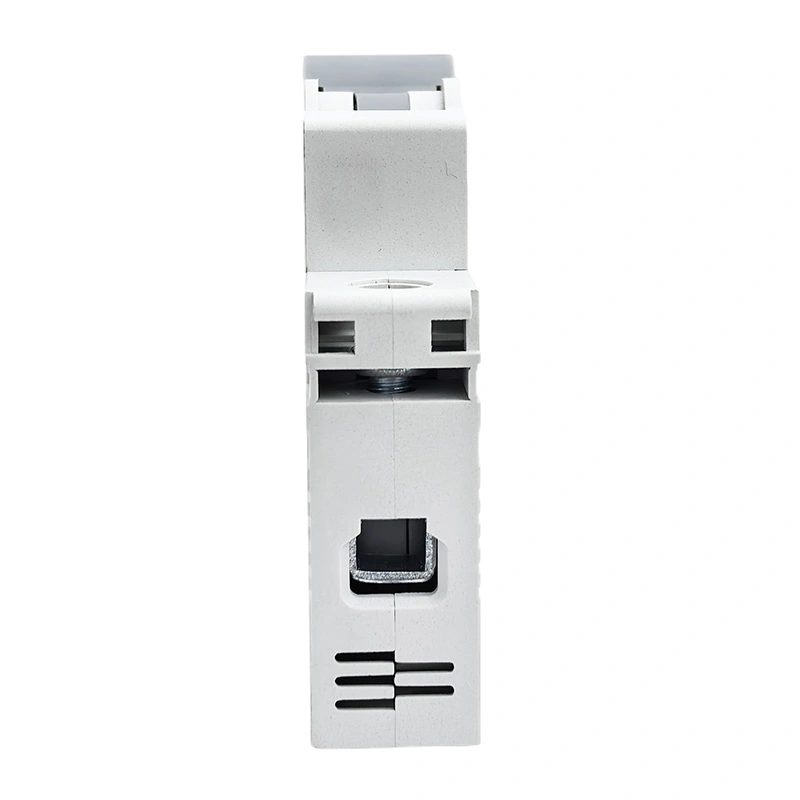

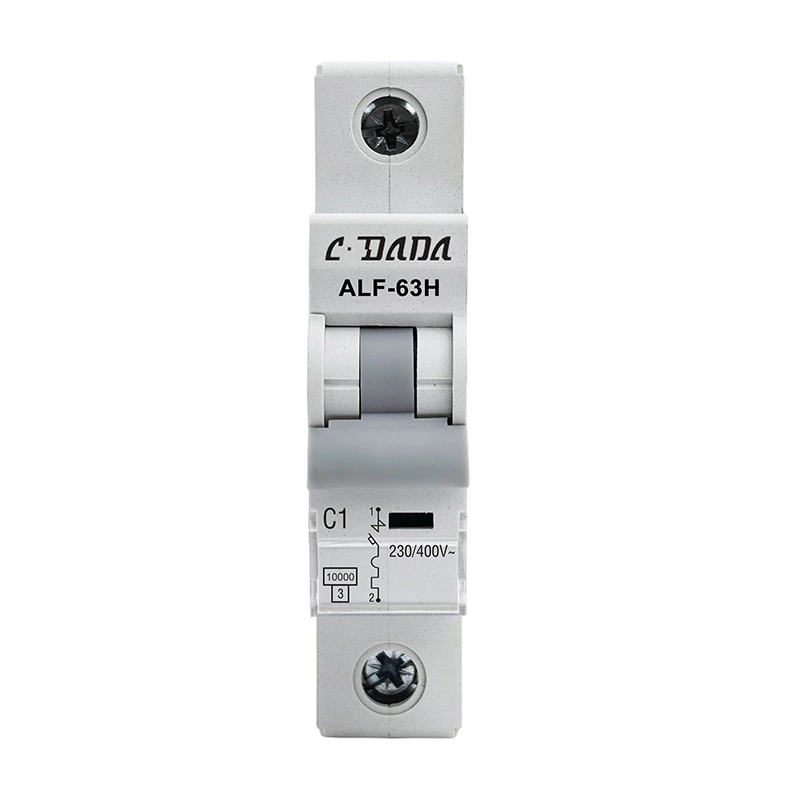

6KA 10kA miniatiūrinis grandinės pertraukiklis

ALF-63N/H serijos didelio trūkumo 6KA 10kA miniatiūrinis grandinės pertraukiklis (MCB), atitinka IEC60898 standartą, MCB pasižymi patikimu veikimu, tikslia apsaugine funkcija, trumpu atleidimo laiku ir dideliu pertraukimo pajėgumu, taip pat mažu tūriu. Jis plačiai naudojamas kontaktorių, skirstomųjų įrenginių ir elektros aparatų perkrovose.

Susisiekite su CDADA ir pasirinkite mus kaip savo gamintoją, mes galime pasiūlyti OEM/ODM paslaugas.

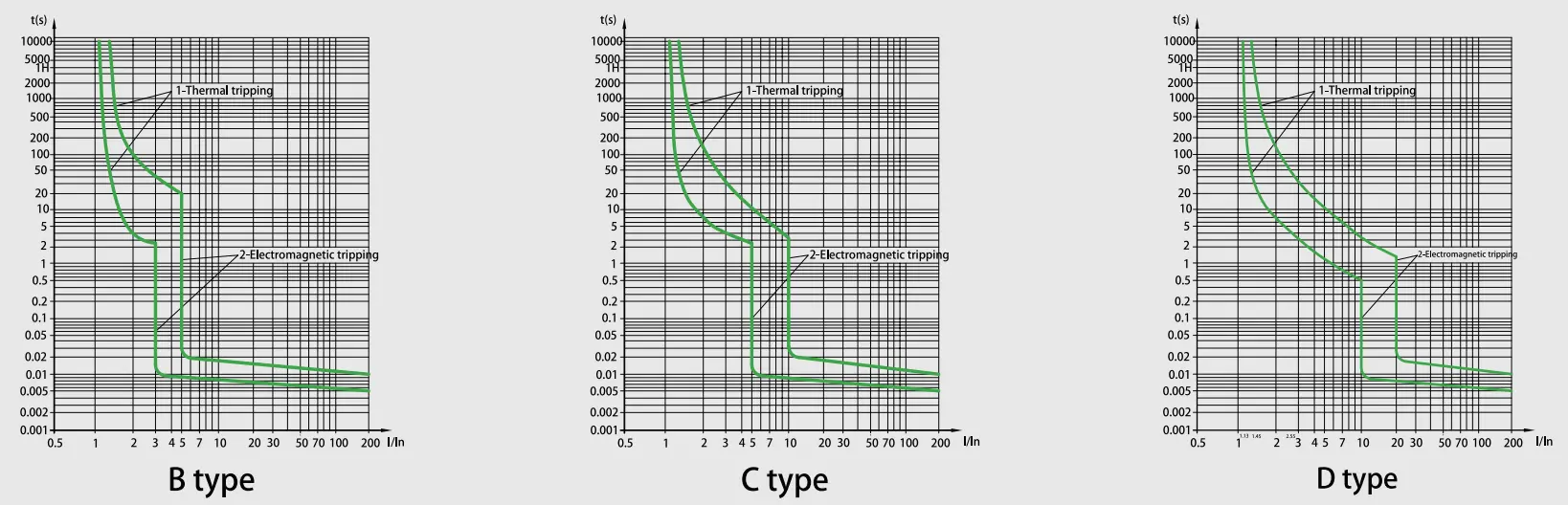

Charakteristinė kreivė

Techninė specifikacija

ALF-63N/H serijos 6KA 10kA miniatiūrinis grandinės pertraukiklis
Standartinis	EN/IEC60898-1
Pertraukimo galia (kA)	6,10
Apsauga	Apsaugo nuo perkrovos ir trumpojo jungimo
Nominali srovė(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominali įtampa (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Nominali impulsų atsparumo įtampa Uimp (kV)	4
Nominali izoliacijos įtampa Ui(V)	500
Energiją ribojantis korpusas	3
Aplinkos temperatūra (℃)	-25~+40,Maksimalus 95% drėgnumas
Šiluminio veikimo riba	1,13xln Jokio užkliuvimo per valandą
	1,45xIn Suveikimas per valandą
Magnetinis veikimas	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Stulpų skaičius	1P,1P+N,2P,3P,3P+N ir 4P
Kelionės tipas	Terminis/magnetinis išleidimas
Terminalo talpa	16 mm² lankstus arba 25 mm² standus iki 25 A
	25 mm² lankstus arba 35 mm² standus, nuo 32 A iki 63 A
Apsaugos laipsnis	IP20
Montavimas	Tvirtinamas ant 35 mm DIN bėgelio
Plotis	17,8 mm vienam stulpui

Grandinės pertraukiklio atleidimo charakteristika

NE.	Nominali išleidimo srovė (A)	Pradinė būsena	Bandymo srovė	Nurodytas laikas	Rezultatas, kurį reikia gauti	Pastabos
1	1-63	šalta būsena	1,13 colio	t≤1h	Ne kelionė
2	1-63	po ankstesnio testo	1.45ln	t<1h	kelionė	Srovės nustatymas iki nurodytos vertės pastovus per 5s
3	≤32	šalta būsena	2,55 colio	1s	kelionė
	Į>32
4	1-63	šalta būsena	3In	t≤0,1s	Ne kelionė	B tipo
			5In	t<0,1s	kelionė	B tipo
			5Į 10ln	t≤0,1s	Ne kelionė	C tipo
			10In	t<0,1s	kelionė	C tipo
			20ln	t≤0,1s	Ne kelionė	D tipo
				t<0,1s	kelionė	D tipo

Ištvermė (operacijos)

Kategorija	Veikimo ciklai	Veikimo dažnis	Nominali srovė
Elektrinė ištvermė	4000	240/val	1-32
		120/val	40-63
Mechaninė ištvermė	10000	240/val	1-63

Savybės

★ Itin didelė trumpojo jungimo pertraukimo galia

Pažangi lanko valdymo technologija užtikrina didesnį pertraukimo pajėgumą, palyginti su pramonės standartais, užtikrindama patikimą pramoninio lygio elektros sistemų apsaugą ekstremaliomis gedimų sąlygomis.

★ Dviejų režimų ryšio sąsaja

Integruotas hibridinis gnybtų dizainas palaiko ir standų šynų prijungimą, ir lankstų kabelių suspaudimą, todėl be įrankių galima pritaikyti įvairiems montavimo scenarijams ir sutrumpinti laidų prijungimo laiką 40%.

★ Energijos saugojimo mechanizmas ilgaamžiškumui

Spyruoklinė operacinė sistema su 10 000 mechaninių ciklų patvarumu ir nusidėvėjimo kompensavimo technologija

★ Pažangus kompozitinis korpusas

su šlovę slopinančiomis, karščiui atspariomis ir impulsams atspariomis savybėmis integruotomis lanko gesinimo kameromis, skirtomis ribotiems gedimų įvykiams.

★ Dinaminė srovės ribojimo topologija

Sumanus pralaidos energijos slopinimas sumažina didžiausias gedimų sroves 65–80 %, todėl galima optimizuoti tolesnio įrenginio specifikacijas ir 30 % sumažinti sistemos sąnaudas.

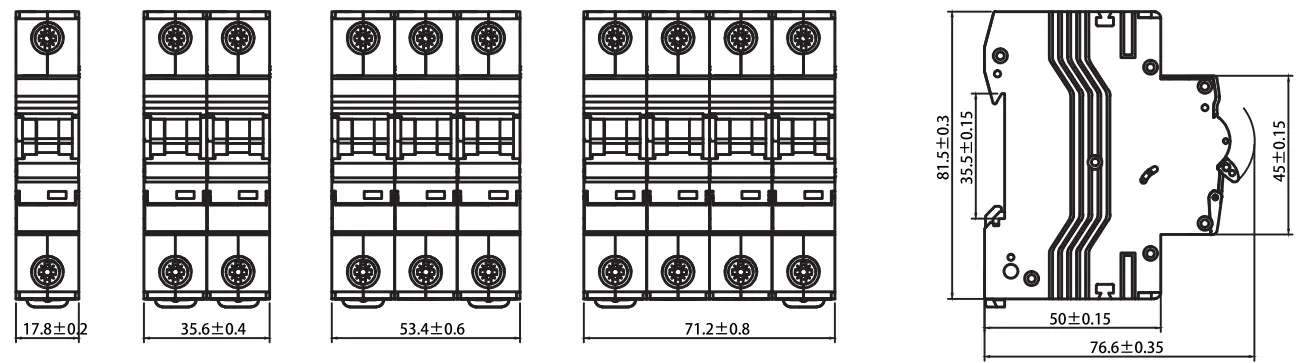

Kontūro matmenys

Taikymo scenarijai

★ Gyvenamieji: vartotojų blokai ir skirstomieji skydai namų saugumui užtikrinti.

★ Pramonė: kontaktorių, skirstomųjų įrenginių ir sunkiųjų elektros aparatų apsauga.

★ Komercinė: biurų pastatai ir prekybos centrai, kuriems reikalingas itin didelis patikimumas.

Kokybės kontrolė ir standartiniai bandymai

★ Kiekvienas CDADA MCB yra kruopščiai tikrinamas siekiant užtikrinti atitiktį IEC60898-1:

★ Šiluminio išjungimo testas: patikrintas esant 1,13 colio (neišvykimo) ir 1,45 colio (išvykimo per 1 valandą).

★ Magnetinio išjungimo testas: tikslus B, C ir D charakteristikų atleidimo bandymas.

★ Elektrinė ištvermė: išbandyta 4000 veikimo ciklų.

★ Mechaninė ištvermė: patikrinta 10 000 ciklų.

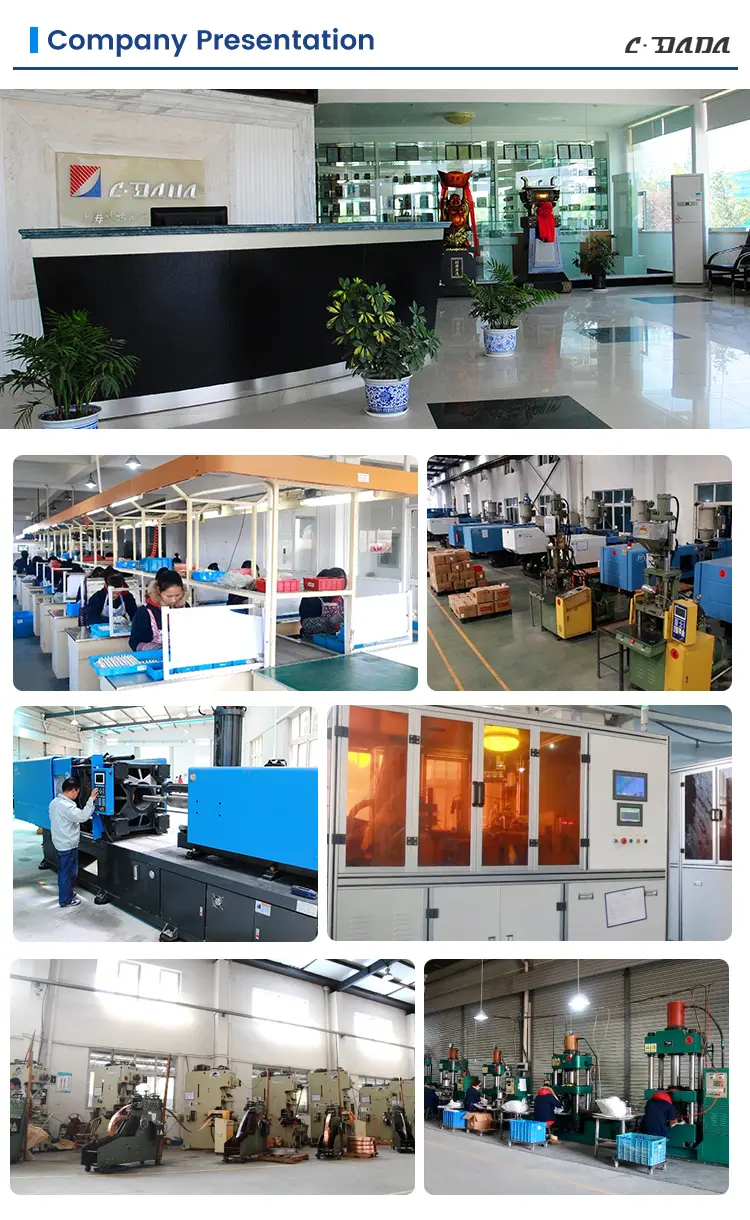

Gamyklos stiprumas ir palaikymas

Shanghai DADA Electric Co., Ltd. yra pirmaujanti gamintoja, turinti pažangias gamybos linijas ir profesionalią inžinierių komandą. Mes teikiame:

★ Individualizuotos OEM / ODM paslaugos pasauliniams prekių ženklams.

★ Šiuolaikinė testavimo įranga, užtikrinanti pristatymą be defektų.

★ Pasaulinis logistikos palaikymas: optimizuota jūrų ir oro krovinių pakuotė, kad produktai būtų pristatyti nepriekaištingos būklės.
