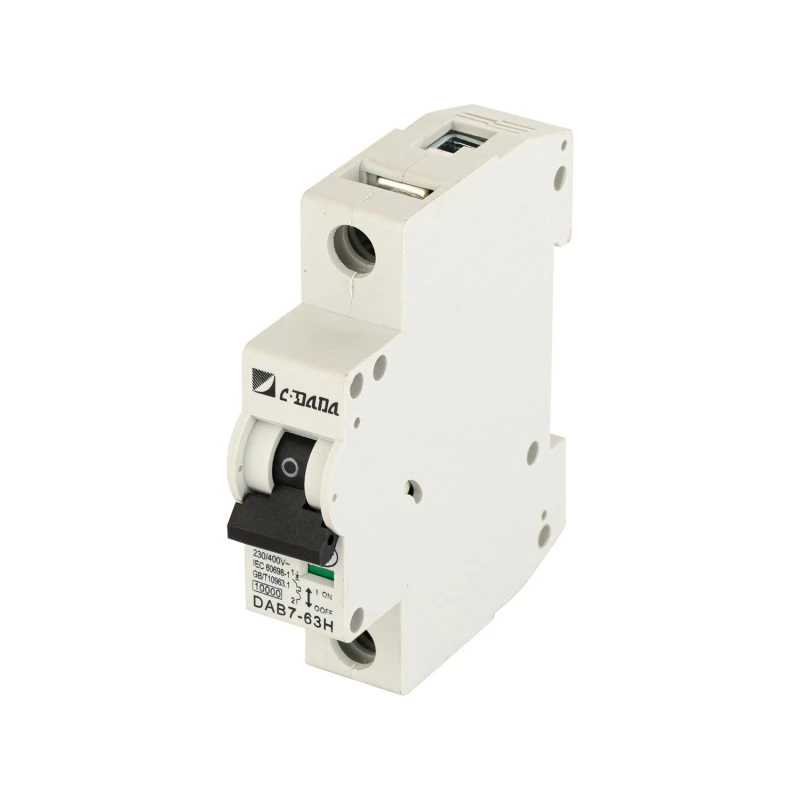

10KA kintamosios srovės miniatiūrinis grandinės pertraukiklis

Reikalingoms programoms, kuriose negalima ginčytis dėl didesnės gedimų srovės ir padidintos saugos, CDADA DAB7-63H 10KA kintamosios srovės miniatiūrinis grandinės pertraukiklis užtikrina pramoninio lygio apsaugą miniatiūriniu formatu. Šis 10 kA miniatiūrinis grandinės pertraukiklis, sukurtas Šanchajaus DADA Electric CO., LTD., yra skirtas grupinėms plokštėms, skirstomiesiems skydams gyvenamosiose, komercinėse ir lengvosios pramonės patalpose – užtikrina patikimą šiluminę (perkrovos) ir elektromagnetinę (trumpojo jungimo) apsaugą 8 srovės nominaliose (6A–63A) ir 1P/2P/3P konfigūracijose.

Sertifikuotas pagal CE, CB, ASTA ir SEMKO, jis atitinka griežtus pasaulinius saugos standartus. Su pažangia 13 plokščių lanko kamera, sidabro turinčiu kontaktiniu lydiniu ir dvigubomis jungtimis (PIN/ŠAKĖS), DAB7-63H užtikrina greitesnį lanko užgesimą, mažesnius šilumos nuostolius ir ilgesnį elektros tarnavimo laiką – net ir esant dažnam perjungimui arba esant aukštai aplinkos temperatūrai.

Pagrindinės specifikacijos

Modelis: DAB7-63H serija

Tipas: kintamosios srovės miniatiūrinis grandinės pertraukiklis (MCB)

Pertraukimo galia: 10kA @ 230/400V AC

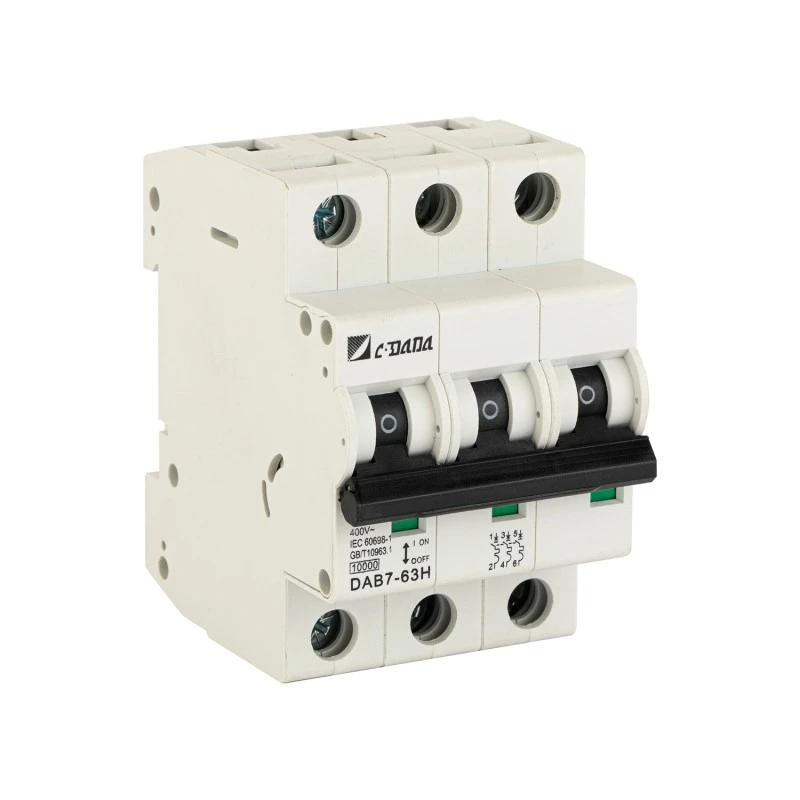

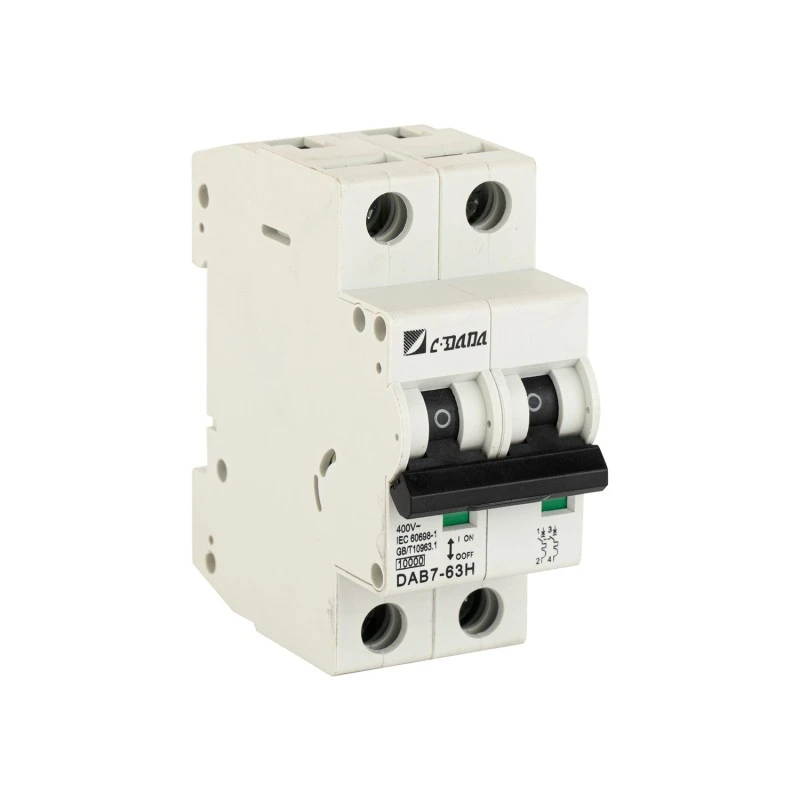

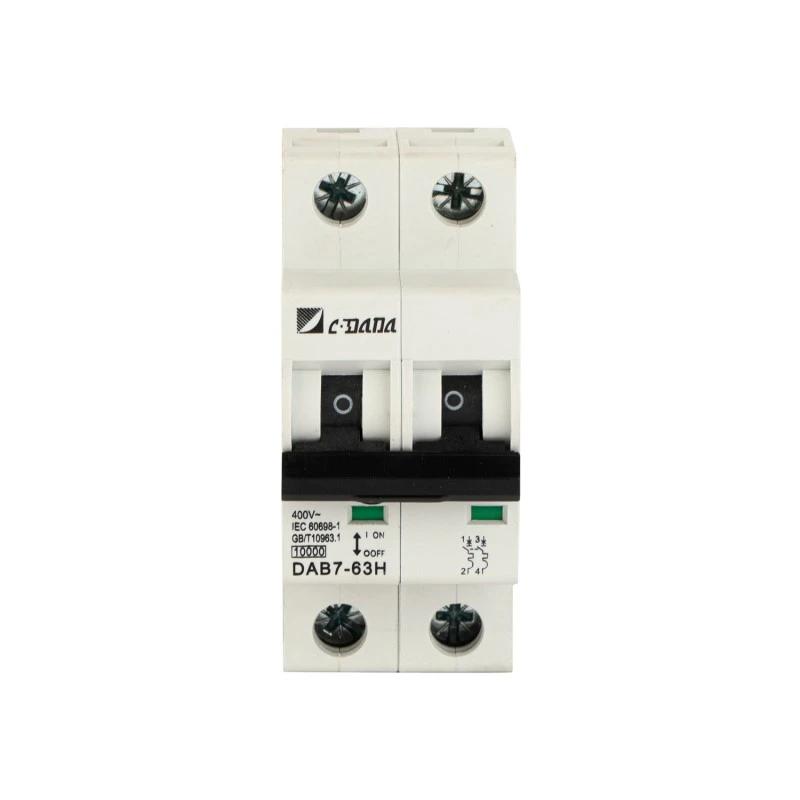

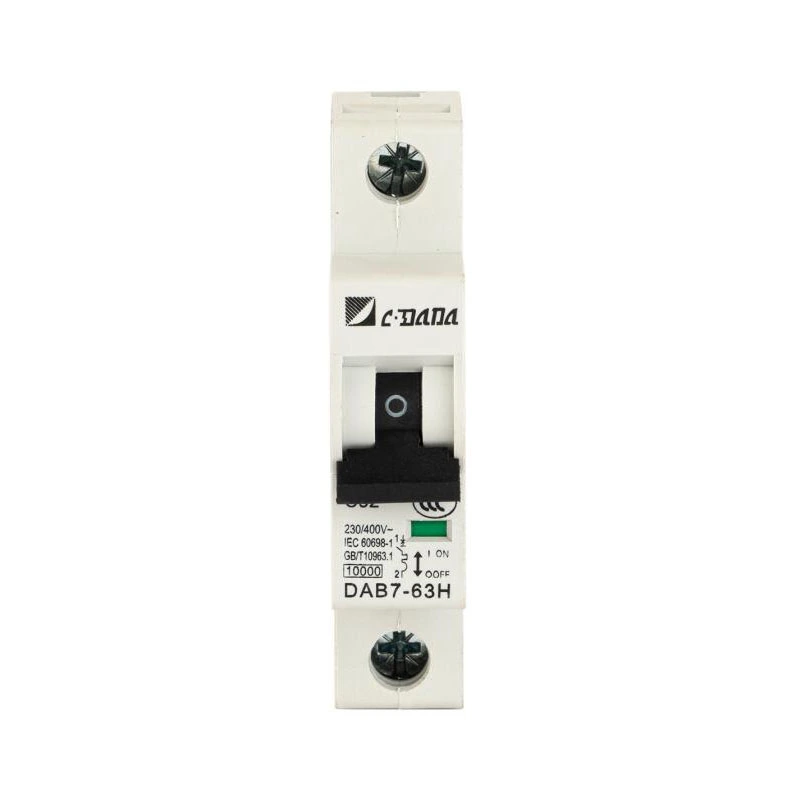

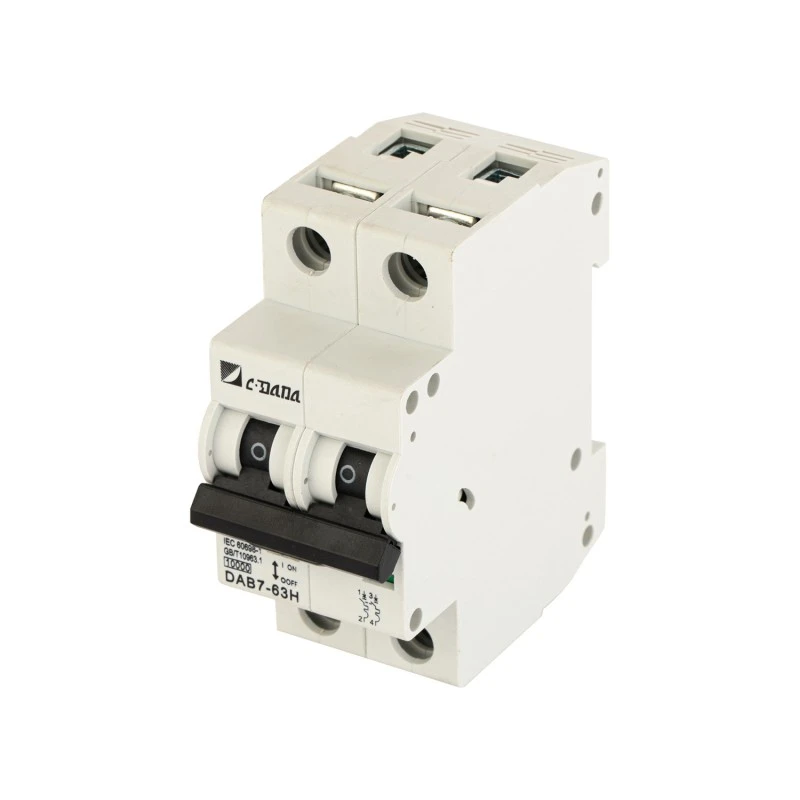

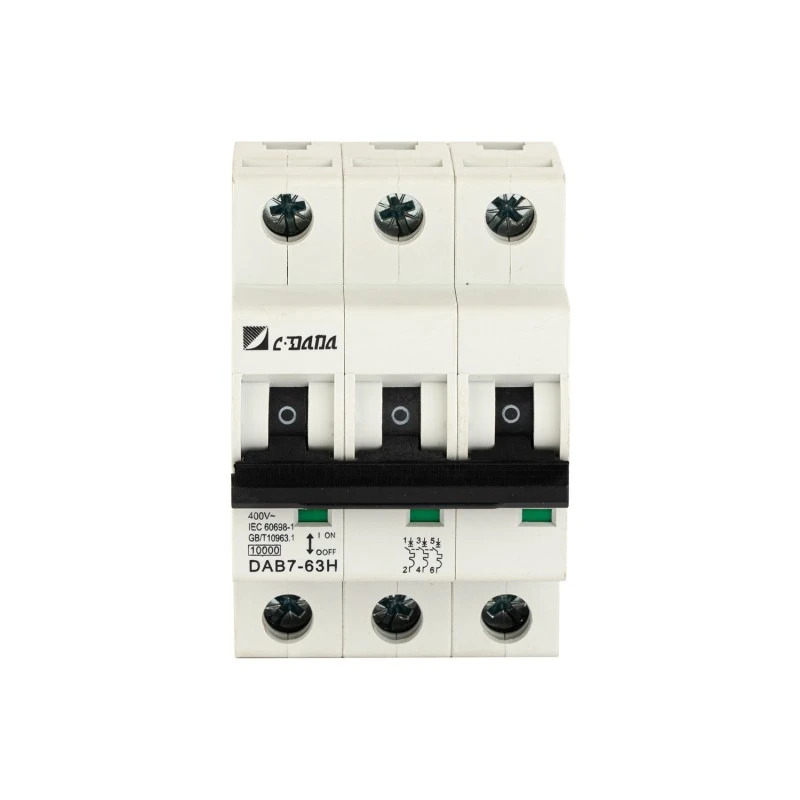

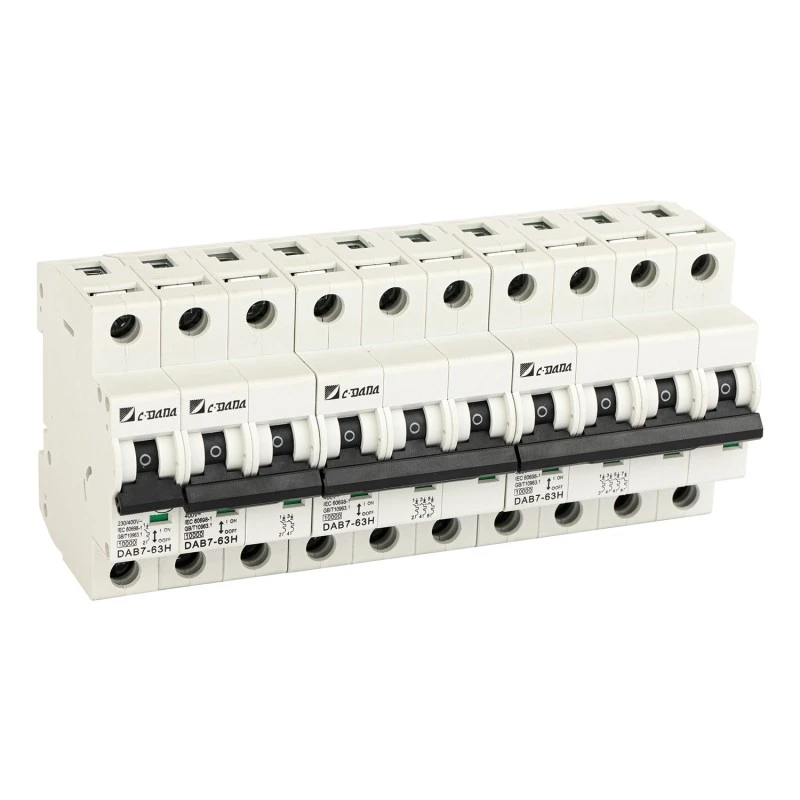

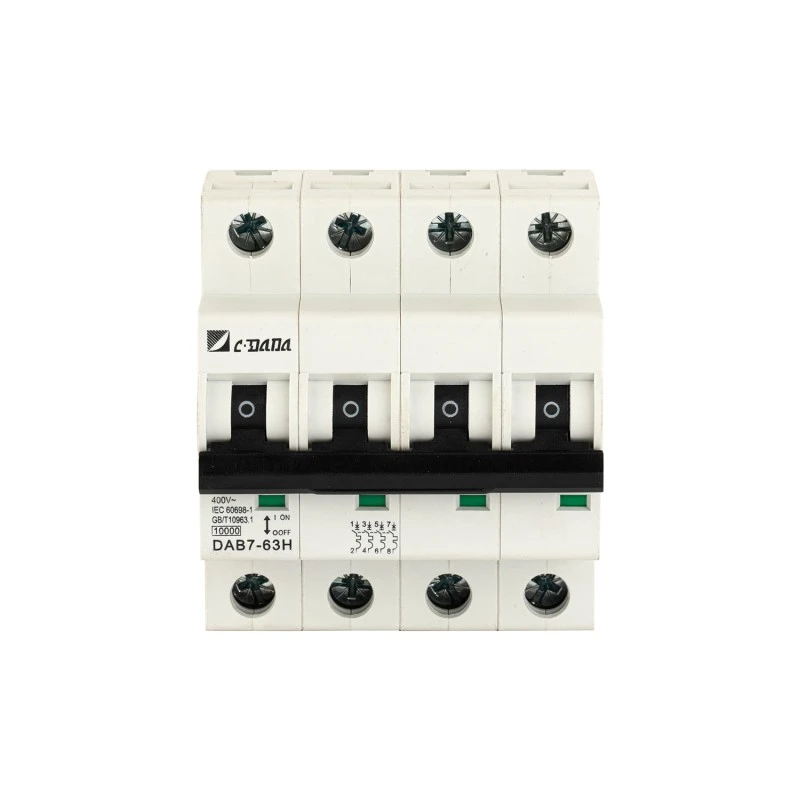

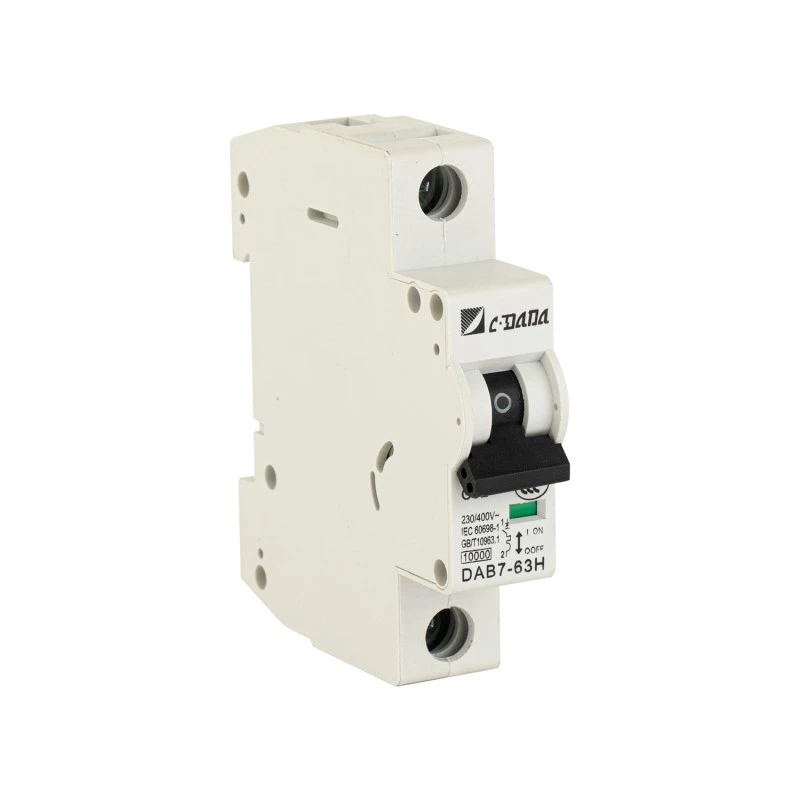

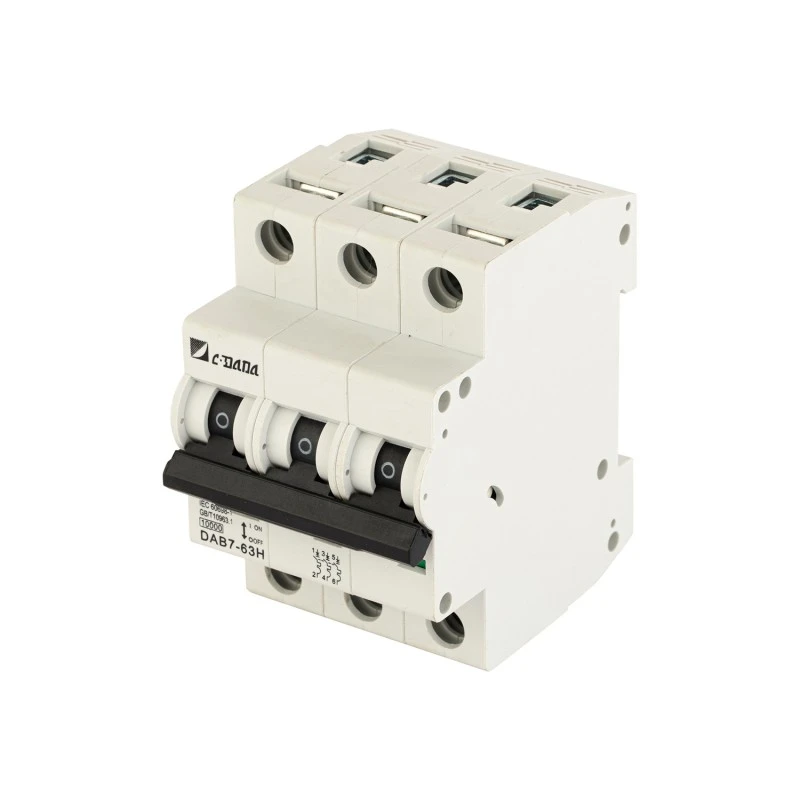

Stulpai: 1P, 2P, 3P

Nominali srovė (in): 1A, 2A, 3A, 4A, 5A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A

Darbinė temperatūra: -40°C iki +50°C

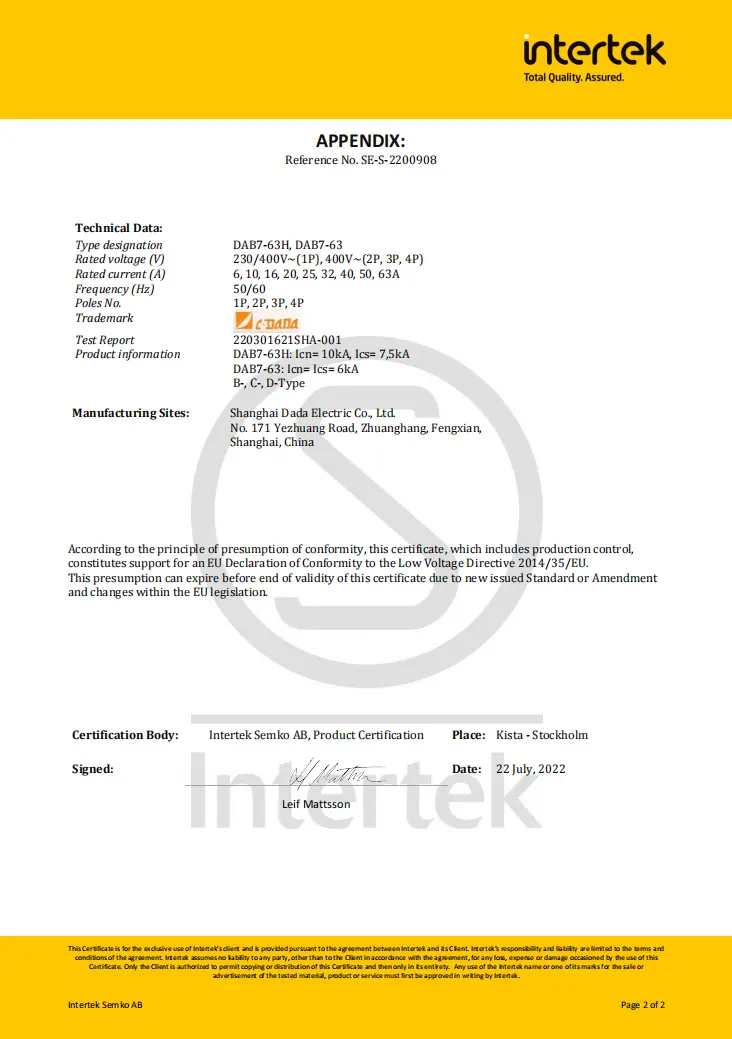

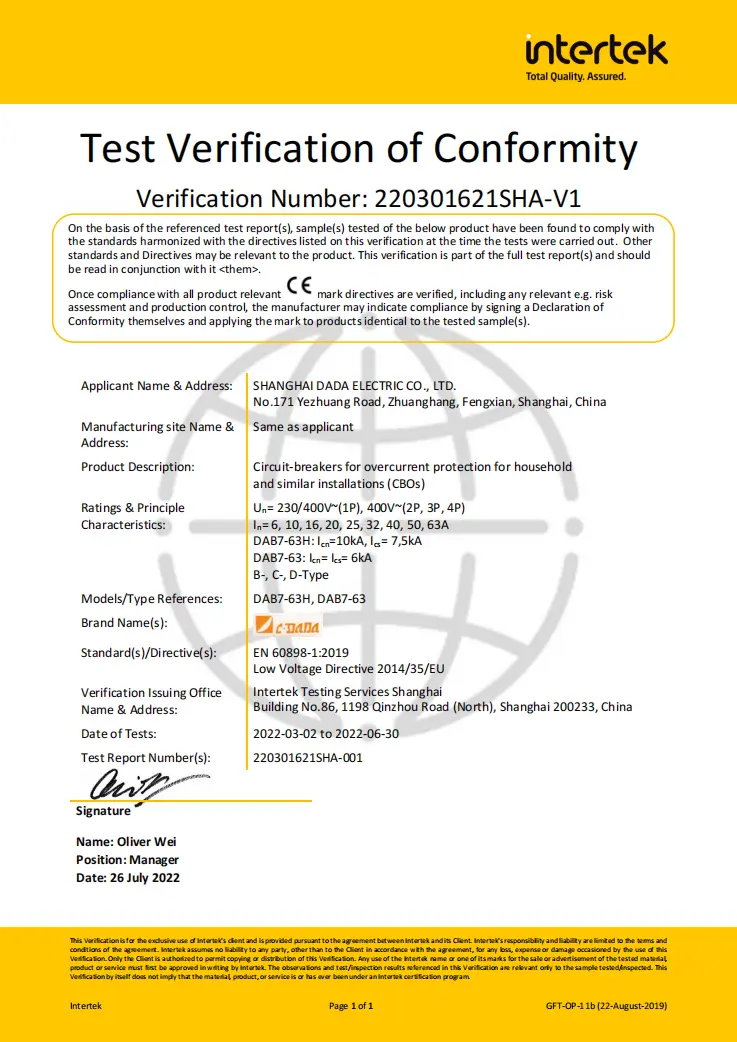

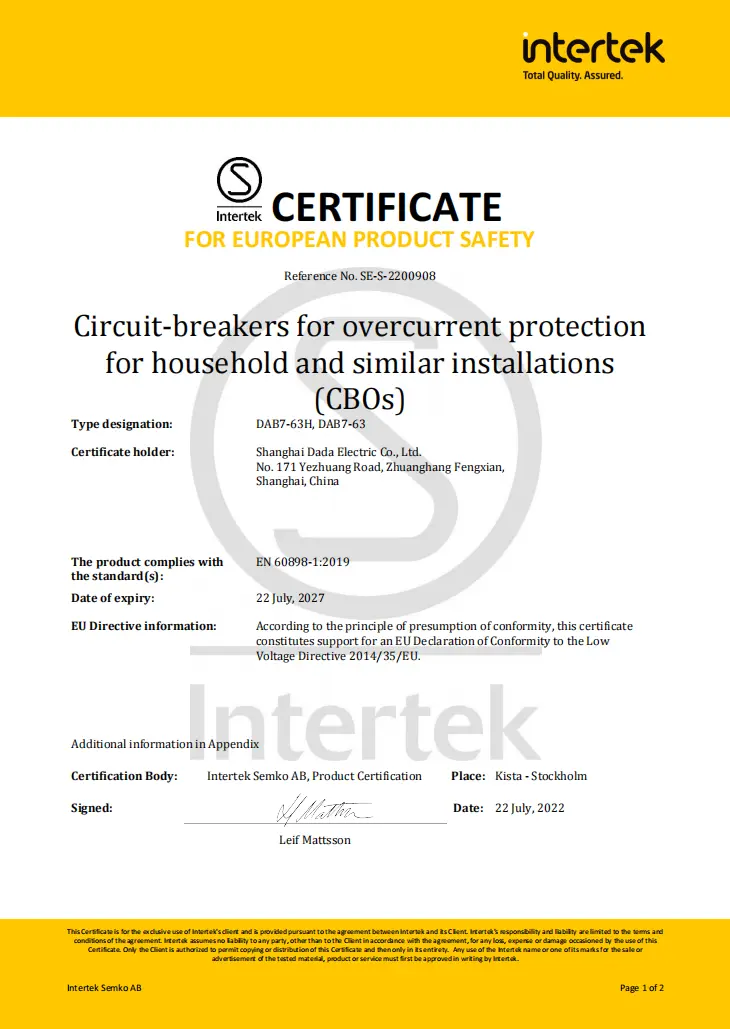

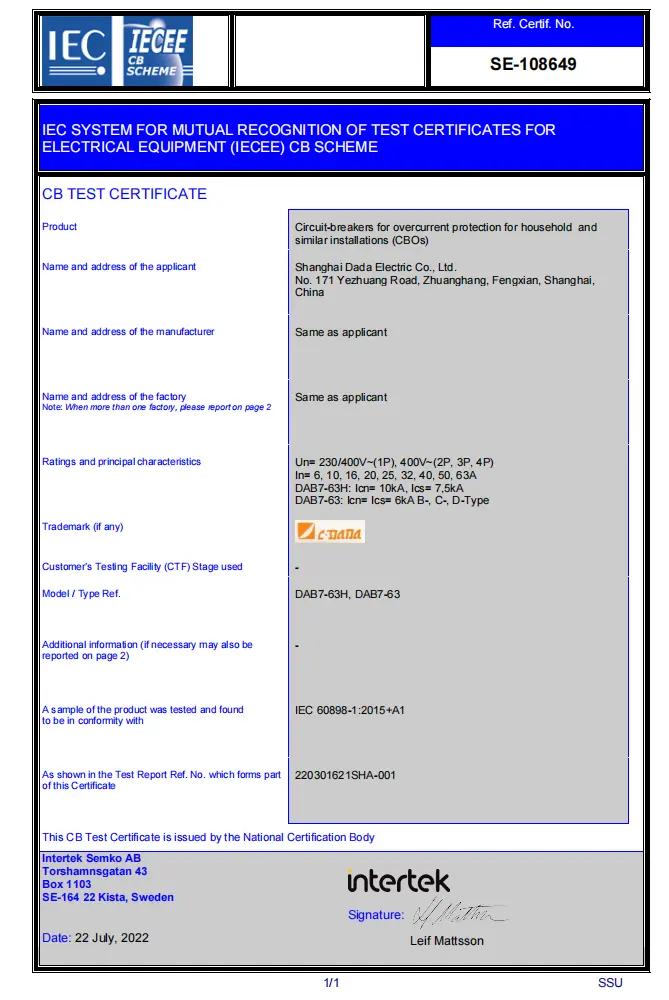

Sertifikatai: CE, CB, ASTA, SEMKO

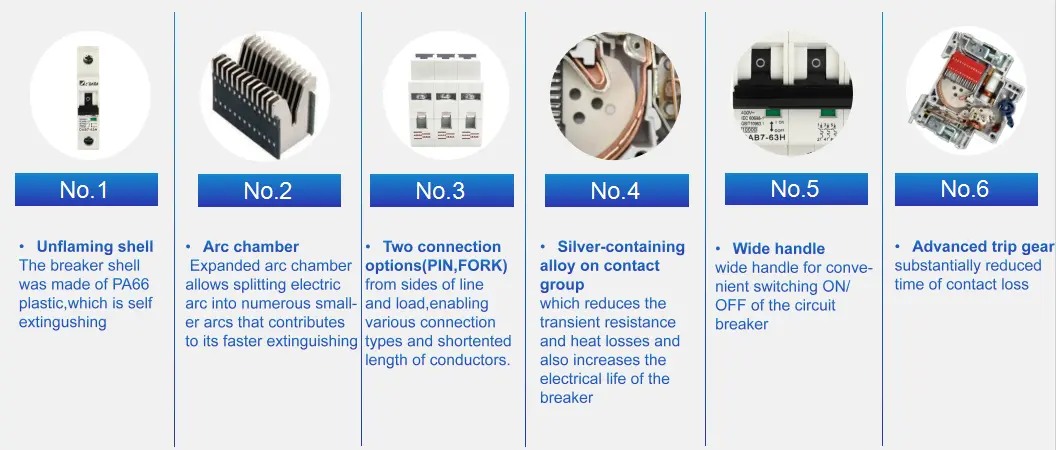

Pagrindinės dizaino savybės:

13 plokščių lanko kamera → itin greitas lanko padalijimas ir išnykimas

Sidabro lydinio kontaktai → mažesnis atsparumas, ilgesnis tarnavimo laikas

Dviejų terminalų parinktys: PIN arba šakutė (linijos ir krovinio pusė)

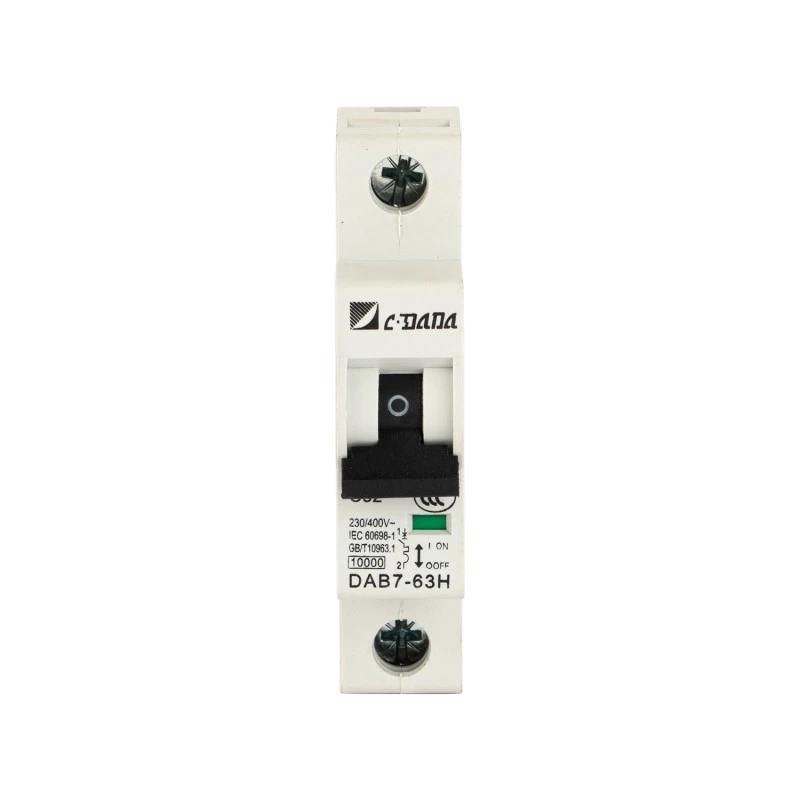

Vizualus įjungimo/išjungimo/išjungimo indikatoriaus langas

Plati ergonomiška rankena patogiam valdymui

Ugniai atsparus, nuo pageltimo apsaugotas korpusas (UL94 V-0 ekvivalentas)

Super sukimo momento varžtai (išbandyti iki 3 Nm) su + / – kryžminėmis galvutėmis

DIN bėgelio fiksatorius su dviem fiksavimo padėčiais → saugus tvirtinimas

Techninių duomenų lapas

Kodėl verta rinktis CDADA AC MCB 10kA?

★ Pramoninio lygio našumas miniatiūrine forma

Nors standartiniai MCB siūlo 6 kA, DAB7-63H 10 kA leidžia jį naudoti vietose, esančiose arčiau pagrindinio maitinimo šaltinio, pavyzdžiui, rūsio paskirstymo patalpose, komercinėse aukštuose ar lengvosios pramonės dirbtuvėse, kur numatomos gedimų srovės yra didesnės.

★ Didesnė sauga ir ilgaamžiškumas

● Nedegus apvalkalas yra atsparus užsidegimui ir spalvos pasikeitimui

● Dvigubas gesinimo tinklelis apsaugo nuo karštų dujų išmetimo

● Neatsileidžiantis mechanizmas užtikrina atjungimą, net jei rankena laikoma ĮJUNGTA

★ Mažesnės eksploatavimo išlaidos

Sidabro lydinio kontaktai ir optimizuoti gnybtai sumažina šiluminius nuostolius ir kontaktinį suvirinimą, prailgina tarnavimo laiką, ypač didelio ciklo atveju.

★ Pasaulinis pripažinimas

Su ASTA (JK), SEMKO (Šiaurės šalių), CE (ES) ir CB (pasauliniu), CDADA MCB priimami daugiau nei 70 šalių – idealiai tinka eksportuotiems skydų gamintojams.

★ Patogus montuotojui dizainas

★ Platesnė rankena = lengvesnis valdymas

★ Kryžminiai varžtai = nėra nukritusių tvirtinimo detalių

★ Išvalyti būsenos langą = momentinė vizualinė diagnostika

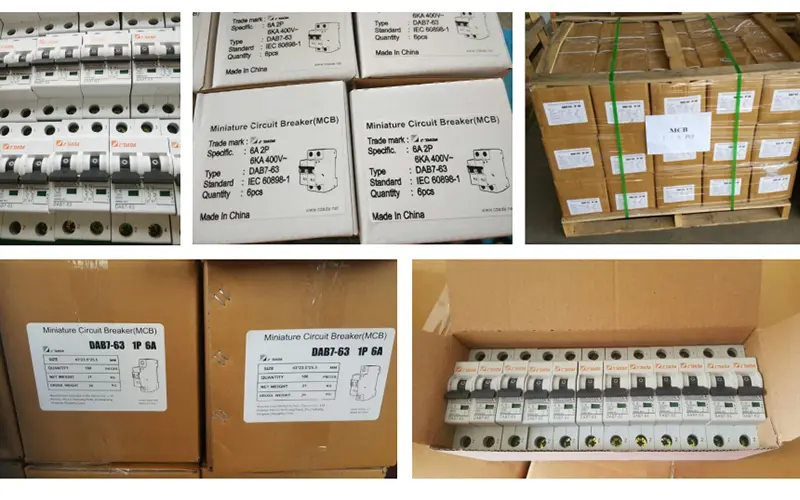

★ Didelio stiprumo kartoninės dėžutės, padėklų apsauga, tinka vežti tolimais atstumais

★ Greitas pristatymo laikas tinkamiems užsakymams.

Idealios programos

Komerciniai pastatai: grindų skirstomieji skydai, serverių patalpos, mažmeninės prekybos vietos

Lengvoji pramonė: mašinų valdymo grandinės, maži variklių tiektuvai, dirbtuvių lizdai

Viešoji infrastruktūra: mokyklos, ligoninės, vyriausybės įstaigos

Didelio tankio gyvenamasis namas: Daugiabučiai su centralizuota apskaita

Eksporto plokštės: projektams, kuriems reikalingas tarptautinis sertifikatas

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi 6 kA ir 10 kA MCB?

A1: 10 kA MCB gali saugiai nutraukti didesnes gedimų sroves, todėl jie tinka įrenginiams arčiau transformatoriaus arba pagrindinio įvado, kai trumpojo jungimo lygis viršija 6 kA. Naudokite 10 kA komerciniuose/pramoniniuose skyduose; 6 kA paprastai pakanka galinėms grandinėms namuose.

2 klausimas: ar 10KA kintamosios srovės miniatiūrinis grandinės pertraukiklis yra 3P, skirtas trifazėms sistemoms?

A2: Taip! DAB7-63H yra 1P, 2P ir 3P – puikiai tinka trifaziam apšvietimui, ŠVOK arba mašinų grandinėms.

3 klausimas: ką reiškia „sidabro turintis lydinys ant kontaktų“ našumui?

A3: sumažina kontaktinę varžą, sumažina lanko atsiradimą perjungimo metu ir pailgina elektros tarnavimo laiką – ypač svarbu grandinėse, kuriose dažnai veikia arba indukcinės apkrovos.

4 klausimas: ar su šiuo MCB galiu naudoti šakės tipo jungtis?

A4: Tikrai! Jis palaiko PIN ir FORK gnybtus linijos ir apkrovos pusėse – tai leidžia lanksčiai, žemo profilio laidus ir trumpesnius kabelius.

5 klausimas: kodėl verta rinktis CDADA, o ne kitus 10 kA MCB prekės ženklus?

A5: CDADA išsiskiria tuo, kad:

● Tikras 10 kA įvertinimas su visais sertifikatais (ne tik pareikštas reikalavimas)

● Pažangi lanko kamera (13 plokščių) puikiam pertraukimui

● Šioje klasėje retai pasitaiko dviejų terminalų parinkčių

● Veikimas nuo –40°C iki +50°C – platesnis nei daugelio konkurentų

● OĮG paruošta: pastovi kokybė, palaikymas anglų kalba, masinės kainos
