Praktinis liekamosios srovės grandinės pertraukiklių su apsauga nuo viršsrovės vadovas

Kas yra RCBO?

AnRCBO— liekamosios srovės grandinės pertraukiklis su apsauga nuo per didelės srovės — yra žemos įtampos apsauginis įtaisas, kuris viename suformuotame bloke apjungia apsaugą nuo perkrovos, apsaugą nuo trumpojo jungimo ir liekamosios srovės (nuotėkio) aptikimą. Kompaktiško korpuso viduje termomagnetinis išjungimo mechanizmas valdo perkrovas ir trumpuosius jungimus, o nulinės sekos srovės transformatorius nuolat lygina srovę, tekančią įtampoje ir nuliniuose laiduose. Kai skirtumas viršija vardinę likutinę srovę (IΔn), prietaisas suveikia per milisekundes, nutraukdamas maitinimą prieš nuotėkio srovę gali pakenkti žmonėms arba sukelti gaisrą.

Kada pasirinkti RCBO: galutinės antrinės grandinės, kurioms reikalinga apsauga nuo viršsrovės ir asmeninės apsaugos nuo nuotėkio – lauko talpyklos, prietaisų grandinės, garažai, rūsiai, vonios kambariai ir kitos drėgnos arba lengvai pasiekiamos vietos.

DABL-63 priklauso RCBO klasei: vienas įrenginys, trys apsaugos – erdvės ir ekonomiškiausias pasirinkimas vienfazėms buitinėms galutinėms grandinėms.

Kaip pasirinkti tinkamą RCBO?

1. Nominali srovė (In): suderinti su nuolatine grandinės apkrova, turinčia vietos prietaisų įjungimo srovėms (pvz., 40A apima standartines buitinių prietaisų grandines).

2. Pertraukimo galia (Icn): turi būti didesnė už numatomą trumpojo jungimo srovę įrengimo vietoje; 6kA apima tipinius gyvenamųjų ir nedidelių komercinių patalpų gedimų lygius.

3. Stulpai: 1P+N vienfazėms galutinėms grandinėms su kompaktišku montavimu ant DIN bėgio.

4. Išjungimo charakteristika: C kreivė (5–10 × In) bendroms buitinėms ir prietaisų apkrovoms; B kreivė jautriai elektronikai; D kreivė variklio užvedimui.

5. Standartai ir sertifikavimas: IEC/EN 61009-1 atitiktis ir CE ženklas yra tarptautinių projektų pagrindas.

6. Taikymas: lauko talpykloms, prietaisų grandinėms ir garažo / rūsio apšvietimui gali prireikti didesnio jautrumo nei bendroms patalpų grandinėms.

Kaip atrodo gerai nurodytas RCBO

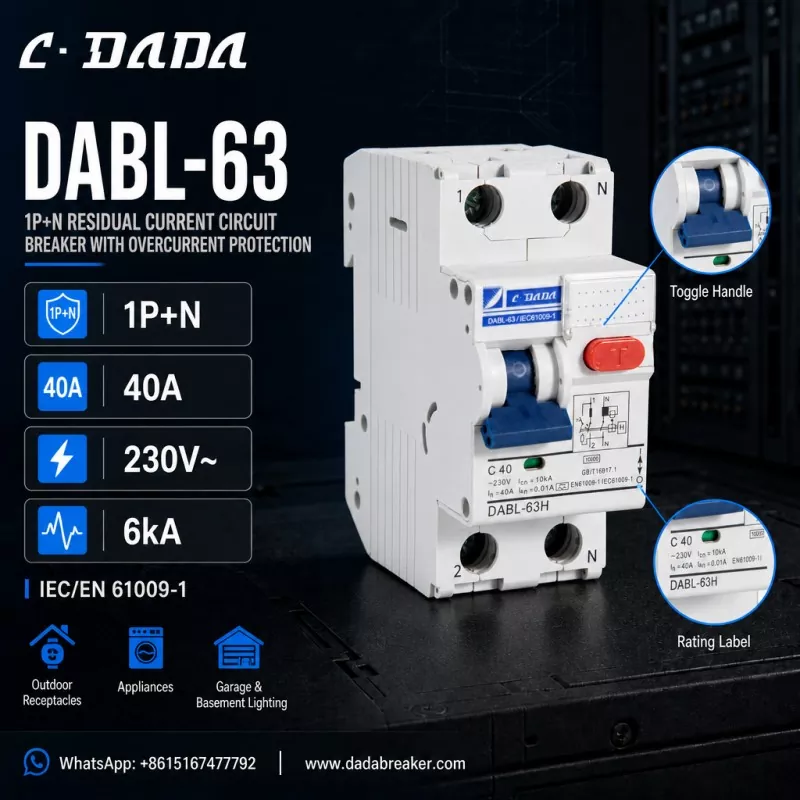

Norėdami tai padaryti, apsvarstykite DABL-63 išC·DADA Electric1P+N liekamosios srovės grandinės pertraukiklis su apsauga nuo per didelės srovės, iliustruojantis, ko ieškoti šios klasės įrenginiuose: 1P+N konfigūracija

● Įjungtas įtampa ir neutrali, kompaktiška standartinėms paskirstymo plokštėms su DIN bėgiu 40A vardinė srovė (In)

● Su C kreivės išjungimu (C40) 230 V~ vardinė įtampa

● 6 kA pertraukimo galia (Icn)

● IΔn = 0,01A (10mA) didelio jautrumo apsauga nuo liekamosios srovės

● Atitiktis IEC/EN 61009-1

● Raudonas T bandymo mygtukas, skirtas periodinėms funkcijoms tikrinti, gnybtai pažymėti 1/2/N, vardinė etiketė ir grandinės schema išspausdinta ant korpuso

● Skirtas lauko talpykloms, buitinei technikai, garažo ir rūsio apšvietimui

Šios specifikacijos logika

40A, 1P+N rėmas su 10mA didelio jautrumo apsauga nuo nuotėkio apima daugumą gyvenamųjų namų galutinių grandinių: 40A atitinka įprastų prietaisų ir lizdų grandinių apkrovą, 1P+N išlaiko įrenginį kompaktišką, kai yra perpildytos skirstomosios plokštės, o 10mA jautrumas suteikia papildomą asmeninės apsaugos sluoksnį lauke, ten, kur reikia vaikų ir vaikų.

DUK

K: Kas yra RCBO?

A: RCBO – liekamosios srovės grandinės pertraukiklis su apsauga nuo per didelės srovės – yra atstatymo lentelės žemos įtampos apsauginis įtaisas, kuris sujungia apsaugą nuo perkrovos, trumpojo jungimo ir apsaugą nuo liekamosios srovės (nuotėkio) viename įrenginyje, paprastai iki 63 A galutiniams grandinėms.

K: Kuo skiriasi RCBO ir MCB?

A: MCB užtikrina tik apsaugą nuo perkrovos ir trumpojo jungimo. RCBO prideda liekamosios srovės (nuotėkio) aptikimą viršuje, atjungia grandinę, kai nuotėkio srovė viršija IΔn – apsaugo žmones ir užkerta kelią elektros gaisrams.

K: Ką reiškia IΔn = 10mA?

A: IΔn yra vardinė liekamoji darbinė srovė. 10 mA yra didelio jautrumo įvertinimas: prietaisas suveikia, kai nuotėkio srovė pasiekia 10 mA, o tai užtikrina greitesnę asmeninę apsaugą nei bendrosios paskirties 30 mA.

K: Kas yra DABL-63 RCBO?

A: DABL-63 yra 1P+N liekamosios srovės grandinės pertraukiklis su apsauga nuo per didelės srovės nuo C·DADA Electric – 40A, C kreivė, 230V~, 6kA pertraukimo galia ir 10mA didelio jautrumo apsauga nuo nuotėkio, atitinka IEC/EN 61009-1, skirtas lauko prietaisų ir elektros instaliacijos lizdams.
