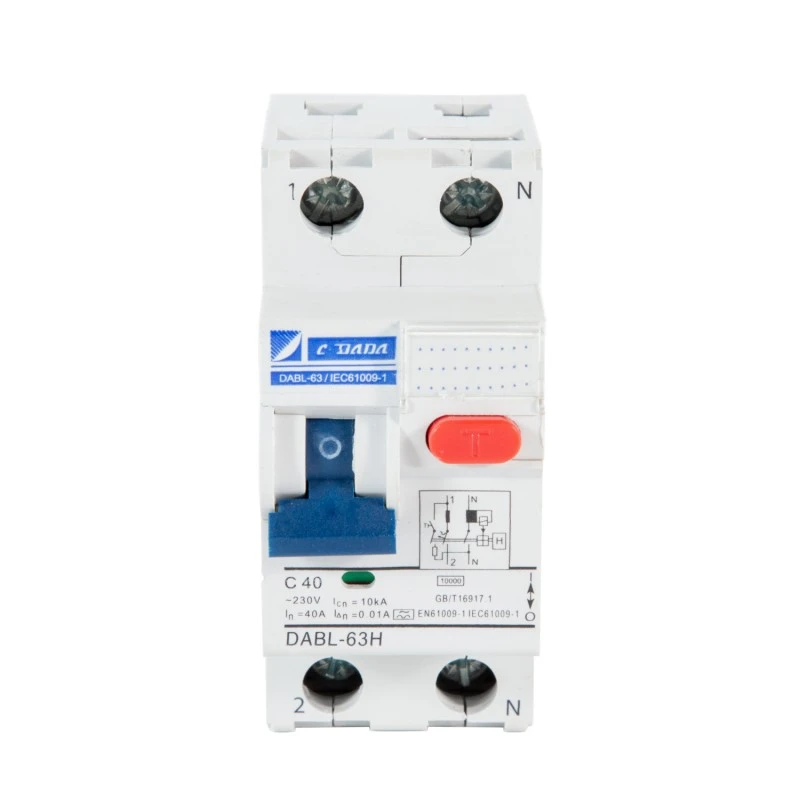

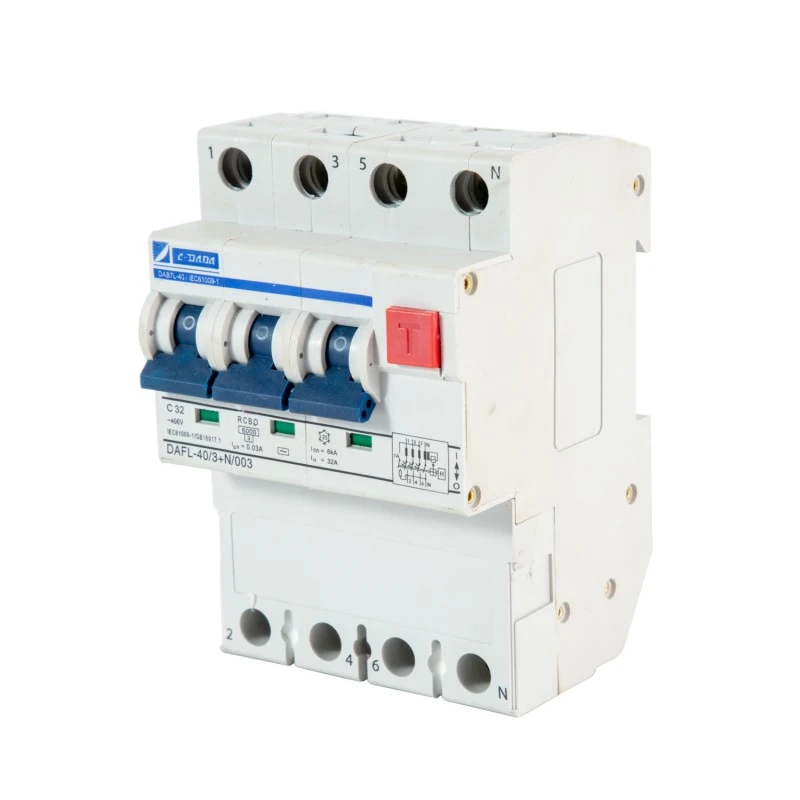

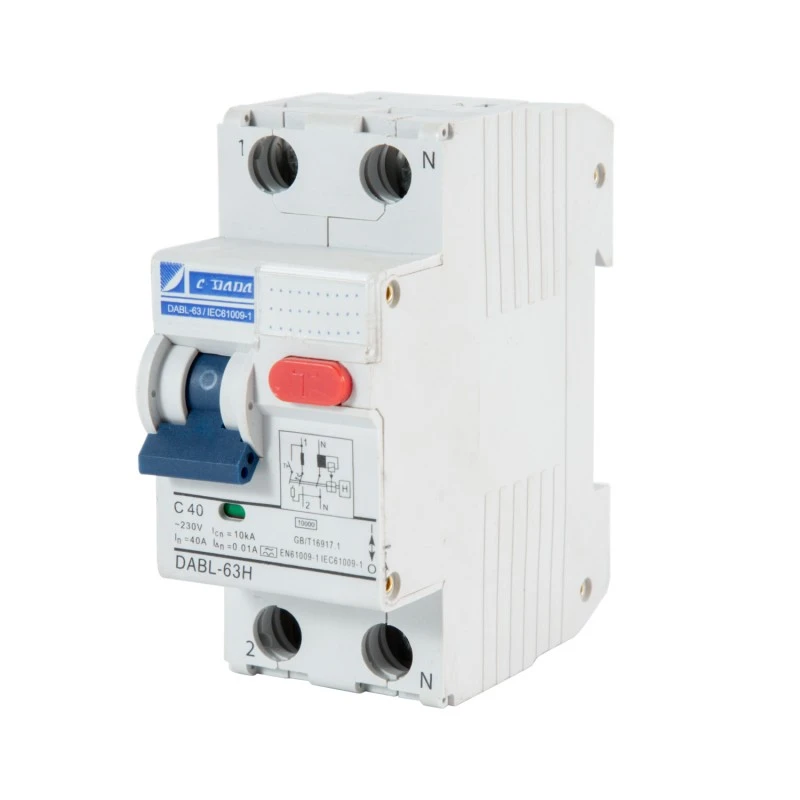

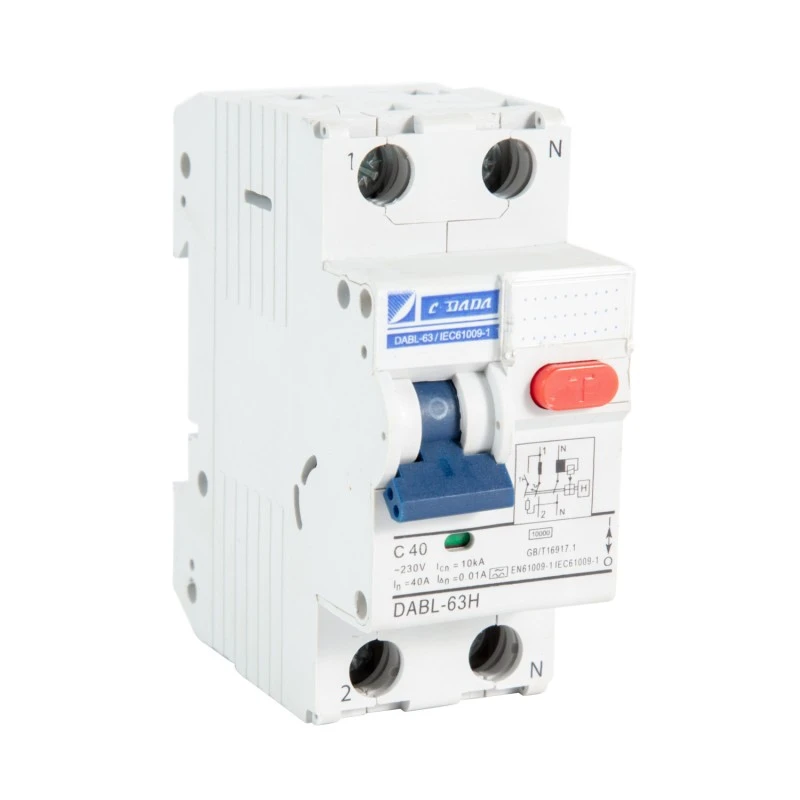

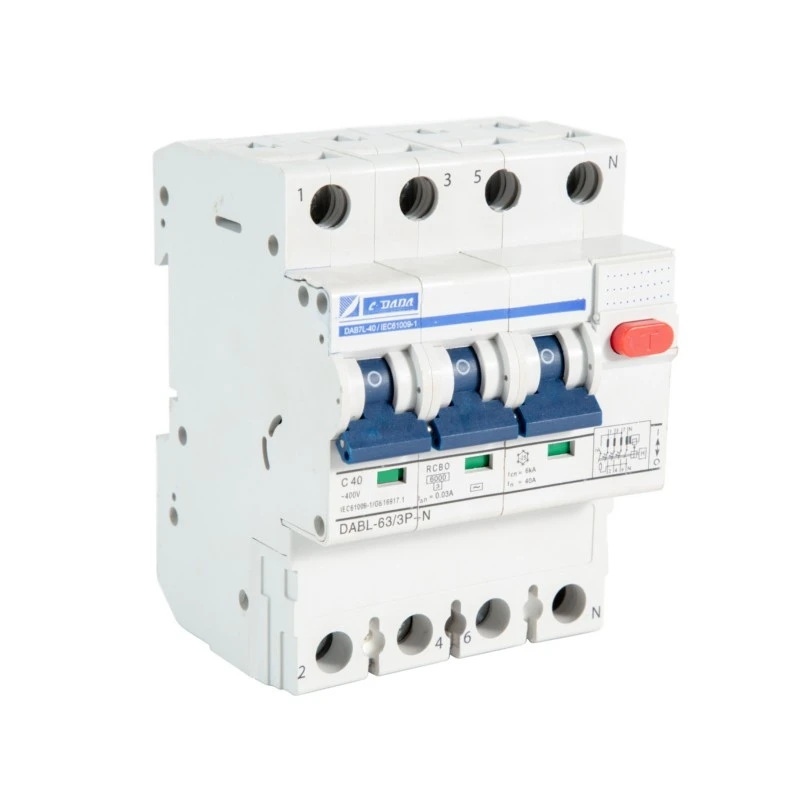

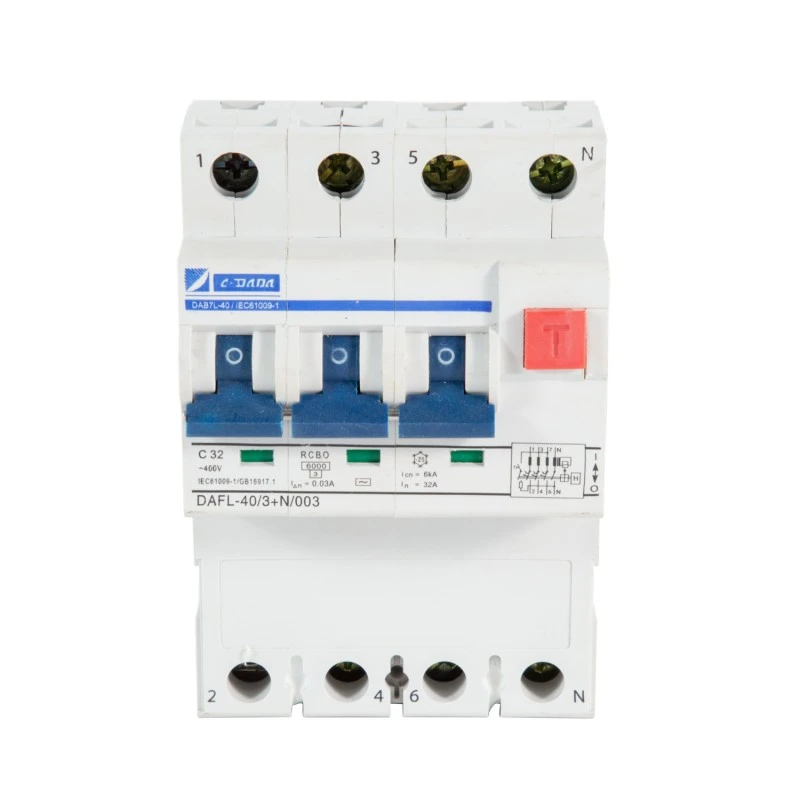

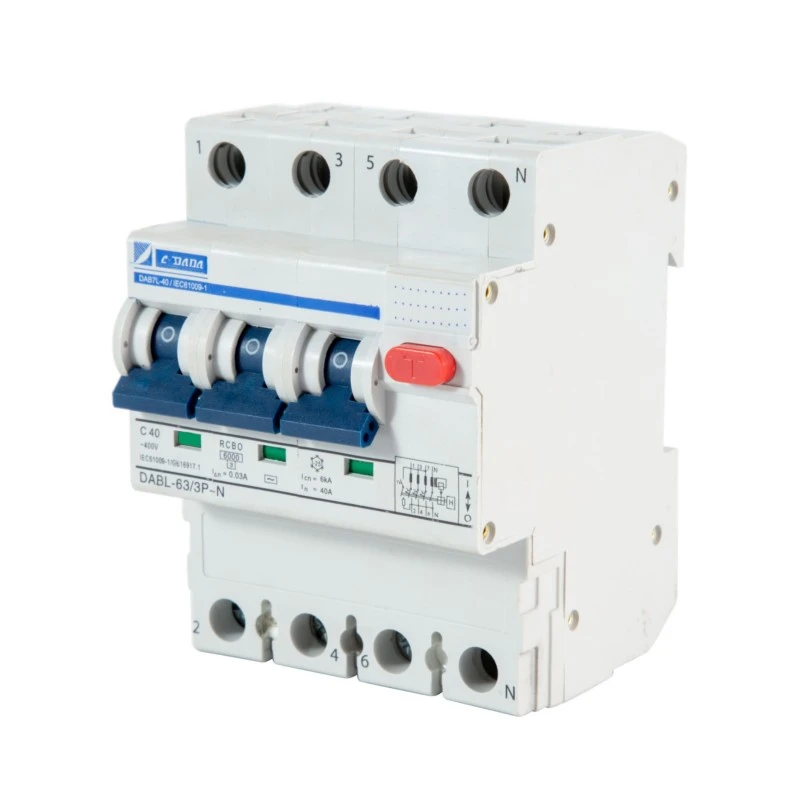

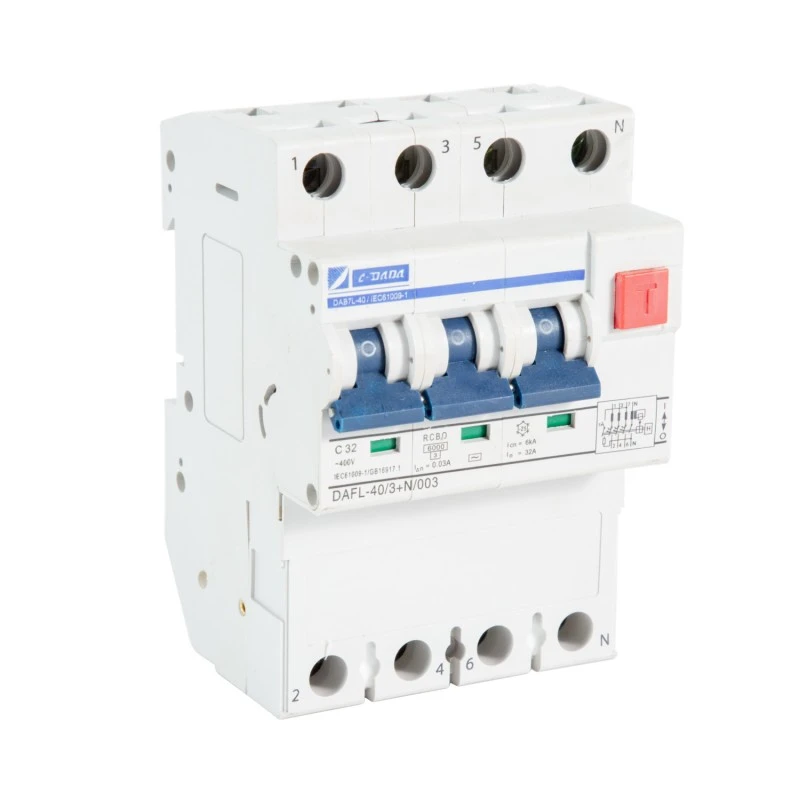

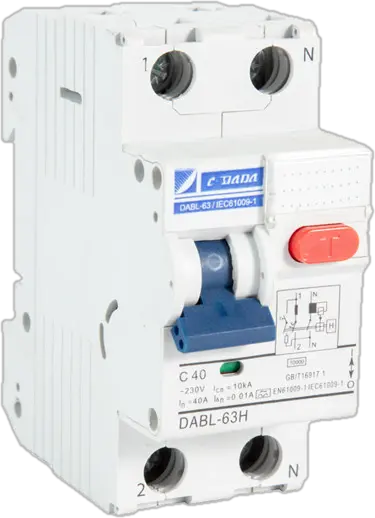

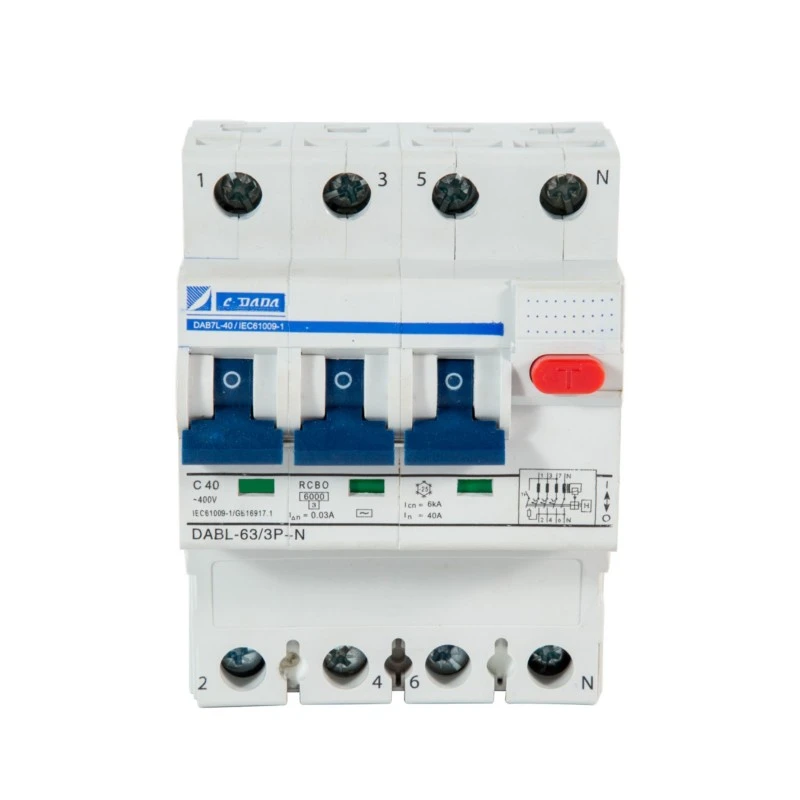

2P 4P Elektromagnetinis RCBO

Siekdami užtikrinti bekompromisę saugą aplinkoje, kurioje energijos patikimumas nėra tikras, Shanghai DADA Electric CO., LTD. pristato CDADA DABF-63 2P 4P Electromagnetic RCBO tikrą 2P/4P elektromagnetinės liekamosios srovės jungiklį su apsauga nuo viršsrovių, kuris veikia be jokių elektroninių komponentų ar išorinio maitinimo šaltinio. Sukurtas pagal IEC standartus, šis RCBO suteikia tris pagrindines apsaugos priemones viename įrenginyje:

★ Elektros smūgio prevencija (naudojant 30 mA liekamosios srovės aptikimą),

★ Apsauga nuo perkrovos (terminis mechanizmas),

★ Trumpojo jungimo pertraukimas (magnetinis atleidimas, 6kA).

Rekomenduojamas lauko lizdams, garažams, rūsiams ir kaimo įrenginiams, DABF-63 ir toliau veikia, net jei nutrūksta nulinė jungtis, nutrūksta įtampa arba nutrūksta elektros energijos tiekimas – tai yra esminis pranašumas prieš elektronines alternatyvas. Su nepriklausomu kontaktų padėties indikatoriumi, veikimo diapazonu nuo –25°C iki +40°C ir tvirta gnybtų konstrukcija, jis užtikrina saugų veikimą ten, kur tai svarbiausia.

Pagrindinės specifikacijos

Modelis: DABF-63 serija

Tipas: elektromagnetinis RCBO (be elektronikos, nereikia papildomos energijos)

Stulpai: 2P (1+N) arba 4P (3+N)

Nominali srovė (in): 6–63 A (įprastas diapazonas, pagrįstas DAB7 platforma)

Liekamasis jautrumas (I△n): 30 mA (standartas asmeninei apsaugai; 100 mA neprivalomas)

Neišsijungianti srovė: 0,5 × I△n

Kelionės laikas esant I△n: ≤ 0,1 s

Pertraukimo galia: 6kA

Apsaugos funkcijos:

Liekamoji srovė (nuotėkis) – elektromagnetinis jutimas

★ Perkrova – bimetalinis terminis

★ Trumpasis jungimas – magnetinis atleidimas

★ Darbinė temperatūra: –25°C iki +40°C

Montavimas: 2 modulių plotis ant 35 mm DIN bėgelio

Pagrindinės funkcijos:

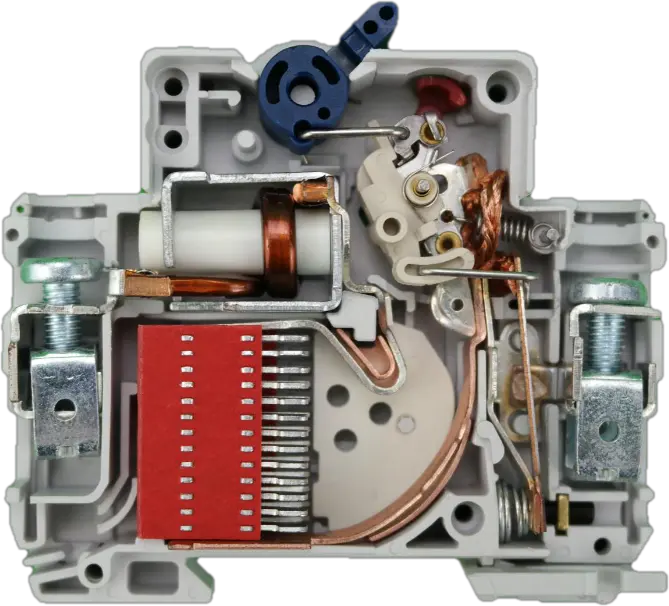

★ Grynas elektromagnetinis diferencialinis mechanizmas

★ Nepriklausomas kontakto padėties indikatorius (tikrasis ĮJUNGTAS / IŠJUNGTAS / išjungimo būsena)

★ „TEST“ mygtukas mėnesiniam funkcionalumo patikrinimui

★ Įpjovos gnybtų gnybtai → mažesni šilumos nuostoliai, stipresnis sukibimas

★ Sidabriniai kontaktai → didelis patvarumas, mažas atsparumas

★ Daugiafunkciniai varžtai (+/–) → lengvas montavimas

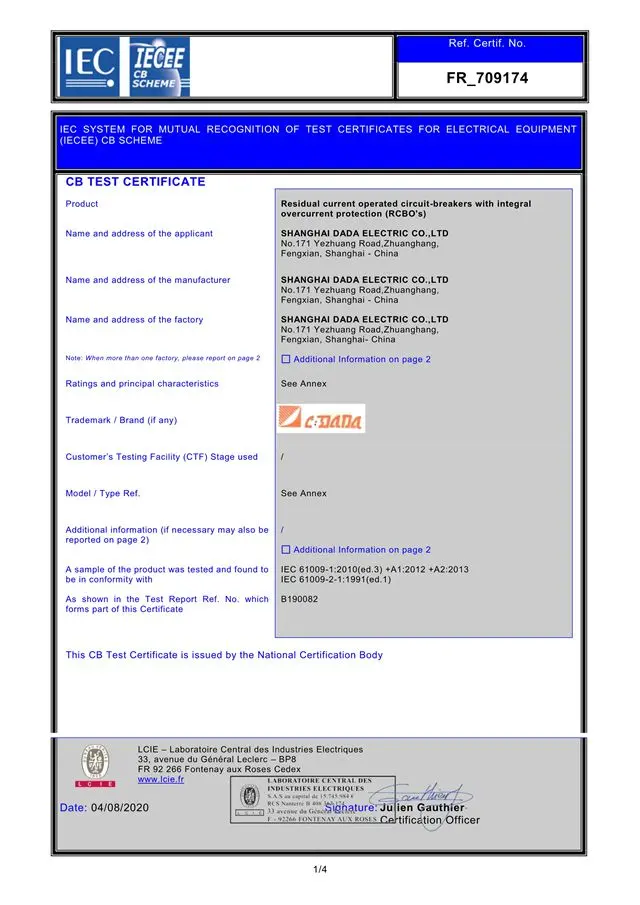

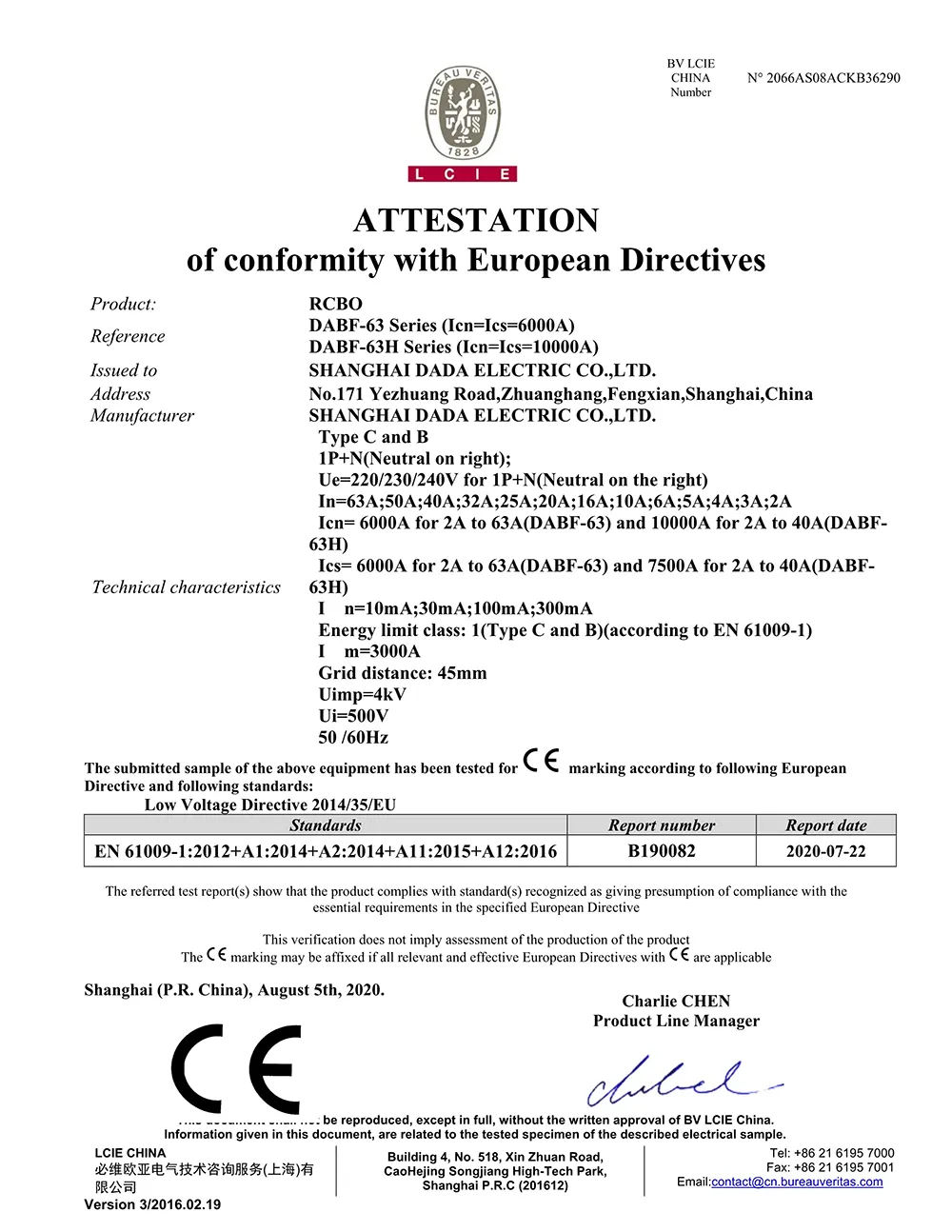

★ Sertifikatai: CE, CB (RoHS atitinkančios medžiagos)

Kodėl verta rinktis CDADA elektromagnetinį RCBO?

★ Veikia be galios – niekada

Skirtingai nuo elektroninių RCBO, mūsų 2P 4P elektromagnetiniam RCBO nereikalauja tinklo įtampos, kad būtų galima aptikti nuotėkį – užtikrinama apsauga nutrūkus neutraliai, nutrūkus ar visiškai nutrūkus.

★ Idealiai tinka atšiauriose arba atokiose vietose

Puikiai tinka kaimo vietovėms, statybvietėms, ūkiams, tuneliams ir regionams su nestabiliais tinklais, kur gali sugesti elektroniniai įrenginiai.

★ Iš prigimties saugus

Nėra puslaidininkių = nėra senėjimo, nėra programinės įrangos klaidų, nėra EMI jautrumo. Tiesiog patikrinta elektromagnetinė fizika.

★ Išvalykite veikimo būseną

Nepriklausomas kontaktų indikatorius rodo tikrąją kontaktinę būseną – svarbią techninės priežiūros ir saugos auditui.

★ Kompaktiškas ir patikimas

2 modulių dydis taupo skydelio vietą, o sidabro lydinio kontaktai ir tvirti gnybtai užtikrina ilgą tarnavimo laiką.

★ Visuotinis atitiktis

Sertifikuotas pagal IEC, CE ir CB standartus – patikimas eksporto ir tarptautiniams projektams.

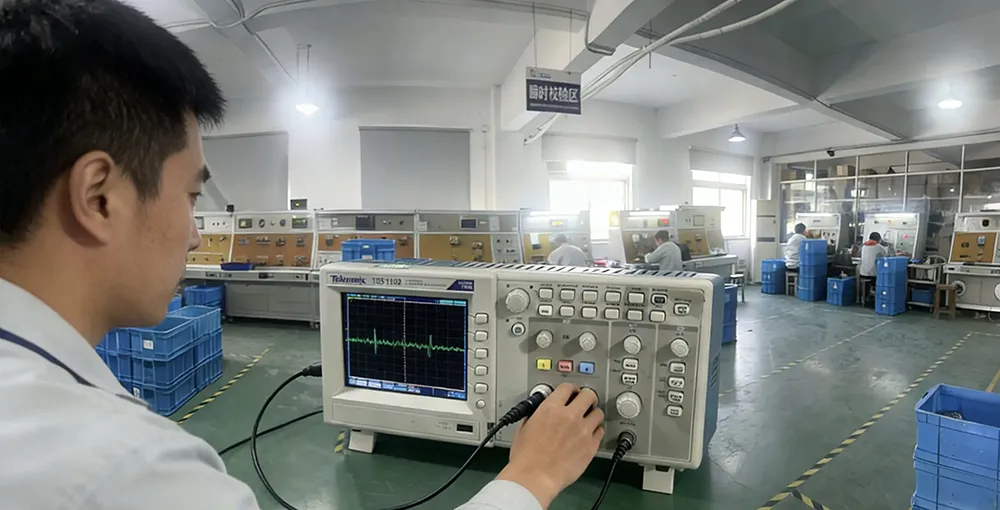

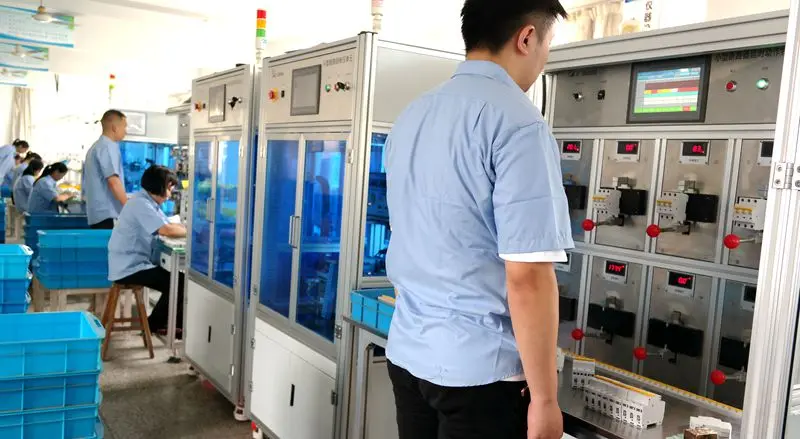

★ Kadangi mūsų politika yra 100 % tikrinti visus gaminius, kurie išvežami iš mūsų gamyklos, galime visiškai užtikrinti, kad gaminio funkcionalumas yra 100 % tikslus prieš išvežant iš mūsų gamyklos.

★ Mes ir toliau plėtosime savo technologinę patirtį investuodami į įrangą, procesus, žmones ir sertifikatus, kurie atsispindės mūsų gaminyje ir galiausiai klientų pasitenkinime.

Tipinės programos

Kaimo elektrifikavimo projektai

Lauko lizdai ir EV įkrovimo taškai (pagrindinis sluoksnis)

Garažai, rūsiai ir dirbtuvės (drėgna, šalta aplinka)

TT įžeminimo sistemos (kur silpnas neutralus vientisumas)

Atsarginės grandinės ir avariniai skydai

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi elektroniniai ir elektromagnetiniai RCBO?

A1:

2 klausimas: ar šis RCBO užtikrina apsaugą nuo viršįtampių?

A2: Ne. Tikrieji elektromagnetiniai RCBO neapima varistorių ar viršįtampių slopinimo – tam reikalingi elektroniniai komponentai. Jei reikalinga apsauga nuo viršįtampių, sujunkite ją su atskiru SPD (apsauginiu viršįtampiu įtaisu).

3 klausimas: ar 30 mA pakanka asmeninei apsaugai nuo smūgio?

A3: Taip. 30 mA yra IEC standarto slenkstis, skirtas gyvybei gelbėti apsaugai nuo tiesioginio kontakto gyvenamosiose ir komercinėse grandinėse.

4 klausimas: ar jis gali būti naudojamas kaip pagrindinė pajamų apsauga?

A4: Taip – ​​su 6 kA pertraukimo galia DABF-63 gali tarnauti kaip įėjimo apsauga mažose skirstomosiose plokštėse, ypač TT sistemose.

5 klausimas: Kodėl verta rinktis CDADA elektromagnetiniam RCBO?

A5: CDADA siūlo:

● Tikras elektromagnetinis dizainas (be paslėptos elektronikos)

● Tikra 0 V veikimo galimybė

● 2 modulių kompaktiškas dydis – reta elektromagnetiniams tipams

● Nepriklausomas kontaktinis indikatorius saugos patikrinimui

● Pasauliniai sertifikatai (CE/CB) ir OEM paruoštas palaikymas
