Kodėl modulinis kontaktorius tampa būtinas šiuolaikinėse elektros valdymo sistemose?

Turinys

• 1. Modulinio kontaktoriaus įvadas
• 2. Struktūra ir veikimo principas
• 3. Pagrindiniai privalumai šiuolaikinėse sistemose
• 4. Modulinis kontaktorius prieš tradicinį kontaktorių
• 5. Taikymo scenarijai įvairiose pramonės šakose
• 6. Kaip išsirinkti tinkamą modulinį kontaktorių
• 7. Montavimo ir priežiūros svarstymai
• 8. Dažnos problemos ir trikčių šalinimas
• 9. Modulinio perjungimo technologijos ateities tendencijos
• 10. Dažnai užduodami klausimai
• 11. Išvada ir kontaktai

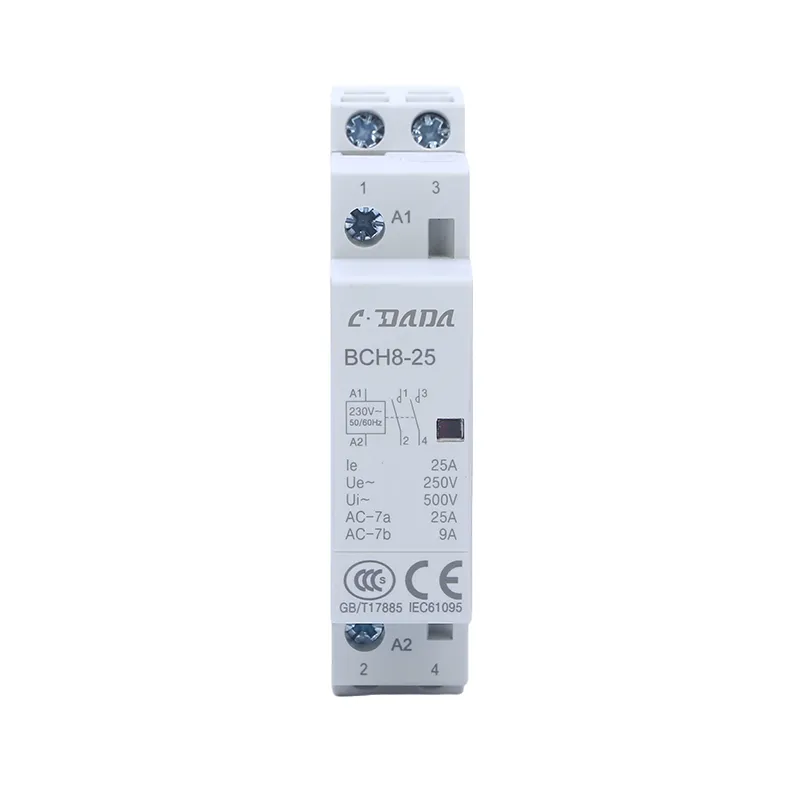

1. Modulinio kontaktoriaus įvadas

Modulinis kontaktorius yra elektra valdomas perjungimo įtaisas, skirtas valdyti maitinimo grandines kompaktišku, moduliniu formatu, kuris tinka standartinėms DIN bėgių sistemoms. Skirtingai nuo tradicinių didelių gabaritų kontaktorių, moduliniai kontaktoriai yra specialiai sukurti supaprastintoms elektros paskirstymo plokštėms, kuriose itin svarbu erdvės efektyvumas, saugumas ir montavimo paprastumas.

Jie plačiai naudojami apšvietimo valdyme, ŠVOK sistemose, pramoninėje automatikoje ir išmaniųjų pastatų infrastruktūroje. Jų dizainas atitinka šiuolaikinius automatizavimo, energijos vartojimo efektyvumo ir centralizuoto valdymo reikalavimus.

Elektros sistemoms tobulėjant link pažangaus valdymo ir paskirstyto energijos valdymo, moduliniai kontaktoriai vis dažniau tampa standartiniu komponentu, o ne pasirenkamu atnaujinimu.

2. Struktūra ir veikimo principas

Modulinis kontaktorius veikia paprastu, bet labai efektyviu elektromagnetiniu principu. Kai į ritę įjungiama valdymo įtampa, ji sukuria magnetinį lauką, kuris sutraukia kontaktus ir leidžia srovei tekėti per pagrindinę grandinę.

Pagrindiniai komponentai apima:

• Ritė:Įjungus energiją, sukuria elektromagnetinę jėgą
• Kontaktai:Atidarykite arba uždarykite grandinę
• Korpusas:Užtikrina izoliaciją ir saugos apsaugą
• DIN bėgio korpusas:Įgalina modulinį diegimą

Konstrukcija užtikrina greitą perjungimą, mažas energijos sąnaudas ir stabilų veikimą esant įvairioms apkrovoms.

3. Pagrindiniai privalumai šiuolaikinėse sistemose

Augantį modulinių kontaktorių populiarumą lemia keli svarbūs privalumai, kurie sprendžia šiuolaikinius elektrotechnikos iššūkius.

• Vietą taupantis dizainas:Idealiai tinka kompaktinėms paskirstymo plokštėms
• Energijos vartojimo efektyvumas:Mažas ritės energijos suvartojimas sumažina eksploatavimo išlaidas
• Tylus veikimas:Tinka gyvenamajai ir komercinei aplinkai
• Lengvas montavimas:DIN bėgelio montavimas supaprastina sąranką
• Didelis patikimumas:Sukurta ilgiems perjungimo ciklams
• Lankstus valdymas:Suderinamas su automatizavimo sistemomis

Dėl šių privalumų moduliniai kontaktoriai ypač vertingi išmaniosiose pastatų sistemose, kur efektyvumas ir automatizavimas yra svarbiausi prioritetai.

4. Modulinis kontaktorius prieš tradicinį kontaktorių

Norint pasirinkti tinkamą sprendimą, būtina suprasti skirtumą tarp modulinių ir tradicinių kontaktorių.

Nors tradiciniai kontaktoriai vis dar dominuoja didelės apkrovos pramoninėje aplinkoje, moduliniai kontaktoriai yra akivaizdžiai pranašesni šiuolaikinėse automatizuotose sistemose.

5. Taikymo scenarijai įvairiose pramonės šakose

Dėl savo universalumo ir kompaktiškos konstrukcijos moduliniai kontaktoriai naudojami labai įvairiai.

• Gyvenamieji pastatai:Apšvietimo valdymas, vandens šildytuvai ir išmaniųjų namų sistemos
• Komercinės patalpos:ŠVOK valdymo, eskalatorių ir liftų sistemos
• Pramoninė automatika:Variklio perjungimas ir mašinos valdymas
• Energijos sistemos:Saulės inverteriai ir baterijų saugojimo sistemos
• Infrastruktūra:Viešojo apšvietimo ir eismo valdymo sistemos

Išmaniuosiuose pastatuose moduliniai kontaktoriai dažnai yra centralizuotų energijos valdymo sistemų pagrindas, leidžiantis automatizuoti apkrovos valdymą ir planavimą.

6. Kaip išsirinkti tinkamą modulinį kontaktorių

Norint užtikrinti sistemos patikimumą ir efektyvumą, labai svarbu pasirinkti tinkamą modulinį kontaktorių. Reikėtų atsižvelgti į keletą pagrindinių veiksnių.

• Nominali srovė:Turi atitikti apkrovos reikalavimus
• Valdymo įtampa:Užtikrinkite suderinamumą su valdymo sistemomis
• Stulpų skaičius:Vienfazės arba trifazės sistemos
• Darbo ciklas:Perjungimo operacijų dažnis
• Aplinkos sąlygos:Temperatūra, drėgmė ir dulkių lygis

Žemiau pateikiamas supaprastintas pasirinkimo vadovas:

7. Montavimo ir priežiūros svarstymai

Tinkamas montavimas užtikrina optimalų veikimą ir ilgą tarnavimo laiką. Moduliniai kontaktoriai sukurti taip, kad būtų patogu naudoti, tačiau vis tiek reikia laikytis teisingų procedūrų.

• Prieš montuodami įsitikinkite, kad maitinimas yra atjungtas
• Saugiai pritvirtinkite ant DIN bėgelio
• Patikrinkite laidų jungtis pagal diagramas
• Patikrinkite ritės įtampos suderinamumą
• Patikrinkite perjungimo veikimą prieš visiškai išnaudodami

Priežiūra paprastai yra minimali, tačiau rekomenduojama periodiškai tikrinti, kad kontaktai liktų švarūs ir nenusidėvėję.

8. Dažnos problemos ir trikčių šalinimas

Netgi aukštos kokybės moduliniai kontaktoriai gali susidurti su problemomis, jei jie netinkamai naudojami arba sumontuoti.

• Kontaktinis suvirinimas:Dažnai tai sukelia perkrovos sąlygos
• Ritės gedimas:Dėl netinkamo įtampos tiekimo
• Perkaitimas:Prasta ventiliacija arba per didelė apkrova
• Mechaninis nusidėvėjimas:Dažni perjungimo ciklai laikui bėgant

Trikčių šalinimas visada turėtų prasidėti tikrinant apkrovos sąlygas, o vėliau tikrinant ritės ir kontakto vientisumą.

9. Modulinio perjungimo technologijos ateities tendencijos

Modulinių kontaktorių ateitis yra glaudžiai susijusi su išmaniųjų tinklų ir išmaniųjų pastatų sistemų plėtra. Jų raidą formuoja kelios tendencijos:

• Integracija su daiktų interneto valdymo sistemomis
• Nuotolinis stebėjimas ir diagnostika
• Energijos suvartojimo optimizavimo algoritmai
• Miniatiūrizavimas ir didesnio tankio dizainai
• Patobulinta lanko slopinimo technologija

Kadangi automatika ir toliau plečiasi, moduliniai kontaktoriai vaidins vis svarbesnį vaidmenį užtikrinant efektyvų ir protingą energijos paskirstymą.

10. Dažnai užduodami klausimai

1 klausimas: koks yra pagrindinis modulinio kontaktoriaus tikslas?
Jis naudojamas elektros apkrovoms perjungti valdymo sistemose, ypač automatikos ir pastatų valdymo programose.

2 klausimas: ar modulinius kontaktorius galima naudoti pramoninėje aplinkoje?
Taip, bet jie geriausiai tinka lengvoms ir vidutinėms pramoninėms apkrovoms, o ne sunkioms mašinoms.

3 klausimas: kiek laiko veikia modulinis kontaktorius?
Tinkamai naudojant, jis gali trukti nuo šimtų tūkstančių iki milijonų perjungimo ciklų, priklausomai nuo apkrovos sąlygų.

4 klausimas: ar moduliniai kontaktoriai efektyviai naudoja energiją?
Taip, jie suprojektuoti su mažu ritės energijos suvartojimu, todėl yra labai efektyvūs, palyginti su tradiciniais modeliais.

11. Išvada ir kontaktai

Moduliniai kontaktoriai yra didelė pažanga elektros perjungimo technologijoje. Dėl kompaktiškos struktūros, efektyvumo ir pritaikomumo jie yra esminis šiuolaikinių elektros sistemų komponentas – nuo ​​gyvenamųjų namų automatikos iki pramoninio valdymo tinklų. Kadangi infrastruktūra tampa vis išmanesnė, patikimų ir lanksčių perjungimo įrenginių paklausa ir toliau augs.

Gamintojai mėgstaShanghai DaDa Electric Co., Ltd.prisideda prie šios evoliucijos kurdami didelio našumo modulinius kontaktorių sprendimus, pritaikytus pasauliniams pramonės standartams.

Jei ieškote stabilių, efektyvių ir ekonomiškų modulinių kontaktorių sprendimų, mūsų inžinierių komanda pasiruošusi patenkinti jūsų projekto reikalavimus.

Susisiekite su mumisšiandieništirti pritaikytus sprendimus ir techninę pagalbą jūsų elektros valdymo sistemoms.
