A 125 15KA miniatiūrinis grandinės pertraukiklisskirtas elektros sistemoms, kurioms reikalinga tiek didelė srovės galia, tiek patikima apsauga nuo trumpojo jungimo. Skirtingai nuo įprastų žemos galios MCB, 125 A didelės galios įtaisas gali būti pritaikytas sudėtingoms paskirstymo programoms, kuriose gedimų srovės gali būti žymiai didesnės. Šiame straipsnyje paaiškinama, kaip veikia 125 15KA MCB, ką reiškia jo pagrindinės specifikacijos, kur jį galima naudoti, kaip jį teisingai pasirinkti ir įdiegti bei ką pirkėjų komandos turėtų išnagrinėti prieš pateikdamos užsakymą. Taip pat nagrinėjamos praktinės Šanchajaus DaDa Electric Co., Ltd. serijos DAB7-125 dizaino ypatybės, įskaitant šiluminę magnetinę apsaugą, srovę ribojantį dizainą, didelius kabelių gnybtus ir 15 kA pertraukimo galią.
Turinys
- Kas yra 125 15KA miniatiūrinis grandinės pertraukiklis?
- Kodėl 125A ir 15KA yra svarbūs?
- Kaip veikia apsaugos mechanizmas?
- Kurios funkcijos pagerina praktinį našumą?
- Kur galima naudoti 125 15KA MCB?
- Pagrindinės specifikacijos, kurias reikia išnagrinėti
- Kaip pasirinkti tinkamą konfigūraciją
- Montavimo ir priežiūros svarstymai
- Dažnos problemos ir susirūpinimas dėl pirkimo
- Kodėl Shanghai DaDa Electric Co., Ltd.?
- Dažnai užduodami klausimai
- Baigiamieji svarstymai
Kas yra 125 15KA miniatiūrinis grandinės pertraukiklis?
125 15KA miniatiūrinis grandinės pertraukiklis yra didelės srovės apsauginis įtaisas, skirtas nutraukti elektros grandines, kai atsiranda nenormalios srovės sąlygos. Gaminio žymėjime „125“ paprastai reiškia iki 125 A vardinę srovę, o „15KA“ reiškia 15 kA trumpojo jungimo pertraukimo galią pagal taikomas bandymo sąlygas ir standartą.
Šie du skaičiai apibūdina skirtingas elektrines charakteristikas. 125A įvertinimas yra susijęs su srove, kurią pertraukiklis turi išlaikyti tam tikromis darbo sąlygomis. 15 kA skaičius yra susijęs su numatomos trumpojo jungimo srovės lygiu, kurį pertraukiklis gali saugiai nutraukti nurodytomis sąlygomis.
Šis skirtumas yra svarbus, kai inžinieriai lygina grandinės pertraukiklius. Didesnė vardinė srovė automatiškai nereiškia didesnės trumpojo jungimo galios. Abi vertės turi būti įvertintos pagal įrenginio elektrines charakteristikas.

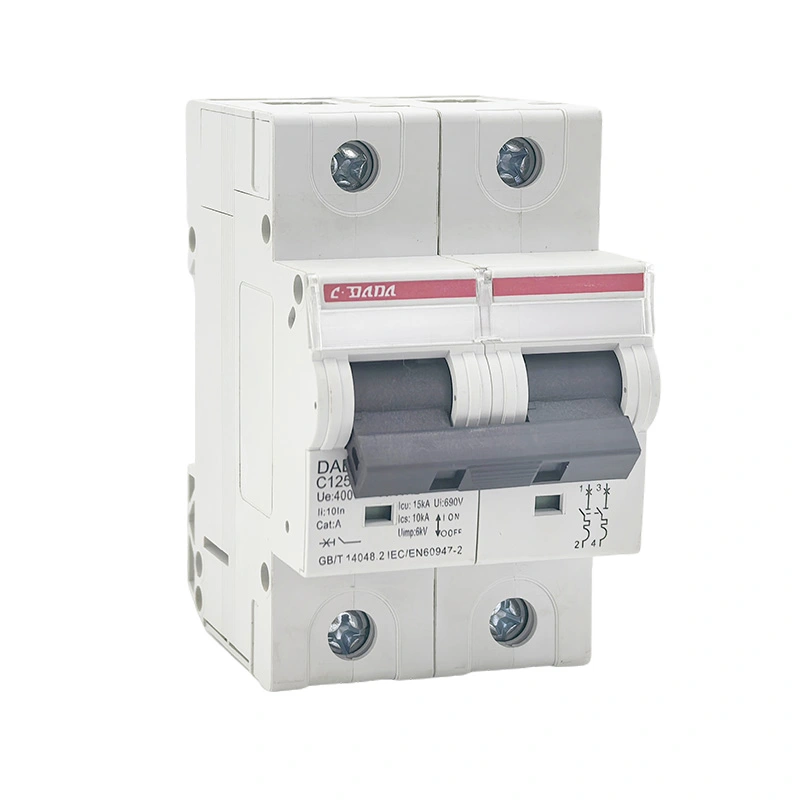

DAB7-125 serija iš Shanghai DaDa Electric Co., Ltd. sukurta pramoninėms ir komercinėms elektros energijos paskirstymo programoms. Jo paskelbtoje gaminio informacijoje nurodoma 125 A maksimali vardinė srovė ir didelės pertraukimo galios galimybės, įskaitant 15 kA. Gamintojas taip pat nurodo šiluminę magnetinę apsaugą ir srovę ribojančią konstrukciją.
Kodėl 125A ir 15KA yra svarbūs?
Elektros paskirstymo sistemose gali būti daug gedimų energijos, ypač arti transformatorių, skirstomųjų plokščių, pramoninių mašinų ir didelių galios apkrovų. Jei apsauginis įtaisas yra veikiamas gedimo srovės, viršijančios nurodytą pertraukimo galimybę, pasekmės gali būti įrangos pažeidimas, per didelis lankas ir rimtas pavojus saugai.
15 kA pertraukimo galia suteikia didesnę pertraukimo ribą nei daugelis standartinių mažos pertraukimo galios MCB. Tačiau tikrasis tinkamumas priklauso nuo numatomos trumpojo jungimo srovės įrengimo vietoje ir galiojančio elektros standarto reikalavimų.
| Parametras | Ką Tai rodo | Kodėl tai svarbu |
|---|---|---|
| 125A | Nominali srovė | Nustato įprastą pertraukiklio srovės perdavimo diapazoną. |
| 15kA | Didelė trumpojo jungimo pertraukimo galimybė | Padeda pertraukikliui nutraukti nurodytas didelių gedimų sroves. |
| Terminė kelionė | Apsauga nuo perkrovos | Reaguoja į nuolatines pernelyg didelės srovės sąlygas. |
| Magnetinė kelionė | Apsauga nuo trumpojo jungimo | Užtikrina greitą veikimą sunkių gedimų metu. |
| Srovės ribojimas | Gedimo energijos mažinimas | Gali padėti sumažinti įtampą, patiriamą antrinės įrangos. |
Todėl projektuojant paskirstymo sistemą pertraukiklis turėtų būti parenkamas pagal faktinės apkrovos skaičiavimą, laidininko nominalią vertę, gedimo srovės skaičiavimą, įtampą, dažnį, polių konfigūraciją ir koordinavimo reikalavimus, o ne vien tik srovės nominalią vertę.
Kaip veikia apsaugos mechanizmas?
Šiuolaikinis MCB paprastai derina du pagrindinius išjungimo principus: šiluminę apsaugą ir magnetinę apsaugą. Šie du mechanizmai sprendžia skirtingus viršsrovių įvykių tipus.
Šiluminė apsauga reaguoja į perkrovos sąlygas, kurios išlieka laikui bėgant. Kai srovė viršija numatytą veikimo lygį, šiluma sukelia šiluminio elemento veikimą ir atidaro grandinę.
Magnetinė apsauga skirta didelės srovės gedimo sąlygoms. Stiprus magnetinis atsakas gali greitai suaktyvinti išjungimo mechanizmą, kai įvyksta stiprus trumpasis jungimas.
Kai gedimo metu kontaktai atsiskiria, gali susidaryti elektros lankas. Vidinės lanko valdymo struktūros padeda valdyti ir užgesinti lanką pertraukimo metu.
Srovę ribojanti konstrukcija gali sumažinti energiją, leidžiamą per grandinę trumpojo jungimo metu, ir taip sumažinti prijungtų komponentų įtampą.
DAB7-125 gaminio informacijoje aprašoma šiluminė ir magnetinė išjungimo funkcija, mechanizmas be išjungimo ir srovės ribojimo konstrukcija. Šios savybės ypač svarbios tais atvejais, kai apsauginis įtaisas turi nuosekliai reaguoti tiek į ilgalaikes perkrovas, tiek į didelės srovės gedimus.
Kurios funkcijos pagerina praktinį našumą?
Apsaugos elektros įranga nėra vertinama tik pagal pagrindinę srovę. Mechaninė konstrukcija, gnybtų konstrukcija, kontaktinės medžiagos, montavimo būdas ir vidinės lanko valdymo priemonės gali turėti įtakos praktiniam naudojimui.
- Didelė pertraukimo galia:15 kA specifikacija suteikia didesnę trumpojo jungimo pertraukimo galimybę nei daugelis įprastų mažos galios MCB.
- Dideli kabelių gnybtai:DAB7-125 serija yra suprojektuota su dideliais gnybtais, tinkančiais variniams ir aliuminio laidininkams iki 35 mm² pagal gamintojo paskelbtą informaciją.
- Mechanizmas be kelio:Pertraukiklis gali išlaikyti savo apsauginę funkciją net tada, kai valdymo mechanizmas laikomas ON padėtyje.
- Teigiamo kontakto indikacija:Aiškus kontakto būsenos nurodymas gali palengvinti patikrinimą ir techninę priežiūrą.
- Termomagnetinis veikimas:Įvairios viršsrovės sąlygos gali būti sprendžiamos naudojant papildomus išjungimo mechanizmus.
- Montavimas ant DIN bėgelio:Modulinis montavimas supaprastina montavimą suderinamoje paskirstymo įrangoje.
- Ugniai atsparus korpusas:Paskelbtoje DAB7-125 informacijoje nurodyta PA66 antipireninė korpuso medžiaga.
Šios detalės svarbios platintojams ir sistemų integratoriams, nes įrengimo efektyvumas ir aptarnavimas gali turėti įtakos bendrai eksploatavimo patirčiai, o ne tik pradinei pirkimo kainai.
Kur galima naudoti 125 15KA MCB?
Elektros paskirstymo sistemoms, kuriose grandinės srovė ir gedimo lygis patenka į įrenginio nurodytą veikimo diapazoną, galima svarstyti 125 A didelės pertraukos galios MCB. Įprasta taikymo aplinka gali būti pramoniniai įrenginiai, komerciniai pastatai, įrangos skirstomieji skydai ir kitos didesnės srovės grandinės.
| Taikymas | Tipinis reikalavimas | Galima nauda |
|---|---|---|
| Pramoninis platinimas | Didesnės srovės apkrovos ir sudėtingos gedimų sąlygos | Didelė srovės talpa su apsauga nuo trumpojo jungimo |
| Komerciniai pastatai | Patikima paskirstymo apsauga | Kompaktiška modulinė apsauga paskirstymo grandinėms |
| Mašinų sistemos | Elektros įrangos ir tiektuvų apsauga | Šiluminė ir magnetinė viršsrovių reakcija |
| Paskirstymo plokštės | Erdvę taupantys apsauginiai įtaisai | DIN bėgių montavimas ir modulinė konstrukcija |
| Daug energijos suvartojanti įranga | Didesnė grandinės srovė | Iki 125A vardinės srovės konfigūracija, priklausomai nuo pasirinkto modelio |
Tinkamumas naudoti visada turi būti patvirtintas pagal visą elektros projektą. Įtampa, dažnis, numatoma gedimo srovė, laidininko dydis, aplinkos temperatūra, polių konfigūracija ir taikomos montavimo taisyklės gali pakeisti atitinkamą pertraukiklio pasirinkimą.
Pagrindinės specifikacijos, kurias reikia išnagrinėti
Pirkėjai dažnai sutelkia dėmesį į „125A“ ir „15kA“, nes juos lengva suprasti. Tačiau profesionaliems pirkimams reikalinga platesnė specifikacijų peržiūra.
| Specifikacija | Pirkimo klausimas |
|---|---|
| Nominali srovė | Ar pasirinktas įvertinimas atitinka apskaičiuotą grandinės apkrovą ir laidininko talpą? |
| Pertraukimo pajėgumas | Ar nurodyta 15 kA talpa tinka būsimai gedimo srovei? |
| Nominali įtampa | Ar pertraukiklis atitinka sistemos įtampą ir paskirstymo išdėstymą? |
| Stulpų skaičius | Ar grandinei reikia 1P, 2P, 3P, 4P ar kitos konfigūracijos? |
| Kelionės kreivė | Ar pasirinkta atleidimo charakteristika suderinama su prijungta apkrova? |
| Taikomas standartas | Ar gaminys atitinka tikslinei rinkai ir įrengimui keliamus standartus? |
| Terminalo talpa | Ar gnybtuose galima saugiai pritaikyti nurodytą laidininką? |
| Montavimo būdas | Ar reikalingas montavimas ant DIN bėgelio ar kitoks montavimo būdas? |
Pavyzdžiui, IEC 60947-2 ir IEC/EN 60898-1 naudojamos skirtingos grandinės pertraukiklių klasifikacijos ir bandymų sistemos. Todėl paskelbtuose gamintojo duomenyse gali būti tiek Icu, tiek Icn terminų, atsižvelgiant į standartą ir produkto kategoriją. Pirkėjas turėtų tiksliai patikrinti, kuris įvertinimas galioja, kai įtampa ir eksploatavimo sąlygos yra numatytos instaliacijos.
Kaip pasirinkti tinkamą konfigūraciją
125 15KA miniatiūrinio grandinės pertraukiklio pasirinkimas turėtų prasidėti nuo elektros sistemos, o ne nuo gaminių katalogo. Paprastas atrankos procesas gali sumažinti pertraukiklio ir grandinės nesutapimo riziką.
- Nustatykite projektinę srovę.Apskaičiuokite numatomą nuolatinės ir pertraukiamos apkrovos srovę.
- Patikrinkite laidininko reitingą.Apsauginis įtaisas turi būti suderintas su leistina kabelio srove esamomis įrengimo sąlygomis.
- Nustatykite numatomą trumpojo jungimo srovę.Pasirinkta pertraukimo galia turi atitikti gedimo lygį įrengimo vietoje.
- Patvirtinkite įtampą ir dažnį.Įsitikinkite, kad pertraukiklis yra skirtas elektros sistemai.
- Pasirinkite polių išdėstymą.Apsvarstykite fazių ir nulinių laidų reikalavimus.
- Peržiūrėkite kelionės charakteristikas.Išjungimo kreivė turi būti tinkama prijungtai apkrovai ir numatomoms įsijungimo sąlygoms.
- Patvirtinkite standartus ir sertifikatus.Patikrinkite tikslinės rinkos reikalavimus, projekto specifikaciją ir vietinius elektros reglamentus.
- Patikrinkite fizinį suderinamumą.Patvirtinkite matmenis, gnybtų dydį, suderinamumą su DIN bėgiais ir atstumą tarp plokščių.
Montavimo ir priežiūros svarstymai
Tinkamas montavimas yra būtinas bet kokiam didelės srovės apsauginiam įtaisui. Net gerai suprojektuotas grandinės pertraukiklis negali kompensuoti netinkamo dydžio laidų, atsilaisvinusių gnybtų, netinkamų gaubtų ar netinkamos montavimo praktikos.
- Prieš montuodami patikrinkite pertraukiklio modelį ir įvertinimą.
- Atjunkite elektros tiekimą ir laikykitės galiojančių saugos procedūrų.
- Įsitikinkite, kad laidininko skerspjūvis yra suderinamas su gnybtu.
- Teisingai paruoškite laidus ir venkite pažeistų ar netinkamai nuluptų kabelių galų.
- Priveržkite gnybtus pagal gamintojo nurodytus reikalavimus.
- Įsitikinkite, kad pertraukiklis yra patikimai pritvirtintas prie suderinamo DIN bėgio.
- Patikrinkite, ar korpusas užtikrina tinkamą apsaugą ir tarpą.
- Reguliariai tikrinkite gnybtus, ar nėra perkaitimo, spalvos pakitimo ar mechaninio atsilaisvinimo požymių.
- Išbandykite apsauginę sistemą pagal įrenginio priežiūros reikalavimus.
Techninės priežiūros grafikai turi atspindėti aplinką ir darbo ciklą. Pramoninius įrenginius, kuriuose yra didelė apkrova, dažnas perjungimas, dulkės, vibracija ar aukšta temperatūra, gali reikėti tikrinti dažniau nei mažai apkrautas patalpų paskirstymo sistemas.
Dažnos problemos ir susirūpinimas dėl pirkimo
Didelės srovės MCB pirkėjai dažnai susiduria su keletu praktinių iššūkių. Išsprendus šias problemas prieš pirkimą, galima išvengti vėlavimų ir diegimo problemų.
Kai kuriuose produktų sąrašuose minimas tik bendras „didelis lūžimo pajėgumas“. Pirkėjai turėtų paprašyti tikslaus įvertinimo, standarto, įtampos ir bandymo pagrindo.
Pasirinkus 125A nepatikrinus kabelio talpos ir tikrosios projektinės srovės, gali kilti koordinavimo problemų.
Didesniems laidininkams reikia gnybtų, skirtų priimti reikiamą skerspjūvio plotą. Prieš perkant reikia patvirtinti terminalo suderinamumą.
Tarptautiniams pirkėjams projektui patvirtinti dažnai reikia techninių specifikacijų, sertifikatų, brėžinių ir informacijos apie gaminį.
Profesionalus tiekėjas turėtų sugebėti pateikti aiškius gaminio duomenis ir padėti pirkėjams suprasti skirtumus tarp vardinės srovės, pertraukimo galios, išjungimo charakteristikų ir įrengimo reikalavimų.
Kodėl Shanghai DaDa Electric Co., Ltd.?
„Shanghai DaDa Electric Co., Ltd.“ kuria ir gamina grandinės apsaugos produktus, skirtus pramoninėms ir komercinėms elektros reikmėms. Jo paskelbtame produktų portfelyje yra MCB, MCCB, RCBO, RCCB ir susijusi grandinės apsaugos įranga.
DAB7-125 serija yra skirta programoms, kurioms reikalinga didesnė srovės talpa ir didelė trumpojo jungimo galimybė. Paskelbtos specifikacijos apima 15 kA didelę pertraukimo galią, šiluminio magnetinio išjungimo funkciją, srovę ribojančią konstrukciją, teigiamo kontakto indikaciją ir gnybtus, tinkamus didesniems laidininkams. :contentReference[oaicite:1]{index=1}
Gamintojo gamyklinėje informacijoje taip pat aprašomos specialios štampavimo, taškinio suvirinimo, kniedijimo, liejimo ir surinkimo dirbtuvės, padedančios gaminti tiek MCB, tiek MCCB gaminius. :contentReference[oaicite:2]{index=2}
Platintojams, elektros didmenininkams, plokščių gamintojams ir OĮG klientams tokios gamybos galimybės gali būti naudingos, kai nuoseklus gaminio tiekimas, techninė dokumentacija ir konfigūracijos palaikymas yra svarbios pirkimo sprendimo dalys.
| Pirkėjo reikalavimas | Atitinkama DAB7-125 charakteristika |
|---|---|
| Didelės srovės grandinės apsauga | Nominali srovė iki 125A |
| Didesni trumpojo jungimo reikalavimai | Iki 15kA pertraukimo galia pagal paskelbtą gaminio informaciją |
| Apsauga nuo perkrovos | Šiluminio išjungimo funkcija |
| Trumpojo jungimo atsakas | Magnetinio išjungimo funkcija |
| Didesni laidininkai | Dideli kabelių gnybtai, skirti iki 35 mm² laidininkams pagal gamintojo informaciją |
| Skydelių montavimas | Modulinė DIN bėgelio montavimo konstrukcija |
Gaminio specifikacijos visada turi būti patvirtintos pagal naujausius techninius dokumentus prieš galutinį projekto patvirtinimą, ypač kai pertraukiklis bus sumontuotas aukštos gedimo srovės aplinkoje arba reguliuojamoje elektros sistemoje.
Dažnai užduodami klausimai
15KA reiškia 15 kA trumpojo jungimo pertraukimo galią taikomomis nurodytomis bandymo sąlygomis. Tai rodo numatomos trumpojo jungimo srovės lygį, kurį įrenginys skirtas nutraukti pagal taikomą įvertinimą ir standartą.
Ne. Renkantis reikia atsižvelgti į laidininko talpą, apkrovos charakteristikas, sistemos įtampą, aplinkos sąlygas, gedimo srovę, polių konfigūraciją ir taikomus elektros reikalavimus.
125A siejama su vardine pertraukiklio srove, o 15kA reiškia jo trumpojo jungimo pertraukimo galimybę. Jie apibūdina skirtingas apsauginio įtaiso charakteristikas.
Tai gali būti laikoma tinkamomis pramoninio paskirstymo grandinėmis, kai elektros sistema atitinka gaminio nurodytus vardinius parametrus ir montavimo reikalavimus.
Ne. Pertraukimo galia yra tik vienas pasirinkimo veiksnys. Taip pat reikia įvertinti įtampą, vardinę srovę, išjungimo charakteristikas, laidų koordinavimą, polių konfigūraciją ir įrengimo sąlygas.
Šiluminė apsauga skirta ilgalaikėms perkrovos sąlygoms, o magnetinė apsauga greitai reaguoja į didelės srovės gedimo sąlygas, tokias kaip trumpasis jungimas.
„Shanghai DaDa Electric“ paskelbtoje DAB7-125 informacijoje teigiama, kad jos dideli kabelių gnybtai tinka variniams ir aliuminio kabeliams iki 35 mm². Tikslus laidų išdėstymas prieš montavimą visada turi būti patvirtintas galiojančia technine dokumentacija.
Pirkėjai turėtų paprašyti techninių duomenų lapo, taikomų standartų, vardinės įtampos, trūkio galios duomenų, kelionės charakteristikų, matmenų brėžinių, terminalo informacijos, sertifikatų ir pakuotės informacijos, susijusios su paskirties rinka.
Baigiamieji svarstymai
125 15KA miniatiūrinis grandinės pertraukiklis atitinka specifinį reikalavimų derinį: santykinai didelę srovės talpą ir patobulintą trumpojo jungimo pertraukimo galimybę. Inžinieriams ir pirkėjų komandoms, norint priimti teisingą techninį sprendimą, labai svarbu suprasti, ką reiškia kiekvienas įvertinimas.
Svarbiausios aplinkybės apima ne tik „125A“ ir „15kA“ skaičius. Išsamus įvertinimas turėtų apimti vardinę įtampą, gedimo srovę, išjungimo charakteristikas, polių konfigūraciją, laidų suderinamumą, taikomus standartus, įrengimo aplinką ir fizinius matmenis.
Šanchajaus DaDa Electric Co., Ltd. DAB7-125 serija sujungia didelės srovės apsaugą su terminiu magnetiniu veikimu, srovę ribojančia konstrukcija, dideliais kabelių gnybtais ir paskelbta iki 15 kA pertraukimo galia. Dėl šių savybių gaminys yra tinkamas įvairioms pramoninėms ir komercinėms paskirstymo reikmėms, kai jis tinkamai suderintas su elektros sistema.
Sukurkite patikimesnį apsaugos sprendimą
Ieškote 125 15KA miniatiūrinio grandinės pertraukiklio pramoniniam paskirstymui, komercinėms maitinimo sistemoms, elektros skydams ar OEM projektams?Shanghai DaDa Electric Co., Ltd.gali suteikti informacijos apie gaminį ir techninę pagalbą jūsų taikomųjų programų reikalavimams.
Pasidalykite savo vardine srove, sistemos įtampa, polių konfigūracija, reikiama pertraukimo galia ir taikymo sąlygomis su mūsų komanda. Dėl gaminio specifikacijų, projekto konsultacijų ar masinio pirkimo reikalavimų,susisiekite su mumisaptarti tinkamą grandinės apsaugos sprendimą.
