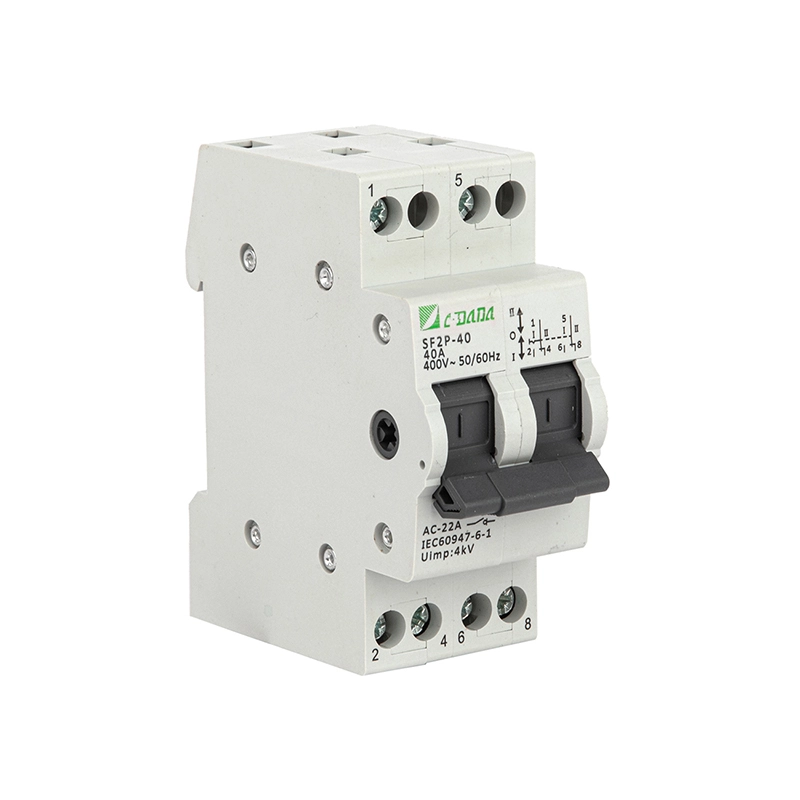

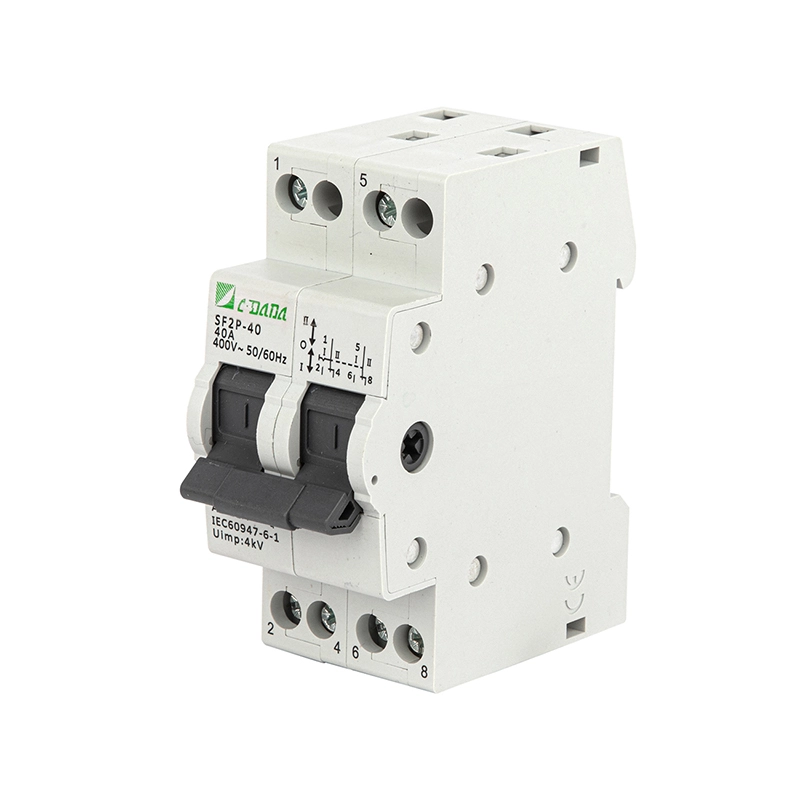

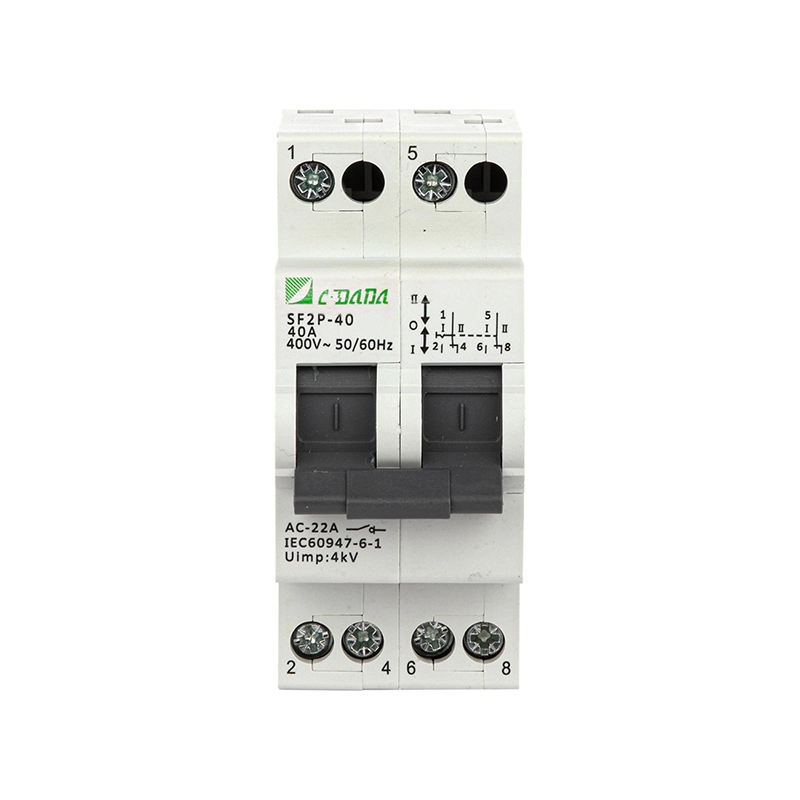

2P perjungimo jungiklis

Užtikrinkite saugų ir patikimą maitinimo šaltinio perjungimą naudodami CDADA SF serijos 2P perjungimo jungiklį, jis tinka kritinei grandinei konvertuoti gyvenamosiose, komercinėse ir lengvosios pramonės srityse. Šis ant DIN bėgio montuojamas mikro perjungimo jungiklis palaiko du maitinimo šaltinius arba apkrovas su aiškiu 3 padėčių veikimu: I-OFF-II, leidžiančiu sklandžiai pereiti tarp tinklo / tinklo ir atsarginio / generatoriaus maitinimo, variklio pirmyn / atgal valdymą arba fazės / įtampos stebėjimo grandines.

CDADA 2P perjungimo jungiklis, skirtas kintamajai 50/60 Hz, 230–400 V ir srovėms nuo 16 A iki 125 A, atitinka IEC 60947-3 ir EN 60947-3 standartus. Su ĮJUNGTA/IŠJUNGTA padėties indikatoriais, didelio laidumo kontaktais ir spyruokliniu greito gamybos/pertraukimo mechanizmu užtikrina stabilų veikimą net ir dažnai naudojant rankiniu būdu. Sukurtas moduliniam montavimui kartu su MCB ir kontaktoriais, idealiai tinka paskirstymo plokštėms pastatuose, siurblinėse, telekomunikacijų spintose ir avarinio apšvietimo sistemose.

Pagrindinės specifikacijos

Serija: SF serijos 2P rankinis perjungimo jungiklis

Prekinis ženklas: CDADA | Gamintojas: Shanghai DADA Electric CO.,LTD

Stulpai: 2P (dvigubas polius) – yra nuo 1P iki 4P variantų

Nominali srovė: 16A–125A (sumažinti iki 80 % aukštesnėje nei 40°C aplinkos temperatūroje)

Nominali įtampa: 230/400V AC, 50/60Hz

Izoliacijos įtampa (Ui): 500V

Naudojimo kategorija: AC-22A (mišri varžinė ir indukcinė apkrova)

Trumpalaikė atsparumo srovė (Icw): 12 × Ie 1 s

Gamybos talpa: 20×Ie, t=0,1s

Mechaninis tarnavimo laikas: 8500 operacijų

Elektrinis tarnavimo laikas: 1500 operacijų (esant apkrovai)

Užterštumo laipsnis: II

Montavimas: Standartinis TH35 DIN bėgis

Valdymas: rankinė 3 padėčių rankena (I – O – II)

Indikatoriai: matoma ON/OFF padėtis per rankenos išlygiavimą

Gnybtai: kabelio arba šynų jungtis

Priveržimo momentas:

1,2 N·m (16–40 A)

3,5 N·m (63–125 A)

Saugos pastaba: nėra lanko gesinimo kameros → turi būti naudojama su priešais esančiais saugikliais / MCB, siekiant apsaugoti nuo trumpojo jungimo

Techninių duomenų lapas

Kodėl verta rinktis CDADA 2P perjungimo jungiklį?

★ Saugi trijų padėčių izoliacija

Tikra OFF (O) padėtis atjungia abu šaltinius – tai labai svarbu techninei priežiūrai ir apsaugai nuo atgalinio padavimo.

★ DIN bėgio modulinė konstrukcija

Sumontuojamas per kelias sekundes kartu su MCB – taupoma vieta ir supaprastinamas skydų išdėstymas išmaniuosiuose pastatuose arba OEM korpusuose.

★ Didelio patikimumo kontaktai

Optimizuota dinaminė-statinė kontaktų geometrija užtikrina mažą pasipriešinimą ir ilgalaikį stabilumą.

★ Visuotinis atitiktis

Sertifikuotas pagal IEC 60947-3, priimtas Europoje, Azijoje, Afrikoje ir Lotynų Amerikoje.

★ Vartotojo saugus veikimas

Spyruoklinis mechanizmas apsaugo nuo dalinio įsijungimo; pailginta rankena pasirenkama 63A+ modeliams.

★ Universalios programos

Nuo generatoriaus perjungimo iki variklio krypties pakeitimo – vienas jungiklis, kelios funkcijos.

Tipinės programos

Atsarginės maitinimo sistemos: perjunkite tarp komunalinių paslaugų ir generatoriaus

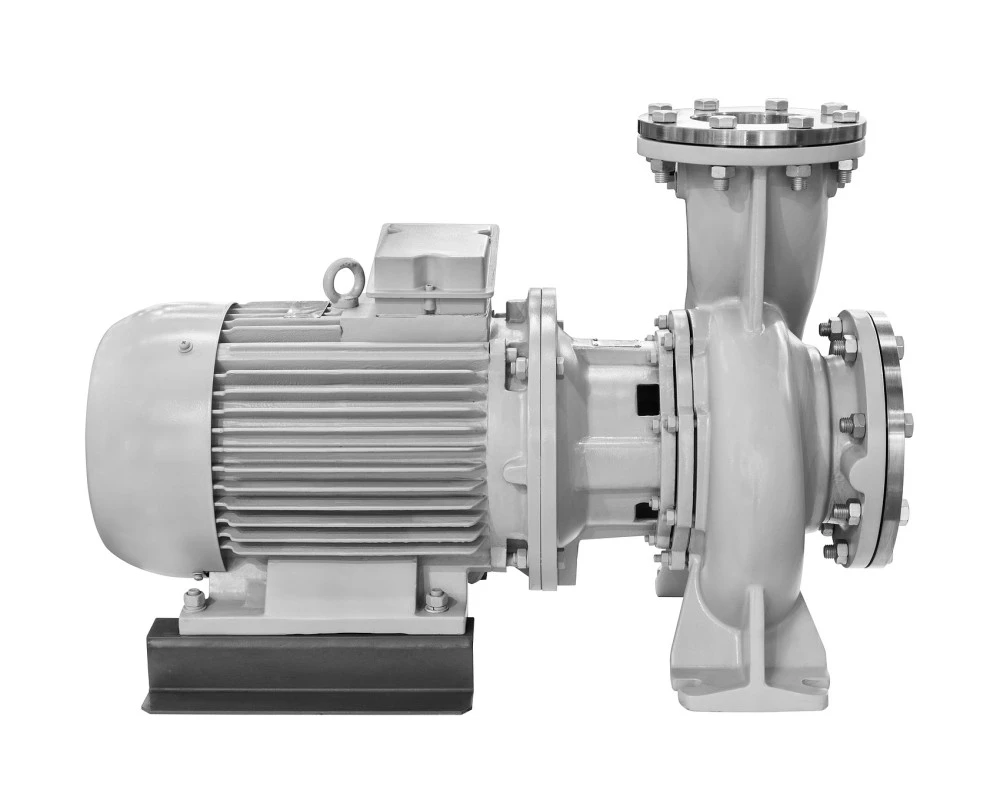

Variklio valdymas: mažų siurblių arba ventiliatorių sukimasis pirmyn / atgal

Matavimo grandinės: Įtampos / fazės pasirinkimas matavimo skyduose

Pastatų automatika: dviejų ŠVOK įrenginių perjungimas, avarinio apšvietimo perdavimas

Telekomunikacijų ir duomenų centrai: perteklinio maitinimo šaltinio pasirinkimas

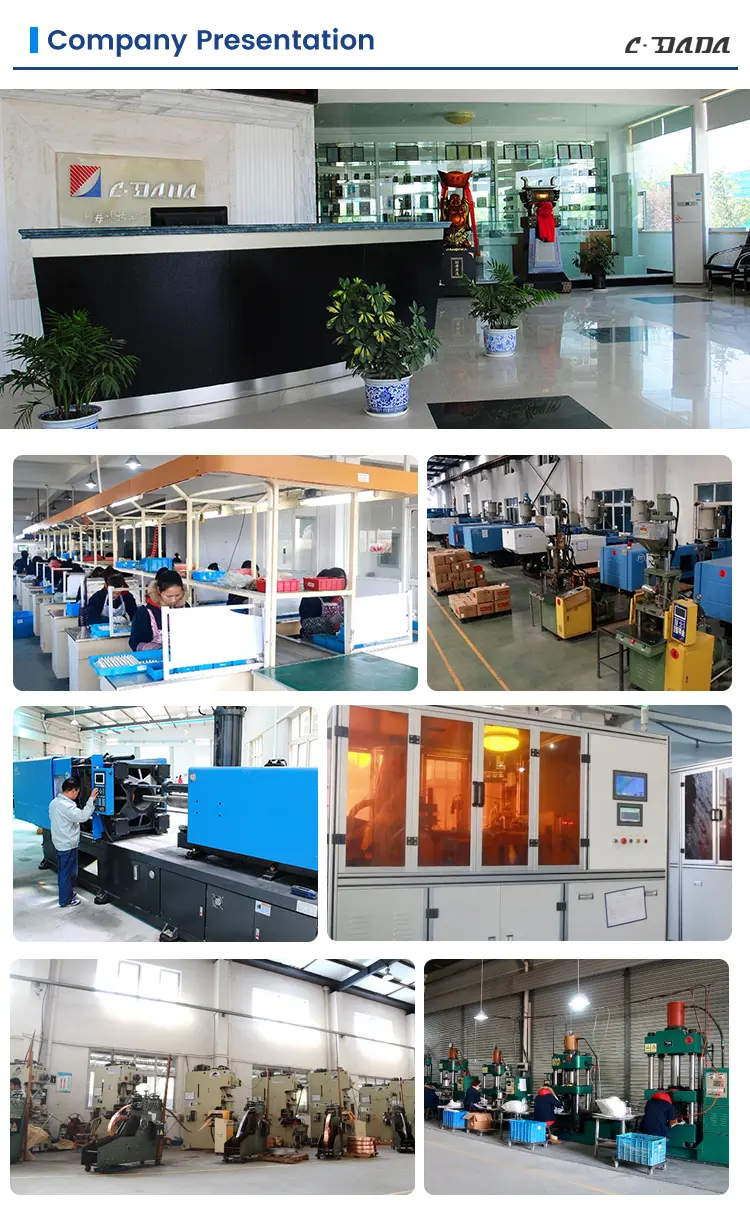

Apie CDADA

★ Mūsų pagrindiniai pranašumai:

1) Užbaigti tarptautinius sertifikatus,

2) stipri OEM / ODM galimybė,

3) aukštas sąnaudų ir našumo santykis,

4) Patikimas didelio masto gamybos pajėgumas,

5) Didelė eksporto patirtis.

★ Mūsų gaminiai sėkmingai eksportuojami į Pietryčių Aziją, Vidurinius Rytus, Pietų Ameriką, Afriką, Europą ir NVS šalis, daug dėmesio skiriant juostų ir kelių rinkoms.

★ Nuolat investuojame į mokslinius tyrimus ir plėtrą, stebime pasaulinius standartus ir rinkos tendencijas bei bendradarbiaujame su pramonės ekspertais, kad atnaujintume savo produktų portfelį.

Dažnai užduodami klausimai

1 klausimas: ar galiu persijungti esant apkrovai?

A1: nerekomenduojama. SF serijos 2P perjungimo jungiklis neturi lanko gesinimo kameros. Visada atjunkite grandinę prieš perjungdami arba naudokite tik tuščiosios eigos perdavimui (pvz., izoliatoriaus funkcijai). Jei norite perjungti įtampą, apsvarstykite motorizuotus ATS arba saugiklius jungiklius.

2 klausimas: kodėl yra „O“ (OFF) padėtis?

A2: Centrinė IŠJUNGTA padėtis užtikrina visišką izoliaciją nuo abiejų maitinimo šaltinių – tai būtina techninės priežiūros saugai ir užkirsti kelią atgaliniam tiekimui į generatorius ar keitiklius.

3 klausimas: ar man reikia saugiklių su šiuo jungikliu?

A3: Taip. Kadangi jis negali nutraukti gedimų srovių, visada suporuokite jį su priešpriešiniais saugikliais arba MCB, atitinkančiais jūsų sistemos numatomą trumpojo jungimo srovę.

4 klausimas: ar jis gali valdyti variklio kryptį?

A4: Taip – ​​mažiems varikliams 2P jungiklis gali pakeisti fazių seką, kai laidas prijungtas teisingai. Prieš keisdami kryptį įsitikinkite, kad variklis yra sustabdytas ir išjungtas.

5 klausimas: kodėl verta rinktis CDADA, o ne kitus prekės ženklus?

A5: CDADA siūlo:

● Tikras 3 padėčių mechaninis blokavimas (nėra plūduriuojančių būsenų)

● DIN bėgių suderinamumas su pasauliniais skydų standartais

● Aiškus vizualinis jungiklio padėties rodymas

● Tvirtas spyruoklinis mechanizmas patikimam kontaktiniam slėgiui

● Konkurencinga kaina su visu IEC sertifikatu ir technine pagalba
