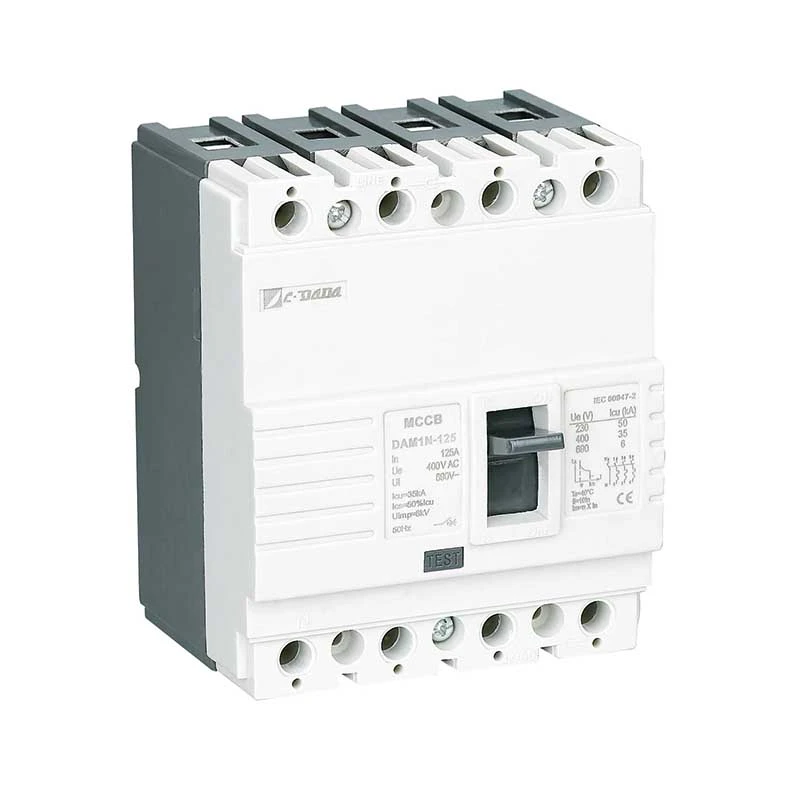

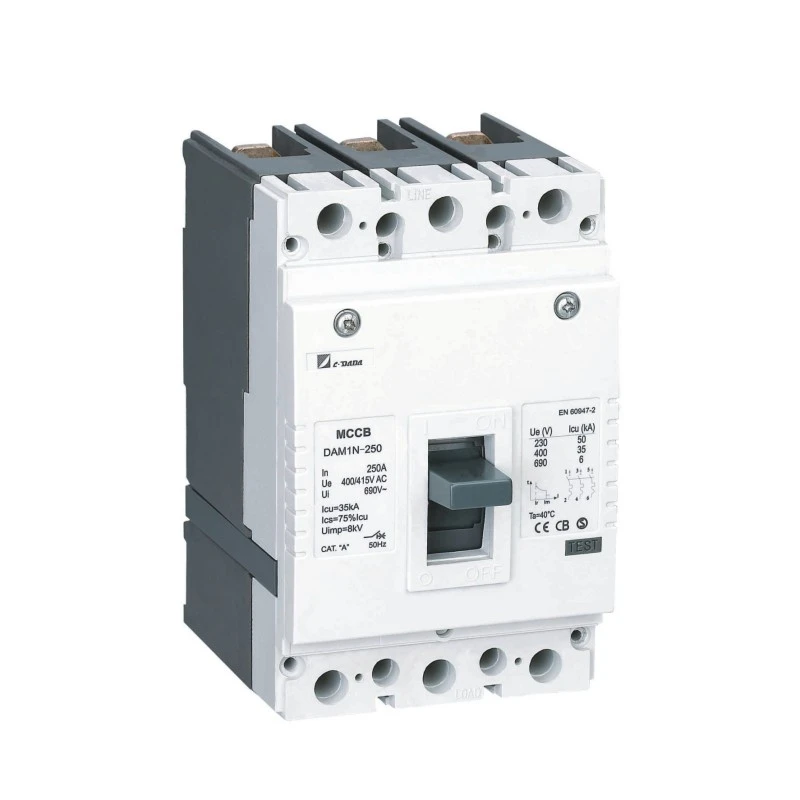

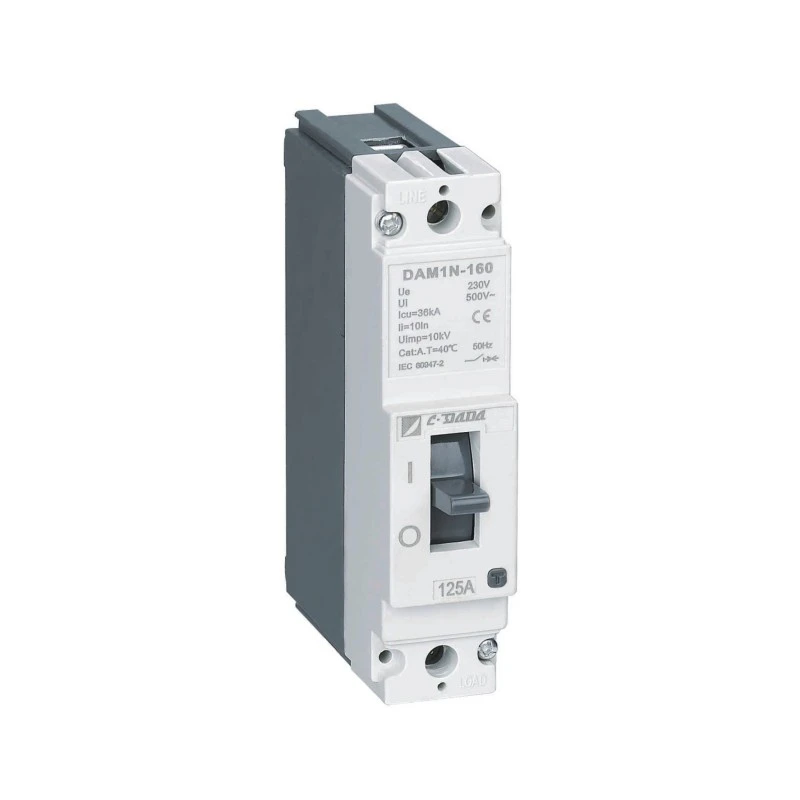

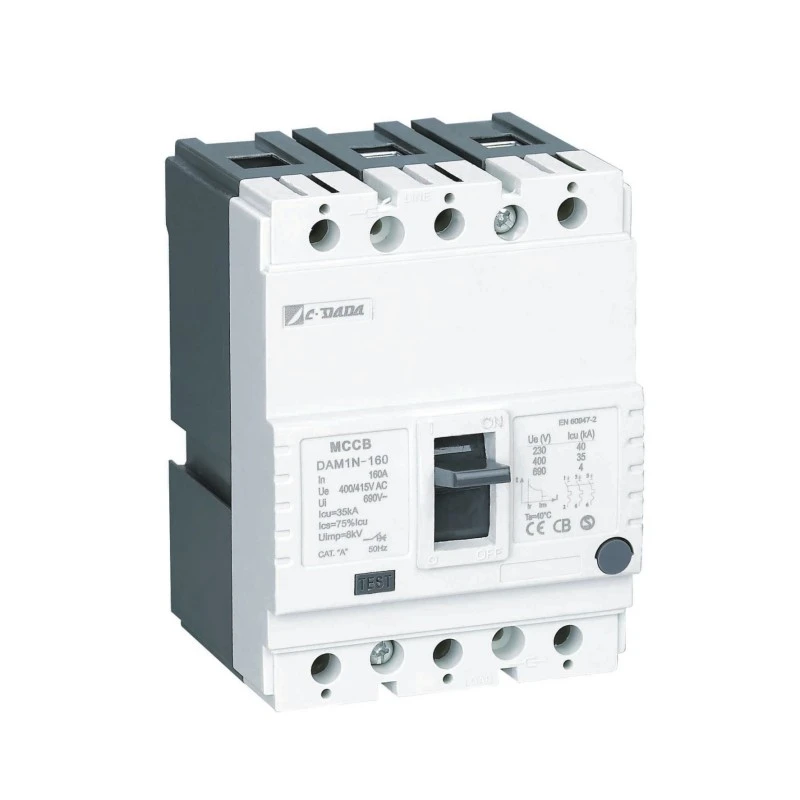

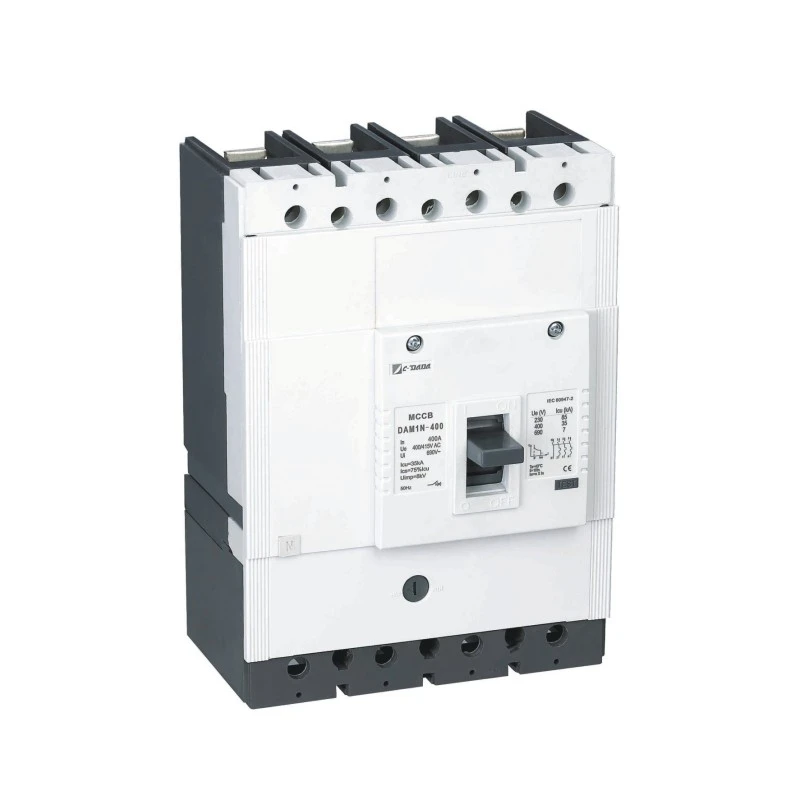

Fiksuoto tipo forminio korpuso grandinės pertraukiklis

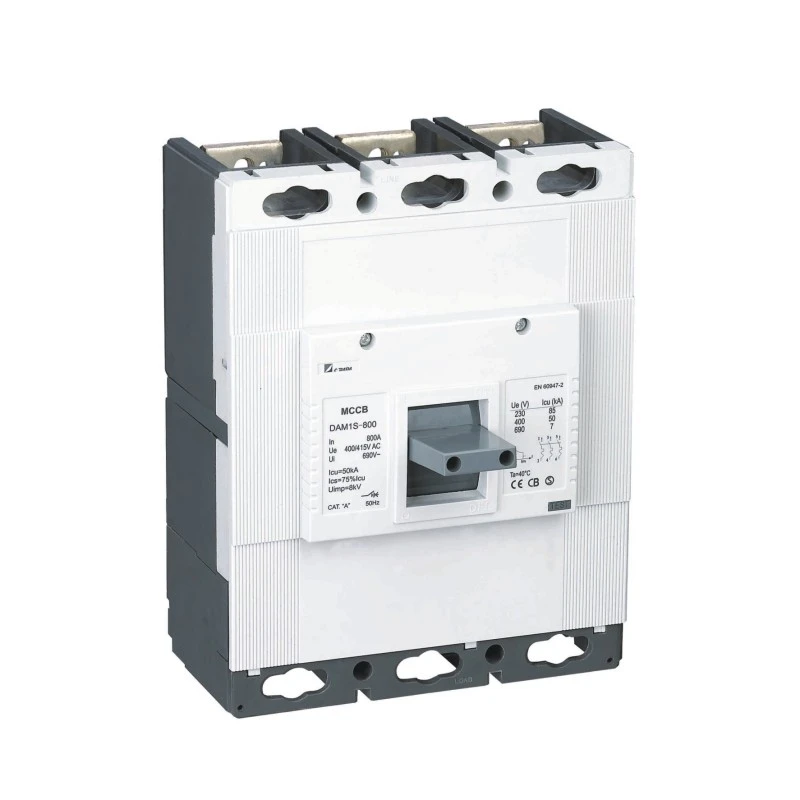

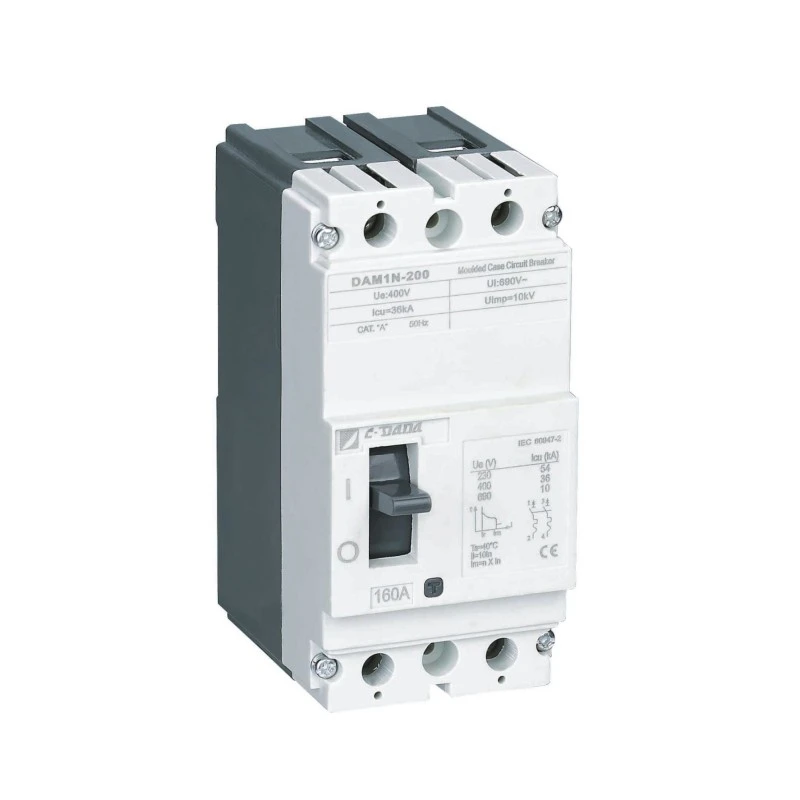

CDADA fiksuoto tipo korpusiniai grandinės pertraukikliai (MCCB) DAM1 serija atitinka bet kokios paskirties poreikius – nuo ​​mažų vartotojų iki pramoninių transformatorių ir paskirstymo įrenginių.

DAM1 serija turi septynis rėmo dydžius, iki 1600A, pertraukimo galią iki 100 kA, darbinę įtampą iki 1000 voltų, lengvai patenkina įvairius visapusiškus elektrinių ir mechaninių priedų poreikius, pateikia įvairius montavimo sprendimus, kad maksimaliai padidintų bet kokios elektros energijos sistemos poreikius.

Su pasauliniu sertifikatu KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 yra geriausias pasirinkimas pasaulio elektros prietaisų gamykloms ir OEM.

Pagrindinės specifikacijos

DAM1 MCCB forminio korpuso grandinės pertraukiklio elektriniai parametrai

● Icu: O-t-CO bandymas (O: atviras manevras, CO: uždarymo ir atidarymo manevras, t: laukimo trukmė)

● Ics: O-t-CO-t-CO bandymas (O: atviras manevras, CO: uždarymo ir atidarymo manevras, t: laukimo trukmė)

★ Įjungta / I padėtis: rodo, kad pertraukiklio kontaktai yra uždaryti. Šioje padėtyje pertraukiklio svirtis yra viršutinėje padėtyje

★ IŠJUNGIMO padėtis: rodo, kad pertraukiklis atidarytas dėl bet kokio gedimo (per didelės apkrovos arba trumpojo jungimo). Šiuo atveju pertraukiklio svirtis yra vidurinėje padėtyje tarp ON ir OFF padėčių. Kad pertraukiklis, esantis išjungimo padėtyje, būtų įjungtas; stumkite pertraukiklio svirtį žemyn, kaip parodyta OFF ženklu

Pertraukiklis turi būti nustatytas su "spragtelėjimo" garsu. Po to patraukite svirtį, kaip parodyta ON ženklu, kad uždarytumėte pertraukiklį

★ IŠJUNGTA/0 Padėtis: rodo, kad pertraukiklio kontaktai yra atidaryti. Tokiu būdu pertraukiklio svirtis yra apatinėje padėtyje.

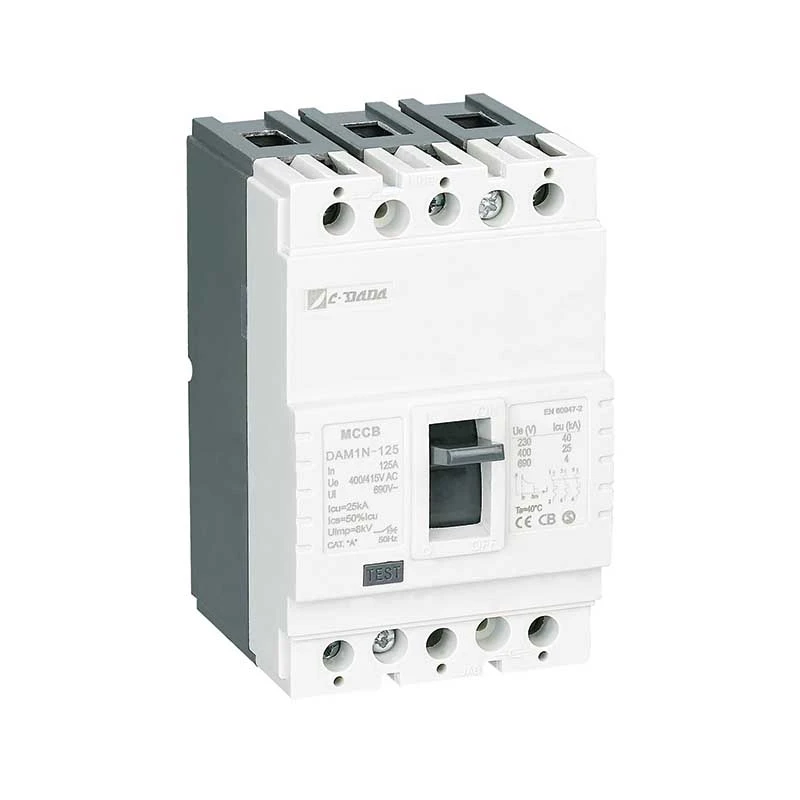

DAM1-125 MCCB forminio korpuso grandinės pertraukiklio fiziniai parametrai

Darbo principas ir apsaugos mechanizmas

★ Šiluminė apsauga (perkrova)

Bimetalinė juostelė sulinksta, kai kaitinama dėl nuolatinės viršsrovės (> vardinė srovė). Lenkimo greitis yra proporcingas srovės dydžiui – užtikrinamas atvirkštinis išjungimas, kuris imituoja kabelio šiluminę elgseną, užkertamas kelias trikdžiams ir apsaugota įranga.

★ Magnetinė apsauga (trumpasis jungimas)

Trumpojo jungimo metu (pvz., fazė-fazė arba fazė-žemė), didelės srovės magnetinis laukas akimirksniu patraukia solenoido stūmoklį, per milisekundes atlaisvindamas užrakto mechanizmą – nutraukdamas gedimo srovę prieš įvykstant terminei žalai.

Produkto privalumai

★ Kūnas ir viršelis:

Kaip korpuso ir dangos medžiaga buvo panaudota stiklo pluošto poliesterio derva pagal EN 60512-20-2 standartą. Ši medžiaga, kuri literatūroje vadinama BMC (Bulk Molding Compound), yra pageidaujama dėl aukštų elektrinių ir mechaninių verčių ir gali nuolat atlaikyti 160 ℃ temperatūrą. BMC medžiaga nedega, kai liečiasi su viela esant 960 ℃ temperatūrai pagal IEC 695-2-1

Bimetalas: Bimetalas yra medžiaga, sudaryta iš dviejų plokščių metalų derinio, turinčio skirtingus šilumos išplėtimo koeficientus. Srovė, einanti per pertraukiklį, įkaista bimetalą. Dėl šio karščio poveikio. bimetalas lenkiasi link mažiau besitęsiančios plokštės. Kadangi šiluma didėja, kai didėja per pertraukiklį einanti srovė, bimetalas labiau įkaista ir labiau lenkia. Tokiu būdu jis valdo atidarymo mechanizmą, kad atidarytų pertraukiklį.

★ Kontaktai:

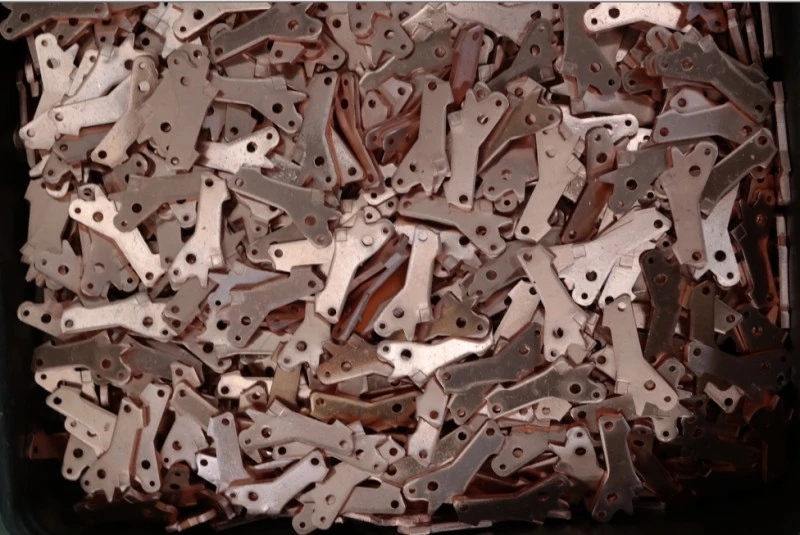

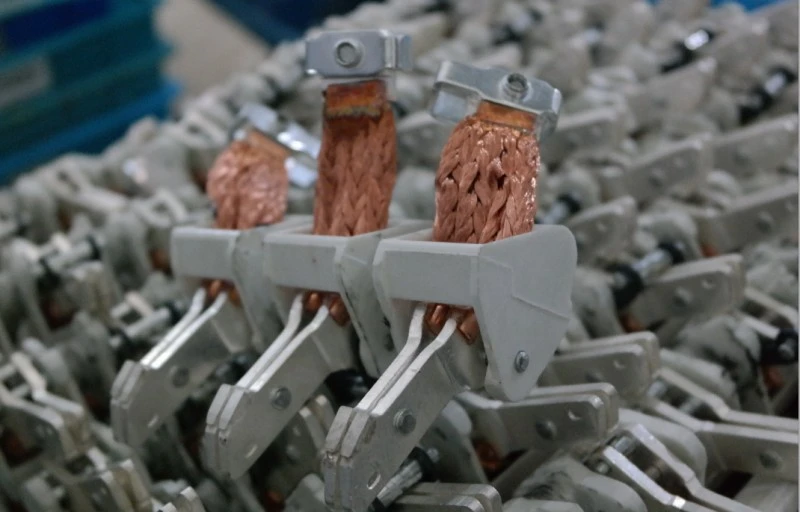

Pertraukikliams kontaktinis lydinys nustatomas atsižvelgiant į trūkimo ir nešamos srovės dydžius bei konstrukciją. Dažniausiai pertraukikliuose naudojami sidabro, grafito, nikelio, volframo lydinio kontaktai. Kontaktai, pagaminti iš sidabro-grafito lydinių su lygintuvu, naudojami fiksuotuose (apatiniuose) kontaktuose, sidabriniai volframo kontaktai, kurie kietesni, naudojami judant (viršuje). Judančiuose kontaktuose buvo užtikrinta sulenkta konstrukcija. Tokiu būdu sulenkti ir kietojo lydinio kontaktai turi vietą ant minkštų fiksuotų kontaktų kiekvieno atidarymo-uždarymo metu.

Tokiu būdu užtikrinama mažiausia varža. Judantis kontaktas turi labai gerai liesti fiksuotą kontaktą, kad būtų mažas kontaktinis pasipriešinimas. Tačiau per didelė kontaktinio slėgio jėga sukelia kontaktų pažeidimus per trumpesnį laiką nei įprastai. Kontaktiniai lydiniai yra labai svarbūs sveikam atidarymui-uždarymui.

★ Lankinio gesintuvo elementas (atskyriklis):

Atskyrikliai naudojami užgesinti lanką, susidarantį veikiant energijai veikiančiam pertraukikliui. Kol judantis kontaktas yra atskirtas nuo fiksuoto kontakto, srovė kurį laiką teka tarp kontaktų ir tai vadinama lanku. Šis lankas turėtų užgesti per labai trumpą laiką.

★ Lanko išnykimas:

Lankas stumiamas link separatorių dėl aplink lanką susidariusio magnetinio lauko. Tokiu būdu lankas pailgėja ir tampa plonas bei nutrūksta tarp separatoriaus plokščių (5 pav.). Dėl separatorių šoninėse sienelėse naudojamos medžiagos savybių, dėl lanko sukeltos aukštos temperatūros išsiskiria dujos. Šios dujos turi didelę įtaką lanko išnykimui.

Taikymas

CDADA DAM1 fiksuoto tipo forminio korpuso grandinės pertraukiklis (MCCB) yra patikimas kritinėje infrastruktūroje:

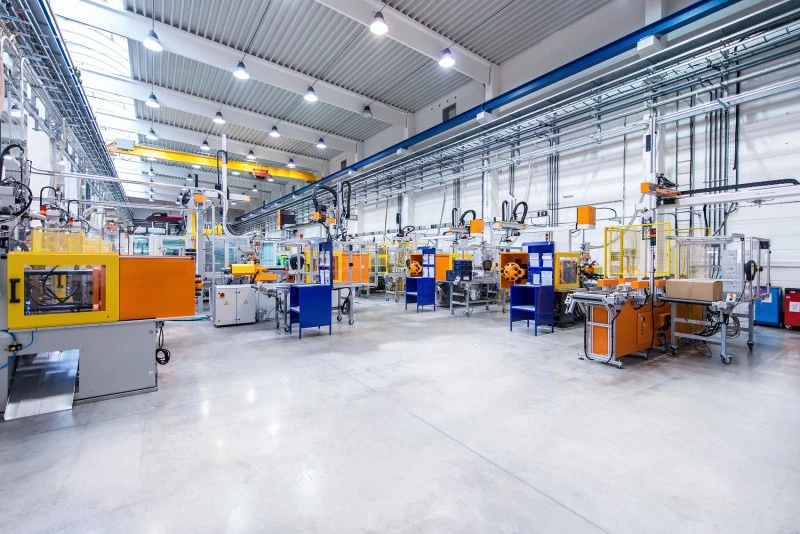

★ Pramonė: plieno gamyklos, naftos ir dujų platformos, chemijos gamyklos

★ Sveikatos priežiūra: ligoninės pagrindinės ir papildomos skirstymo lentos

★ Transportas: Geležinkelio signalizacija, oro uosto bagažo sistemos

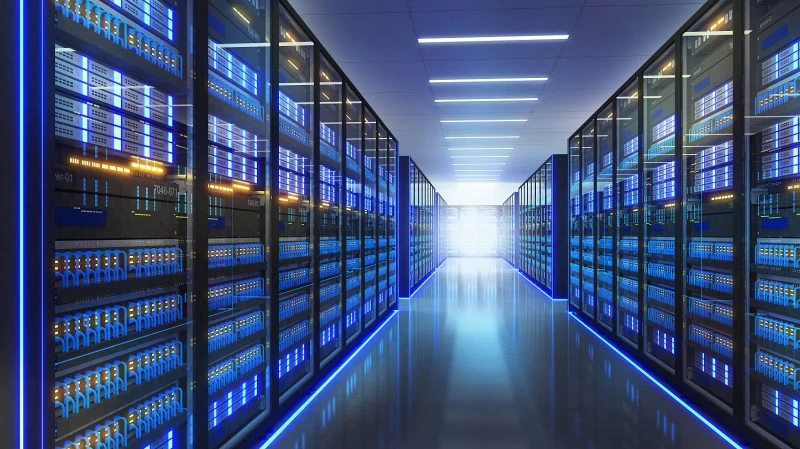

★ Komercinis: dangoraižiai, duomenų centrai, prekybos centrai, konferencijų centrai

★ Viešosios vietos: teatrai, stadionai, vyriausybės pastatai

Montavimo ir priežiūros pranašumai

★ Lengvas integravimas:

Standartinį komplektą sudaro šynos, fazinės užtvaros ir techninė įranga

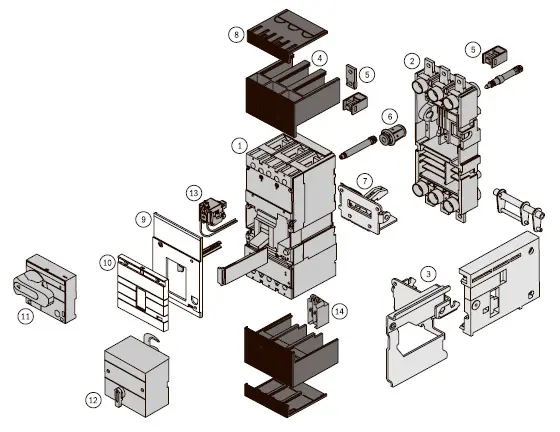

Papildomi priedai: signalizacijos kontaktai, šunto/žemos įtampos išjungikliai, elektriniai valdymo mechanizmai

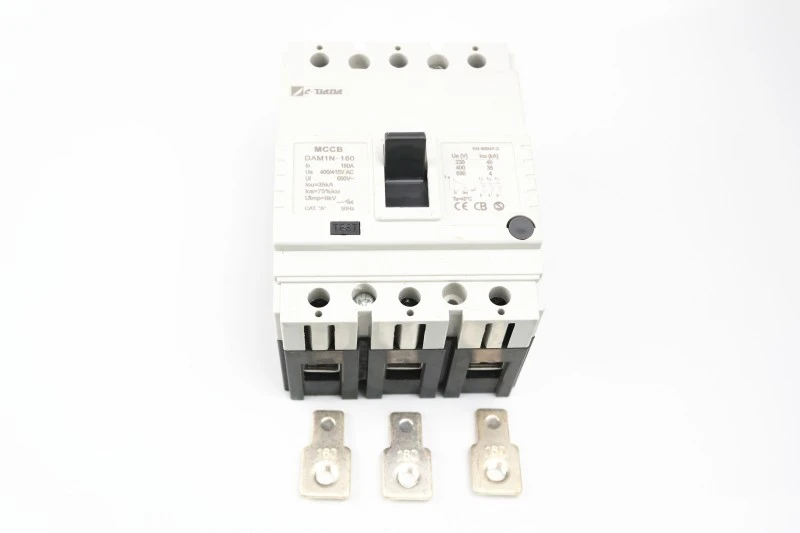

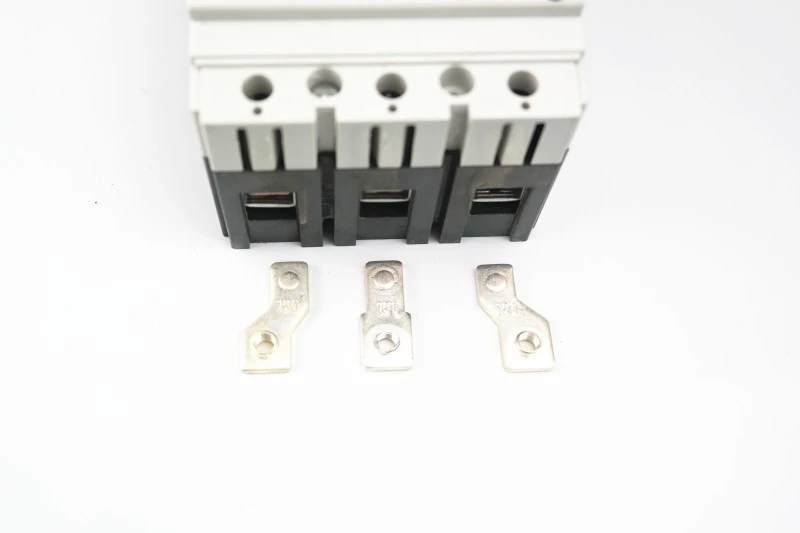

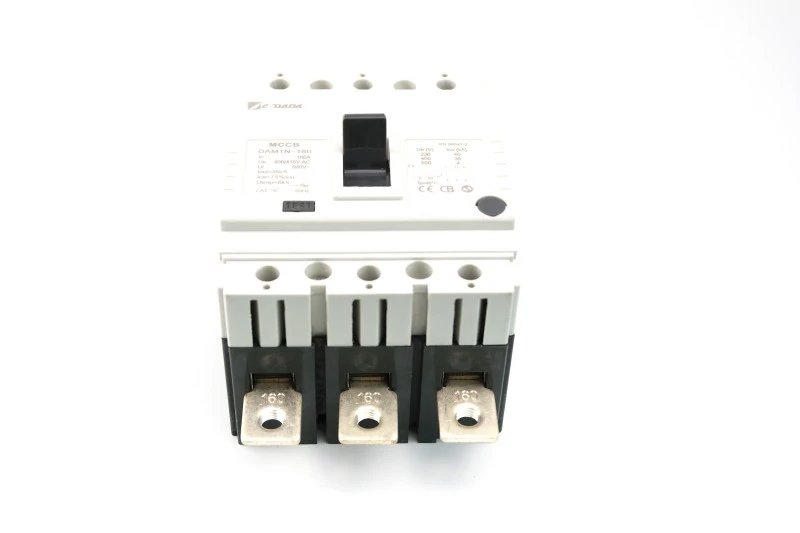

1) Prijunkite per išplėstą šyną (1 nuotrauka)

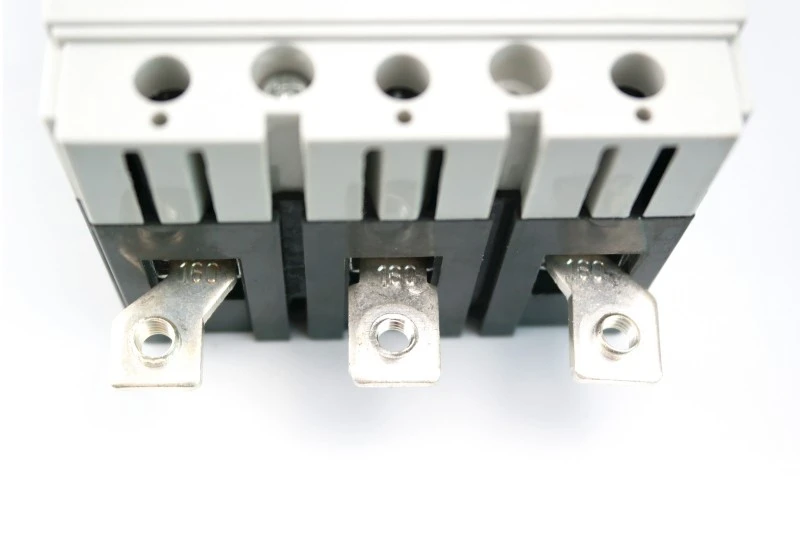

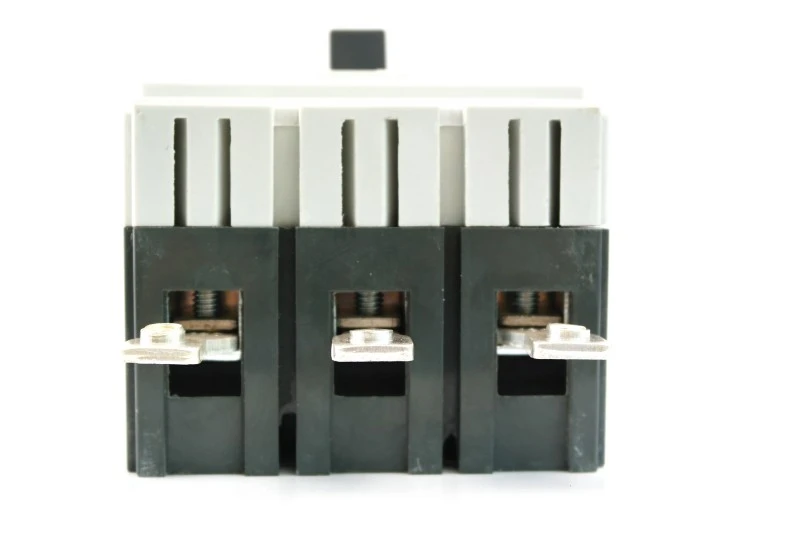

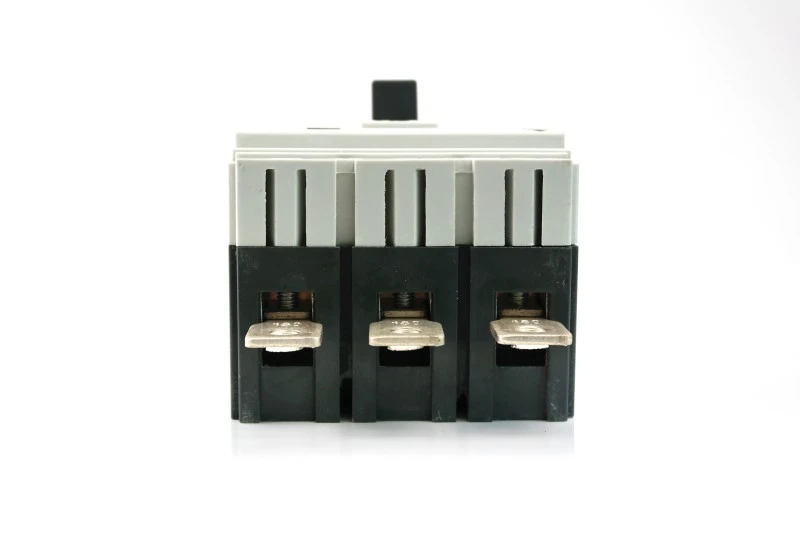

2) Prijunkite barstytuvo terminalu (2 nuotrauka)

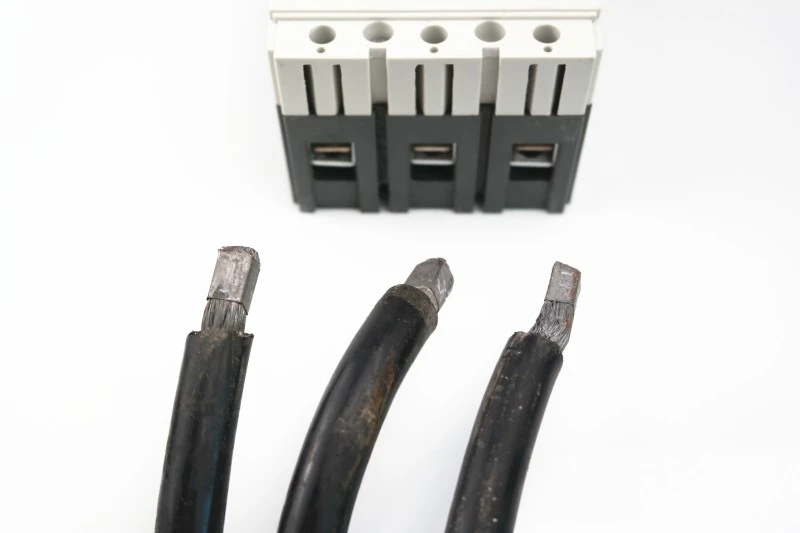

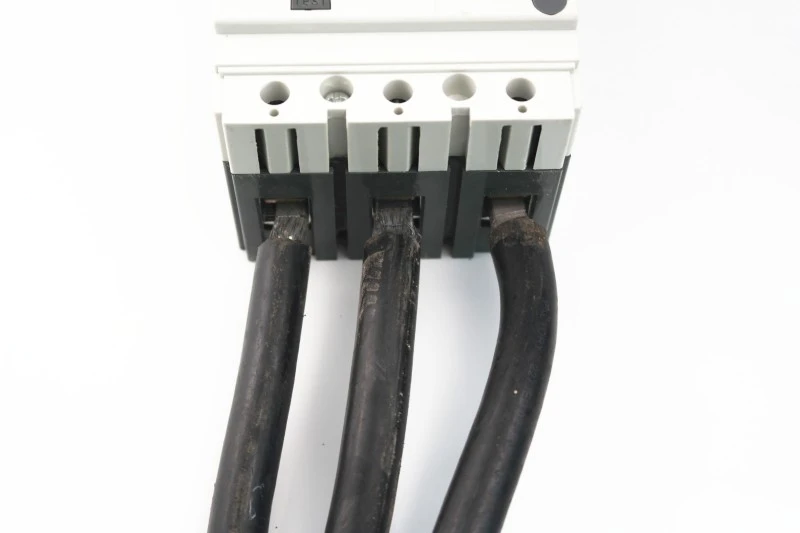

3) Tiesiogiai prijunkite kabelį (3 nuotrauka) nenaudodami kabelio antgalių.

Specialaus spaustuko pagalba 125 ir 160 vienetai gali būti montuojami ant DIN bėgelio.

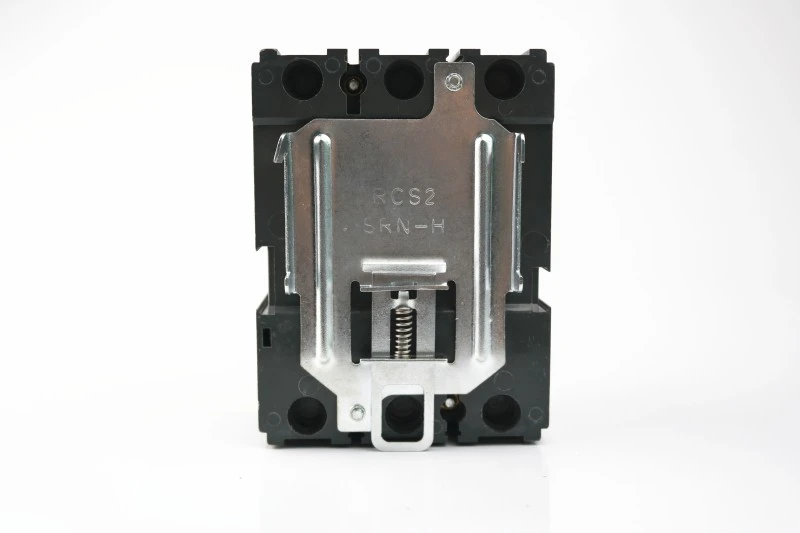

Pertraukiklis su spaustuku

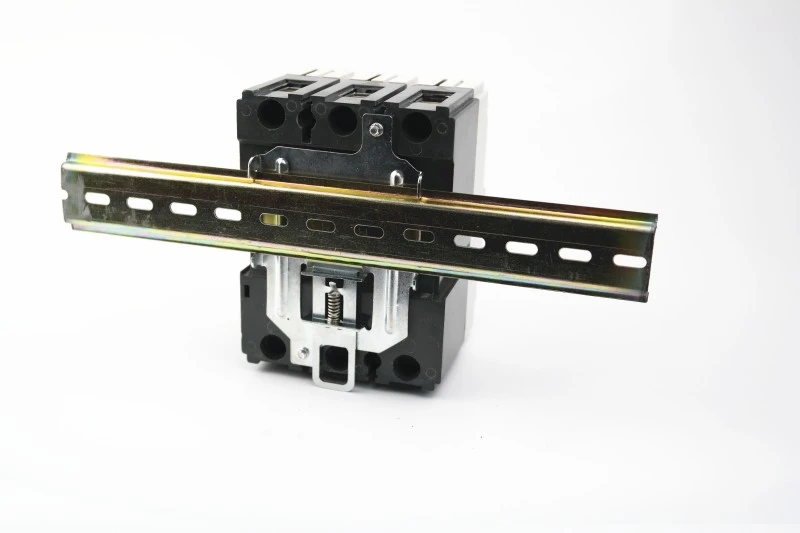

spaustukas su DIN bėgeliu

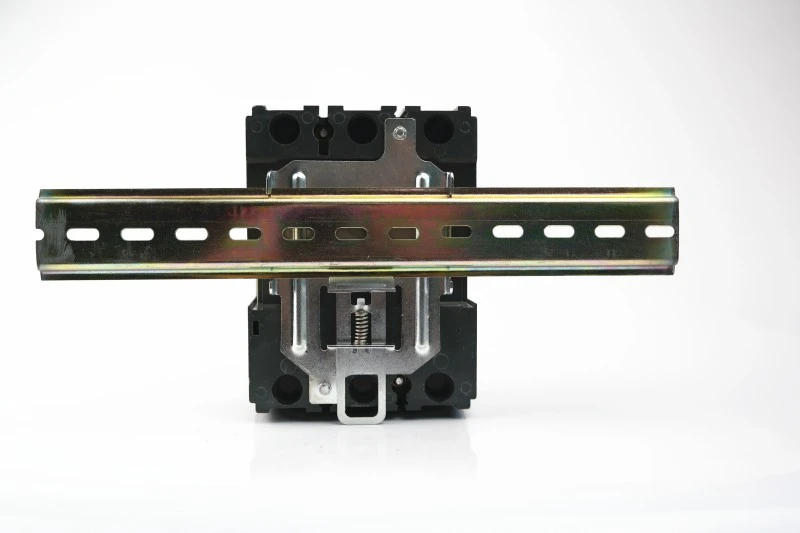

spaustukas su DIN bėgeliu

★ Erdvę taupantis dizainas:

10–20 % lengvesni ir kompaktiškesni nei buitiniai

Įgalina mažesni korpuso dydžiai → mažesnės medžiagų ir siuntimo išlaidos

★ Patogus atstatymas:

Aiškus TRIP indikatorius neleidžia vėl užsidaryti

Garsinis spragtelėjimas patvirtina tinkamą mechaninį įsijungimą

★ Paruošta ateičiai:

Palaiko papildomus ir ištraukiamus rinkinius (tam tikriems modeliams)

Suderinamas su išmaniaisiais stebėjimo priedais

Kodėl verta rinktis CDADA?

1. Esame pirmaujantis gamintojas 42+ metus. Mūsų įmonė, įkurta 1983 m., vystosi labai greitai per 40 metų.

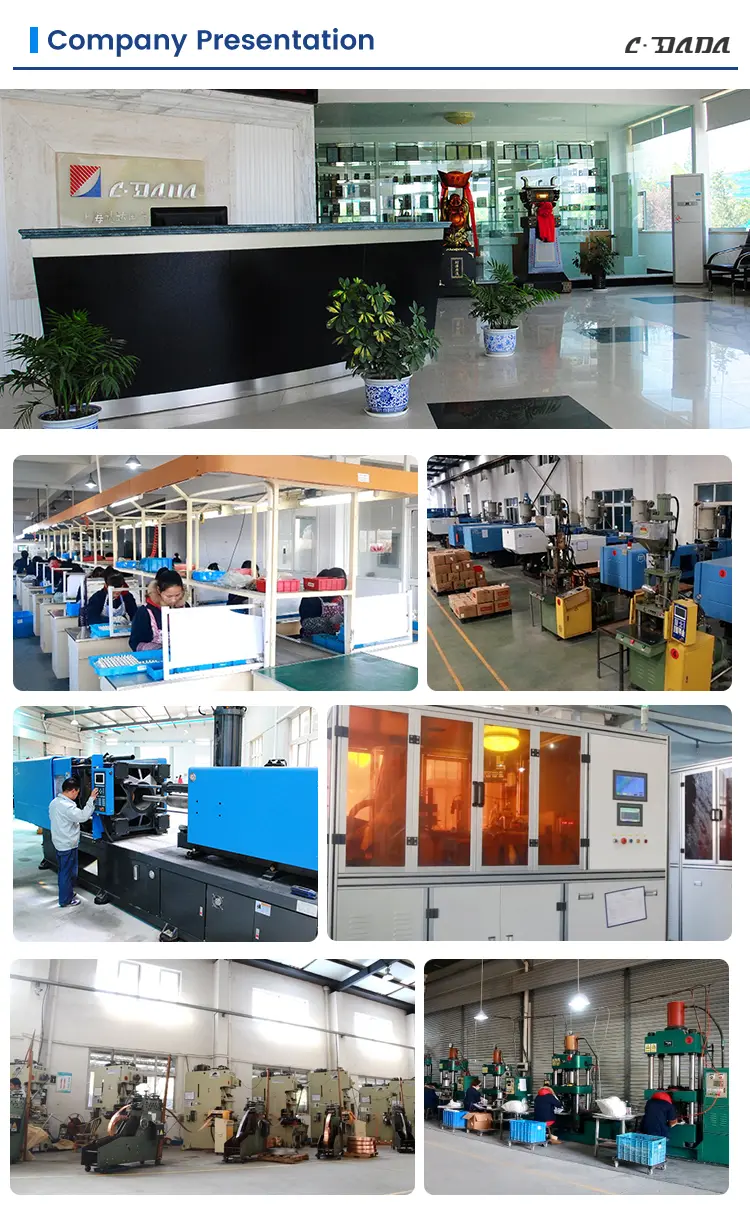

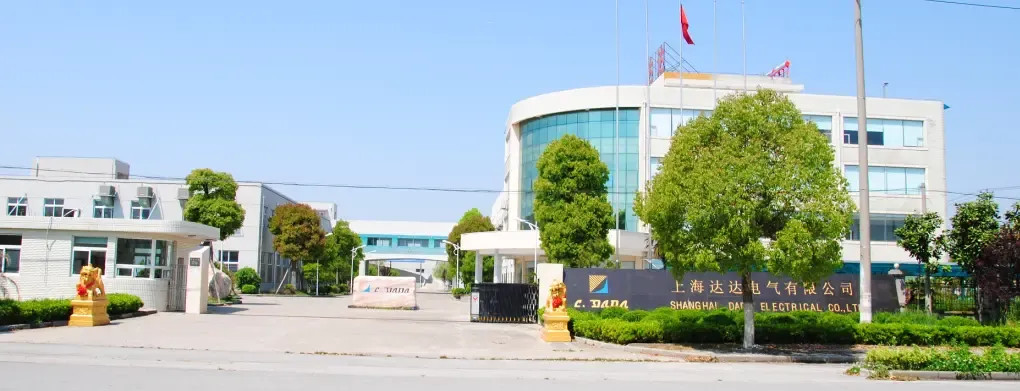

2. Grupė, kurią sudaro 3 gamyklos, valdo 52 400 m² gamybos plotą ir joje dirba daugiau nei 500 darbuotojų. Investavome beveik dešimt milijonų juanių, siekdami išplėsti savo veiklą ir atnaujinti dirbtuves.

3. Gamyklos auditą atliko INTERTEK, DEKRA ir GMC

4. Didelio stiprumo kartoninės dėžutės, padėklų apsauga, tinka vežti tolimais atstumais

Dažnai užduodami klausimai (DUK)

1 klausimas: Ar DAM1 fiksuoto tipo forminio korpuso grandinės pertraukiklis gali būti montuojamas ant DIN bėgio?

A1: Taip – ​​125A ir 160A modelius galima montuoti ant DIN bėgių naudojant pasirenkamą specialų spaustuką. Aukštesni įvertinimai montuojami tik skydelyje.

2 klausimas: kokius sertifikatus turi DAM1 serija?

A2: Jis sertifikuotas pagal CE, CB, ASTA, KEMA, SEMKO ir RoHS, užtikrinant atitiktį ES, Viduriniuose Rytuose, Pietryčių Azijoje ir kitur.

3 klausimas: kaip iš naujo nustatyti pertraukiklį po kelionės?

3 atsakymas: Pirmiausia nuleiskite svirtį iki galo į padėtį IŠJUNGTA (išgirsite spragtelėjimą), tada patraukite aukštyn į padėtį ON. Niekada neverskite jo tiesiai iš TRIP į ON.

4 klausimas: ar suderinami papildomi įrenginiai?

A4: Taip – ​​signalizacijos kontaktus, pagalbinius kontaktus, šunto / žemos įtampos išjungiklius ir elektrinius operatorius galima pridėti jų neišardant.

5 klausimas: ar DAM1 tinka senesniems pertraukikliams pakeisti?

A5: Tikrai. Jo kompaktiškas plotas leidžia tiesiogiai pakeisti senus MCCB daugelyje plokščių, taupant laiką ir atnaujinimo išlaidas.
