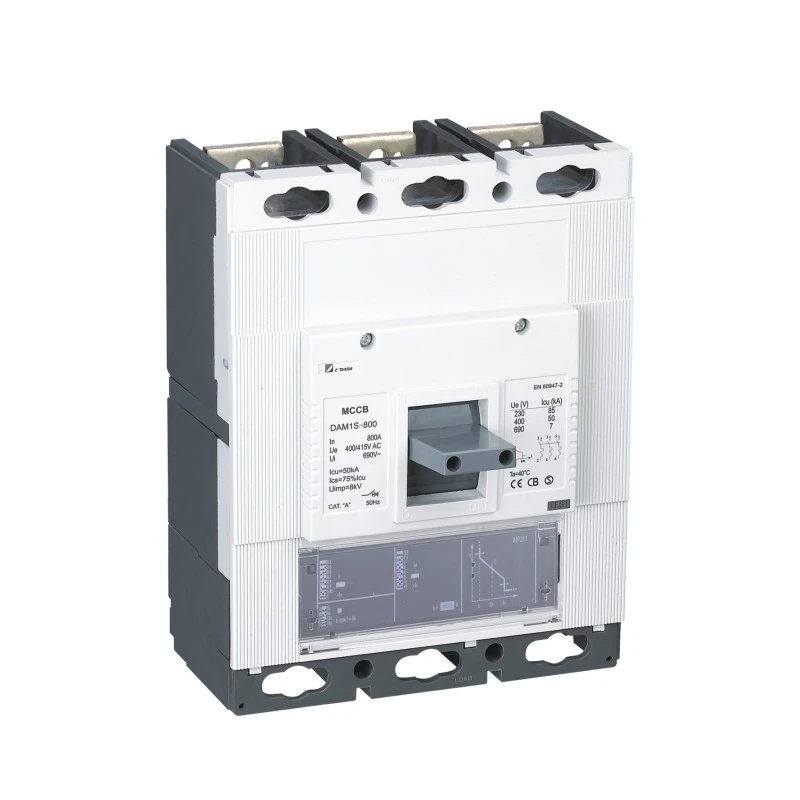

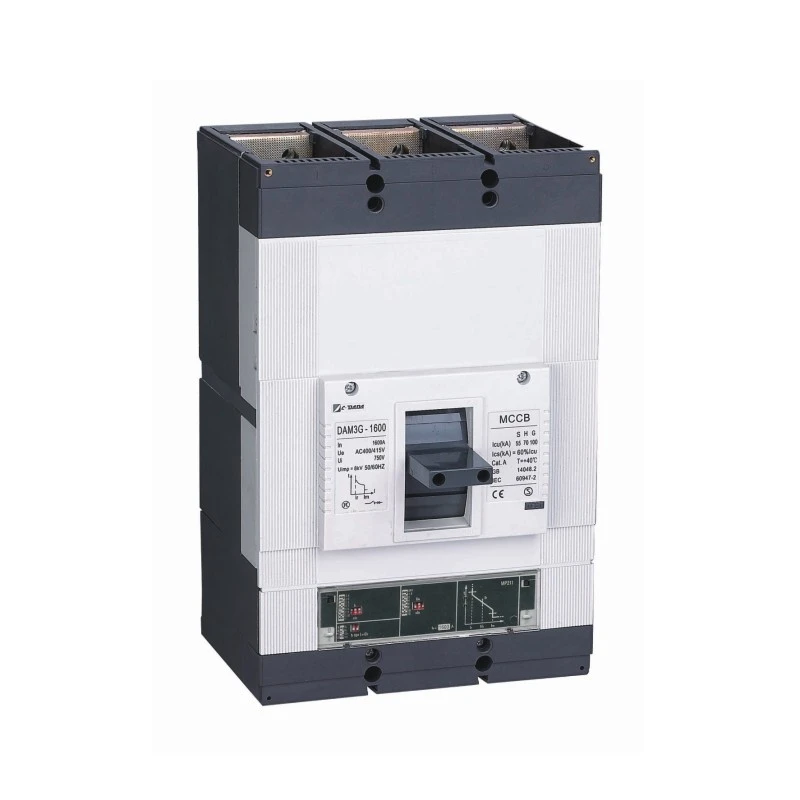

Elektroninio tipo suformuotas korpuso grandinės pertraukiklis

Šiuolaikinėms energijos sistemoms, kurioms reikia tikslumo, intelekto ir patikimumo, elektroninio tipo liejinio korpuso grandinės pertraukiklis, pagamintas Shanghai DADA Electric CO., LTD. nustato naują žemos įtampos apsaugos standartą. Skirtingai nuo tradicinių šiluminių-magnetinių pertraukiklių, šis išmanusis MCCB naudoja mikroprocesorinį elektroninį išjungimo bloką, kad užtikrintų labai tikslią, programuojamą apsaugą nuo viršsrovių, atsparią aplinkos temperatūros svyravimams.

Su reguliuojamais nustatymais nuo 40% iki 100% In (šilumos) ir 1,5 × 12 × In (magnetinis), jis siūlo neprilygstamą lankstumą sudėtingam koordinavimui duomenų centruose, pramonės įmonėse, ligoninėse ir atsinaujinančios energijos sistemose. Vardinis nuo 100 A iki 1600 A esant 400 V / 415 V įtampai, kompaktiškas dizainas suderinamas su pažangiomis funkcijomis ir apima tiesioginį tiesioginį išjungimą ekstremalių gedimų metu, net jei sugenda elektronika.

Pagrindinės specifikacijos

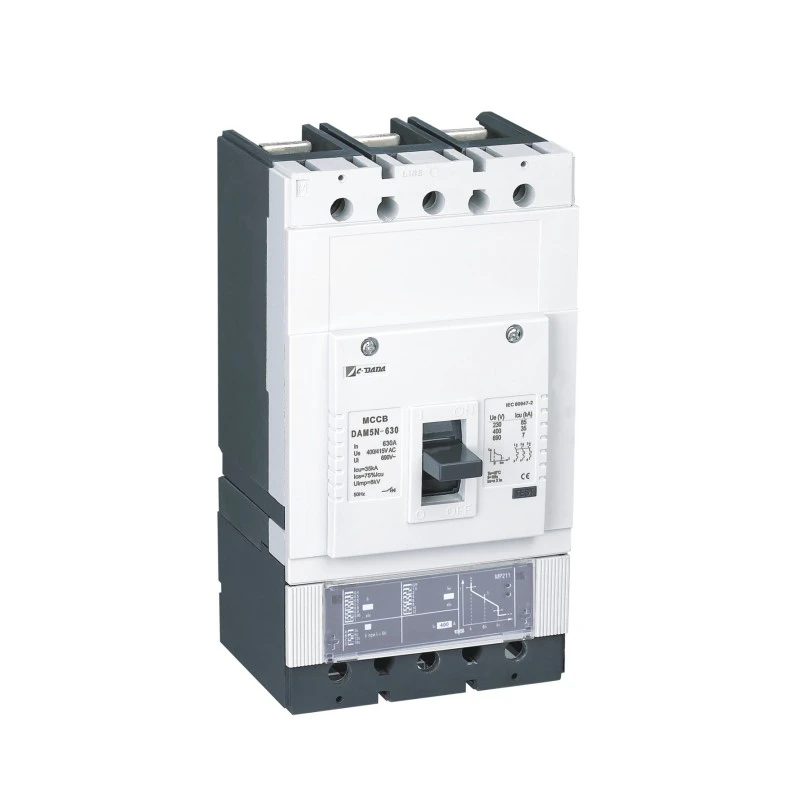

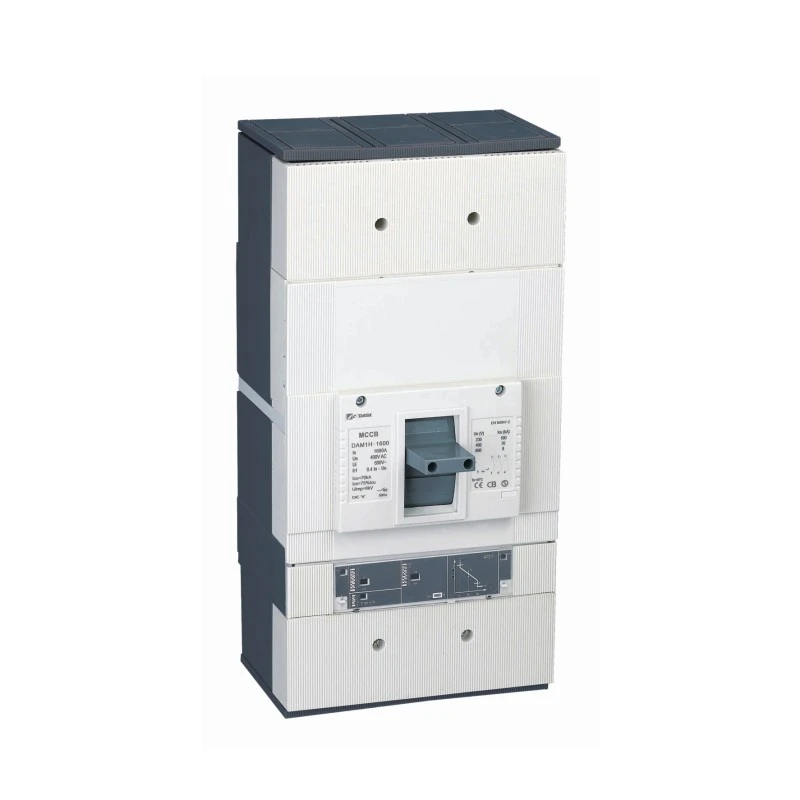

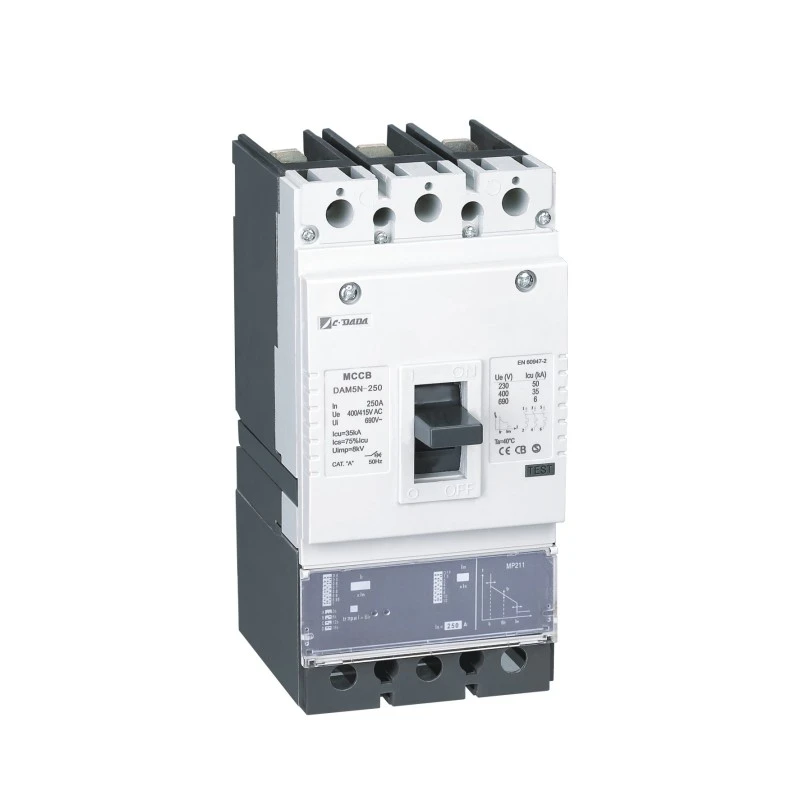

Modelis: CDADA DAM2 / DE serija (elektroninio tipo forminio korpuso grandinės pertraukiklis)

Tipas: elektroninis korpusinis grandinės pertraukiklis

Stulpeliai: 3P / 4P

Nominali įtampa (Ue): 400V / 415V AC

Nominali srovė (In): 100A – 1600A

Išjungimo blokas: mikroprocesorinis elektroninis leidimas

Šiluminis reguliavimas (Ir): 40% – 100% In

Magnetinis reguliavimas (Im): 1,5 × 12 × col

Privalumai

★ Platus diapazonas: nuo 100A iki 1600A (kintamoji srovė)

★ Kompaktiški matmenys

★ Reguliuojamas šilumos nustatymas (40-100%).

★ Reguliuojamas magnetinis nustatymas (1,5-12 kartų) In.

★ Paspauskite, kad išjungtumėte mygtuką.

★ Atskiri pagrindiniai ir lankiniai kontaktai

★ Platus priedų asortimentas.

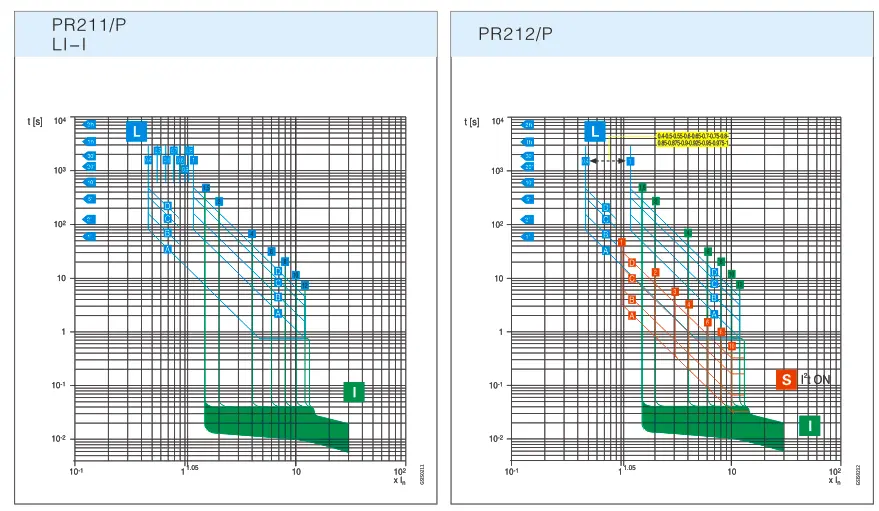

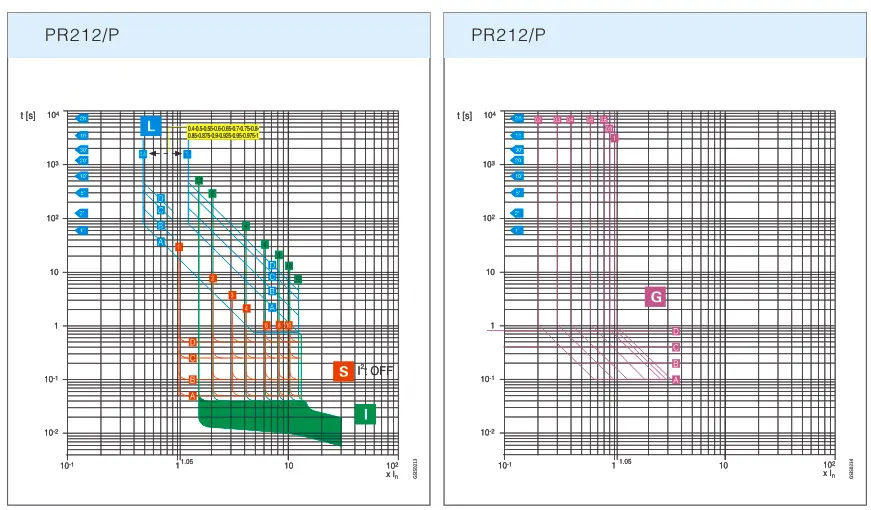

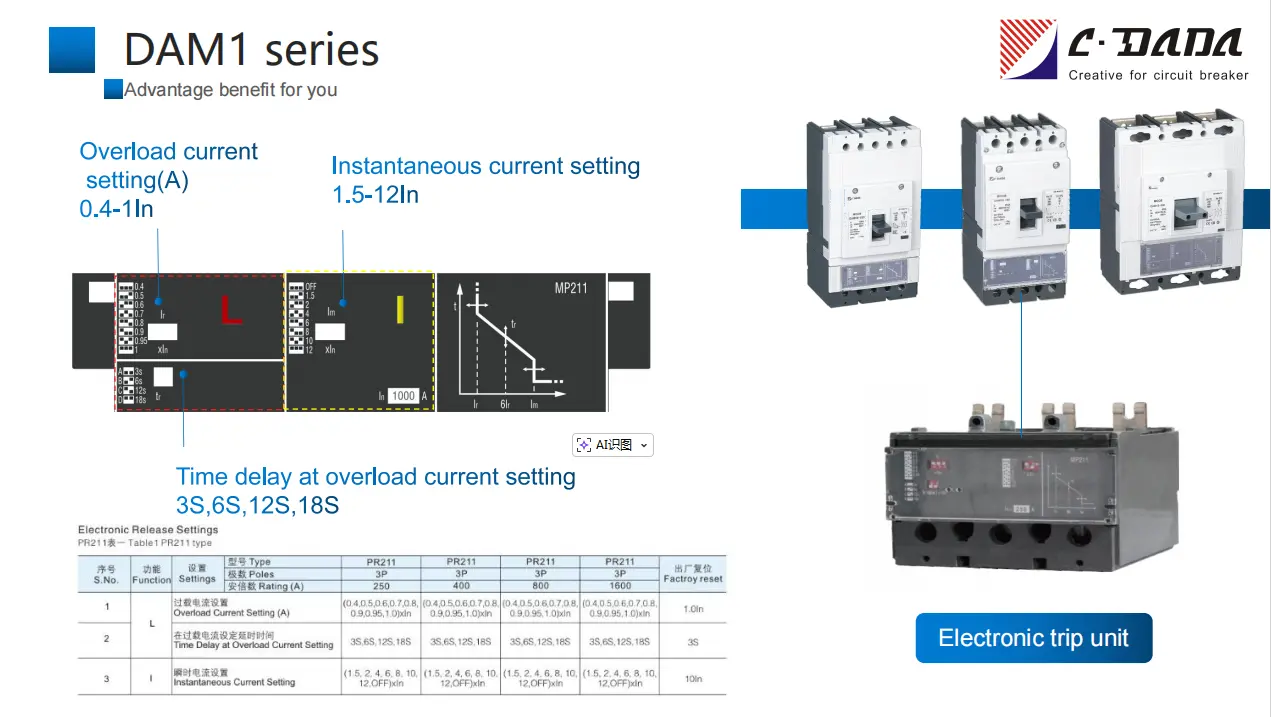

Elektroninio išleidimo charakteristikų kreivė

Elektriniai parametrai

1 lentelė PR211 tipas

S.Ne.

Funkcija

Nustatymai

Tipas

PR211

PR211

PR211

PR211

Gamyklos atstatymas

lenkai

3P

3P

3P

3P

Įvertinimas (A)

250

400

800

1600

1

L

Perkrovos srovės nustatymas (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 colio

2

Laiko delsa esant perkrovos srovės nustatymui

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

I

Momentinės srovės nustatymas

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

10In

2 lentelė PR212 tipas

S.Ne.

Funkcija

Nustatymai

Tipas

PR212

PR212

PR212

PR212

Gamyklos atstatymas

lenkai

3P

3P

3P

3P

Įvertinimas (A)

250

400/630

800

1600

1

L

Perkrovos srovės nustatymas (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 colio

2

Laiko delsa esant perkrovos srovės nustatymui

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S, 6S, 12S, 18S

3S

3

S

Trumpojo jungimo srovės nustatymas (A)

(1, 2, 3, 4, 6, 8, 10，IŠJUNGTA)xIn

(1, 2, 3, 4, 6, 8, 10,IŠJUNGTA)xIn

(1, 2, 3, 4, 6, 8, 10,IŠJUNGTA)xIn

(1, 2, 3, 4, 6, 8, 10,IŠJUNGTA)xIn

6In

4

Laiko delsa esant trumpojo jungimo srovės nustatymui

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Momentinės srovės nustatymas

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

(1,5, 2, 4, 6, 8, 10, 12,IŠJUNGTA)xIn

10In

6

G

Įžeminimo gedimo srovės nustatymas (A)

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IŠJUNGTA) x In

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IŠJUNGTA) x In

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IŠJUNGTA) x In

(0,2, 0,3, 0,4, 0,6, 0,8, 0,9, 1,0, IŠJUNGTA) x In

1,0 colio

7

Laiko delsa, kai nustatoma įžeminimo klaida

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0.4S

8

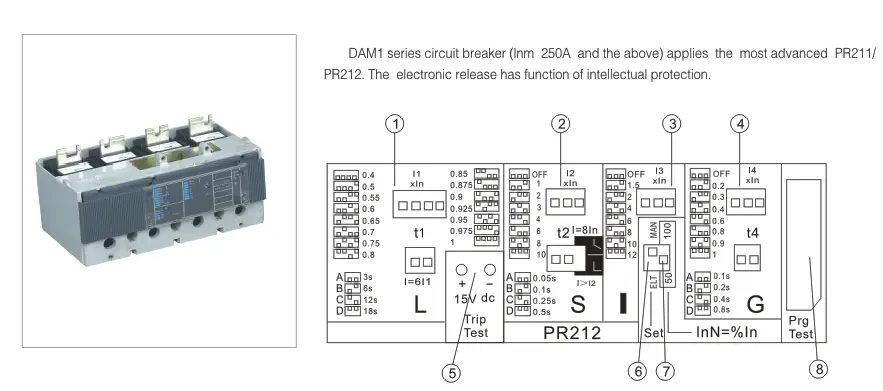

Elektrinių ar elektroninių parametrų rinkinio parinkimas

Funkcija SET (jungiklis ELT/MAN)

9

Naudojamas nulinės linijos dip jungiklio parametrams nustatyti

InN=%In, jungiklis 50/100

10

Lizdas prijungimo matavimo prietaisui

Skydelio lizdas

Kodėl verta rinktis CDADA elektroninį MCCB?

★ Tikras intelektas, ne tik automatizavimas
Mikroprocesorius nuolat analizuoja srovės bangų formas, įgalindamas tikslią atvirkštinio laiko, nustatyto laiko ir momentinę apsaugą – be dreifo dėl karščio ar senėjimo.

★ Saugus dizainas
Net jei elektroninė grandinė sugenda, tiesioginis elektromagnetinis užraktas užtikrina, kad pertraukiklis suveiktų per stiprų trumpąjį jungimą, atitinkantį IEC 60947-2 saugos pertekliaus reikalavimus.

★ Puikus koordinavimas
Itin platus reguliavimo diapazonas (40–100 % Ir, 1,5–12 × Im) leidžia puikiai suderinti su priešais / pasroviui skirtais įrenginiais – taip sumažinamos išjungimo zonos.

★ Ateičiai atspari infrastruktūra
Suderinamas su pasirenkamais komunikacijos moduliais (Modbus RTU, Profibus), skirtais integruoti į pastatų valdymo sistemas (BMS) arba išmaniuosius tinklus.

★ Pasaulinė kokybė, konkurencinga kaina
Pagaminta pagal ISO 9001 Šanchajuje, turi tarptautinius sertifikatus – siūlo Europos lygio našumą ir Azijos ekonomiškumą.

★ Turime 15 inžinierių komandą, kurios pagrindinis dėmesys skiriamas produktų kūrimui, tobulinimui ir pritaikymui.

Idealios programos

Duomenų centrai: užkirskite kelią pakopiniams gedimams naudodami tikslų selektyvų išjungimą

Ligoninės: Užtikrinti nepertraukiamą gyvybės palaikymo sistemų maitinimą

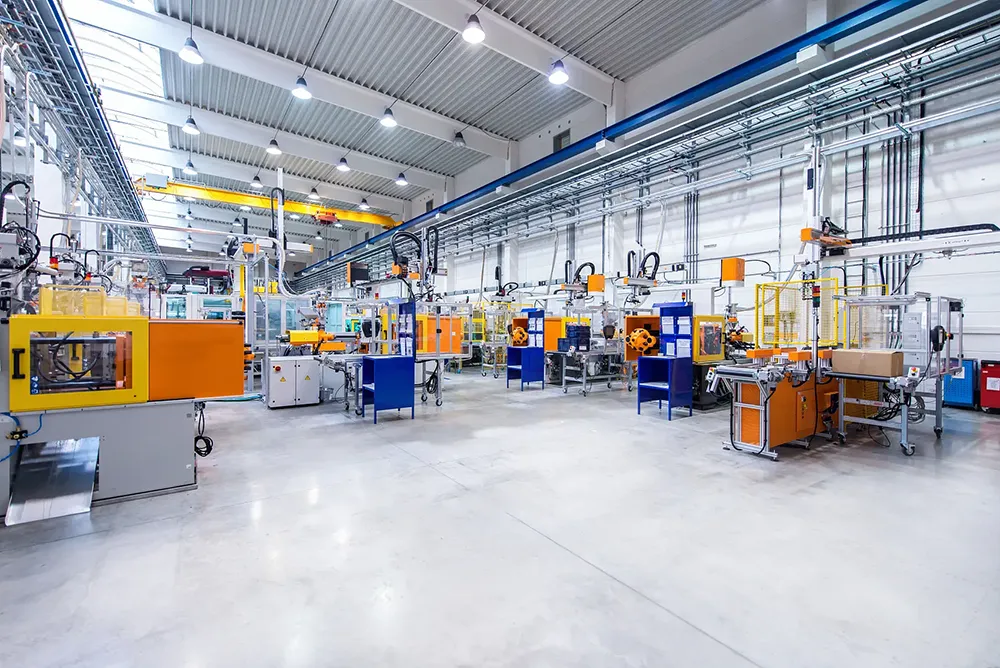

Pramoninė automatizacija: suderinkite su VFD, minkštaisiais starteriais ir robotika

Saulės / vėjo jėgainės: prisitaikykite prie kintamos kartos profilių

Išmanieji komerciniai pastatai: įjunkite energijos stebėjimą be papildomų skaitiklių

Dažnai užduodami klausimai (DUK)

1 klausimas: kuo elektroninis MCCB skiriasi nuo terminio magnetinio?

A1: elektroninio tipo liejimo korpuso grandinės pertraukikliai naudoja mikroprocesorių, kad analizuotų srovę ir suaktyvintų dideliu tikslumu. Jiems nedaro įtakos aplinkos temperatūra, jie siūlo platesnius reguliavimo diapazonus ir gali užtikrinti apkrovos duomenų registravimą – skirtingai nuo bimetalinių / solenoidinių termomagnetinių tipų.

2 klausimas: ar 1600A elektroninis MCCB yra 4 polių konfigūracija?

A2: Taip – ​​visi CDADA elektroniniai MCCB nuo 250A iki 1600A yra tiek 3P, tiek 4P versijose.

3 klausimas: kas atsitiks, jei elektroninis išjungimo blokas sugenda trumpojo jungimo metu?

A3: Pertraukiklis turi mechaninę atsarginę kopiją: esant ekstremalioms gedimų srovėms (>12 × In), magnetinis skląstis suaktyvina tiesioginį atidarymą – tai užtikrina saugumą net ir neprisijungus prie elektronikos.

4 klausimas: ar galiu stebėti dabartines reikšmes realiuoju laiku?

A4: Taip – ​​elektroninis išjungimo blokas rodo momentinę, maksimalią, mažiausią ir vidutinę srovę per pasirinktus laiko langus (pvz., 24 val.), o tai naudinga energijos valdymui.

5 klausimas: kodėl verta rinktis CDADA, o ne kitus išmaniuosius MCCB prekės ženklus?

A5: CDADA siūlo:

● Tikras dviejų diapazonų reguliavimas (daugelis konkurentų riboja Im iki ≤10×)

● Saugi mechaninė atsarginė kopija (tai turi ne visi „elektroniniai“ MCCB)

● Kompaktiškas dydis – tinka senoms plokštėms be pakeitimų

● Stiprus pasaulinis sertifikavimo portfelis (ASTA, KEMA, CE)

● OĮG palankios kainos ir techninis palaikymas anglų kalba
