Elektromagnetinės liekamosios srovės grandinės pertraukiklis

Kad būtų užtikrinta svarbi sauga, kai patikimumas negali priklausyti nuo išorinio maitinimo šaltinio, pasirinkite CDADA elektromagnetinės liekamosios srovės grandinės pertraukiklį (RCCB). Sukurtas Shanghai DADA Electric CO., LTD pagal IEC 61008-1 standartus, šis grynai elektromagnetinis RCCB veikia be jokios elektroninės grandinės ar pagalbinės įtampos, todėl jis yra atsparus galios svyravimams, viršįtampiams ar neutralės praradimui.

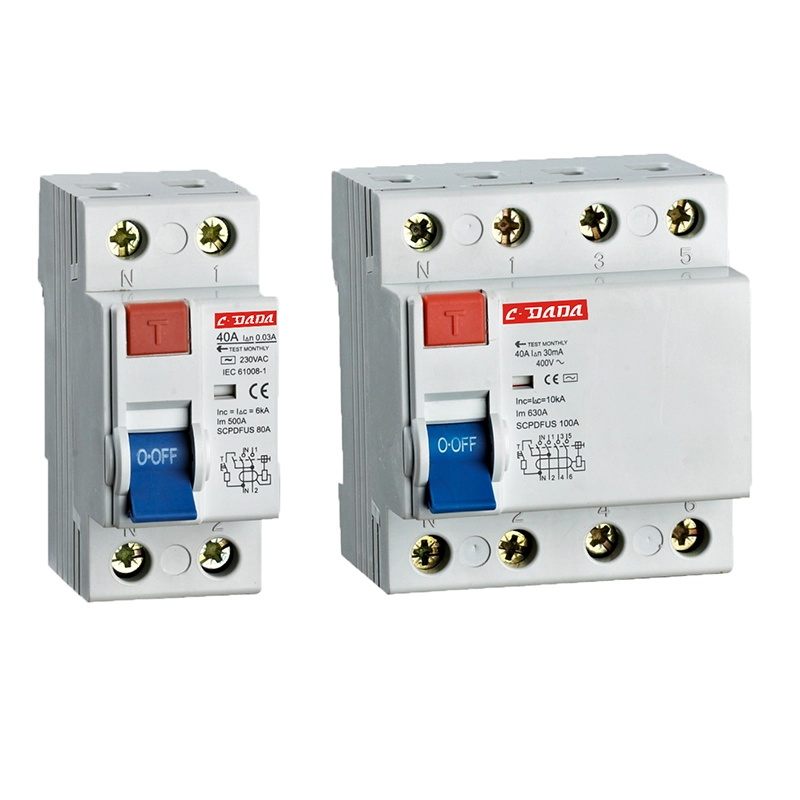

Galima rinktis iš 2P (1+N) ir 4P (3+N) konfigūracijų, kurių vardinė srovė nuo 16A iki 100A, o jautrumas 10mA, 30mA arba 100mA – užtikrina saugią apsaugą nuo įžeminimo gedimų užterštoje, didelės drėgmės arba nestabilioje tinklo aplinkoje.

CDADA elektromagnetinis RCCB, turintis 6 kA sąlyginį trumpojo jungimo įvertinimą, antipireną importuotą korpusą ir kontaktinės padėties indikatorių, yra patikimas pramoninėse vietose, kaimo infrastruktūroje ir eksportuojamose plokštėse, kur absoliutus mechaninis patikimumas yra svarbiausias.

Pagrindinės specifikacijos

Tipas: elektromagnetinis RCCB (be elektronikos, nereikia papildomo maitinimo)

Standartas: IEC 61008-1

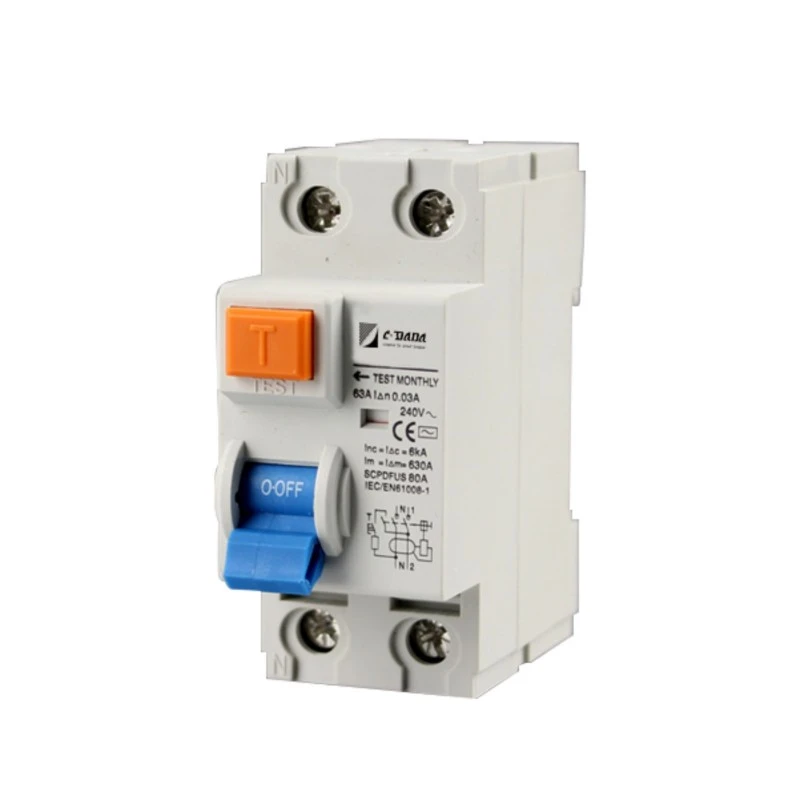

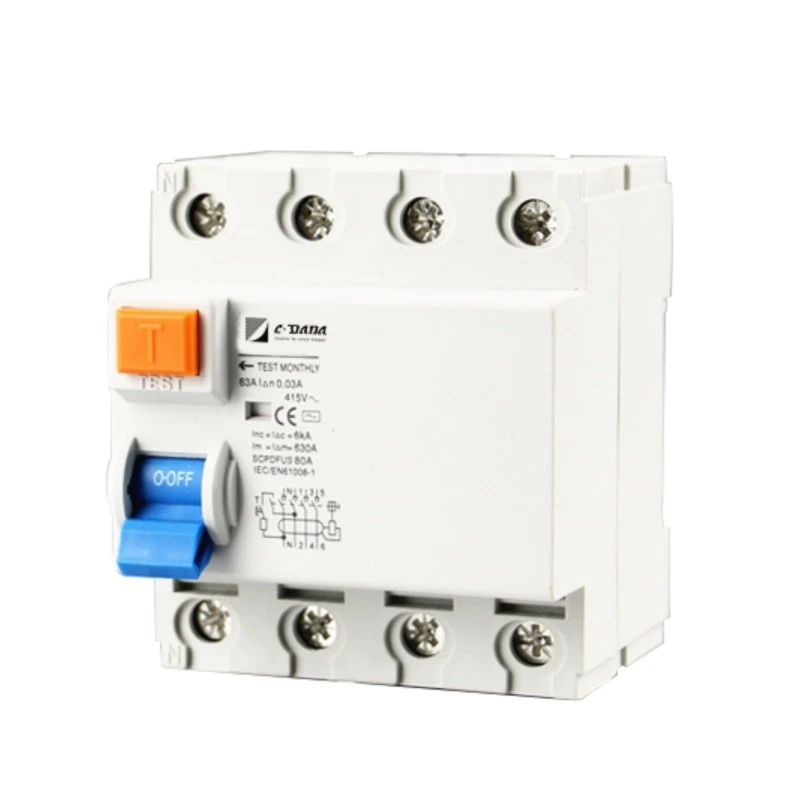

Stulpai: 2P (1+N) arba 4P (3+N)

Nominali srovė (in): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Nominali įtampa:

2P: 240 V kintamoji srovė

4P: 240/415V kintamoji srovė

Jautrumas (I△n): 10mA, 30mA, 100mA

Neišsijungianti srovė: 0,5 × I△n

Kelionės laikas ties I△n: ≤ 0,1 sekundės

Gamybos ir laužymo pajėgumas (I₄m):

500A (in ≤ 40A)

630 A (≥ 63 A)

Sąlyginė trumpojo jungimo srovė (įskaitant): 6kA

Impulsų atsparumo įtampa (Uimp): 6000V

Apsaugos laipsnis: IP20

Montavimas: 35 mm DIN bėgelis, 45 mm plotis

Gnybtai: kaiščio tipo, palaiko iki 35 mm² laidus

Korpusas: Ugniai atsparus, karščiui atsparus, smūgiams atsparus importuotas plastikas

Darbo temperatūra: tinka užterštoje / atšiaurioje aplinkoje

Vaizdinis indikatorius: kontaktoriaus būklės indikatorius (rodo įjungimo / išjungimo būseną)

Išjungimo mechanizmas: grynas elektromagnetinis atleidimas – veikia net ir be įtampos tinkle

Kodėl verta rinktis CDADA elektromagnetinį RCCB?

★ Nulinė priklausomybė nuo maitinimo įtampos

Skirtingai nuo elektroninių RCCB, elektromagnetinės liekamosios srovės grandinės pertraukiklis nereikalauja papildomos energijos – jis patikimai išjungiamas net nutrūkus neutraliai, nutrūkus įtampai arba nutrūkus elektros energijos tiekimui.

★ Neprilygstamas patikimumas atšiauriomis sąlygomis

Specialus terminalo dizainas ir aukštos kokybės medžiagos užtikrina stabilų veikimą dulkėtoje, drėgnoje ar korozinėje aplinkoje – idealiai tinka ūkiams, tuneliams ir lauko spintoms.

★ Iš prigimties saugus dizainas

Nėra puslaidininkių = nėra senėjimo, nėra programinės įrangos trikdžių, nėra EMI jautrumo. Tiesiog mechaninė-magnetinė fizika – įrodyta dešimtmečius.

★ Pasaulinio standarto atitikimas

Visiškai atitinka IEC 61008-1, tinka tarptautiniams projektams, kuriems reikalinga tvirta, priežiūros nereikalaujanti apsauga.

★ Aiškus operatyvinis atsiliepimas

Integruotas kontaktų padėties indikatorius leidžia akimirksniu vizualiai patvirtinti – tai labai svarbu atliekant saugos auditą ir techninę priežiūrą.

★ Gerbdami klientų konfidencialumą, aptarnaujame daugybę platintojų ir originalios įrangos gamintojų partnerių visame pasaulyje, kurie tiekia dideliems projektams ir vietinėms rinkoms.

★ Mūsų pardavimų ir inžinierių komandos stengiasi atsakyti į visas technines užklausas per 24 darbo valandas.

Tipinės programos

Kaimo elektrifikacija: sritys su nestabiliais arba silpnais tinklais

Pramonės gamyklos: didelio EMI aplinka (suvirintojai, varikliai)

Tuneliai ir kasyklos: drėgnos, užterštos sąlygos

Atsarginės sistemos: kai negalima garantuoti neutralaus vientisumo

Eksporto plokštės: rinkoms, kurioms reikalingas grynas elektromagnetinis patikimumas (pvz., Afrikos dalys, Viduriniai Rytai, Pietryčių Azija)

Dažnai užduodami klausimai (DUK)

1 klausimas: kuo skiriasi A tipo ir kintamosios srovės tipo RCD? A1:

● AC tipas: aptinka tik sklandų sinusoidinį kintamosios srovės nuotėkį (pvz., dėl šildytuvo gedimų).

● A tipas: aptinka kintamosios srovės + pulsuojantį nuolatinės srovės nuotėkį (pvz., iš telefono įkroviklių, LED tvarkyklių, skalbimo mašinų). → Šiuolaikiniuose įrenginiuose su elektroninėmis apkrovomis reikalingas A tipas. CDADA siūlo abu tipus – patvirtinkite savo programos poreikius.

2 klausimas: kuo skiriasi elektroniniai ir elektromagnetiniai RCCB?

Funkcija	Elektroninis RCCB	Elektromagnetinis RCCB
Reikalinga galia	Taip (reikia tinklo įtampos)	Ne – veikia 0V
Neutrali priklausomybė	Nepavyksta, jei nutrūksta neutralus	Vis dar veikia be neutralaus
EMI jautrumas	Gali klaidingai suklysti šalia variklių / VFD	Imunitetas nuo EMI
Kaina	Žemesnis	Šiek tiek aukščiau
Naudojimo dėklas	Stabilūs miesto tinklai	Atšiaurios, kaimo ar kritinės sistemos

3 klausimas: ar šis elektromagnetinis RCCB palaiko 30 mA asmeninę apsaugą?

A3: Taip – ​​yra 10 mA, 30 mA ir 100 mA. 30 mA versija atitinka IEC reikalavimus dėl gelbėjimo apsaugos nuo smūgio.

4 klausimas: ar jis gali būti naudojamas TT įžeminimo sistemose?

A4: Tikrai. Tiesą sakant, TT sistemose pirmenybė teikiama elektromagnetiniams RCCB, nes jie nepriklauso nuo stabilios neutralios atskaitos, kurios TT nustatymuose gali nebūti arba jos gali būti didelė.

5 klausimas: Kodėl verta rinktis CDADA elektromagnetinės liekamosios srovės grandinės pertraukikliui?

A5: CDADA pristato:

● Tikras IEC 61008-1 atitinkantis elektromagnetinis dizainas

● Jokios paslėptos elektronikos – grynas magnetinis veikimas

● Aukštos kokybės ugniai atsparus korpusas užtikrina saugumą

● Įrodytas patikimumas užterštoje aplinkoje

● OĮG palaikymas: masinis kainų nustatymas, sertifikavimo dokumentai, greitas mėginių ėmimas
