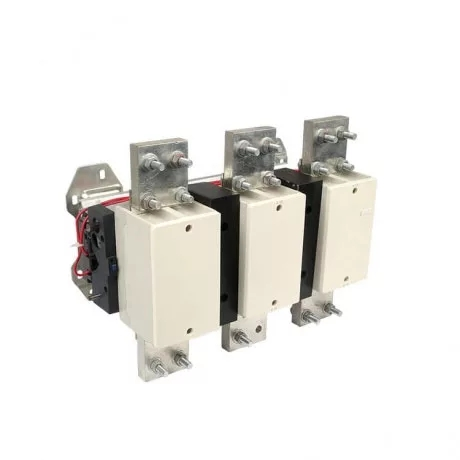

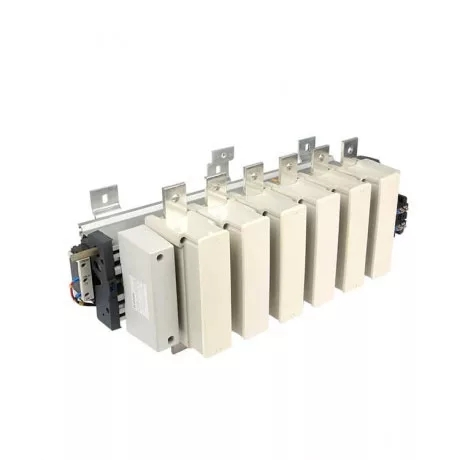

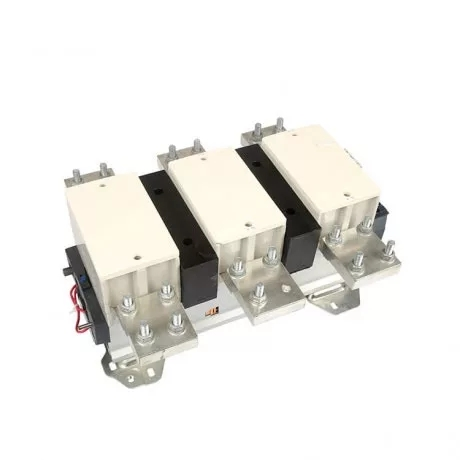

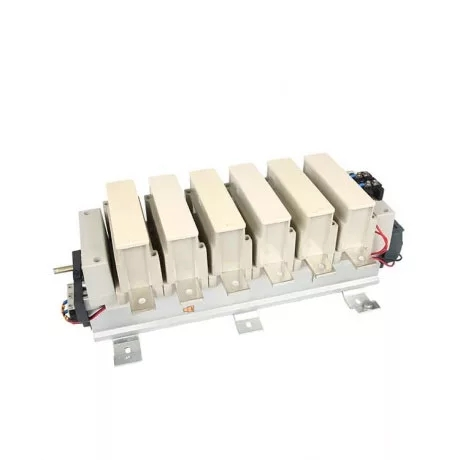

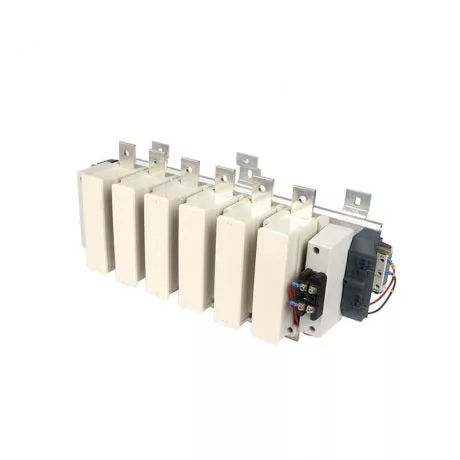

F kontaktorius

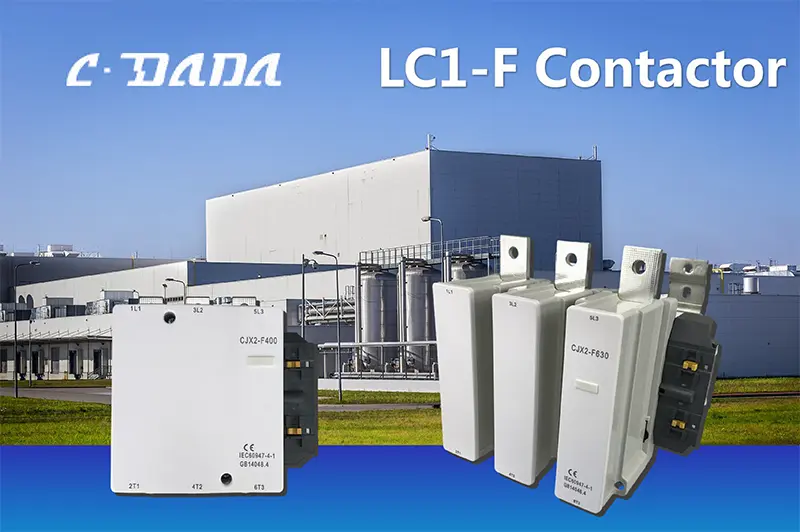

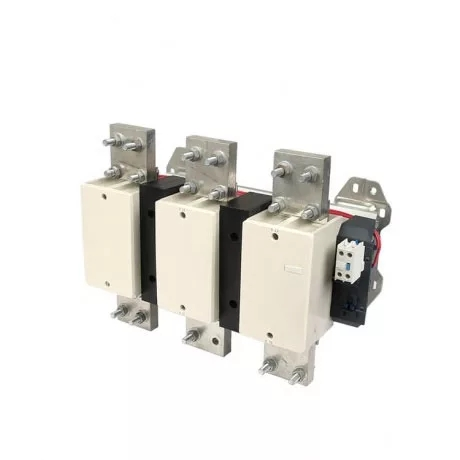

Patenkinkite didelio masto pramoninių sistemų galios poreikius naudodami CDADA LC1-F serijos F kontaktorių – aukštos srovės kintamosios srovės kontaktorių, sukurtą profesionalaus tiekėjo Shanghai DADA Electric CO., LTD. pagal IEC/EN 60947-4-1 standartus. Sukurta didelio galingumo varikliams valdyti ir galios perjungimui, LC1-F serija palaiko vardines darbines sroves nuo 115A iki 1000A ir valdo 3 fazių variklius su varikliu iki 500kW (esant 380–415V, AC-3 veikimui) arba 670kW esant 690V.

Galima įsigyti 3 arba 4 polių konfigūracijų, idealiai tinka kompresoriams, dideliems siurbliams, trupintuvams, ŠVOK aušintuvams, kasybos įrangai ir vandens valymo įrenginiams. Turėdamas AC-3 ir AC-4 panaudojimo reitingus, jis susidoroja ir su standartiniu variklio paleidimu, ir su sudėtingomis užduotimis, tokiomis kaip prijungimas arba įjungimas. CDADA F kontaktorius, sertifikuotas CE, skirtas 690 V izoliacijai ir veikiantis aplinkos temperatūroje nuo –5°C iki +40°C, užtikrina tvirtą, nereikalingą techninę priežiūrą net ir atšiaurioje aplinkoje iki 2000 m aukščio virš jūros lygio.

Pagrindinės specifikacijos

Serija: F kontaktorius

Prekinis ženklas: CDADA | Gamintojas: Shanghai DADA Electric CO.,LTD

Standartas: IEC/EN 60947-4-1

Sertifikatas: CE

Stulpai: 3P arba 4P (daugumoje modelių galima pasirinkti lauke)

Nominali veikimo srovė (AC-3): 115A – 1000A

Variklio galios valdymas (AC-3):

380/415V: 55kW – 500kW

660/690V: 80kW – 670kW

Naudojimo kategorijos: AC-3 (variklis veikia), AC-4 (prijungimas / įjungimas)

Nominali izoliacijos įtampa: 690V AC

Aplinkos temperatūra: –5°C iki +40°C

Aukštis: ≤ 2000 m

Montavimas: vertikaliai ±5°, montavimo kategorija III

Ritės įtampa (AC): 110 V, 127 V, 220 V, 240 V, 380 V, 415 V, 440 V, 480 V, 500 V, 600 V

Maksimali įprastinė šildymo srovė (AC-1): iki 1200A

Techninių duomenų lapas

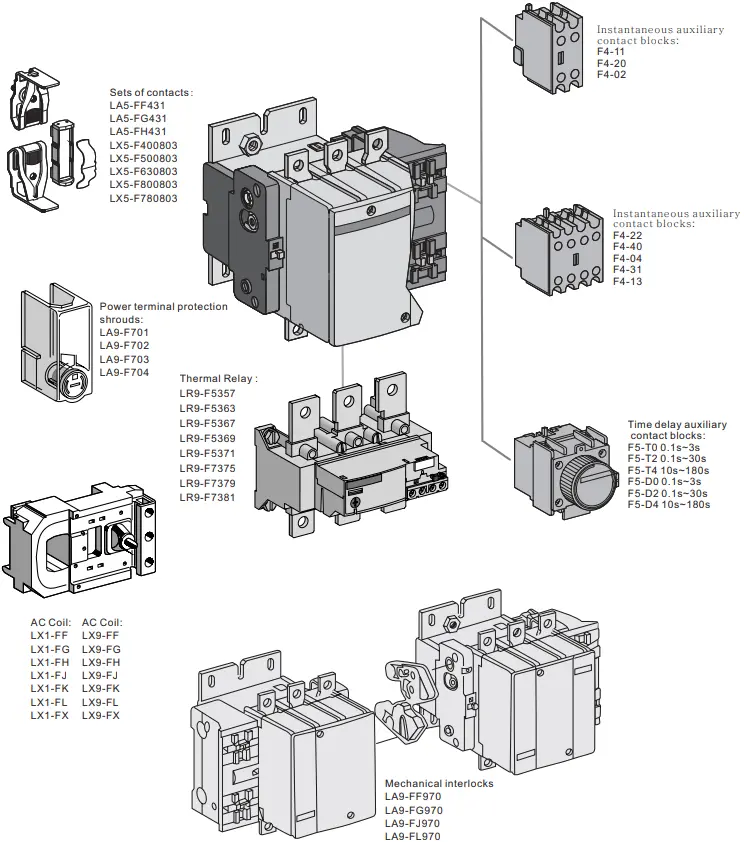

Priedai

Kodėl verta rinktis CDADA F kontaktorių?

★ Tikras sunkiasvoris našumas

Valdo iki 1000A ir 500kW+ variklius – puikiai tinka kasybai, naftos ir dujų, plieno gamykloms ir miesto infrastruktūrai.

★ Visuotinis įtampos suderinamumas

Platus kintamosios srovės ritės pasirinkimas (įskaitant 415V, 480V, 600V) užtikrina sklandų integravimą į Europos, Šiaurės Amerikos, Artimųjų Rytų ir Afrikos projektus.

★ AC-4 skirtas reikliems ciklams

Skirtingai nuo pagrindinių kontaktorių, LC1-F atlaiko dažną važiavimą atbuline eiga, stabdymą ir bėgiojimą – tai labai svarbu kranams, liftams ir ekstruderiams.

★ 4 polių lankstumas

Jei reikia, perjunkite neutralią padėtį – idealiai tinka TT sistemoms, generatoriams ar jautrioms pramoninėms apkrovoms.

★ Tvirtas šilumos ir lanko valdymas

Optimizuotos lanko kameros ir didelio laidumo kontaktai užtikrina ilgą elektros tarnavimo laiką ir mažą šilumos generavimą esant nuolatinei apkrovai.

★ Paruoštas OĮG ir skydų kūrėjas

Suderinamas su standartiniu DIN bėgeliu arba sraigtiniu tvirtinimu ir puikiai dera su CDADA šiluminės perkrovos relėmis, skirtomis viso variklio paleidimo sprendimams.

★ Nuolat investuojame į mokslinius tyrimus ir plėtrą, stebime pasaulinius standartus ir rinkos tendencijas bei bendradarbiaujame su pramonės ekspertais, kad atnaujintume savo produktų portfelį.

Tipinės programos

Didelis variklio valdymas: trupintuvai, rutuliniai malūnai, išcentriniai siurbliai

Energija ir komunalinės paslaugos: Vandens / nuotekų įrenginiai, elektrinių pagalbiniai įrenginiai

ŠVOK: Pramoniniai aušintuvai, aušinimo bokštai

Medžiagų tvarkymas: konvejerio juostos, kaušiniai liftai

Jūra ir atvira jūra: laivų variklių sistemos

Atsinaujinantys energijos šaltiniai: siurblys hidro, biomasės tiekimo sistemos

Dažnai užduodami klausimai (DUK)

1 klausimas: kuo skiriasi D ir F serijos kontaktoriai?

A1:

● D serija (pvz., LC1-D): skirta lengvoms ir vidutinėms apkrovoms (iki 95A / 45kW).

● F serija (LC1-F): skirta dideliems pramoniniams darbams (115A–1000A / 55kW–500kW+). → F serija turi didesnius kontaktų tarpus, sustiprintus lanko latakus ir didesnį trumpalaikį atsparumą.

2 klausimas: ar galiu naudoti 4P F kontaktorių neutraliai perjungti?

A2: Taip. 4 polių versija leidžia vienu metu atjungti visas 3 fazes + nulinę – tai būtina kai kuriose saugos ar izoliacijos srityse (pvz., perjungiant generatorių).

3 klausimas: ar vis dar reikalinga perkrovos relė?

A3: Tikrai. Kontaktorius tik perjungia maitinimą – neapsaugo nuo perkrovų ar fazių praradimo. Visada suporuokite su termine arba elektronine perkrovos rele, kad apsaugotumėte variklį.

4 klausimas: ką praktiškai reiškia „AC-4 reitingas“?

A4: Tai reiškia, kad kontaktorius gali saugiai valdyti variklio užkimšimą (atbulinės eigos stabdymas) ir paleidimą (trumpas sprogimas) – įprastas keltuvuose, presuose ir maišytuvuose. Tai sukelia didelius srovės šuolių; AC-4 įvertinimas užtikrina kontakto patvarumą.

5 klausimas: kodėl verta rinktis CDADA F kontaktorių, o ne pasaulinius prekės ženklus?

A5: CDADA siūlo:

● Tikras IEC 60947-4-1 atitikimas bandymo dokumentacijai

● Konkurencingos kainos, nepakenkiant sidabro lydinio kontaktams ar lanko slopinimui

● Visas ritės įtampos diapazonas pasauliniam eksportui

● Greitas mėginių ir urmu pristatymas iš Kinijos

● OEM palaikymas: pasirinktinis ženklinimas, pakavimas ir techniniai dokumentai (CE deklaracija, laidų schemos)
