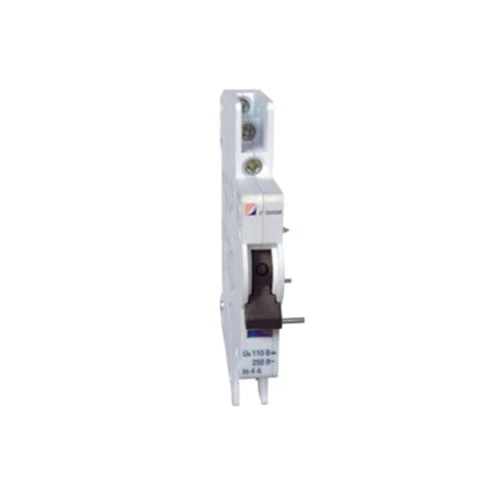

MCB signalizacija ir pagalbinis kontaktas

CDADA yra gamintojas ir tiekėjas, turintis daugiau nei 40 metų patirtį, matėme per daug projektų, kuriuose skydų operatoriai praleidžia suveikiantį pertraukiklį – kol nevėlu. Štai kodėl sukūrėme CDADA MCB aliarmą ir pagalbinį kontaktą (DAB7-FL): išmanų, erdvę taupantį sprendimą, duodantį du svarbius signalus viename modulyje – pertraukiklio padėtį (ON/OFF) ir išjungimo priežastį (perkrova/trumpasis jungimas).

Mūsų patarimas: jei jūsų valdymo sistemai reikia atskirti rankinį išjungimą nuo trikties išjungimo, tai yra priedas, kurį turite nurodyti. Vien tik standartiniai pagalbiniai kontaktai negali pasakyti skirtumo, bet mūsų gali.

Dviejų funkcijų dizainas: vienas modulis, du signalai

CDADA MCB aliarmas ir pagalbinis kontaktas turi du nepriklausomus perdavimo kontaktus su protingu mechaniniu selektoriumi:

★ Geltonas indikatorius ties „A“: abu kontaktai veikia kaip pagalbiniai kontaktai → signalizuoja MCB ON/OFF būseną

★ Geltonas indikatorius ties „AL“:

★ Kairysis kontaktas = pagalbinis (įjungta / išjungta būsena)

★ Dešinysis kontaktas = Aliarmas (įsijungia tik tada, kai MCB suveikia dėl gedimo)

★ Tai reiškia, kad galite prijungti:

★ Žalia lemputė, rodanti „maitinimą įjungta“

★ Raudona lemputė arba PLC įėjimas, suaktyvinantis „gedimo aliarmą“

★ Viskas iš vieno papildomo modulio jūsų DAB7-63 MCB.

Techninės specifikacijos

Svarbu: šio priedo negalima naudoti atskirai – jį reikia montuoti tiesiai ant DAB7-63 MCB.

Montavimo vadovas (iš mūsų lauko inžinierių)

★ Norėdami saugiai ir patikimai veikti, atlikite šiuos veiksmus:

★ Prieš montuodami išjunkite grandinę.

★ Stumkite DAB7-FL modulį ant kairiosios DAB7-63 MCB pusės, kol pasigirs spragtelėjimas.

★ Pritvirtinkite pridedama dvipuse juosta (atsparumui vibracijai).

★ Prijunkite laidus prie 4 gnybtų (2 kontaktų grupei):

★ Naudokite kairę porą pagalbinei (būsenai)

★ Naudokite tinkamą porą signalizacijai (kelionės aptikimui)

★ Geltoną parinkiklį nustatykite į „AL“, jei reikia gedimo aliarmo funkcijos.

★ Bandymas: rankiniu būdu išjunkite MCB – tik pavojaus kontakto būsena turėtų pasikeisti gedimo metu.

★ Pro patarimas: aiškiai pažymėkite laidus! Daugelis technikų paleidžiant eksploatuoti painioja pagalbinius ir pavojaus signalus.

Kada turėtumėte naudoti šį vietoj standartinio pagalbinio kontakto?

Tipinės programos:

★ Duomenų centro PDU stebėjimas

★ Saulės kombainų dėžės

★ Pramoniniai valdymo pultai

★ Pastatų valdymo sistemos (BMS)

★ Lifto arba ŠVOK saugos grandinės

Dažnai užduodami klausimai

1 klausimas: Ar galiu tai naudoti ne CDADA MCB?

A1: Ne. DAB7-FL mechaniškai ir pagal matmenis suprojektuotas tik CDADA DAB7-63 pertraukikliams. Jis netiks Schneider, ABB ar Siemens MCB.

2 klausimas: kaip iš tikrųjų veikia signalizacijos kontaktas?

A2: MCB viduje išjungimo skląsčio mechanizmas juda skirtingai terminio / magnetinio gedimo metu, palyginti su rankiniu išjungimu. DAB7-FL aptinka šį mechaninį skirtumą ir įjungia aliarmo kontaktą tik realių gedimų metu.

3 klausimas: ar man reikia prijungti abu kontaktus?

A3: nebūtinai. Priklausomai nuo valdymo logikos, galite naudoti tik pagalbinį įrenginį, tik signalizaciją arba abu. Modulis suteikia jums lankstumo.

4 klausimas: ar jis tinkamas nuolatinei saulės energijai?

A4: Taip! DC-12 110 V/0,5 A įtampa idealiai tinka saulės energijos schemų stebėjimui, kai reikia nuotoliniu būdu aptikti PV masyvo gedimus.

5 klausimas: kodėl verta rinktis CDADA, o ne bendruosius prekės ženklus?

A5: nes mes siūlome:

● Tikra gedimų diskriminacija (ne tik padėties nustatymas)

● Sklandus integravimas su DAB7 MCB – nėra adapterių plokščių

● Gamykloje patikrinta mechaninė jungtis – nėra laisvumo ar praleistų signalų

● Aiškus vaizdinis indikatorius (geltona vėliavėlė) lauko patikrinimui

● Pasauliniai sertifikatai (CE, CB, RoHS) projektams be rūpesčių

Paskutinė pastaba iš CDADA R&D

Šiuolaikinėse elektros sistemose „įjungimo / išjungimo“ neužtenka – reikia sumanumo. Mūsų MCB aliarmo ir pagalbinis kontaktas paprastą pertraukiklį paverčia diagnostikos mazgu, padedančiu sukurti išmanesnius ir saugesnius skydelius. Ir kadangi jį sukūrė ta pati komanda, kuri kuria MCB, jūs gaunate tobulą sinergiją – nereikia spėlioti. - CDADA produktų kūrimo komanda

Pasiruošę užsisakyti? Mes siūlome:

● Didelės nuolaidos skydų statytojams

● Iš anksto surinkti MCB + DAB7-FL įrenginiai (taupykite darbo)

● Nemokamos laidų schemos ir PLC logikos pavyzdžiai
