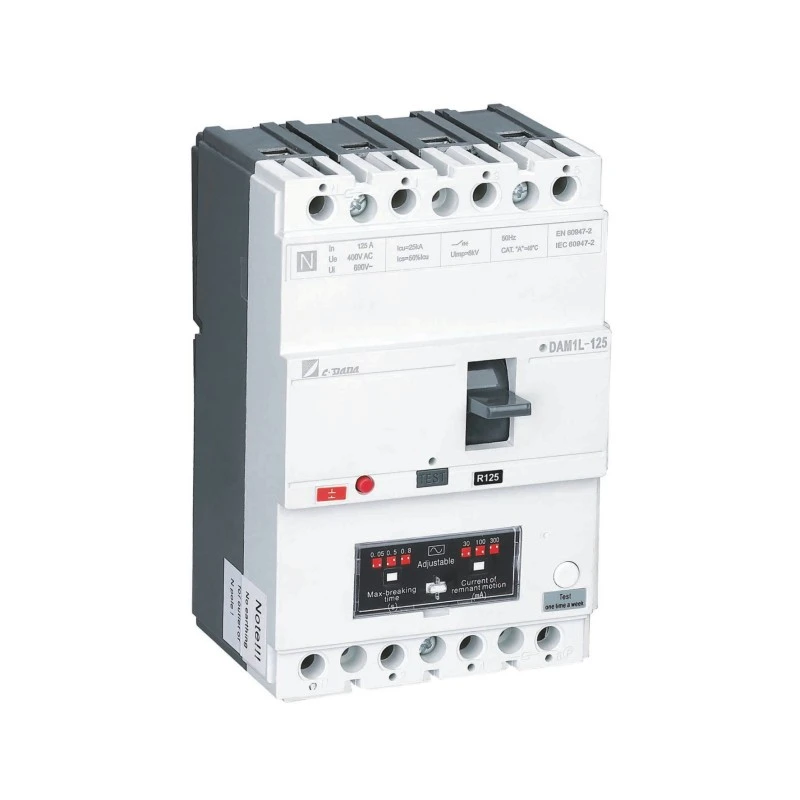

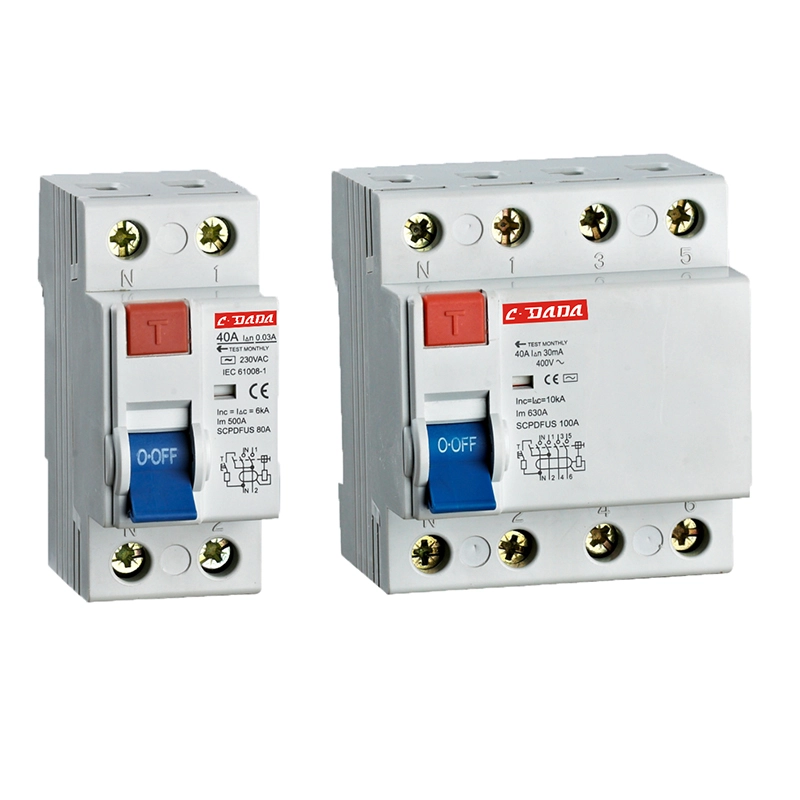

Kaip išsirinkti tinkamą grandinės pertraukiklį?

Renkantis tinkamągrandinės pertraukiklisreikia visapusiškai įvertinti grandinės parametrus, apkrovos charakteristikas, įrengimo aplinką ir apsaugos reikalavimus. Svarbiausia yra užtikrinti, kad vardinė įtampa atitiktų sistemos įtampą, vardinė srovė būtų didesnė už apkrovos srovę, bet mažesnė už laidininko srovės galią, o pertraukimo geba (Icu) yra didesnė už numatomą trumpojo jungimo srovę.

Pagrindinio parametro pasirinkimas

Nominali įtampa: turi būti ≥ vardinė linijos įtampa (pvz., dažniausiai naudojama namų ūkiuose 220 V/380 V). Žemos įtampos išleidimo įtampa turi atitikti sistemos įtampą.

Nominali srovė:

Apskaičiuokite didžiausią apkrovos darbinę srovę (Ib). Pasirinkite agrandinės pertraukiklissu vardine srove (In), kuri atitinka šias sąlygas: Ib < In ≤ laidininko saugios srovės galia (pvz., 6 mm² vario laido srovė yra maždaug 40 A, pasirinkite ≤ 40 A grandinės pertraukiklį).

Esant aukštai temperatūrai (>40 ℃), reikalingas žemos temperatūros režimas.

Pertraukimo talpa (Icu):

Turi būti didesnė už didžiausią tikėtiną linijos trumpojo jungimo srovę (Ik), kurią galima apskaičiuoti naudojant formules arba remiantis lentele (pvz., kai transformatoriaus galia yra 1600 kVA, Ik≈38,5 kA). 3

Suteikite pirmenybęgrandinės pertraukikliaisu Icu ≥ 50kA; gyvenamosioms patalpoms pakanka ≥ 6 kA.
