Koks yra grandinės pertraukiklio veikimo principas?

Darbo principas agrandinės pertraukiklissukasi aplink pagrindinę stebėjimo, sprendimo ir vykdymo logiką. Dėl įmontuoto išjungimo mechanizmo ir lanko gesinimo sistemos pasiekiamas įprastas grandinės prijungimo ir atjungimo valdymas bei greitas sugedusių grandinių pertraukimas. Tiksliau, jį galima suskirstyti į įprastą darbo režimą ir apsaugos nuo gedimų režimą. Lanko gesinimo sistema yra labai svarbus pagalbinis mechanizmas, užtikrinantis patikimą išjungimą.

Kai grandinėje atsiranda gedimų, tokių kaip perkrova, trumpasis jungimas arba per maža įtampa, įtaisytasis išjungimo blokas įjungia fiksavimo mechanizmą, kad atsirakintų ir automatiškai išsijungtų. Skirtingi gedimai atitinka skirtingus išjungimo principus:

Apsauga nuo perkrovos (terminio išjungimo principas)

Pagrindinis komponentas: bimetalinė juostelė (pagaminta iš dviejų metalo lakštų, kurių šiluminio plėtimosi koeficientai labai skiriasi, suspausti kartu).

Darbo logika: Kai grandinė yra perkrauta, srovė nuolat viršija vardinę vertę, todėl bimetalinė juostelė dėl karščio sulinksta ir deformuojasi. Kai deformacija pasiekia slenkstį, ji stumia fiksavimo mechanizmą, kad atsirakintų, o judantis kontaktas, veikiamas spyruoklės, nutraukia grandinę.

Savybės: Uždelstas veiksmas; trumpalaikės perkrovos (pvz., variklio užvedimas) nesukels suveikimo, todėl išvengiama klaidingo išjungimo.

Apsauga nuo trumpojo jungimo (elektromagnetinio išjungimo principas)

Pagrindinis komponentas: elektromagnetinė ritė (apvyniota aplink geležinę šerdį).

Veikimo logika: Kai įvyksta trumpasis jungimas, srovė akimirksniu pakyla iki dešimčių ar net šimtų kartų didesnė už vardinę vertę. Elektromagnetinė ritė sukuria stiprią elektromagnetinę jėgą, pritraukdama geležies šerdį, kad ji atsitrenktų į fiksavimo mechanizmą ir akimirksniu atrakintų grandinę.

Savybės: Milisekundžių lygio greitas veiksmas, galintis per itin trumpą laiką atjungti grandinę, užkirsti kelią įrangos nudegimui ar gaisrui.

Apsauga nuo žemos įtampos / įtampos praradimo (per žemos įtampos išjungimo principas)

Pagrindinis komponentas: žemos įtampos išjungimo ritė, lygiagrečiai prijungta grandinėje, kad būtų galima stebėti įtampą.

Veikimo logika: kai įtampa nukrenta žemiau apytiksliai 70% vardinės vertės arba visiškai prarandama, išjungimo ritės elektromagnetinė jėga išnyksta, o geležinė šerdis, veikiama spyruoklei, paleidžia fiksavimo mechanizmą, kad atsirakintų ir nutrūktų grandinė.

Funkcija: Apsaugo nuo nenormalaus įrenginio veikimo ir sugadinimo esant žemai įtampai, taip pat išvengia pavojaus saugai dėl staigaus įrangos paleidimo, kai atstatomas maitinimas.

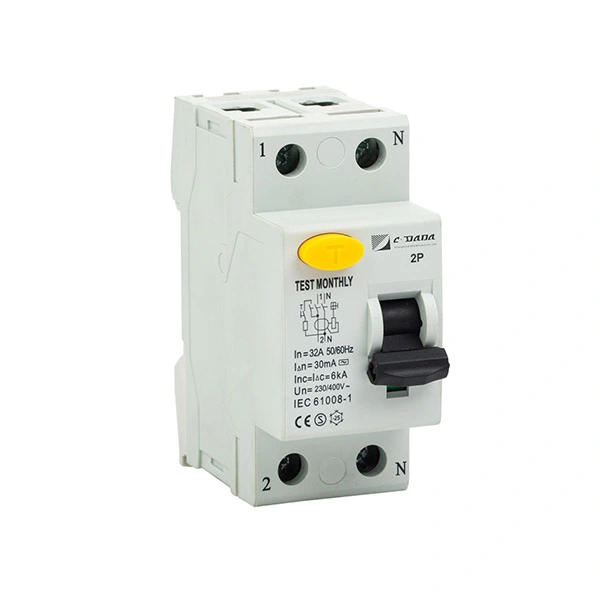

Apsauga nuo nuotėkio (apsaugos nuo liekamosios srovės principas)

Pagrindinis komponentas: nulinės sekos srovės transformatorius.

Veikimo logika: įprastomis aplinkybėmis srovės fazinėse ir neutraliose linijose yra vienodo dydžio ir priešingos krypties. Magnetinis srautas transformatoriaus šerdyje panaikina vienas kitą, todėl nėra indukuotos srovės išėjimo. Kai įvyksta nuotėkis (pvz., elektros smūgis), dalis srovės prarandama per žemę, todėl dvifazių srovių disbalansas. Transformatorius generuoja indukuotą signalą, suaktyvindamas išjungimo bloką.

Savybės: Žemas veikimo slenkstis (dažniausiai 30 mA), teikiantis pirmenybę asmeninei saugai.
