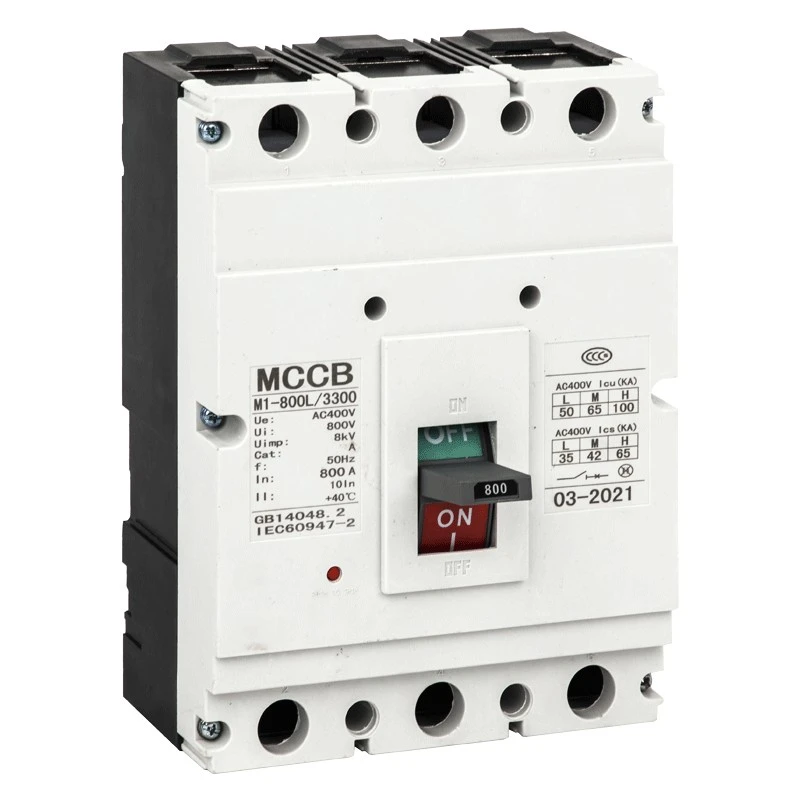

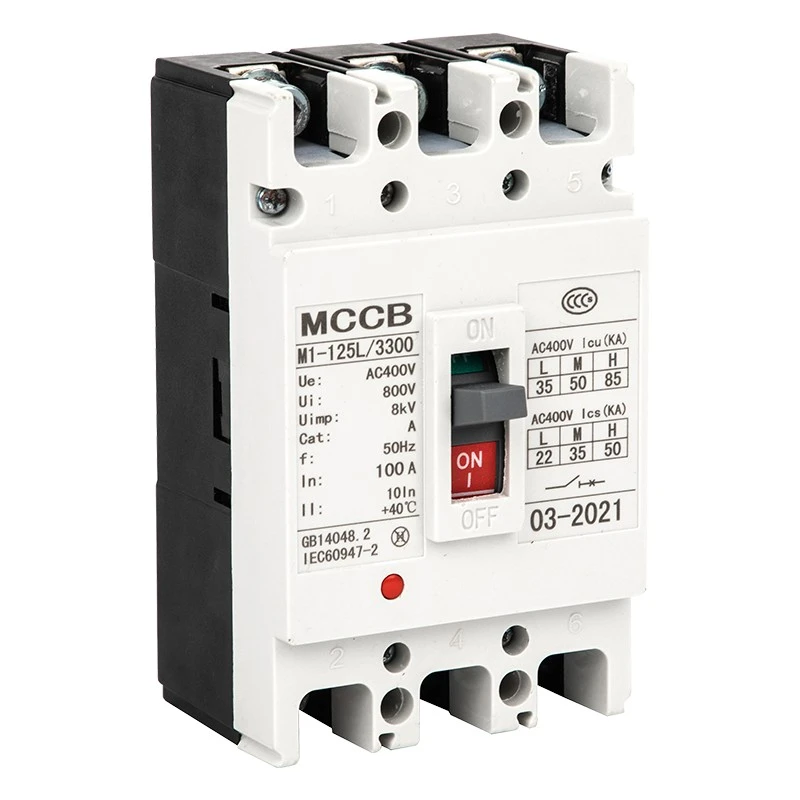

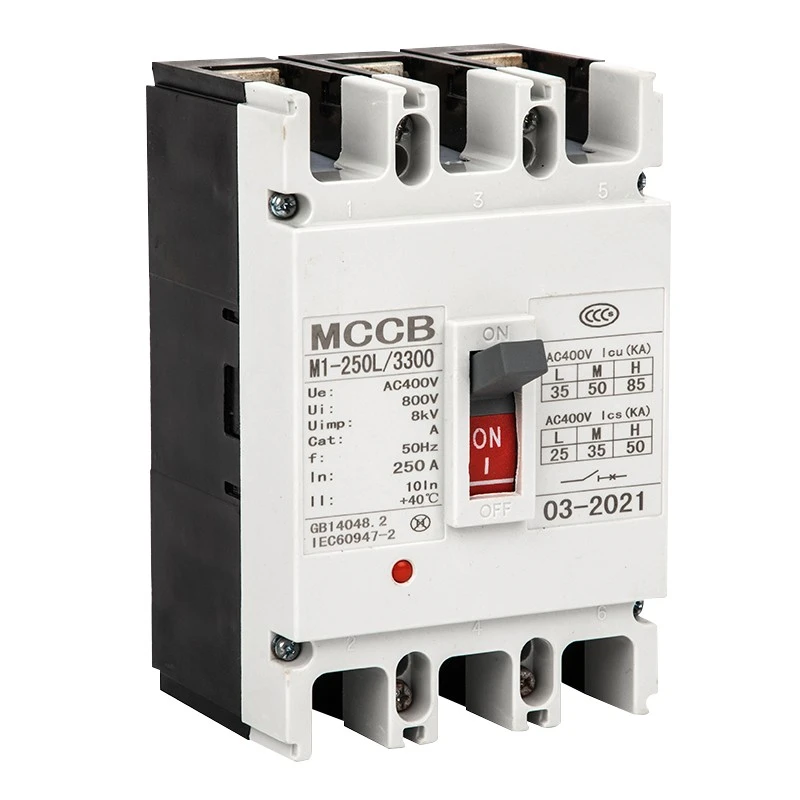

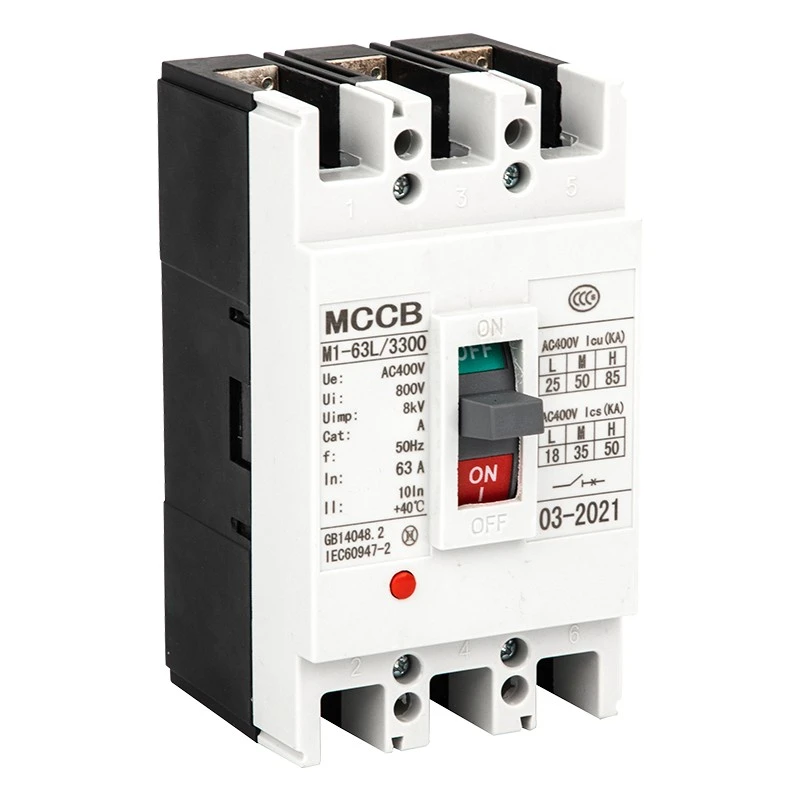

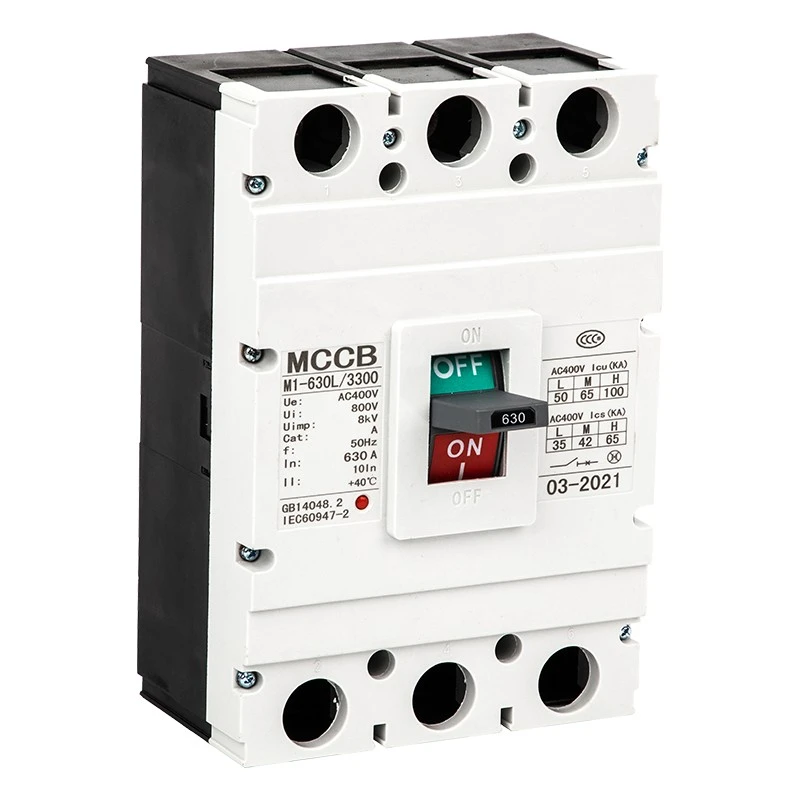

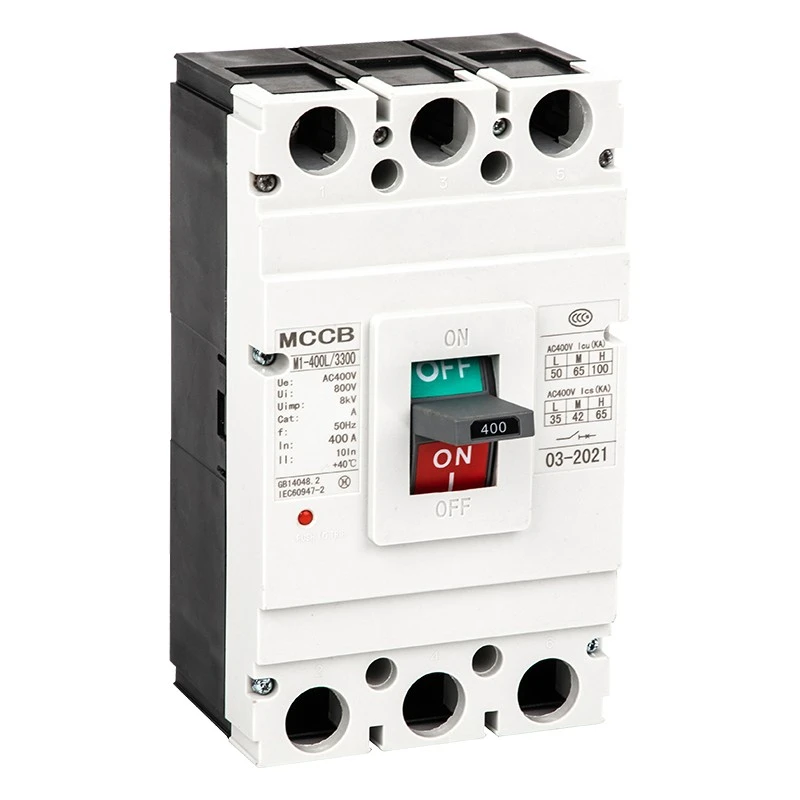

CM1 suformuotas korpuso grandinės pertraukiklis
Model:DAM2 (CM1) Series
Šis CDADA CM1 liejimo korpuso grandinės pertraukiklis (MCCB) sukurtas masiniam pirkimui, turi IEC60947-2 sertifikatą ir stabilų pramoninių maitinimo sistemų veikimą. CM1 MCCB naudoja labai stiprią konstrukciją ir patikimą išjungimo mechanizmą, kurį lengva montuoti ir prižiūrėti. Jis sujungia išmaniąją apsaugą su patvariu dizainu, užtikrinančiu ilgą tarnavimo laiką elektros paskirstymo ir sunkiosios pramonės srityse.
Šis DAM2 (CM1) serijos CM1 Molded Case Circuit Breaker yra didelio našumo žemos įtampos apsaugos įtaisas, kurį gamina Shanghai DADA Electric Co., Ltd., patikimas gamintojas ir tiekėjas Kinijoje. Vardinė izoliacijos įtampa iki 800V, vardinė darbinė įtampa 400V/690V ir vardinė srovė nuo 63A iki 1600A, plačiai naudojamas elektros paskirstymui, grandinės apsaugai, variklio valdymui ir nedažnam perjungimui.
Ši serija palaiko vertikalią ir horizontalią instaliaciją, atitinka IEC60947-2 standartą ir užtikrina visišką maitinimo įrangos apsaugą nuo perkrovos, trumpojo jungimo ir žemos įtampos.
Produkto savybės
★ Nominali izoliacijos įtampa: 800V; Darbinė įtampa: 400V/690V
★ Srovės diapazonas: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ Pertraukimo galia: L standartinis, M vidutinis, H didelis trūkimo tipas
★ Šiluminio-magnetinio ir elektromagnetinio dvigubo atleidimo režimai
★ Vertikalus / horizontalus montavimas, tinkamas izoliaciniam naudojimui
★ Platus aplinkos temperatūros diapazonas: -5℃~+40℃
★ Aukštis ≤2000m, užterštumo laipsnis 3
Programos
CDADA CM1 Molded Case Circuit Breaker yra plačiai taikomas pramoninėse ir civilinėse energijos paskirstymo sistemose, įskaitant gamyklas, pastatus, duomenų centrus, elektrines, infrastruktūrą, mechaninę įrangą ir elektros paskirstymo spintas. Jis taip pat naudojamas variklių apsaugai, grandinės konvertavimui ir saugiam energijos tiekimui statybos, metalurgijos, naftos chemijos ir kitose pramonės šakose.
Techniniai parametrai
★ Standartai: IEC60947-2, GB14048.2
★ Dažnis: AC 50Hz/60Hz
★ Stulpelis: 1P,2P, 3P, 4P
★ Išleidimas: terminis-magnetinis (dvigubas), elektromagnetinis (akimirkinis)
★ Momentinis nustatymas: Paskirstymo tipas 10In±20%; Variklio tipas 12In±20%
★ Montavimas: priekiniai laidai, galiniai laidai, kištukinis tipas
★ Valdymas: Rankinis, elektrinis valdymo mechanizmas
|
Modelis |
stulpas |
Nominali srovė (A) |
Įvertintas veikiančios įtampa (V) |
Įvertintas izoliacija įtampa (V) |
Nominali didžiausia trumpojo jungimo galia (Icu) |
Flashover atstumas (mm) |
||
|
Bandymo įtampa (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25 32, 40, 50, 63 |
400 |
500 |
400 × 1,10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
Kontūras ir montavimo matmenys
Mūsų CM1 MCCB pateikia išsamius 63A–1600A modelių matmenų duomenis, įskaitant priekinius laidus, galinius laidus ir prijungimo tipą. Skirtingi rėmo dydžiai (63/100/225/400/630/800/1250/1600) atitiko H, H1, H2 matmenis standartiniam spintelės montavimui. Rankinio ir elektrinio valdymo mechanizmo aukštis taip pat standartizuotas, kad būtų lengva surinkti.
Priedai ir funkcijos
Vidiniai priedai
★ Šunto atleidimas: 70–110 % vardinė įtampa patikimam išjungimui
★ Žemos įtampos išjungimas: 35–70 % įtampos kritimas automatinei apsaugai
★ Pagalbinis kontaktas ir aliarmo kontaktas: grįžtamasis signalas ir gedimo aliarmas
★ Iš anksto apmokėtas skaitiklio specialus atleidimas: uždelstas išjungimas 0,5–2 s
Išoriniai priedai
★ Rankinis valdymo mechanizmas
★ Elektrinis (variklio) valdymo mechanizmas
★ Fazių separatoriai, tvirtinimo varžtai, šynų komplektai

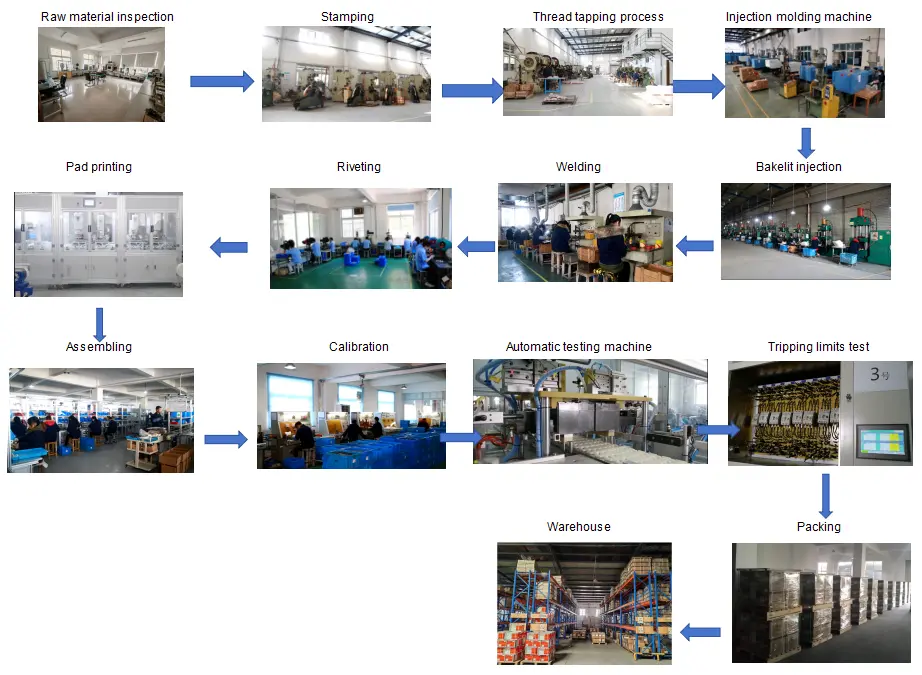

Kokybės kontrolės srautas
Žaliavų patikrinimas → Gamybos apdorojimas → Surinkimo linija → Išjungimo charakteristikų bandymas → Temperatūros kilimo bandymas → Trumpojo jungimo bandymas → Senėjimo bandymas → Išvaizdos ir matmenų patikrinimas → Pakuotė → Galutinis patikrinimas prieš išsiunčiant

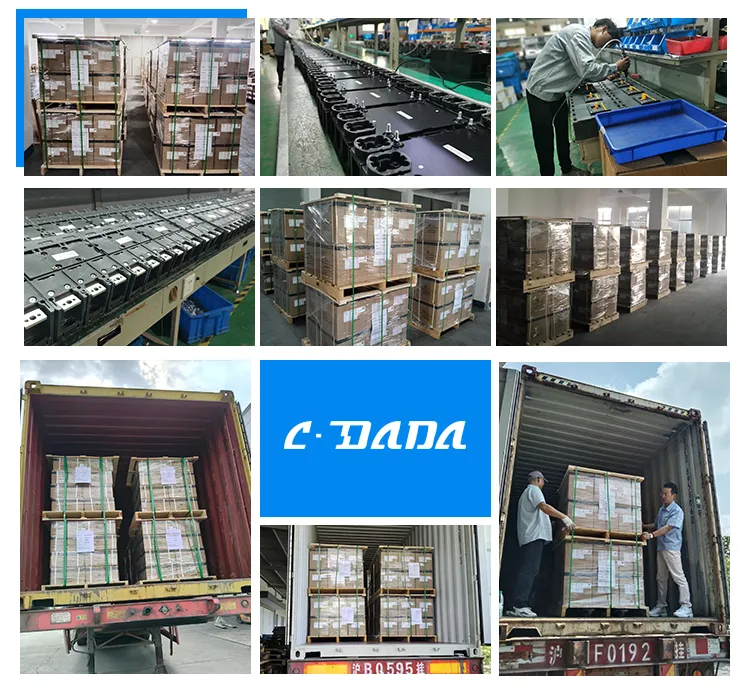

Pakavimas ir siuntimas
★ Standartinė eksporto dėžutė + medinis padėklas saugiam transportavimui
★ Etiketė: modelis, srovė, stulpas, kiekis, sertifikatas
★ Tinka jūrų, oro ir sausumos logistikai

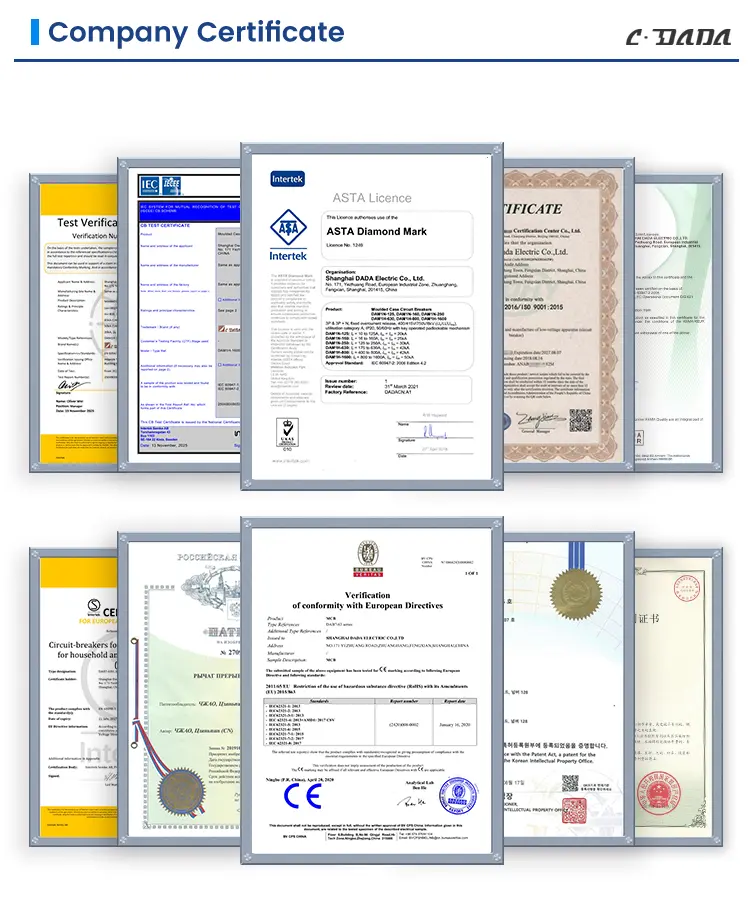

Sertifikatai
IEC60947-2, GB14048.2, CE, CB, ROHS ir kiti tarptautiniai patvirtinimai.
Klientų bendradarbiavimo atvejai
CDADA DAM2 serijos MCCB buvo tiekiamas pasauliniams klientams, įskaitant energijos paskirstymo sistemų integratorius, pramoninės įrangos gamintojus, skirstomųjų įrenginių gamyklas, statybos rangovus ir OEM prekių ženklus Europoje, Pietryčių Azijoje, Artimuosiuose Rytuose, Afrikoje ir Pietų Amerikoje. Teikiame stabilų masinį tiekimą ir individualius sprendimus ilgalaikiams partneriams.
