MCCB su apsauga nuo nuotėkio

Padidinkite elektros saugą ne tik nuo perkrovos ir trumpojo jungimo, naudodami CDADA DAM1L serijos MCCB su apsauga nuo nuotėkio, integruotą korpuso grandinės pertraukiklį su įmontuota liekamosios srovės (RCD/ELCB) funkcija. Sukurtas profesionalaus gamintojo Shanghai DADA Electric CO., LTD pagal tarptautinius standartus, šis nuotėkis MCCB 4P sujungia didelio našumo energijos paskirstymą su gyvybę ir gaisrą gelbstinčiu įžeminimo gedimų aptikimu.

Vardinis nuo 10A iki 500A esant 400V/415V, jis siūlo reguliuojamą likutinę darbinę srovę (30mA–1000mA) ir pasirenkamą laiko delsą – tai užtikrina pritaikytą apsaugą asmeninei saugai (≤30mA) arba gaisro prevencijai (100mA–500mA+). Su daugiafaze elektros energija varoma elektronika ji veikia net jei viena fazė sugenda arba įtampa nukrenta iki 50 V, todėl užtikrina neprilygstamą patikimumą svarbioje infrastruktūroje, pvz., tuneliuose, aukštuose, transporto mazguose ir pramonės įmonėse.

Pagrindinės specifikacijos

Modelis: DAM1L serija – įžeminimo nuotėkio MCCB (CBR tipo MCCB)

Stulpai: 4P (standartinis; 3P galimas pagal užsakymą)

Nominali srovė (In): 10A – 500A

Nominali įtampa: 400V / 415V AC, 50Hz

Izoliacijos įtampa (Ui): 400 V (≤ 160 A), 690 V (> 250 A)

Liekamosios srovės nustatymai (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Reguliuojamumas: I△n ir išjungimo laiko reguliavimas vietoje (akimirkinis arba atidėtas)

Pertraukimo pajėgumų tipai:

B tipas: pagrindinis (Inm < 100A)

S tipas: standartinis

H tipas: didelio trūkumo (>160A)

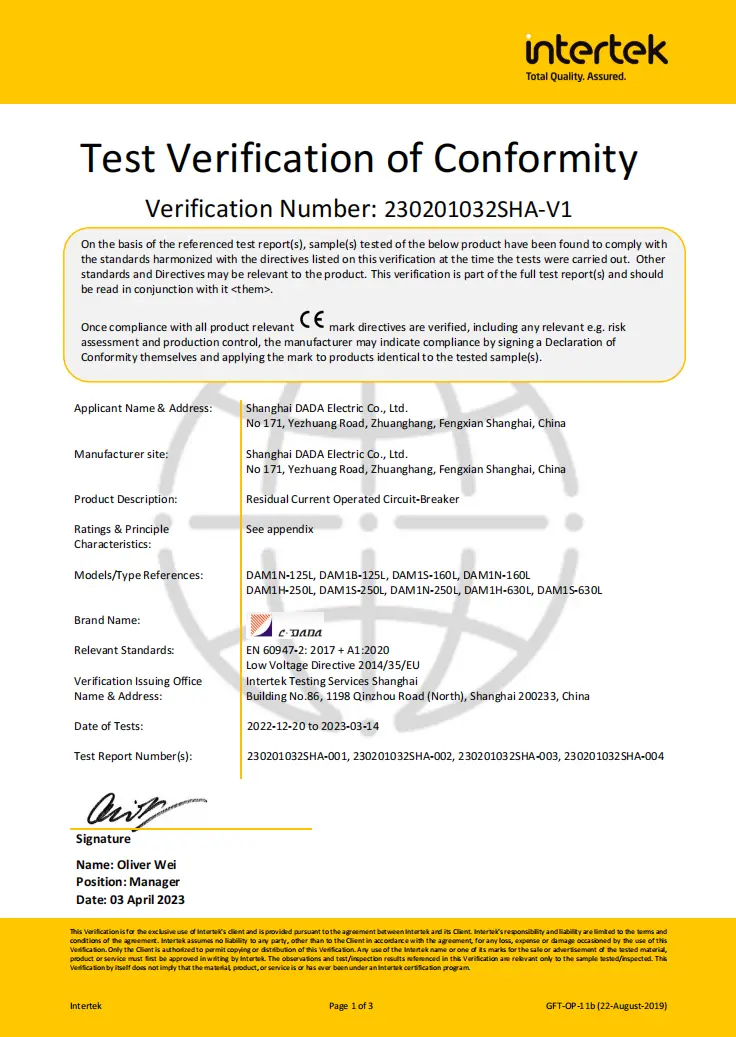

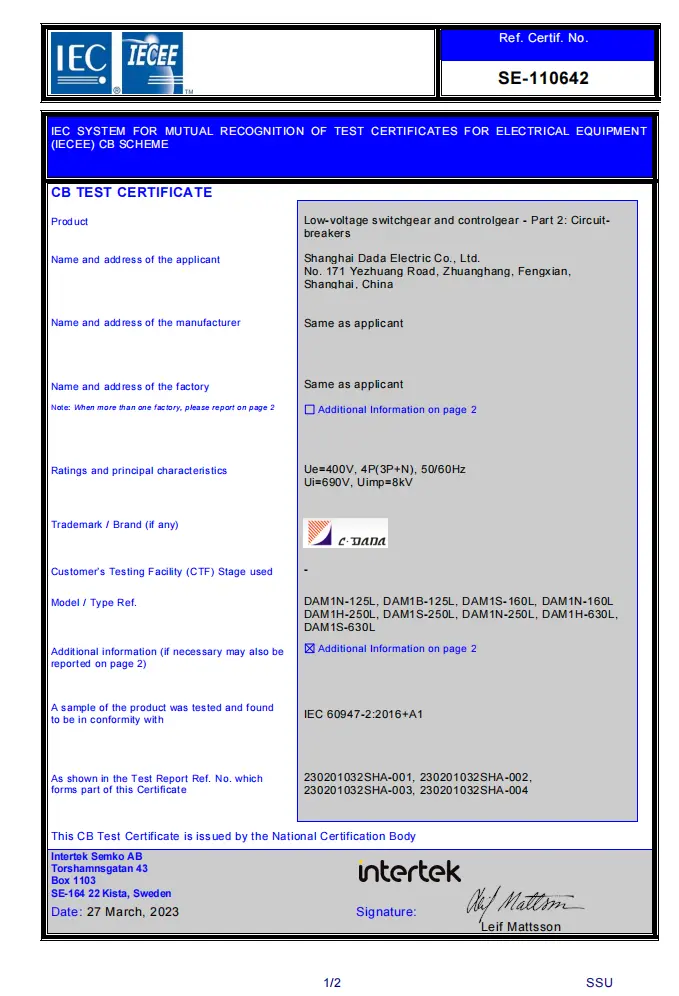

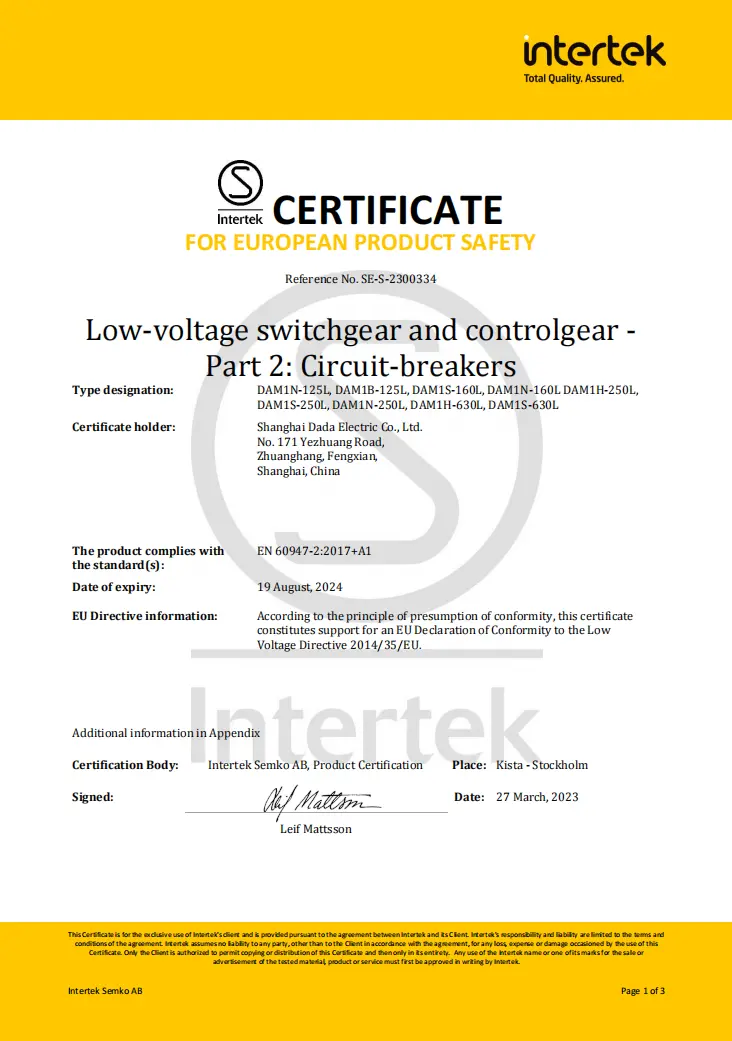

Sertifikatai: CE, CB, SEMKO

Pagrindinės funkcijos:

★ Daugiafazė RCD grandinė → veikia iki 50V

★ Atskiri pagrindiniai ir lanko kontaktai

★ Bandymo mygtukas

★ Reguliuojamas magnetinis nustatymas (0,8–1,0 × colio)

★ Stipri EMI/RFI anti-interferencinė galimybė

★ Visas priedų asortimentas: šunto išjungimas, pagalbiniai / aliarmo kontaktai, sukamoji rankena

Techninių duomenų lapas

Įžeminimo nuotėkio grandinės pertraukikliai (ELCB)

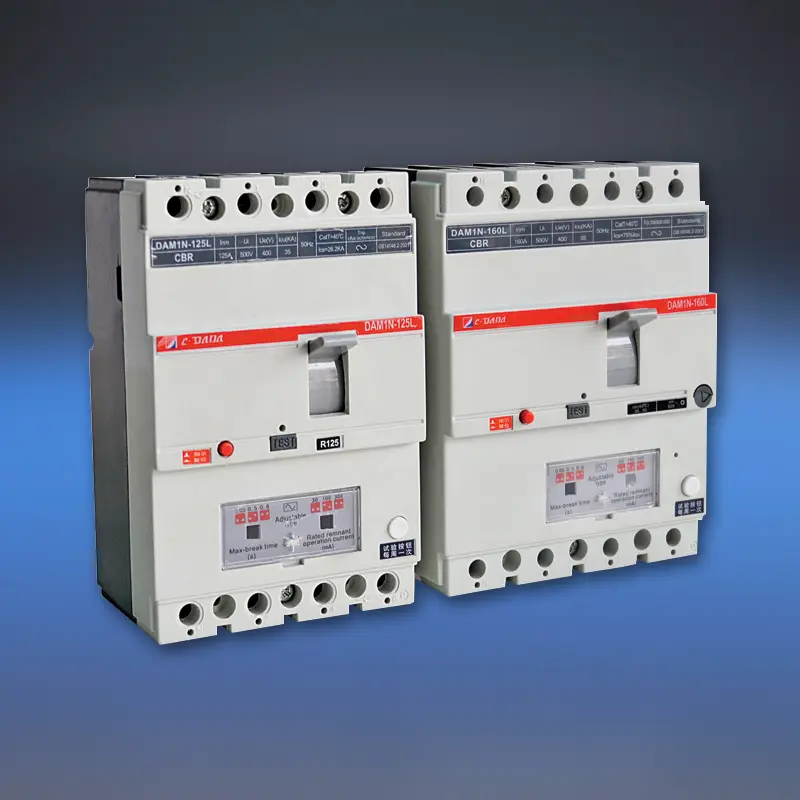

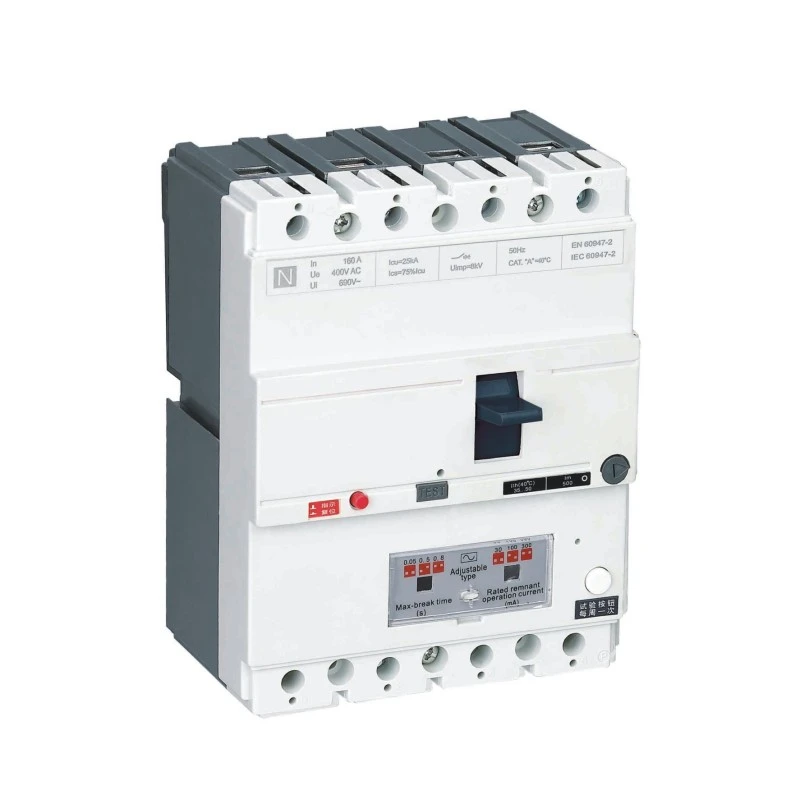

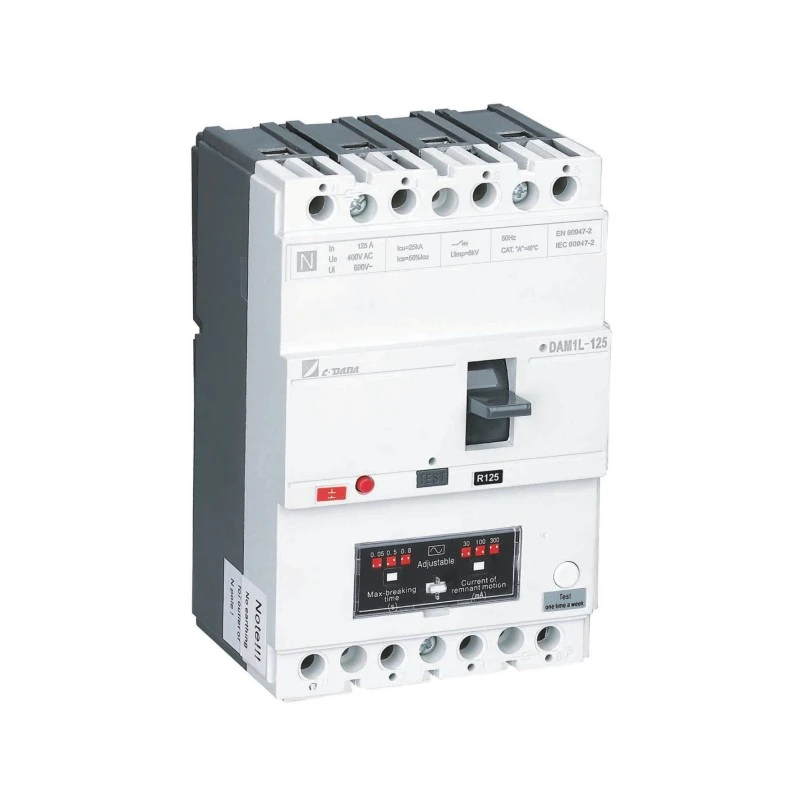

Modelis			DAM1-125L			DAM1-160L
Pertraukimo talpos kodas			B	N	S	B	N	S
Nominali rėmo dydžio srovė – coliai (A)			125A			160A
Nominali srovė-In (40,50 arba 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10-12,5-16-20-25-32-40-50-63-80-100-125-160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Stulpelio skaičius			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (pikas) / cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Liekamosios srovės slenkstis (mA)			100-300-500			100-300-500
Laiko delsa (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielektrinė savybė (V)			2500			3000
lonizacijos atstumas (mm)			≤30/0			≤30/0
Ištvermė	Iš viso ciklai		8000			8000
	Elektrinis gyvenimas		1000			1000
	Mechaninis gyvenimas		7000			7000
Kategorija (EN 60947-2/IEC 60947-2)	Pagrindinė grandinė		A/0			A/0
	Pagalbinė grandinė		AC-15			AC-15
Esant įtampos atleidimui			√			√
Šunto išleidimas			√			√
Pagalbinis kontaktas			√			√
Signalizacija Kontaktas			√			√
Pagalbinis kontaktas ir aliarmo kontaktas			√			√
Rankenos veikimo mechanizmas			√			√
Elektros veikimo mechanizmas			√			√
Terminalo dangtis			√			√
Fazių separatorius			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Svoris	Ištaisyta versija 3P/4P		-			-
	Papildinio versija 3P/4P		-			-
	Nubraižykite 3P/4P versiją		-			-

Kodėl verta rinktis CDADA MCCB su apsauga nuo nuotėkio?

★ Tikra integruota sauga

Skirtingai nei papildomi RCD moduliai, DAM1L turi įmontuotą gamykloje sukalibruotą apsaugą nuo nuotėkio – tai užtikrina puikų koordinavimą ir pašalina suderinamumo problemas.

★ Daugiafazis maitinimas RCD grandinei

Ankstyvieji RCD nepavyko, jei buvo prarasta viena fazė. CDADA konstrukcija naudoja visas fazes apsauginei elektronikai maitinti, todėl ji veikia net esant fazės dingimui ar labai žemai įtampai.

★ Dvigubi apsaugos tikslai viename įrenginyje

◆ 30 mA: Atitinka IEC reikalavimus dėl asmeninės apsaugos nuo smūgio

◆ 100 mA–1000 mA: apsaugo nuo izoliacijos pablogėjimo gaisrų dėl mažų, nuolatinių įžeminimo gedimų

★ Reguliuojamas lauko sąlygomis pagal realias sąlygas

Tiksliai sureguliuokite jautrumą ir laiko delsą, kad išvengtumėte nemalonaus užkliuvimo drėgnoje aplinkoje (pvz., automobilių plovyklose, fermose), išlaikant saugumą.

★ Pramoninio lygio patikimumas

Didelė pertraukimo galia (H tipo), tvirtas lanko atskyrimas ir IP20+ gnybtų apsauga leidžia jį naudoti atšiaurioje komercinėje ir pramoninėje aplinkoje.

★ Visuotinis atitiktis, vietinė vertė

Sertifikuota Europai (CE/CB), Šiaurės šalims (SEMKO) – idealiai tinka eksporto projektams – konkurencingomis kainomis iš patikimo Kinijos gamintojo.

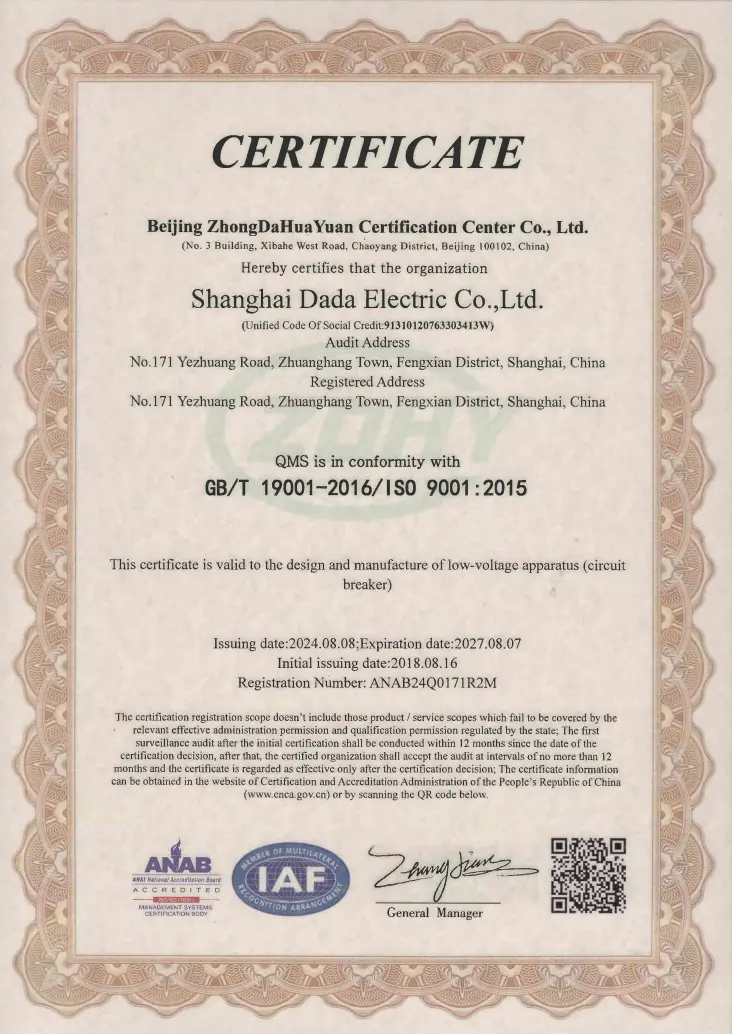

★ Mūsų gamykla sertifikuota pagal ISO9001:2015 kokybės vadybos sistemą.

Tipinės programos

Daugiaaukštis gyvenamasis namas: pagrindinės įėjimo arba grindų plokštės (300 mA gaisro rizikai sumažinti)

Tuneliai ir metro: ypatingos svarbos infrastruktūra, kuriai reikalingas patikimas nuotėkio aptikimas

Ligoninės ir mokyklos: 30 mA apsauga drėgnose patalpose (laboratorijose, tualetuose)

Pramoniniai įrenginiai: Variklių tiektuvai su žemės gedimų stebėjimu

Statybvietės: Laikinas elektros paskirstymas su personalo apsauga

DUK

1 klausimas: kuo skiriasi standartinis MCCB ir MCCB su apsauga nuo nuotėkio?

A1: standartinis MCCB apsaugo tik nuo perkrovos ir trumpojo jungimo. DAM1L prideda liekamosios srovės (įžeminimo nuotėkio) aptikimą – suveikia, kai srovė nuteka į žemę (pvz., per žmogų arba pažeistą izoliaciją), taip išvengiama elektros smūgio ar gaisro.

2 klausimas: ar asmeninei apsaugai galiu naudoti 100A MCCB RCD?

A2: tik jei nustatyta 30 mA. Nominali srovė (100A) apibrėžia apkrovą; likutinis nustatymas (I△n) apibrėžia saugos funkciją. Siekiant apsaugoti nuo smūgio, I△n turi būti ≤30 mA, neatsižvelgiant į In.

3 klausimas: kodėl RCD grandinei reikalinga daugiafazė galia?

A3: jei maitinama tik viena faze, vienfazis gedimas išjungs apsaugą nuo nuotėkio. CDADA daugiafazis dizainas užtikrina, kad RCD išliktų aktyvus net esant fazės praradimui arba žemai įtampai (iki 50 V), o tai labai svarbu saugos tęstinumui.

4 klausimas: ar 4P nuotėkio MCCB tinka TT arba TN-S sistemoms?

A4: Taip – ​​jis skirtas TT, TN-S ir IT sistemoms. 4P konstrukcija nutraukia visas fazes ir neutralią, tai būtina TT sistemoms, kur neutralus nėra patikimai įžemintas prieš srovę.

5 klausimas: kodėl verta rinktis CDADA, o ne modulinius RCD + MCCB derinius?

A5: CDADA DAM1L siūlo:

● Mažesnis plotas (integruotas, palyginti su dviem įrenginiais)

● Garantuotas koordinavimas (nėra neatitikimo rizikos)

● Mažesnė kaina ir laidų sudėtingumas

● Didesnis patikimumas (vienas sandarus blokas)

● Su fiksuoto jautrumo RCD negalima reguliuoti vietoje
