Kintamosios srovės tipo grandinės pertraukiklis su liekamosios srovės veikimu

Laikykitės pasaulinių saugos standartų naudodami CDADA DAM1L kintamosios srovės tipo grandinės pertraukiklį su liekamosios srovės veikimu – didelio vientisumo įžeminimo nuotėkio MCCB, kurį sukūrė Shanghai DADA Electric CO., LTD. patikimai apsaugai tik nuo sinusoidinių kintamosios srovės įžeminimo gedimų (pagal IEC 60755).

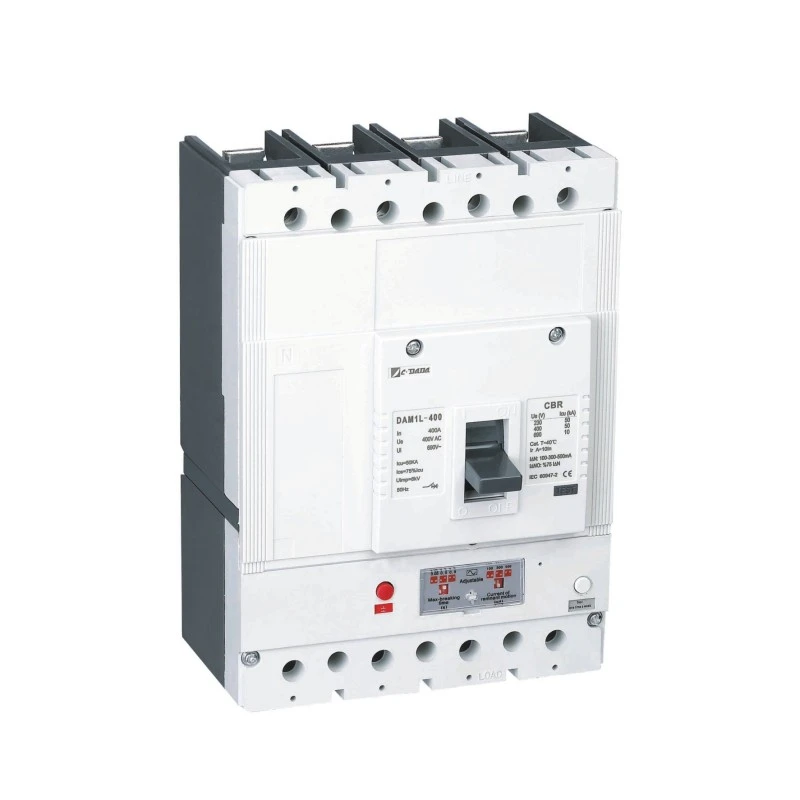

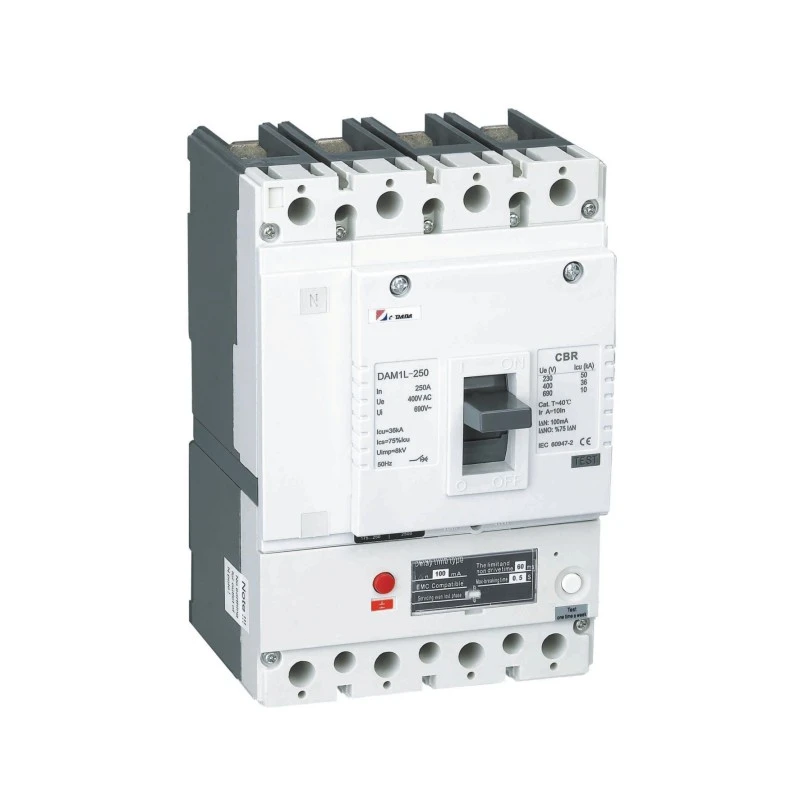

Sukurtas kaip 4P suformuotas korpuso pertraukiklis, kurio vardinė vertė nuo 10 A iki 500 A, esant 400 V/415 V įtampai, viename kompaktiškame įrenginyje integruota apsauga nuo perkrovos, trumpojo jungimo ir liekamosios srovės. Sertifikuotas pagal CE, CB ir SEMKO, DAM1L idealiai tinka naudoti, kai pakanka gryno kintamosios srovės nuotėkio aptikimo, pavyzdžiui, standartinių gyvenamųjų namų laidų, apšvietimo grandinės arba variklio apkrovos be elektroninių pavarų.

Su reguliuojamu I△n (30 mA–1000 mA), daugiafaze elektros energija (veikia iki 50 V) ir tvirtu lanko atskyrimu, jis užtikrina saugų veikimą pastatuose, tuneliuose ir infrastruktūroje, griežtai laikantis kintamosios srovės tipo RCD reikalavimų.

Pagrindinės specifikacijos

Pagrindinės funkcijos:

★ Daugiafazė RCD grandinė → veikia esant ≥50V įtampai

★ Paspaudus ir patikrinamas mygtukas

★ Atskiri pagrindiniai ir lanko kontaktai

★ Reguliuojamas magnetinis išjungimas (0,8–1,0 × colio)

★ Stiprus EMI imunitetas

★ Visiškas priedų palaikymas (šuntas, pagalbiniai kontaktai, sukamoji rankena)

Kodėl verta rinktis CDADA AC TYPE CBR?

★ Tikras kintamosios srovės tipo atitikimas

Skirtingai nuo „universaliųjų“ A tipo įrenginių, CDADA kintamosios srovės tipo CBR yra optimizuotas tik sinusoidiniam kintamosios srovės nuotėkiui – tai užtikrina didesnį ekonomiškumą ten, kur nėra elektroninių apkrovų (pvz., VFD, SMPS).

★ Saugus maitinimo dizainas

RCD elektronika naudoja energiją iš visų fazių, užtikrindama veikimą net ir esant vienfaziams nuostoliams arba esant stipriai žemos įtampos įtampai.

★ Dvigubi saugos vaidmenys

● 30 mA: Atitinka IEC, kad apsaugotų nuo smūgio

● 100 mA–1000 mA: apsaugo nuo gaisrų dėl izoliacijos gedimo kabeliuose ir jungiamosiose dėžutėse

★ Lauke reguliuojama apsauga

Sureguliuokite jautrumą ir laiko delsą, kad atitiktų diegimo sąlygas – išvengiama nemalonumų ir išlaikomas kodo atitikimas.

★ Pramonės lygio integracija

Sujungia MCCB ir RCD viename sandariame bloke – taupo erdvę, sumažina laidų klaidas ir užtikrina puikų koordinavimą.

★ Priimta visame pasaulyje

Su CE, CB ir SEMKO jis patvirtintas naudoti visoje Europoje, Artimuosiuose Rytuose, Afrikoje ir Azijoje – idealiai tinka į eksportą orientuotiems plokščių gamintojams.

★ Mūsų produktai buvo tiekiami elektros tinklų projektams, pramonės įmonėms, komerciniams pastatams ir infrastruktūros projektams daugelyje šalių.

★ Nuolat investuojame į mokslinius tyrimus ir plėtrą, stebime pasaulinius standartus ir rinkos tendencijas bei bendradarbiaujame su pramonės ekspertais, kad atnaujintume savo produktų portfelį.

Tipinės programos

Gyvenamieji pastatai: pagrindinės plokštės arba grandynai (apšvietimas, lizdai) be elektronikos

Komercinis apšvietimas: Biuro lubų grandinės, koridoriaus šviestuvai

Tradicinės variklio apkrovos: siurbliai, ventiliatoriai, kompresoriai (nevaromi VFD)

Infrastruktūra: Tunelio apšvietimas, gatvių spintos, liftų mašinų patalpos

Išlaidoms jautrūs projektai: kai A tipo RCD yra nereikalingi ir per daug nurodyti

DUK

1 klausimas: ką „AC TYPE“ reiškia liekamosios srovės įrenginiui?

A1: AC TIPO CBR reaguoja tik į lygias, sinusines kintamąsias liekamąsias sroves (pvz., dėl pažeistos šildytuvų ar variklių izoliacijos). Jie neaptinka pulsuojančios nuolatinės srovės iš elektronikos, pavyzdžiui, telefonų įkroviklių ar LED tvarkyklių. Jei yra tokių apkrovų, naudokite A tipo.

2 klausimas: Ar galiu naudoti šį AC CBR 63A namų lizdo grandinei?

A2: tik jei grandinėje nėra elektroninių prietaisų (pvz., grynų varžinių apkrovų, tokių kaip kaitrinės lempos ar seno tipo virduliai). Šiuolaikiniams namams su televizoriais, nešiojamaisiais kompiuteriais ar LED lemputėmis rinkitės A tipo RCD.

3 klausimas: kodėl turėčiau rinktis AC, o ne A tipą?

A3: mažesnė kaina ir didesnis atsparumas klaidingam išjungimui grynai kintamosios srovės aplinkoje. Jei jūsų sistemoje nėra lygintuvų, keitiklių ar komutuojamojo režimo maitinimo šaltinių, kintamosios srovės tipas yra pakankamas ir ekonomiškesnis.

4 klausimas: ar tai veikia, jei viena fazė nepavyksta?

A4: Taip! RCD grandinė maitinama daugiafaziu maitinimu, todėl ji išlieka aktyvi net fazės praradimo metu arba įtampai nukritus iki 50 V – tai užtikrina nuolatinę apsaugą nuo nuotėkio.

5 klausimas: kodėl verta rinktis CDADA kintamosios srovės tipo grandinės pertraukikliui su liekamosios srovės veikimu?

A5: CDADA siūlo:

● Tikras IEC 60755 atitinkantis kintamosios srovės tipo dizainas

● Integruotas MCCB + RCD viename įrenginyje (jokių suderinamumo problemų)

● Daugiafazė elektros energija užtikrina patikimumą

● I△n ir laiko delsos reguliavimas vietoje

● Pasauliniai sertifikatai (CE/CB/SEMKO) su OĮG palankiomis kainomis
