Kuo miniatiūrinis grandinės pertraukiklis yra būtinas šiuolaikinei elektros saugai?

Miniatiūriniai grandinės pertraukikliai(MCB) yra vienas iš svarbiausių komponentų šiuolaikinėse elektros paskirstymo sistemose. Jie skirti automatiškai atjungti elektros grandines perkrovų ar trumpojo jungimo atveju, taip užkertant kelią įrangos pažeidimams, gaisro pavojui ir elektros avarijoms. Šiame straipsnyje pateikiamas išsamus paaiškinimas, kaip veikia MCB, kodėl jie yra būtini, kaip pasirinkti tinkamą tipą ir kaip jie naudojami gyvenamosiose, komercinėse ir pramoninėse srityse. Jame taip pat aptariami dažni naudotojų rūpesčiai, diegimo praktika, trikčių šalinimo patarimai ir saugos gairės, padedančios skaitytojams priimti pagrįstus sprendimus.

Turinys

• Miniatiūrinių grandinės pertraukiklių įvadas
• Kaip veikia miniatiūrinis grandinės pertraukiklis
• Miniatiūrinių grandinės pertraukiklių tipai
• Taikymas įvairiose pramonės šakose
• Kaip pasirinkti tinkamą MCB
• Montavimo ir laidų sujungimo gairės
• Priežiūra ir trikčių šalinimas
• MCB vs saugiklis: pagrindiniai skirtumai
• Pagrindiniai MCB naudojimo pranašumai
• Saugos svarstymai
• Dažnai užduodami klausimai
• Išvada ir pramonės perspektyva

Miniatiūrinių grandinės pertraukiklių įvadas

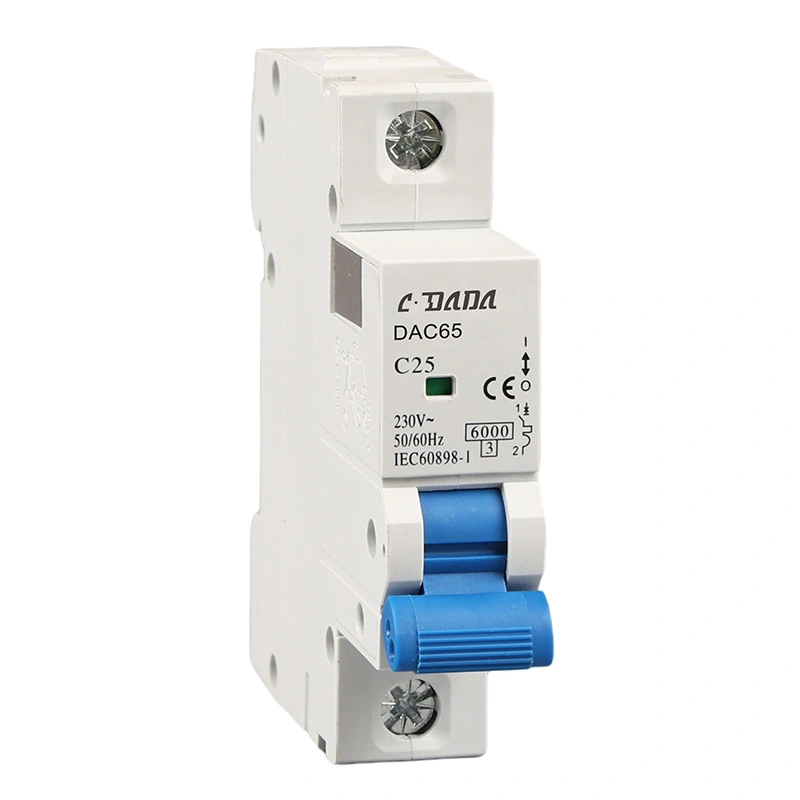

Miniatiūrinis grandinės pertraukiklis (MCB) yra automatiškai valdomas elektros jungiklis, skirtas apsaugoti elektros grandines nuo žalos, kurią sukelia perteklinė srovė. Skirtingai nuo tradicinių saugiklių, kuriuos po gedimo reikia pakeisti, MCB galima iš naujo nustatyti išjungus, todėl jie yra efektyvesni ir ekonomiškesni.

Šiuolaikinėse elektros sistemose sauga nėra neprivaloma – ji yra privaloma. Namuose, biuruose, gamyklose ar infrastruktūros projektuose elektros gedimai gali sukelti rimtų pasekmių, tokių kaip gaisras, įrangos sugadinimas ar net žmonių sužalojimas. MCB veikia kaip pirmoji gynybos linija užkertant kelią tokiai rizikai.

Jie plačiai naudojami žemos įtampos elektros tinkluose ir yra suprojektuoti pagal tikslią inžineriją, kad būtų užtikrintas greitas atsakas esant neįprastoms sąlygoms.

Kaip veikia miniatiūrinis grandinės pertraukiklis

MCB veikimo principas pagrįstas dviem pagrindiniais mechanizmais: šilumine apsauga ir magnetine apsauga.

• Terminis mechanizmas:Apsaugo nuo perkrovos naudojant bimetalinę juostelę, kuri kaitinant sulinksta.
• Magnetinis mechanizmas:Suteikia momentinę apsaugą trumpojo jungimo metu naudojant elektromagnetinę ritę.

Kai srovė ilgesnį laiką viršija vardinę vertę, šiluminis elementas įkaista ir susilenkia, suaktyvindamas išjungimo mechanizmą. Esant staigiam viršįtampiui, magnetinė ritė akimirksniu įsijungia ir per milisekundes atidaro grandinę.

Ši dvigubos apsaugos sistema užtikrina, kad lėtos ir greitos gedimo sąlygos būtų veiksmingai valdomos.

Miniatiūrinių grandinės pertraukiklių tipai

MCB klasifikuojami pagal jų išjungimo charakteristikas ir polių skaičių.

Be to, MCB yra vieno poliaus, dviejų polių, trijų polių ir keturių polių, atsižvelgiant į sistemos reikalavimus.

Taikymas įvairiose pramonės šakose

Miniatiūriniai grandinės pertraukikliai yra plačiai naudojami keliuose sektoriuose:

• Gyvenamieji pastatai:Saugokite buitinius laidus ir prietaisus
• Komerciniai kompleksai:Užtikrinti stabilų energijos paskirstymą biuruose ir prekybos centruose
• Pramoniniai įrenginiai:Apsaugokite sunkiasvores mašinas ir gamybos linijas
• Infrastruktūros projektai:Naudojamas transporto sistemose ir komunalinėse įmonėse
• Atsinaujinančios energijos sistemos:Saulės energijos įrenginiai ir vėjo energijos sistemos

Kaip pasirinkti tinkamą MCB

Norint užtikrinti sistemos efektyvumą ir saugumą, būtina pasirinkti tinkamą MCB. Pagrindiniai veiksniai:

• Nominali srovė
• Pertraukimo pajėgumas
• Apkrovos tipas (varžinė arba indukcinė)
• Reikalingas stulpų skaičius
• Aplinkos sąlygos

Netinkamas pasirinkimas gali sukelti nemalonų užblokavimą arba nepakankamą apsaugą, o tai gali pakenkti sistemos veikimui.

Montavimo ir laidų sujungimo gairės

Tinkamas montavimas užtikrina ilgalaikį patikimumą ir saugumą. MCB visada turėtų montuoti kvalifikuoti elektrikai, vadovaudamiesi standartiniais elektros kodeksais.

• Prieš montuodami įsitikinkite, kad maitinimas yra visiškai išjungtas
• Naudokite atitinkamo dydžio laidus, atsižvelgiant į apkrovą
• Saugiai pritvirtinkite MCB ant DIN bėgių
• Patikrinkite gnybtų sandarumą, kad išvengtumėte perkaitimo

Neteisingas įrengimas gali žymiai sutrumpinti prietaiso tarnavimo laiką ir padidinti pavojų saugai.

Priežiūra ir trikčių šalinimas

MCB paprastai yra mažai priežiūros reikalaujantys įrenginiai, tačiau rekomenduojama periodiškai tikrinti.

• Patikrinkite, ar nėra fizinių pažeidimų ar spalvos pakitimų
• Periodiškai patikrinkite išjungimo mechanizmą
• Įsitikinkite, kad nėra laisvų laidų jungčių

Įprastos problemos yra dažnas išjungimas, nepavykęs nustatymas iš naujo arba perkaitimas. Tai dažnai sukelia perkrovos, trumpieji jungimai arba netinkami laidai.

MCB vs saugiklis: pagrindiniai skirtumai

Pagrindiniai MCB naudojimo pranašumai

• Padidinta elektros sauga
• Greitas reagavimas į gedimus
• Galima pakartotinai naudoti po suklupimo
• Ekonomiškas, palyginti su ilgalaikiu naudojimu
• Tinka šiuolaikinėms elektros sistemoms

Saugos svarstymai

Pirmenybė visada turėtų būti teikiama elektros saugai. MCB sumažina riziką, bet nepanaikina tinkamo sistemos projektavimo ir priežiūros poreikio.

Naudotojai turėtų vengti perkrauti grandines, reguliariai tikrinti elektros skydus ir užtikrinti, kad būtų laikomasi elektros saugos standartų.

Dažnai užduodami klausimai

1 klausimas: koks yra pagrindinis miniatiūrinio grandinės pertraukiklio tikslas?
A: Apsaugoti elektros grandines nuo perkrovų ir trumpųjų jungimų automatiškai atjungiant maitinimą.

2 klausimas: ar MCB galima pakartotinai panaudoti po suveikimo?
A: Taip, skirtingai nuo saugiklių, MCB galima iš naujo nustatyti pašalinus gedimą.

3 klausimas: kiek laiko veikia MCB?
A: Paprastai 10–20 metų, priklausomai nuo naudojimo sąlygų.

4 klausimas: kas sukelia dažną užkliuvimą?
A: Perkrautos grandinės, trumpieji jungimai arba sugedę prietaisai.

5 klausimas: ar visi MCB yra vienodi?
A: Ne, jie skiriasi pagal dabartinį įvertinimą, išjungimo kreivę ir taikymo tipą.

Išvada ir pramonės perspektyva

Miniatiūriniai grandinės pertraukikliai yra nepakeičiami šiuolaikinėse elektros sistemose, užtikrinantys patikimą apsaugą, veikimo efektyvumą ir ilgalaikį išlaidų taupymą. Kadangi elektros paklausa ir toliau auga gyvenamuosiuose, komerciniuose ir pramonės sektoriuose, aukštos kokybės grandinės apsaugos įtaisų svarba tik didės.

Pažangi gamyba ir griežtesni saugos standartai skatina kurti tikslesnes ir patvaresnes MCB technologijas, užtikrinančias saugesnę elektros infrastruktūrą visame pasaulyje.

Norėdami sukurti patikimus ir efektyvius elektros apsaugos sprendimus,Shanghai DaDa Electric Co., Ltd.ir toliau tiekia pažangius miniatiūrinius grandinės pertraukiklius, skirtus įvairioms reikmėms ir pasauliniams standartams.

Susisiekite su mumisšiandienNorėdami sužinoti daugiau apie mūsų produktus, techninę pagalbą ir pritaikytus elektros sprendimus, pritaikytus jūsų projekto poreikiams.
