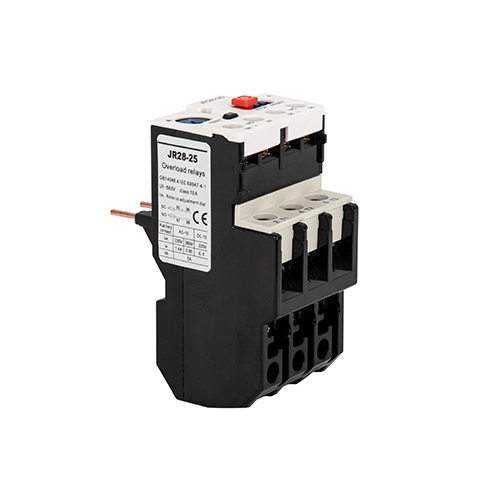

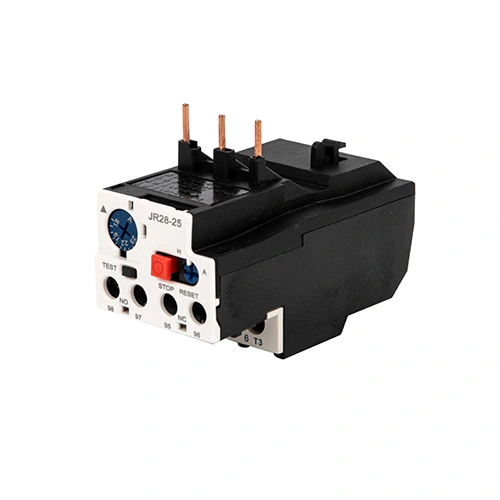

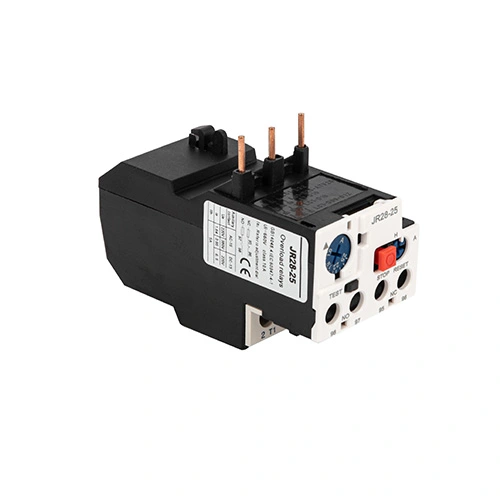

JR28 šiluminės perkrovos relė

Apsaugokite savo variklius naudodami JR28 terminės perkrovos relę – tvirtą ir pažangų apsaugos sprendimą, kurį sukūrė CDADA, patikimas gamintojas Kinijoje. Sukurta sklandžiai integruoti su CDADA D serijos kontaktoriais (D9–D150), JR28 relė užtikrina visapusišką apsaugą nuo:

● Perkrovos

● Fazės gedimas (vienos fazės praradimas)

● Per ilgas variklio paleidimo laikas

● Ilgas rotoriaus užstrigimas

JR28 serija, turinti platų reguliuojamo srovės diapazoną nuo 0,1 A iki 140 A, apima nuo mažų ventiliatorių iki didelių pramoninių siurblių ir kompresorių. Jame yra bandymo mygtukas, skirtas valdymo grandinės patikrai, aiškus išjungimo indikatorius, rankinis arba automatinis atstatymo pasirinkimas ir sandarus dangtelis, apsaugantis nuo neteisėto reguliavimo. Pagamintas naudojant patikrintą bimetalinę šiluminę technologiją ir atitinkantis IEC 60947-4-1, CDADA JR28 užtikrina patikimą, techninę priežiūrą reikalaujančią variklio apsaugą sudėtingose ​​aplinkose visame pasaulyje.

Pagrindinės specifikacijos

Serija: JR28 terminės perkrovos relė

Prekinis ženklas: CDADA | Gamintojas: Shanghai DADA Electric CO.,LTD

Suderinamumas: Skirtas D9, D12, D18 ... iki D150 kontaktoriams (LC1-D/F serija)

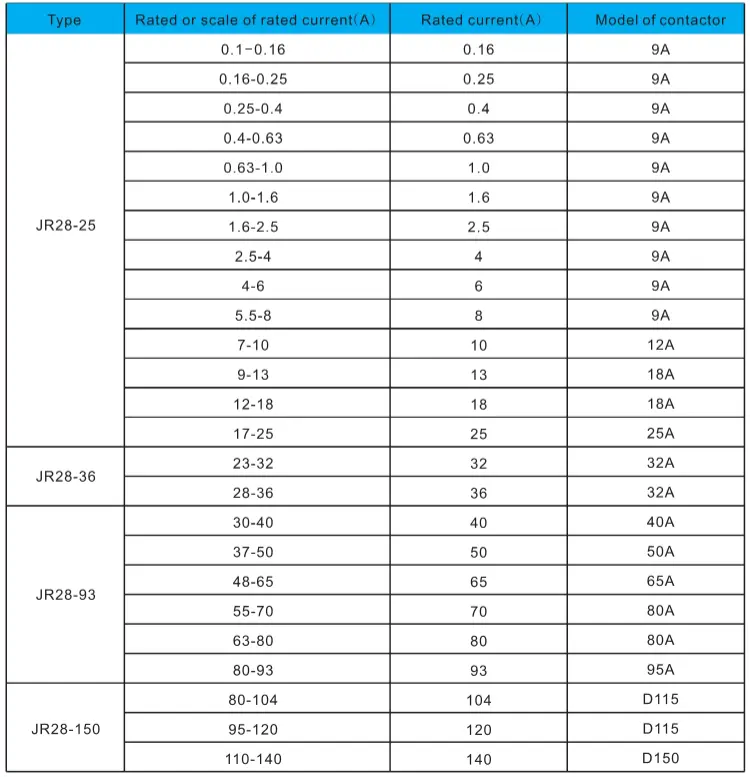

Vardinės srovės diapazonas: 0,1 A–140 A (keli modeliai: JR28-25, JR28-36, JR28-93, JR28-150 ir kt.)

Stulpai: 3 polių (stebi visas fazes, ar nėra disbalanso)

Apsaugos funkcijos:

★ Šiluminė perkrova

★ Fazės gedimo aptikimas

★ Ilgas pradžios laiko stebėjimas

★ Apsauga nuo rotoriaus užstrigimo

Atkūrimo režimas: rankinis arba automatinis (per pasirinkimo jungiklį)

Bandymo mygtukas: imituoja išjungimą – įjungia ir NO, ir NC pagalbinius kontaktus

Stop mygtukas: atidaro tik NC kontaktą (avariniam signalizavimui)

Išjungimo indikatorius: vaizdinė vėliavėlė rodo išjungimo būseną

Nustatymo užraktas: dangtelį galima užsandarinti, kad būtų apsaugotas nuo klastojimo

Pagalbiniai kontaktai: standartiniai 1NO + 1NC (signalizacijos, PLC grįžtamojo ryšio arba blokavimo)

Montavimas: Prisegamas dizainas tiesiai ant suderinamų CDADA kontaktorių

Sertifikavimas: Atitinka IEC/EN 60947-4-1 (yra CE dokumentacija)

Kodėl verta rinktis CDADA JR28 šiluminės perkrovos relę?

★  Platus srovės aprėptis

Nuo 0,1 A iki 140 A – palaiko viską nuo dalinių AG variklių iki 110 kW ir daugiau pramoninių pavarų.

★ Visiškas suderinamumas su D serijos kontaktoriais

Sukurta taip, kad tilptų nuo D9 iki D150 – užtikrina puikų mechaninį ir terminį koordinavimą.

★ Išplėstinės diagnostikos funkcijos

★ TEST mygtukas patikrina valdymo laidus be maitinimo pertrūkių

★ STOP mygtukas įgalina išorinį signalizavimą

★ Kelionės indikatorius pagreitina trikčių šalinimą

★ Pramoninio lygio patikimumas

Tikras bimetalinis terminis mechanizmas (ne elektroninis) – atsparus EMI, įtampos šuoliams ir programinės įrangos gedimams.

★ Sauga ir atitiktis paruošta

Užsandarinamas dangtelis atitinka ISO, CE ir gamyklos audito reikalavimus užrakintoms nustatymams.

★ Ekonomiška apsauga

Apsaugo nuo variklio perdegimo, sumažina prastovų laiką ir prailgina įrangos eksploatavimo laiką – idealiai tinka originalios įrangos gamintojams ir sistemų integratoriams.

★ Pakuotės detalės skiriasi priklausomai nuo gaminio. Šią informaciją pateikiame savo pasiūlymuose ir pakuočių sąrašuose. Standartinės eksporto dėžutės yra skirtos optimaliam padėklų išdavimui ir konteinerių pakrovimui.

Tipinės programos

★ Variklio paleidimo mazgai: suporuoti su siurblių, ventiliatorių, konvejerių kontaktoriais

★ ŠVOK sistemos: aušintuvai, aušinimo bokštai, oro tvarkyklės

★ Vanduo ir nuotekos: panardinamieji ir išcentriniai siurbliai

★ Gamyba: maišytuvai, ekstruderiai, pakavimo linijos

★ Kasyba ir statyba: trupintuvai, keltuvai, ventiliatoriai

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi JR28 ir LRD serijos?

A1: abi yra šiluminės perkrovos relės iš CDADA. JR28 serija palaiko didesnes sroves (iki 140A) ir yra skirta didesniems kontaktoriams (iki D150), o LRD paprastai apima žemesnius diapazonus (iki ～104A). Funkciškai jie siūlo panašią apsaugą, tačiau JR28 yra optimizuotas sunkiems pramoniniam naudojimui.

2 klausimas: Ar galiu naudoti JR28 terminės perkrovos relę su ne CDADA kontaktoriais?

A2: Nors kai kuriais atvejais įmanoma, optimalus veikimas ir garantinis palaikymas reikalauja suporuoti su CDADA D serijos kontaktoriais (D9–D150). Mechaninis pritaikymas, šilumos išsklaidymas ir koordinavimo kreivės yra patvirtintos kaip sistema.

3 klausimas: kaip veikia fazių gedimo apsauga JR28?

A3: Jei prarandama viena fazė, likusieji du laidininkai teka nesubalansuotą srovę, todėl bimetalinėse juostose atsiranda asimetrinis kaitinimas. JR28 aptinka šį disbalansą ir suveikia greičiau nei esant įprastai perkrovai, taip išvengiant variklio apvijų pažeidimo.

4 klausimas: ar rankinis atstatymas yra saugesnis nei automatinis atstatymas?

A4: Taip – ​​svarbioms sistemoms. Rankinis atstatymas verčia operatorių patikrinti ir pašalinti gedimą prieš paleidžiant iš naujo. Automatinis atstatymas tinka neprižiūrimai arba nuotolinei įrangai, kurioje pirmenybė teikiama tęstinumui (pvz., aušinimo siurbliams).

5 klausimas: kodėl verta rinktis CDADA JR28, o ne pasaulinius prekės ženklus?

A5: CDADA siūlo:

● Tikras šiluminio diferencialo mechanizmas su dideliu tikslumu

● Visiškas suderinamumas su D9–D150 kontaktoriais – „plug and play“ patikimumas

● Išbandykite, sustabdykite, nustatykite iš naujo ir sandarinkite funkcijas viename kompaktiškame įrenginyje

● Konkurencinga kaina, atitinkanti CE reikalavimus

● Greitas techninis palaikymas ir anglų kalba skirta dokumentacija klientams visame pasaulyje
