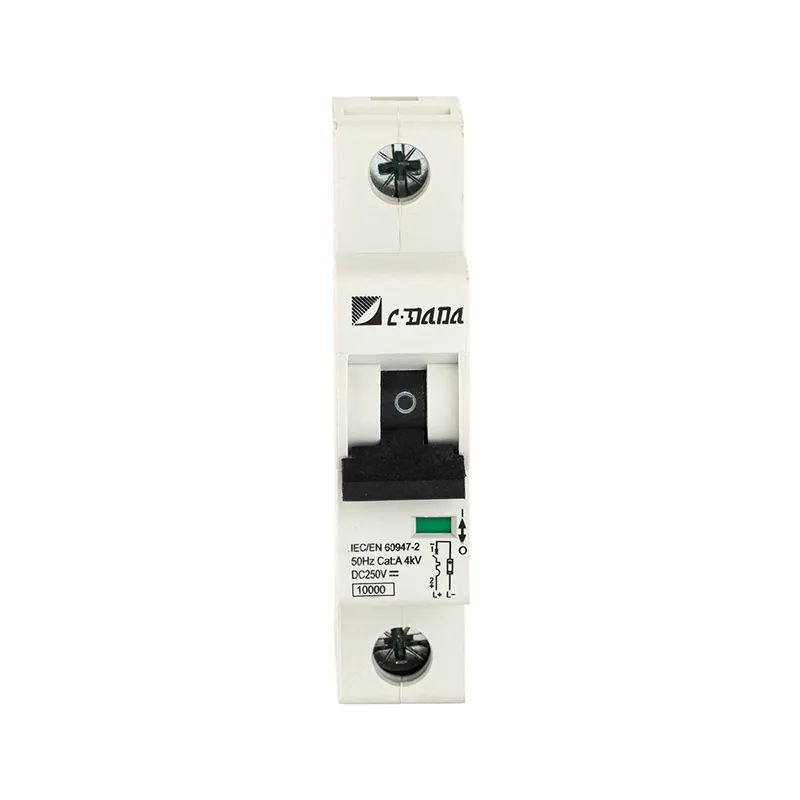

250 V DC miniatiūrinis grandinės pertraukiklis

Apsaugokite savo nuolatinės srovės grandines naudodami CDADA DAB7-63 250 V nuolatinės srovės miniatiūrinį grandinės pertraukiklį (MCB) – iki 250 V nuolatinės srovės, sukurtą Šanchajaus DADA Electric CO., LTD, patikimos gamyklos Kinijoje, kad būtų užtikrinta patikima apsauga nuo perkrovos ir trumpojo jungimo šiuolaikinėse saulės fotovoltinės (PV), telekomunikacijų, nuolatinės srovės baterijų saugojimo sistemose ir.

Skirtingai nuo standartinių kintamosios srovės pertraukiklių, DAB7-63 yra specialiai sukurtas nuolatinės srovės reikmėms, kur lanko užgesinimas yra sudėtingesnis dėl nuolatinio įtampos poliškumo. Turėdamas didelę 6000 A pertraukimo galią esant 250 V nuolatinei įtampai, jis greitai nutraukia gedimų sroves, kad būtų išvengta žalos dėl atvirkštinės srovės, keitiklio grįžtamojo ryšio ar stygų gedimų, todėl jis yra esminis saugos komponentas gyvenamuosiuose ir komerciniuose saulės energijos įrenginiuose.

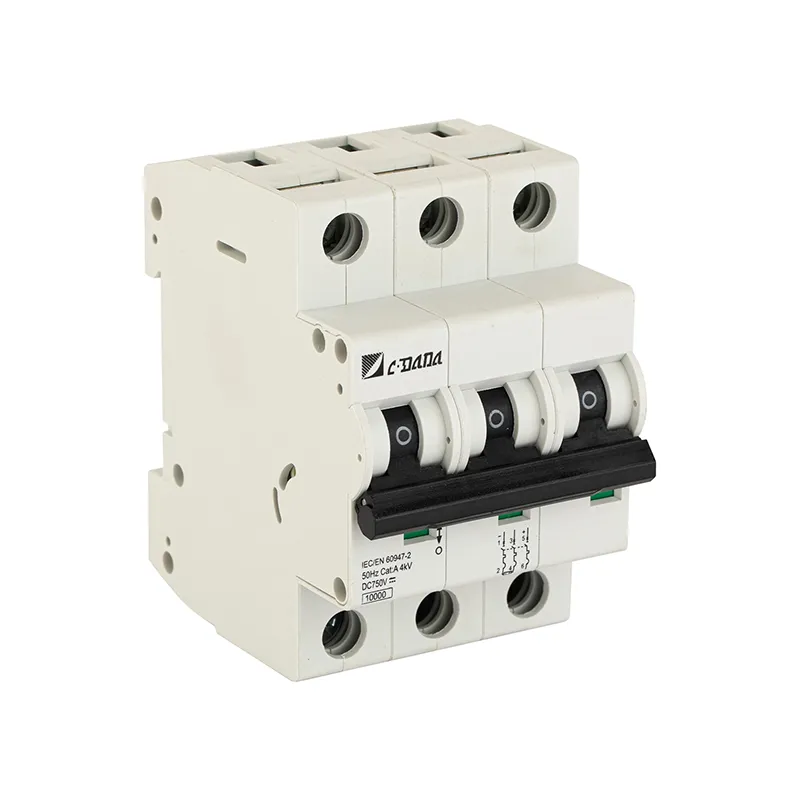

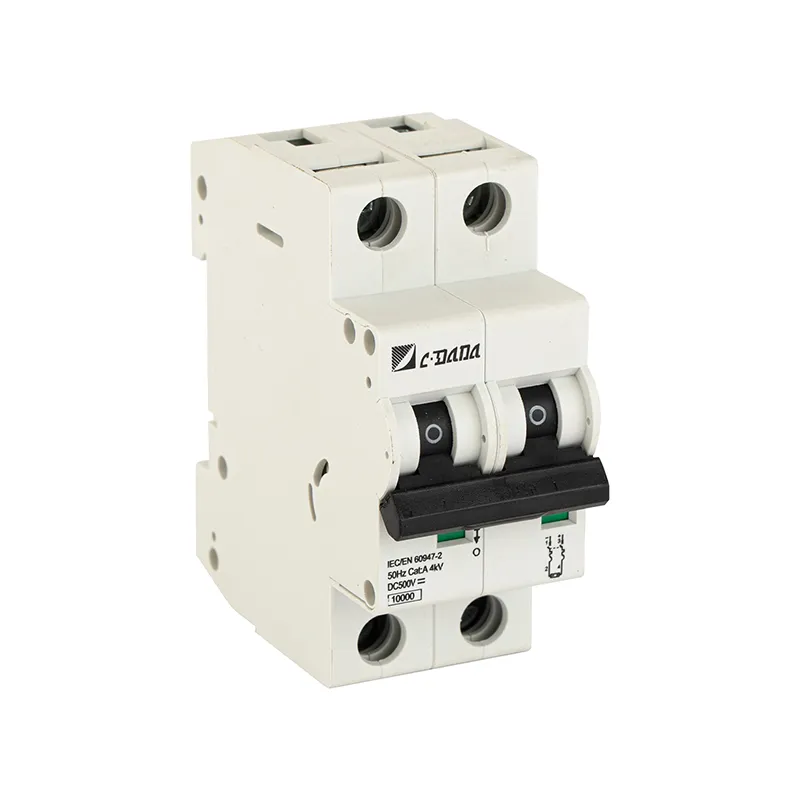

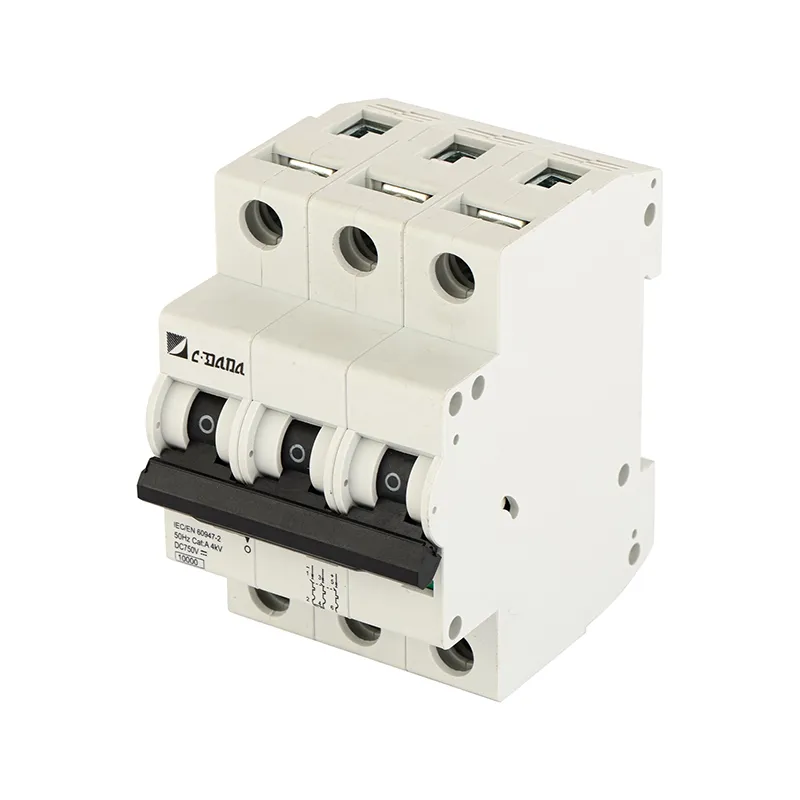

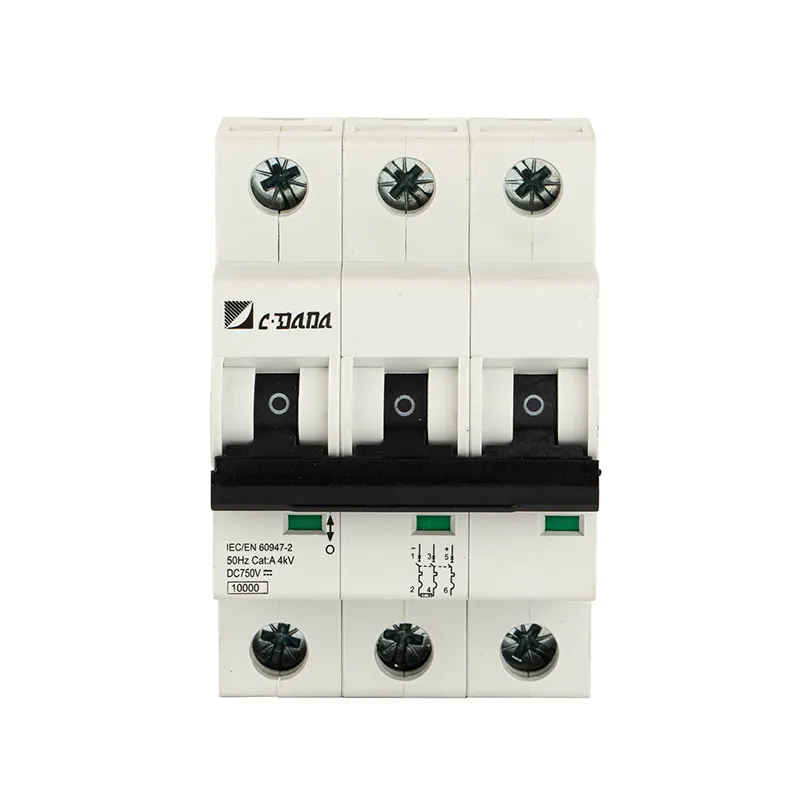

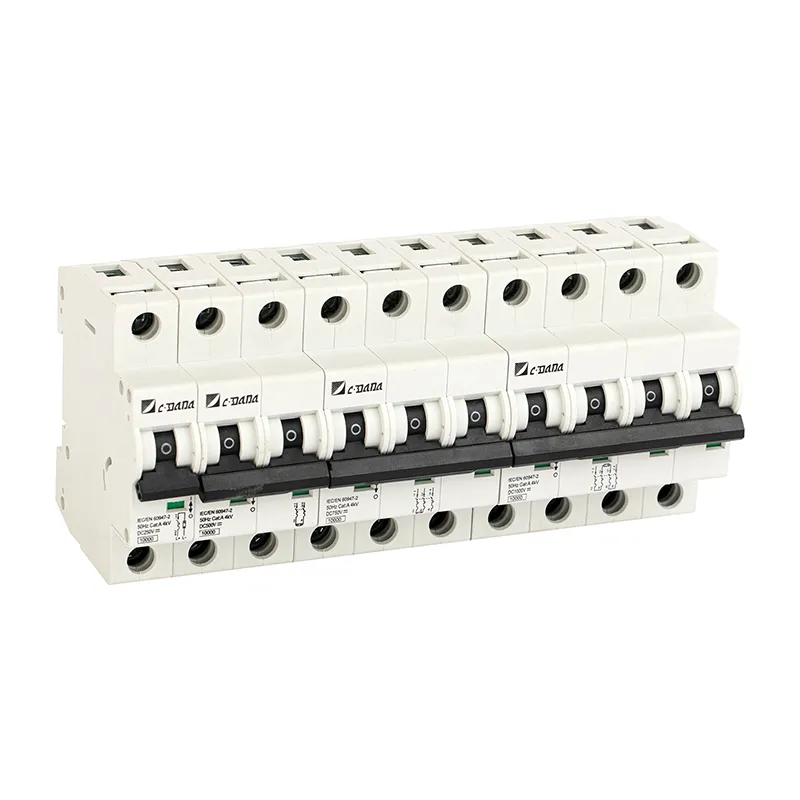

Galima rinktis iš 13 srovės įvertinimų (1A–63A) ir 1P konfigūracijos, skirtos 250 V nuolatinei įtampai, ji taip pat gali būti keičiama iki 2P (500 V), 3P (750 V) ir 4P (1000 V) aukštesnės įtampos PV matricoms. Pertraukiklis turi dvi laidų parinktis (kabelį arba šyną), aiškią kontaktų padėties indikaciją ir greito pagaminimo / greito pertraukimo mechanizmą, skirtą geresniam lanko slopinimui. Visiškai atitinka IEC 60947-2, IEC 60947-8, CCC ir ES RoHS, užtikrina pasaulinius saugos ir aplinkosaugos standartus.

Pagrindinės specifikacijos

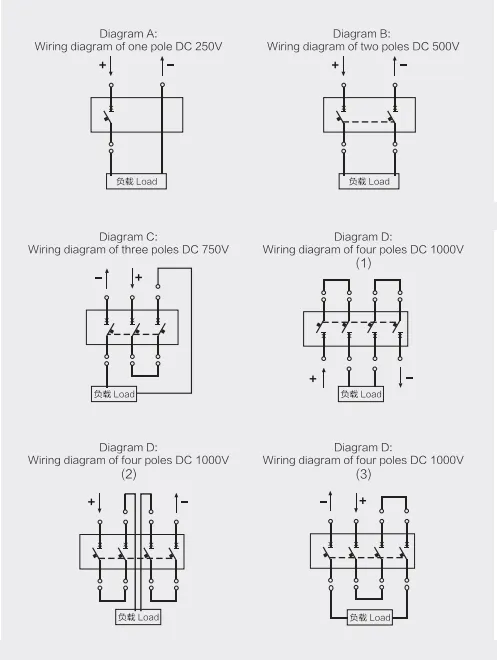

Laidų schema

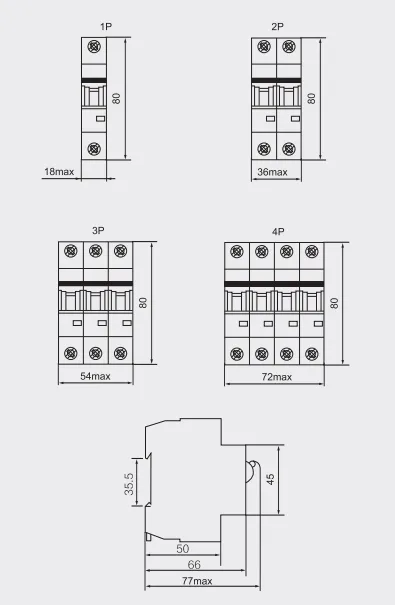

Miniatiūrinio nuolatinės srovės grandinės pertraukiklio kontūras ir montavimo matmenys

Kodėl verta rinktis CDADA DC MCB 250V?

★ Sukurta nuolatinės srovės sistemoms

Optimizuota lanko latako konstrukcija užtikrina saugų nuolatinės srovės gedimų srovių nutraukimą – skirtingai nei perrinkti kintamosios srovės pertraukikliai.

★ Paruošta saulės PV

Labai svarbu apsaugoti PV modulius nuo atvirkštinės srovės ir keitiklio gedimo grįžtamojo ryšio – padidina sistemos patikimumą.

★ Didelė pertraukimo galia

6 kA esant 250 V nuolatinei įtampai atitinka daugumos gyvenamųjų ir mažų komercinių saulės energijos įrenginių reikalavimus.

★ Pasauliniai sertifikatai

IEC + CCC + RoHS = patikimas veikimas Azijoje, Europoje, Afrikoje ir Lotynų Amerikoje.

★ Vartotojui saugus dizainas

Aiškus kontaktinės padėties langas apsaugo nuo netinkamo veikimo; dvigubas laidas supaprastina skydo integravimą.

★ Platus veikimo diapazonas

Patikimai veikia nuo –35°C (šaltas klimatas) iki +70°C (karšti stogai ar aptvarai).

Kodėl verta rinktis CDADA?

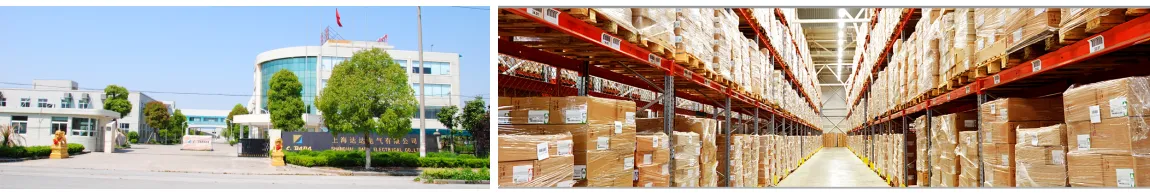

★ Esame gamintojas daugiau nei 42 metus. Mūsų įmonė, pastatyta 1983 m., per pastaruosius metus vystosi labai sparčiai. Turėdami daugiau nei 1000 elementų, mes suprojektavome ir pagaminome savo grandinės pertraukiklį, orientuotą į originalų gamintojų grandinės pertraukiklį ir sandariklius. Kuriame naują koncepciją, skirtą įvairiems vyriškiems grandinės pertraukikliui patenkinti klientų poreikius.

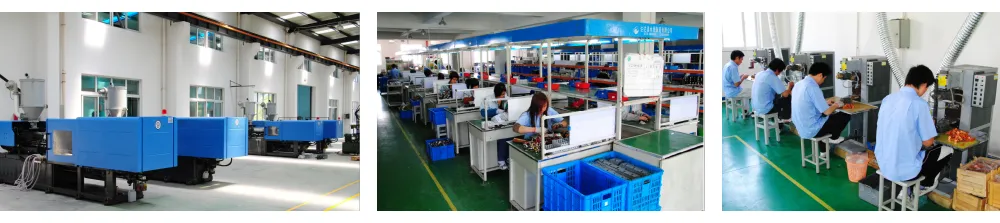

★ Turėdami daugiau nei 42 metų patirtį, turime savo projektavimo ir gamybos įrangą, kuri leidžia greitai ir kokybiškai atlikti darbus.

★ Turime labai greitą atsiliepimų komandą. Į paklausimus atsakyta per 1 darbo dieną, 3D – per 1 darbo dieną.

★ Pakavimas

Dauguma mūsų klientų pateikia mums gaminio ar pakuotės specifikacijas tiesiai ant savo dizaino spaudinių. Mums būtų malonu dirbti su jumis, kad įvykdytume jūsų reikalavimus.

★ Pasaulyje žinoma elektros energijos paroda

Mūsų paroda apima pasaulį, Dubajų, Braziliją, Rusiją, Hanoverį, Egiptą, Austriją, Iraną, Meksiką ir kitas profesionalias jėgos parodas.

Tipinės programos

Saulės fotovoltinės sistemos: stygų apsauga kombainų dėžėse

Akumuliatoriaus energijos kaupimas: nuolatinės srovės pusės apsauga nuo viršsrovių

Telekomunikacijų maitinimo spintos: –48V arba +24V DC paskirstymas

Elektrinių transporto priemonių įkrovimo stotys: pagalbinės nuolatinės srovės grandinės

Pramoniniai valdymo skydai: PLC, jutiklio ir pavaros nuolatinės srovės maitinimo tiekimas

DUK

1 klausimas: Ar galiu naudoti AC MCB DC 250 V grandinėms?

A1: Ne. Kintamosios srovės pertraukikliai remiasi nulio kirtimu, kad užgesintų lankus – DC neturi nulio kirtimo, todėl lankai išlieka, todėl tirpsta, užsidega arba nesuveikia. Visada naudokite nuolatinės srovės vardinį MCB, pvz., CDADA DAB7-63.

2 klausimas: ar poliškumas yra svarbus?

A2: Taip! DAB7-63 250 V DC miniatiūrinis grandinės pertraukiklis turi apibrėžtus įvesties (galia +/–) ir išvesties (L+/L–) gnybtus. Pakeitus poliškumą, sumažėja lanko gesinimo efektyvumas ir gali būti panaikintas saugos sertifikatas.

3 klausimas: kuo skiriasi 1P, 2P ir 4P nuolatinės srovės MCB?

A3:

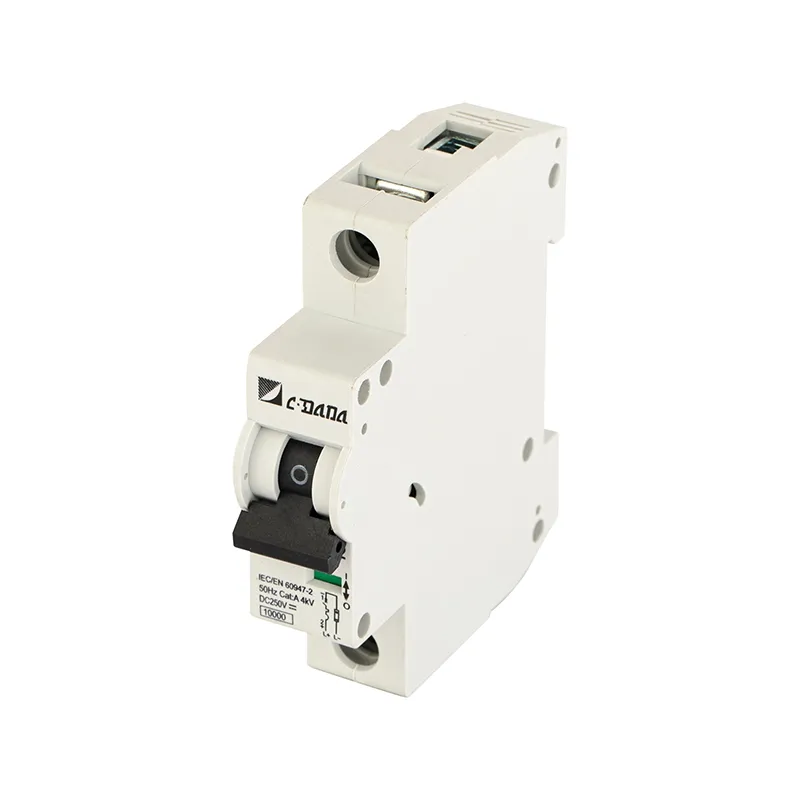

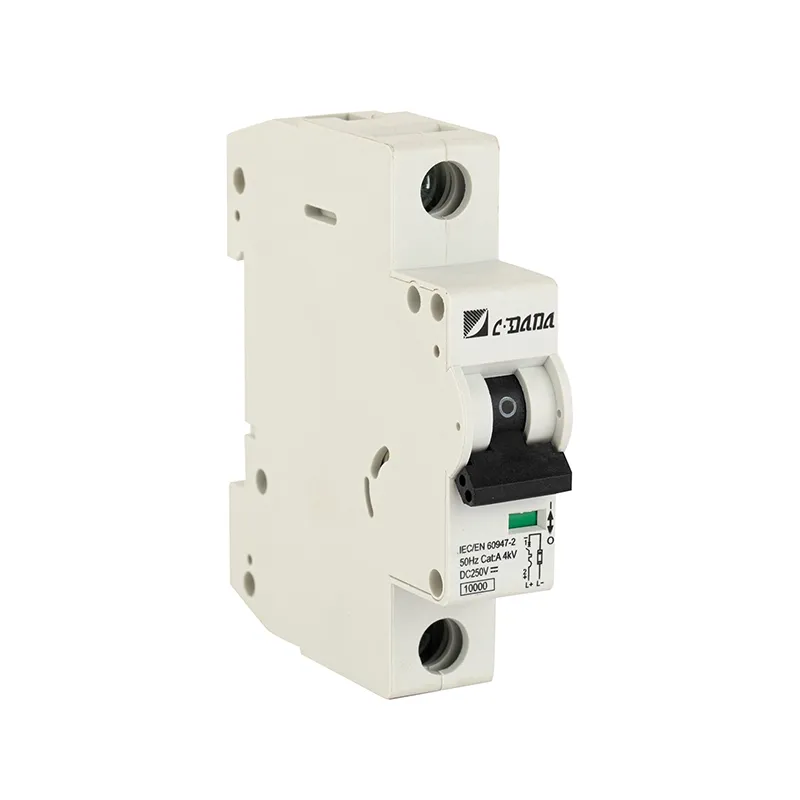

● 1P: apsaugo vieną laidininką esant 250 V nuolatinei įtampai (pvz., teigiama linija įžemintoje PV sistemoje)

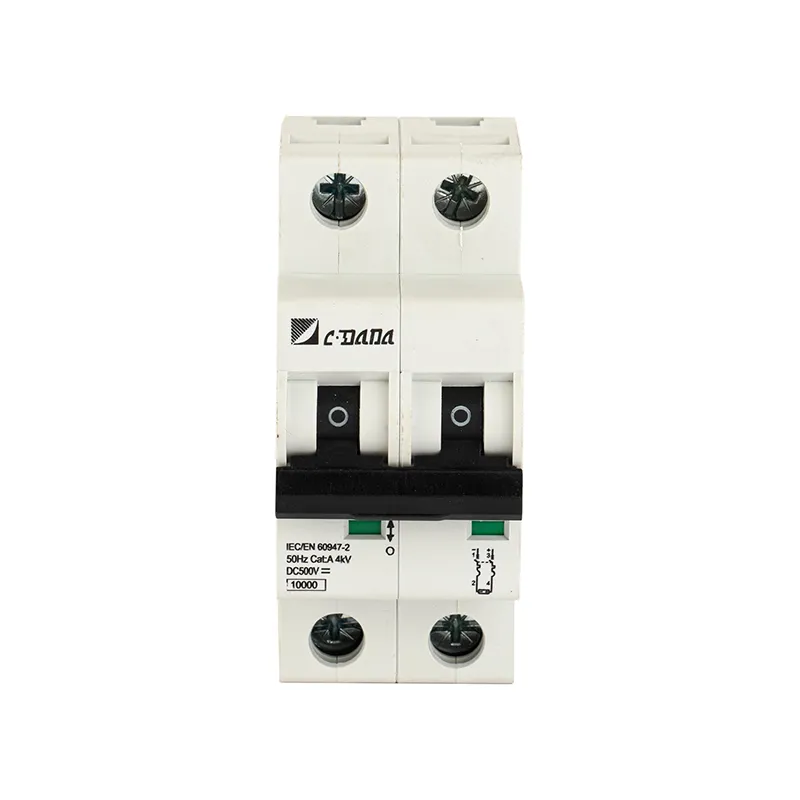

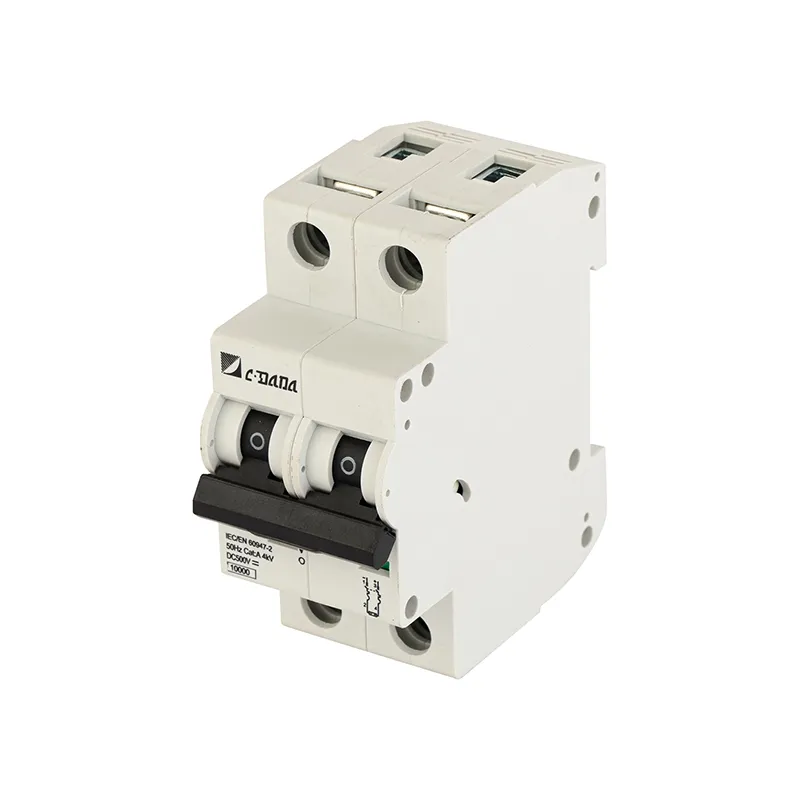

● 2P: nutrūksta + ir – esant 500 V nuolatinei įtampai (plaukiojančios sistemos)

● 4P: 1000 V nuolatinės srovės stygoms (didelės komercinės fotovoltinės elektrinės)

→ Visada suderinkite polių skaičių su sistemos įtampa ir įžeminimo schema.

4 klausimas: ar jį galima naudoti dažnai perjungiant?

A4: Ne – jis skirtas nedažnam rankiniam valdymui (pvz., priežiūrai). Kasdieniniam perjungimui naudokite nuolatinės srovės kontaktorių arba apkrovos jungiklį.

5 klausimas: kodėl verta rinktis CDADA, o ne kitus DC MCB prekės ženklus?

A5: CDADA siūlo:

● Tikras nuolatinės srovės lanko pertraukimo dizainas (nepritaikytas prie kintamosios srovės)

● Pilnas IEC + CCC sertifikatas

● Aiškus vaizdinis būsenos indikatorius

● Platus srovės diapazonas (1A–63A), skirtas tiksliai nustatyti dydį

● Konkurencinga kaina su technine dokumentacija anglų kalba
