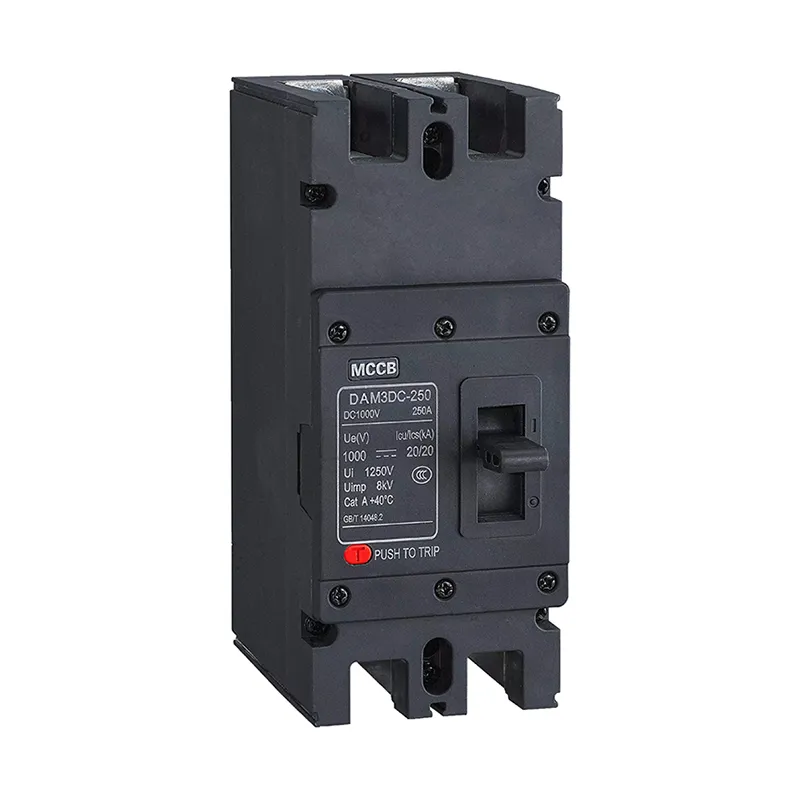

1000 V nuolatinės srovės korpuso grandinės pertraukiklis

Sukurtas sudėtingiems šiuolaikinių atsinaujinančios energijos sistemų poreikiams, CDADA DAM3PV serijos 1000 V nuolatinės srovės korpuso grandinės pertraukiklis užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo nuolatinės srovės elektros tinkluose ir fotovoltinės (PV) įrenginiuose iki 1500 V ir 800 A nuolatinės srovės. „Shanghai DADA Electric CO., LTD.“, kaip gamintojas, mūsų didelio našumo nuolatinės srovės MCCB yra specialiai optimizuotas saulės energijos ūkiams, akumuliatorių saugykloms, elektromobilių įkrovimo infrastruktūrai ir pramoniniams nuolatinės srovės mikrotinklams.

Skirtingai nuo kintamosios srovės pertraukiklių, DAM3PV serija turi specializuotą lanko gesinimo sistemą, kuri saugiai nutraukia didelės energijos nuolatinės srovės lankus – tai labai svarbu sistemose, kuriose įtampa išlieka pastovi, o lankai savaime neužgęsta. Su vardine darbine įtampa 1000V arba 1500V DC, jis palaiko tiek gyvenamųjų/komercinių (1000V), tiek komunalinio masto (1500V) saulės architektūrą.

Galimas 2P, 3P ir 4P konfigūracijos, DAM3PV siūlo rėmo sroves nuo 250 A iki 800 A ir reguliuojamas vardines sroves (pvz., 100 A–250 A 250 kadrų). Jis užtikrina didžiausią pertraukimo galią iki 40 kA (esant žemesnei įtampai) ir 20 kA esant 1000 V / 1500 V nuolatinei įtampai, užtikrindamas patikimą gedimų pašalinimą net didelėse matricose. Pertraukiklis turi įmontuotą izoliavimo funkciją, IP20 apsaugą ir palaiko rankinį arba elektrinį valdymą, taip pat pagalbinį, šunto išjungimą ir aliarmo kontaktus nuotoliniam stebėjimui ir valdymui.

Sertifikuotas pagal tarptautinius standartus ir sukurtas atšiaurioms aplinkoms (3 užterštumo laipsnis, nuo –5 °C iki +40 °C), CDADA DAM3PV yra saugus, keičiamo dydžio ir ateičiai paruoštas nuolatinės srovės apsaugos pasirinkimas.

Pagrindinės specifikacijos

Kodėl verta rinktis CDADA 1000V DC liejinį korpuso grandinės pertraukiklį?

★ Tikroji nuolatinės srovės lanko pertraukimo technologija

Specialiai suprojektuotas lankinis latakas ir magnetinio išpūtimo sistema užtikrina saugų aukštos įtampos nuolatinės srovės gedimų nutraukimą, o ne modifikuotas kintamosios srovės pertraukiklis.

★ Saulės energija optimizuota 1000 V ir 1500 V sistemoms

Apima visas pagrindines PV stygų įtampas, nuo stogo iki komunalinių paslaugų skalės, su aiškiu polių / įtampos suderinimu.

★ Didelė pertraukimo galia esant sistemos įtampai

20 kA esant 1000 V nuolatinei įtampai atitinka IEC reikalavimus didelėms saulės jėgainėms – užtikrina atrankinį koordinavimą su tolesniais įrenginiais.

★ Integruota izoliacija + priedai

Veikia ir kaip apsauginis įtaisas, ir kaip priežiūros izoliatorius; palaiko nuotolinį išjungimą ir būsenos grįžtamąjį ryšį per pasirenkamus modulius.

★ Tvirtas atšiaurioms aplinkoms

3 užterštumo laipsnio įvertinimas ir platus temperatūros diapazonas leidžia jį įrengti dykumoje, pakrantėje ar ant stogo.

★ Visuotinis atitiktis ir palaikymas

Sukurta pagal IEC standartus, palaikoma Šanchajaus DADA techninės komandos, su tarptautinių projektų dokumentacija anglų kalba.

Tipinės programos

Komunalinio masto saulės energijos ūkiai: DC šoninė apsauga kombainerio arba keitiklio įėjime

Komercinis stogo PV: 1000 V stygų sujungimas ir gedimų izoliavimas

Akumuliatoriaus energijos kaupimo sistemos (BESS): DC magistralės apsauga

EV greitojo įkrovimo stotys: didelės galios nuolatinės srovės paskirstymas

Geležinkelių ir telekomunikacijų nuolatinės srovės tinklai: patikima atsarginės maitinimo grandinės apsauga

Kodėl verta rinktis CDADA?

★ Turime specialią „Saulės nuolatinės srovės“ produktų liniją, įskaitant nuolatinės srovės grandinės pertraukiklius, saugiklius, SPD ir kombainus, skirtus unikaliems fotovoltinių sistemų reikalavimams.

★ OEM (jūsų prekės ženklas mūsų gaminiuose) ir ODM (pasirinktinio dizaino) paslaugos yra mūsų stipriosios pusės. Mes palaikome privatų ženklinimą ir pritaikytą pakuotę.

★ Pagrindiniai mūsų privalumai:

1) Užbaigti tarptautinius sertifikatus,

2) stipri OEM / ODM galimybė,

3) aukštas sąnaudų ir našumo santykis,

4) Patikimas didelio masto gamybos pajėgumas,

5) Didelė eksporto patirtis.

Dažnai užduodami klausimai

1 klausimas: Ar galiu naudoti AC MCCB 1000 V nuolatinės srovės saulės sistemoms?

A1: Visiškai ne. Kintamosios srovės pertraukikliai negali patikimai nutraukti nuolatinės srovės lankų, nes nėra nulio kirtimo. Tai gali sukelti katastrofišką gedimą, gaisrą arba sugadinti įrangą. Visada naudokite nuolatinės srovės sertifikuotą MCCB, pvz., CDADA DAM3PV.

2 klausimas: kuo skiriasi DAM3PV-250 ir DAM3PV-400HU?

A2: „HU“ priesaga reiškia didesnį našumą, įskaitant patobulintą lanko valdymą, didesnius gnybtus ir suderinamumą su lanko slopinimo dangčiais. HU modeliai rekomenduojami kritinėms saulės energijos reikmėms.

3 klausimas: ar man reikia lanko dangtelio?

A3: labai rekomenduojama uždarose spintelėse. „Nulinio lanko dangtelyje“ yra plazmos pertrūkių metu, pagerinant operatoriaus saugumą ir sumažinant vidinius pažeidimus – ypač svarbu esant 1000 V+.

4 klausimas: ar jis gali būti naudojamas kaip rankinis atjungimo jungiklis?

A4: Taip. Visi DAM3PV modeliai turi izoliavimo charakteristikas – tai reiškia, kad jie užtikrina matomą kontaktų atskyrimą ir atitinka techninės priežiūros izoliacijos saugos standartus.

5 klausimas: kodėl DC MCCB verta rinktis CDADA, o ne ABB, Schneider ar Eaton?

A5: CDADA siūlo:

● Nebrangi 1000 V/1500 V nuolatinės srovės apsauga, nepakenkiant saugai

● Pilna priedų ekosistema (šutas, signalizacija, nuotolinio valdymo pultas)

● Greitesnis pristatymas ir vietinis palaikymas Azijoje, Afrikoje ir LATAM

● Įrodytas lauko patikimumas >10 GW įdiegtų saulės energijos projektų visame pasaulyje
