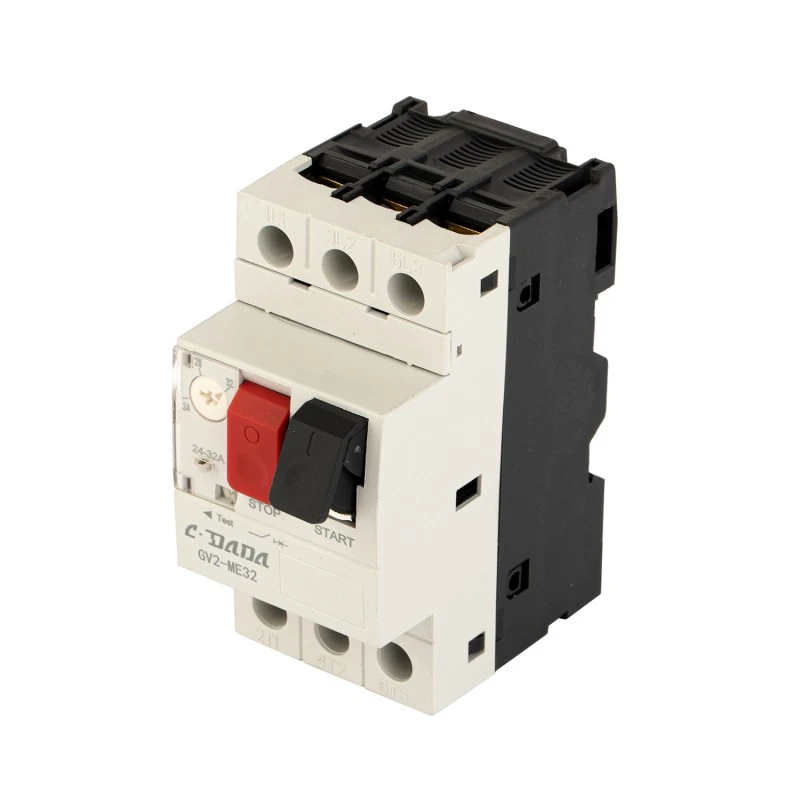

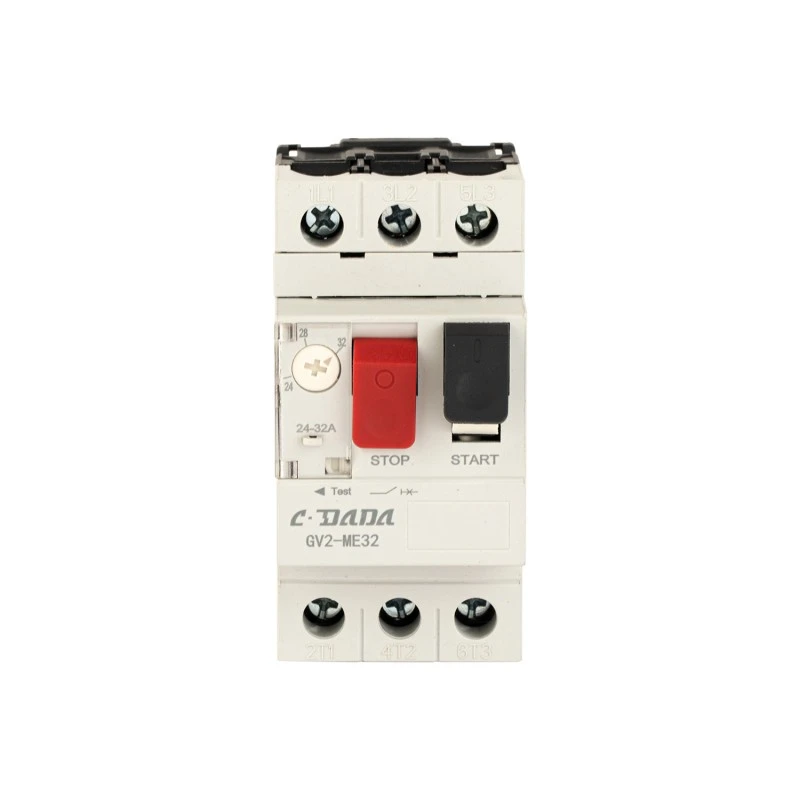

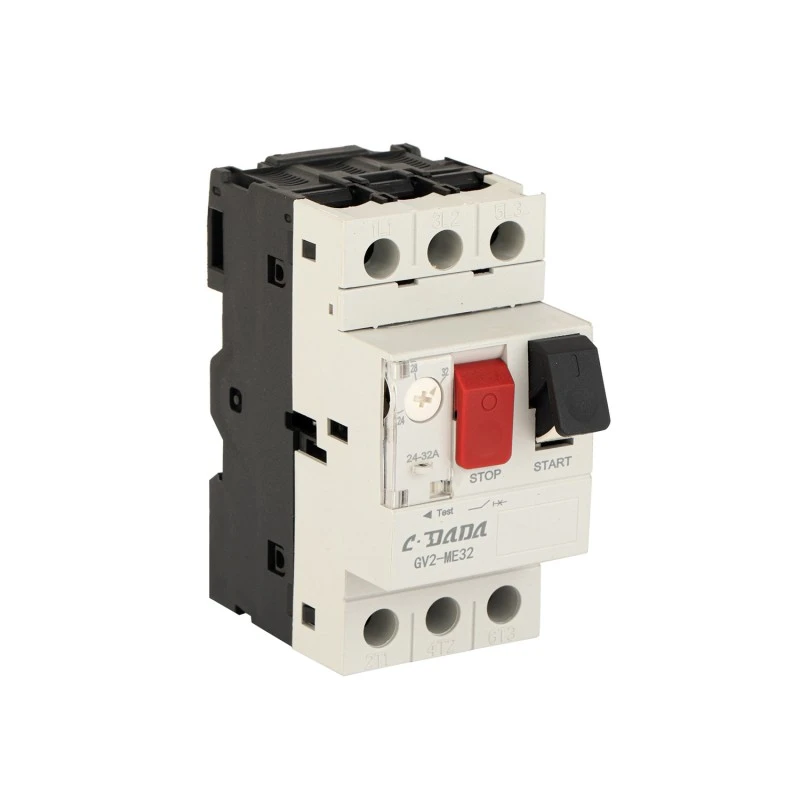

GV2 2P variklio apsaugos grandinės pertraukiklis

Supaprastinkite variklio apsaugą naudodami CDADA GV2 2P variklio apsaugos grandinės pertraukiklį (MPCB) – didelio tikslumo, kompaktišką sprendimą, kurį sukūrė Shanghai DADA Electric CO., LTD. naudojant naujos kartos technologijų platformą ir visiškai automatizuotą gamybą. Sukurtas vienfazių arba dvifazių variklių grandinėms, GV2 2P integruoja perkrovos, trumpojo jungimo, fazės praradimo (3 fazių programoms, kai naudojamas rinkiniuose) ir izoliavimo funkcijas viename ant DIN bėgio sumontuotame įrenginyje.

Reguliuojamas nustatymo diapazonas nuo 0,1 A iki 32 A, aplinkos temperatūros svyravimų šiluminė kompensacija ir 690 V nominali izoliacijos įtampa užtikrina patikimą siurblių, ventiliatorių, kompresorių, konvejerių ir ŠVOK sistemų mažų variklių apsaugą. Sertifikuotas pagal CE standartus, atliekantis 110 000 mechaninių ir elektrinių operacijų ir su papildomais priedais, tokiais kaip pagalbiniai kontaktai, šunto atleidimas ir žemos įtampos išjungimas, CDADA GV2 MPCB užtikrina pramoninio lygio veikimą taupančiu 2 polių formatu.

Pagrindinės specifikacijos

Modelių serija: GV2 2P MPCB

Prekinis ženklas: CDADA | Gamintojas: Shanghai DADA Electric CO.,LTD

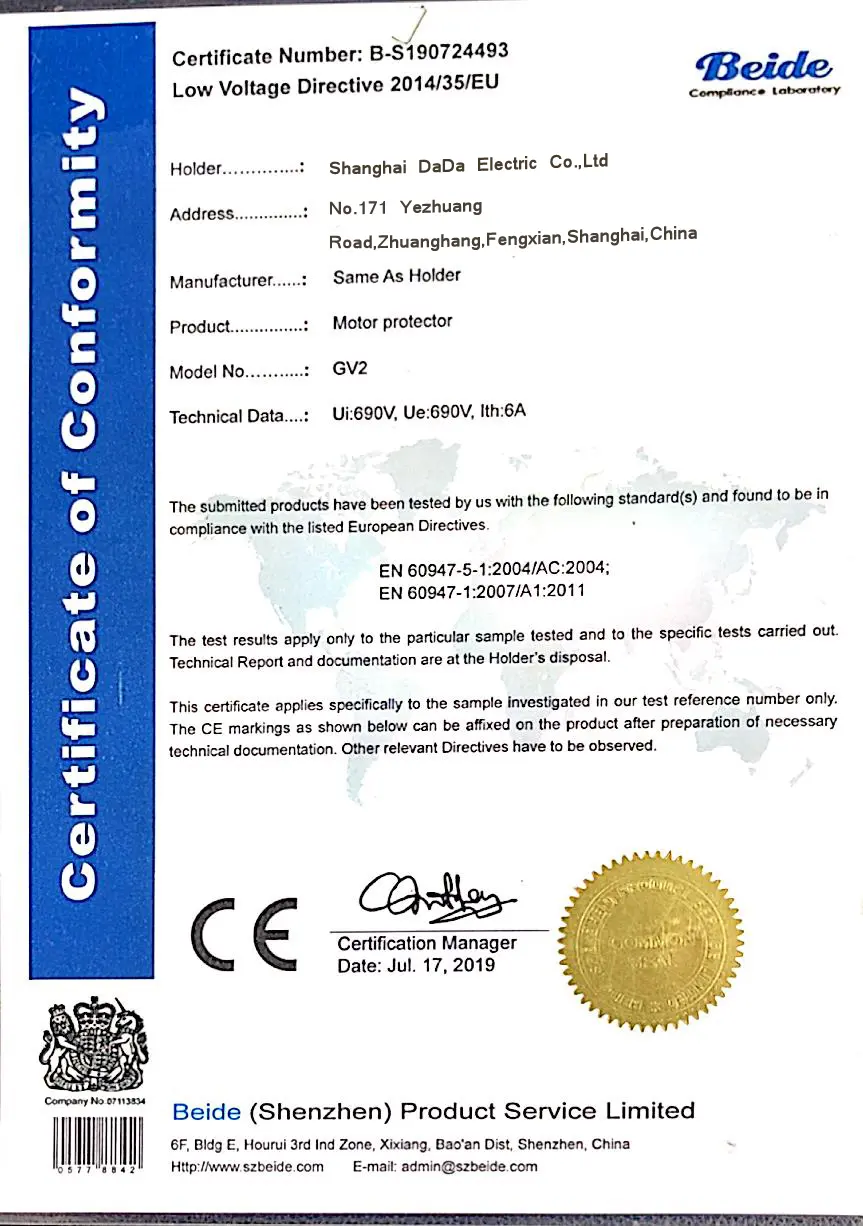

Sertifikatas: CE

Stulpai: 2P (idealiai tinka vienfaziams varikliams arba kaip 3 fazių apsaugos rinkinio dalis)

Srovės nustatymo diapazonas: 0.1A – 32A (reguliuojamas ratuku)

Rėmo nominalioji galia: 32A

Nominali darbinė įtampa: 690V AC

Nominali izoliacijos įtampa (Ui): 690V

Impulsų atsparumo įtampa (Uimp): 6000V

Darbinis dažnis: 50/60Hz

Išjungimo klasė: 10A (standartas bendrosios paskirties varikliams)

Apsaugos funkcijos:

★ Apsauga nuo šiluminės perkrovos

★ Apsauga nuo trumpojo jungimo

★ Apsauga nuo fazės praradimo* (*kai naudojama 3 polių konfigūracijoje arba suderintame rinkinyje)

★  Izoliavimo funkcija (matoma pertrauka)

★ Integruotas temperatūros kompensavimas

Mechaninis tarnavimo laikas: 110 000 operacijų

Elektros tarnavimo laikas (AC-3, 400 V): 110 000 operacijų

Priveržimo momentas: 1,7 N·m

Veikimo tipas: ON/OFF mygtukas su aiškiu išjungimo indikatoriumi

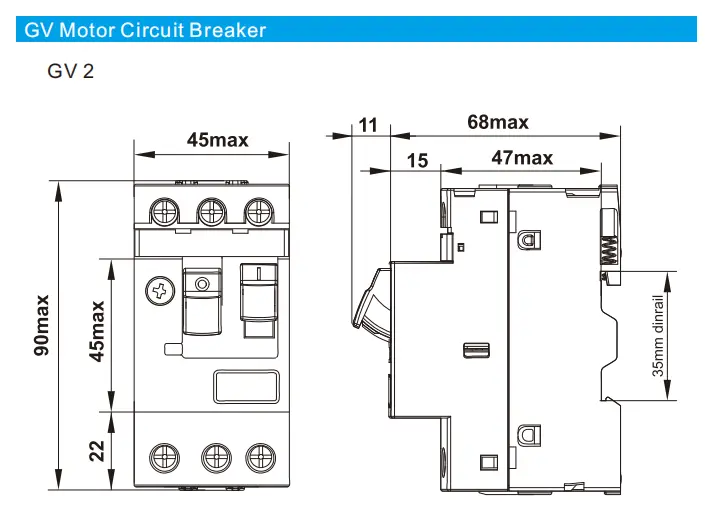

Montavimas: 35 mm DIN bėgis

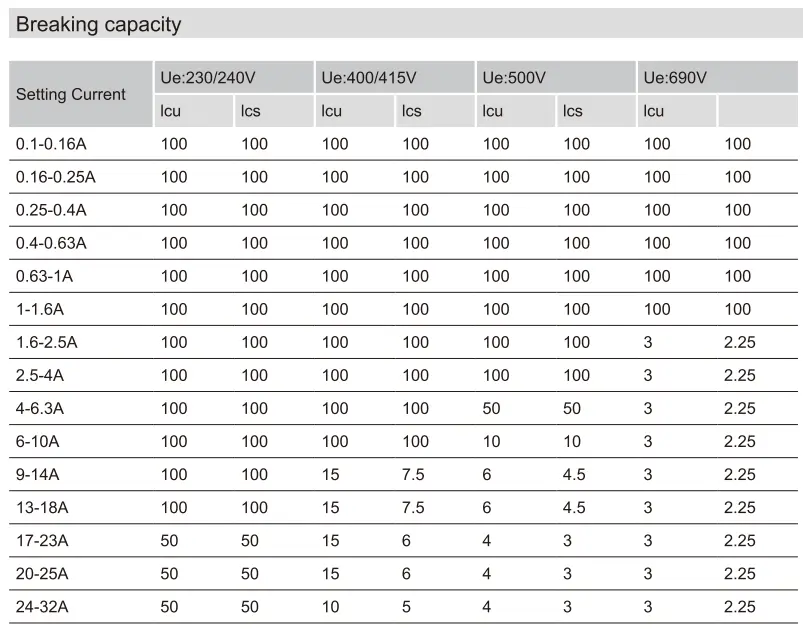

Techninių duomenų lapas

Kodėl verta rinktis CDADA GV2 2P variklio apsaugos grandinės pertraukiklį?

★ „Viskas viename“ variklio apsauga

Sujungia grandinės pertraukiklį + šiluminės perkrovos relę + izoliatorių - pašalina atskirų komponentų poreikį.

★ Tikslumas ir stabilumas

Temperatūros kompensavimo mechanizmas užtikrina nuoseklų išjungimą, nepaisant aplinkos pokyčių (pvz., karštose dirbtuvėse ar šaltuose rūsiuose).

★ Didelis patvarumas

110 000 mechaninių/elektrinių ciklų – pranoksta daugelį konkurentų ilgalaikiu patikimumu.

★ Erdvę taupantis 2P dizainas

Idealiai tinka kompaktiškiems valdymo skydams, OĮG mašinoms ir modifikavimo projektams, kai skydo nekilnojamasis turtas yra ribotas.

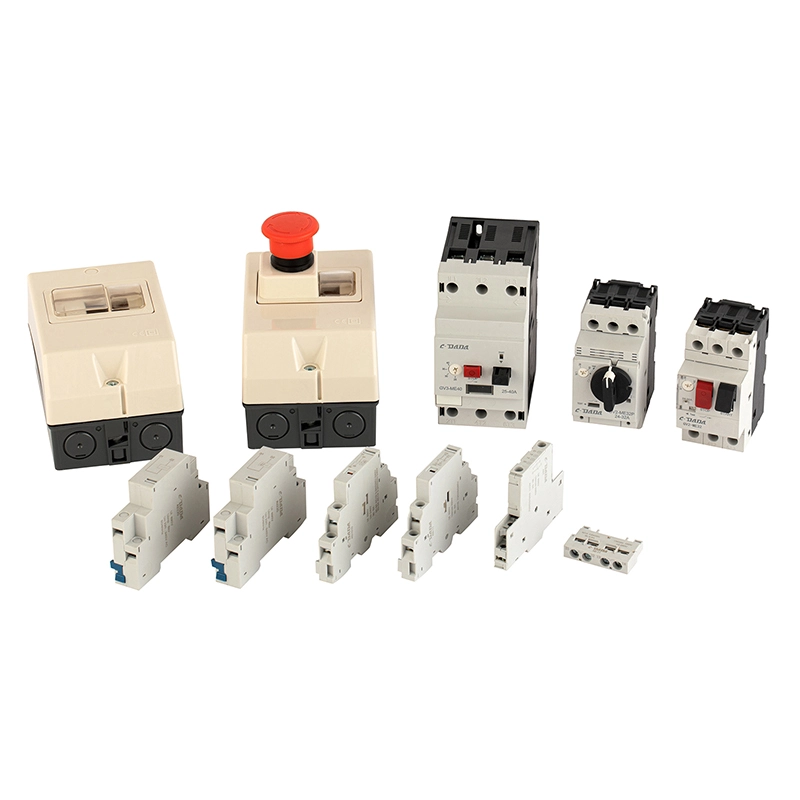

★ Pilna priedų ekosistema

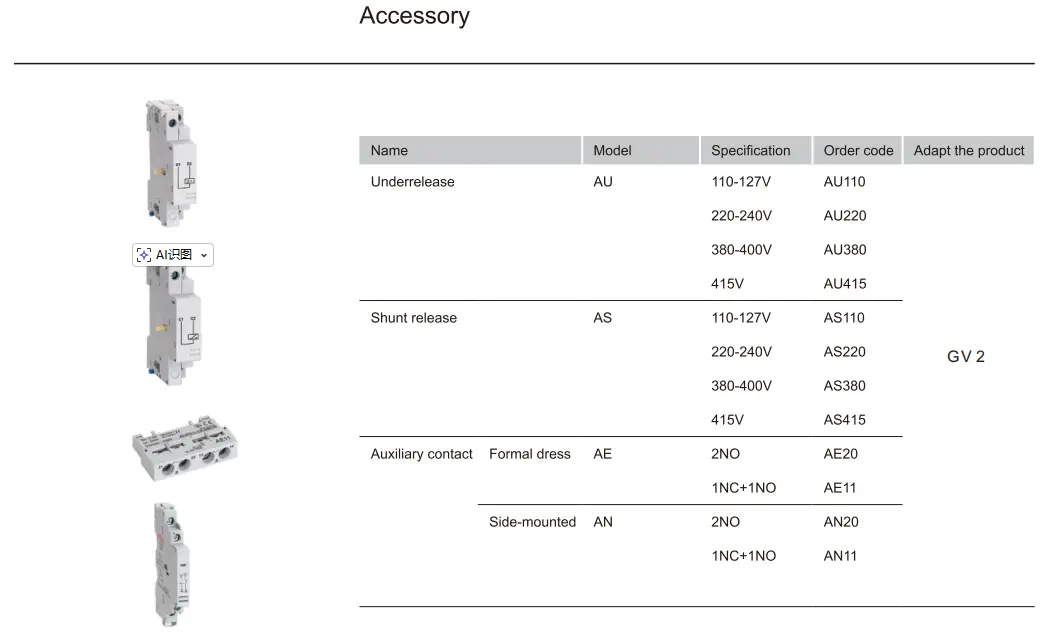

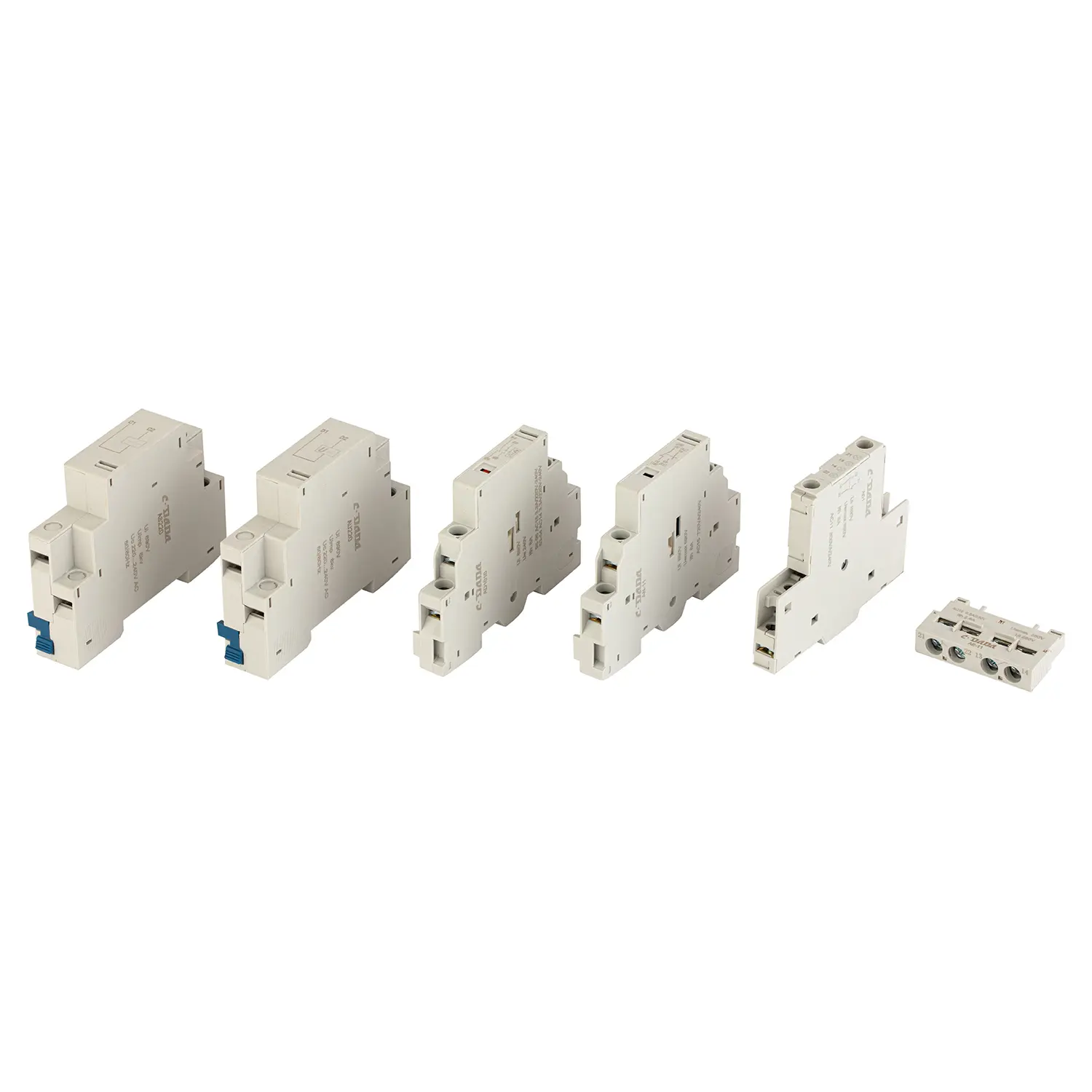

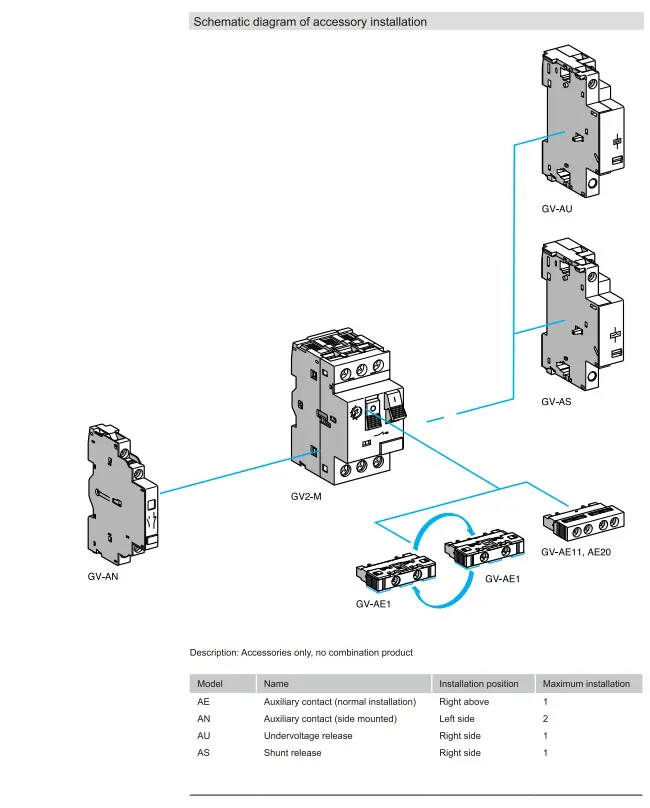

Palaiko AE (priekinis priekinis), AN (šoninis pagalbinis), AU (žemos įtampos atleidimas), AS (šunto išjungimas) – leidžia nuotoliniu būdu signalizuoti, automatiškai išjungti arba integruoti PLC.

★  Visuotinis atitiktis

CE sertifikuotas su 690 V reitingu - tinka Europos, Azijos, Afrikos ir Lotynų Amerikos rinkoms.

★ Nuoseklumas užtikrinamas automatizuota gamybos įranga, standartizuotomis darbo procedūromis, griežta gaunamų medžiagų patikra, procesų testavimu ir galutiniu 100 % funkcinių kritinių parametrų testavimu.

Tipinės programos

Vienfaziai varikliai: siurbliai, garažo vartų atidarytuvai, maži kompresoriai

OEM mašinos: pakavimo mašinos, maisto perdirbimo įranga

ŠVOK sistemos: Fan coil įrenginiai, maži aušintuvai

Pastatų automatika: Liftų pagalbiniai įrenginiai, vėdinimo valdikliai

Modernizavimo projektai: saugiklių + šiluminių relių keitimas su integruotu MPCB

Dažnai užduodami klausimai

1 klausimas: kuo skiriasi MPCB ir standartinis grandinės pertraukiklis?

A1: Variklio apsaugos grandinės pertraukiklis (MPCB), pvz., GV2, suteikia:

● Reguliuojama šiluminės perkrovos apsauga (priderinama prie variklio FLC)

● Magnetinė apsauga nuo trumpojo jungimo

● Fazės praradimo aptikimas (3P versijose)

● Izoliavimo funkcija

→ Standartiniai MCB siūlo tik apsaugą nuo trumpojo jungimo ir fiksuotą apsaugą nuo perkrovos, o ne optimizuoti varikliui.

2 klausimas: ar 2P GV2 gali apsaugoti 3 fazių variklį?

A2: Ne vienas. 3 fazių varikliams reikia trijų GV2 blokų (po vieną kiekvienai fazei), suderintų kartu, arba naudoti 3P MPCB. Tačiau 2P GV2 puikiai tinka vienfaziams varikliams arba valdymo grandinėms.

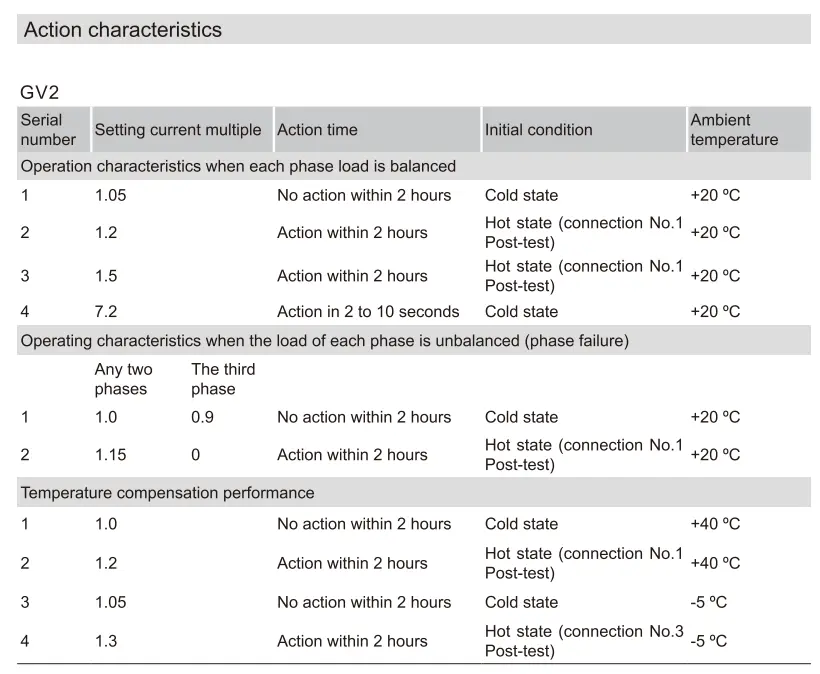

3 klausimas: ką reiškia „10A kelionės klasė“?

A3: apibrėžia, kaip greitai pertraukiklis suveikia esant perkrovai. 10A klasė reiškia, kad jis suveiks per 10 sekundžių, esant 7,2 × nustatymo srovei – idealiai tinka standartiniams varikliams su voverės narveliais be didelio paleidimo momento.

4 klausimas: ar tai tikrai kompensuoja temperatūrą?

A4: Taip! Bimetalinė juostelė yra termiškai kompensuota, todėl išjungimas išlieka tikslus, nesvarbu, ar montuojama 0°C sandėlyje, ar 50°C aptvaroje.

5 klausimas: kodėl verta rinktis CDADA GV2, o ne kitus prekės ženklus?

A5: CDADA siūlo:

● Tikras CE sertifikatas su bandymų ataskaitomis

● Automatizuota gamyba → pastovi kokybė ir mažas defektų lygis

● Visas priedų suderinamumas (AE/AN/AU/AS)

● Konkurencinga kainodara OĮG ir platintojams

● Greita techninė pagalba ir dokumentacija anglų kalba
